Memecahkan Masalah Baterai VEX IQ (generasi ke-1) dengan Mengisi Daya Secara Manual – Perpustakaan VEX

Mengisi daya Baterai Robot VEX IQ secara manual merupakan teknik pemecahan masalah yang hanya boleh dicoba jika Baterai tidak berfungsi dan pengisian Daya Baterai telah gagal. Dalam situasi ini, Anda akan melihat lampu indikator pada Pengisi Daya Baterai IQ berkedip merah saat Baterai dimasukkan. Mengisi daya secara manual di waktu lain dapat mengakibatkan kerusakan pada Baterai Robot.

Langkah 1: Kumpulkan komponen yang diperlukan.

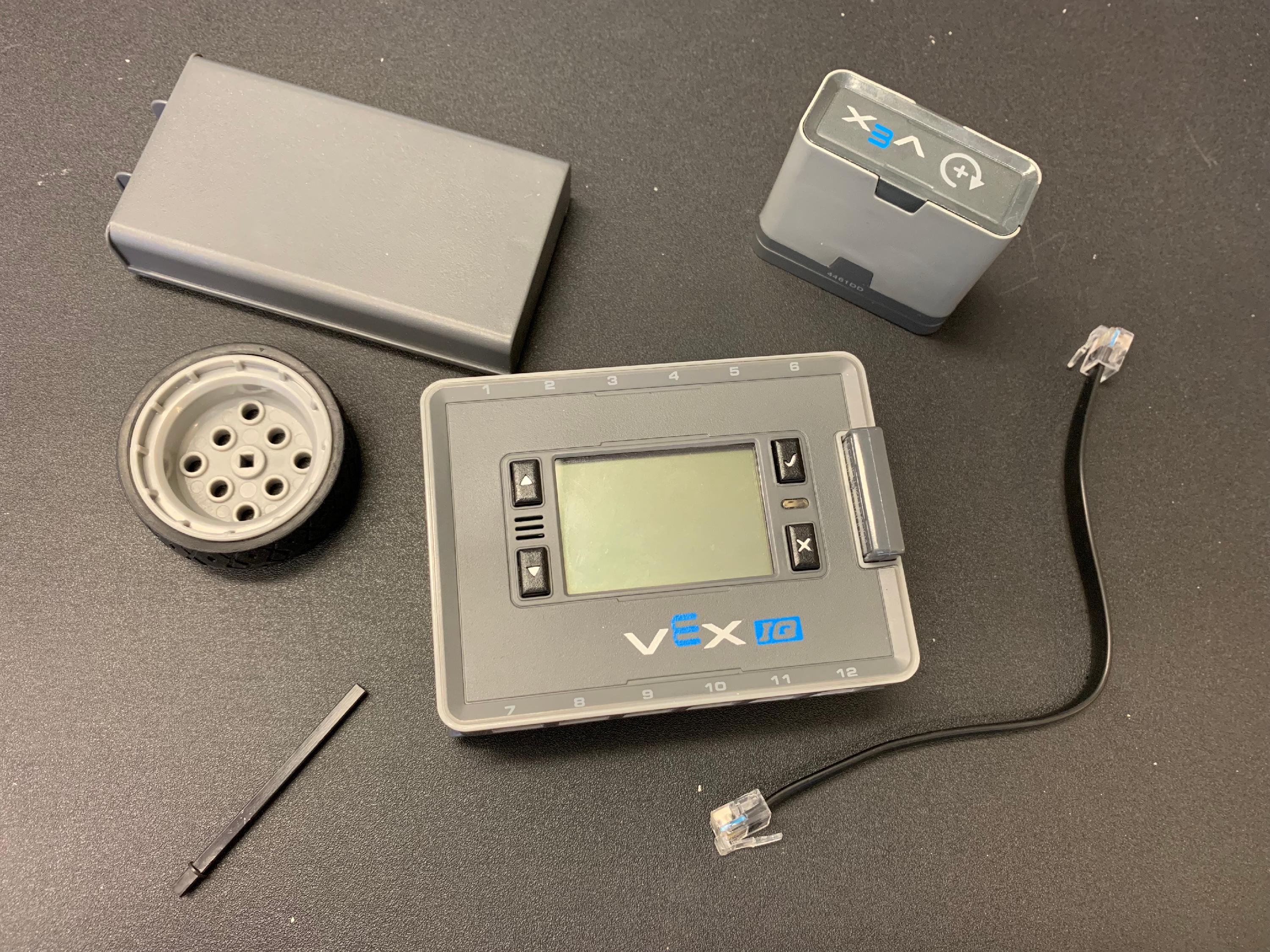

Motor Cerdas, Poros Motor, Otak IQ, Baterai IQ, Kabel Cerdas, dan Roda diletakkan bersama di atas meja.

Kumpulkan barang-barang berikut:

1 Motor Cerdas VEX IQ
Poros Motor Logam Apa Pun
Otak Robot VEX IQ
Baterai Robot VEX IQ dengan Kesalahan Baterai Robot (LED Pengisi Daya merah berkedip)
1 Kabel Pintar
1 Roda atau gigi

Langkah 2: Masukkan Baterai Robot ke Otak.

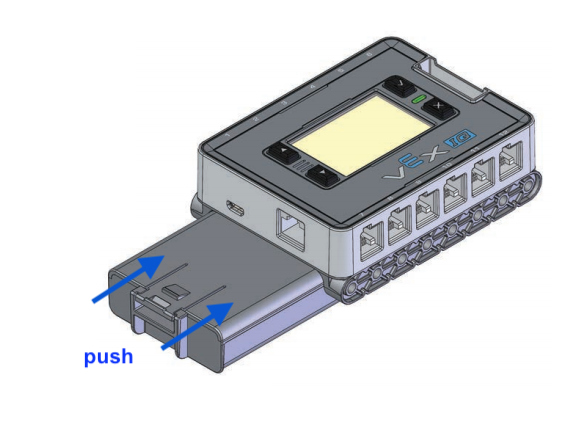

Diagram menunjukkan Baterai yang dihubungkan ke Otak IQ. Tanda panah menunjukkan bahwa Baterai harus didorong ke port pengisian daya di bagian bawah Otak. Baterai diorientasikan dengan kaitnya menghadap menjauhi Otak.

CATATAN: Geser Baterai Robot ke dalam Otak hingga Anda mendengar bunyi klik.

Langkah 3: Pasang Motor Pintar.

Diagram Otak IQ dengan Motor Cerdas yang terhubung ke salah satu Port Cerdasnya.

Hubungkan Smart Motor ke Smart Port mana pun menggunakan Smart Cable.

Tarik perlahan kedua ujung Kabel Pintar untuk memastikannya terpasang dengan aman.

CATATAN: Pastikan kedua ujung Kabel Pintar dimasukkan sepenuhnya. Bunyi klik akan terdengar saat keduanya tersambung.

CATATAN: Pastikan bahwa Smart Motor adalah satu-satunya perangkat yang terhubung ke Otak.

Langkah 4: Pasang roda.

Otak IQ dengan Baterai ditempatkan di atas meja. Motor Cerdas terhubung ke salah satu Port Cerdasnya. Poros Motor yang terpasang pada bagian Roda dihubungkan ke Motor Pintar, sehingga saat Roda berputar, Motor Pintar juga akan berputar.

Masukkan Poros Motor ke Motor Pintar.

Pasangkan roda pada Poros Motor.

CATATAN: Pastikan Poros Motor dimasukkan dengan benar sehingga roda tidak meluncur ke bawah poros.

Langkah 5: Putar roda.

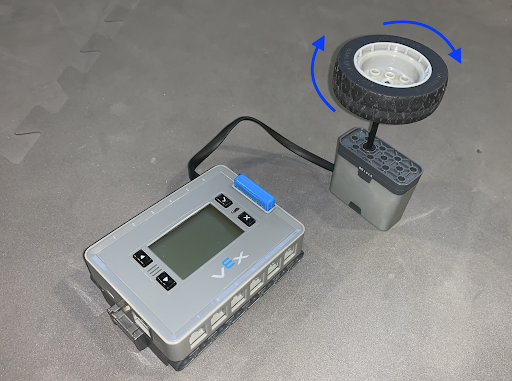

Otak IQ dengan Baterai ditempatkan di atas meja. Motor Cerdas terhubung ke salah satu Port Cerdasnya. Poros Motor yang terpasang pada bagian Roda dihubungkan ke Motor Pintar. Panah menunjukkan bahwa bagian Roda harus diputar dengan cepat.

Putar roda gigi/roda maju mundur dengan cepat selama sekitar satu menit.

Keluarkan Baterai Robot dari Otak setelah sekitar satu menit dan segera pasang Baterai Robot pada Pengisi Daya Baterai.

CATATAN: Saat memutar roda gigi/roda, lampu LED Otak akan berkedip dan/atau layar LCD Otak akan berkedip. Otak mungkin menyala.

CATATAN: Jika pengisian daya manual berhasil, lampu LED pada Pengisi Daya Baterai akan menyala merah pekat setelah Baterai Robot dimasukkan ke dalam dudukannya.

Jika prosedur di atas tidak berhasil, hubungi dukungan VEX di support@vex.com.
