Kumpulkan semua bagian yang dibutuhkan

Potongan-potongan yang dibutuhkan untuk memasang Baterai V5 ditempatkan bersama-sama. Barang yang ditampilkan meliputi 2 Klip Baterai V5, 4 Sekrup #8/32, 4 Mur Keps #8/32, dan 1 Kunci Hex.

Anda akan membutuhkan:

(1) Baterai Robot V5 (tidak ditampilkan)
(1) Kabel Baterai Robot V5 (tidak ditampilkan)
(2) Klip Baterai V5
(4) Sekrup #8-32 x 1/2"
(4) #8-32 Kacang Keps
(1) Kunci Hex 3-32"

Saat Anda ingin memasang baterai, Anda juga memerlukan V5 Robot Brain yang terpasang pada robot Anda. >

Pasang Klip Baterai V5

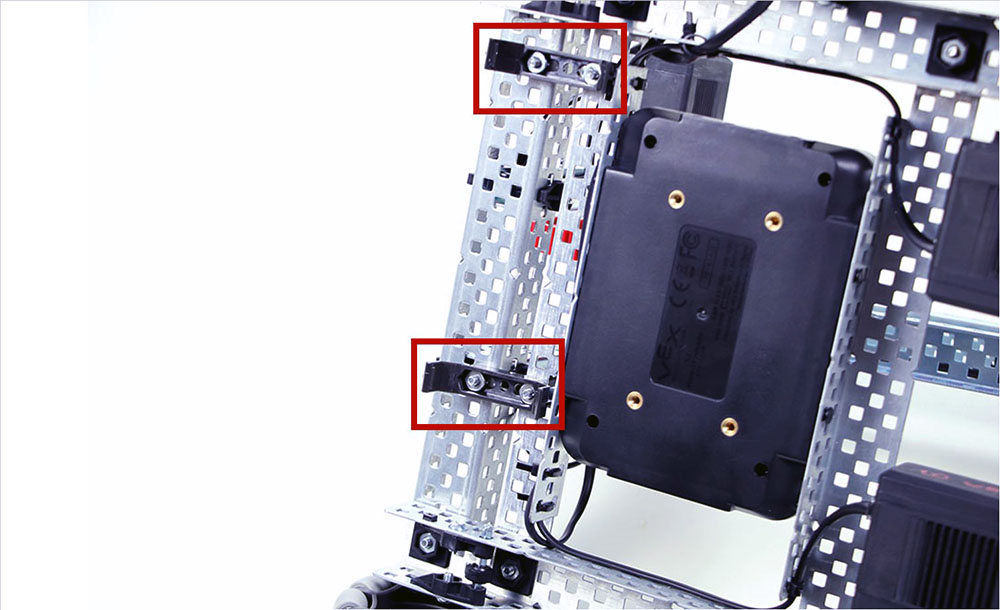

Dua Klip Baterai V5 telah dipasang di bagian belakang robot dan disorot.

Pasang dua Klip Baterai V5 di bawah bagian belakang pangkal robot Anda.

Amankan Baterai V5 ke dalam klip

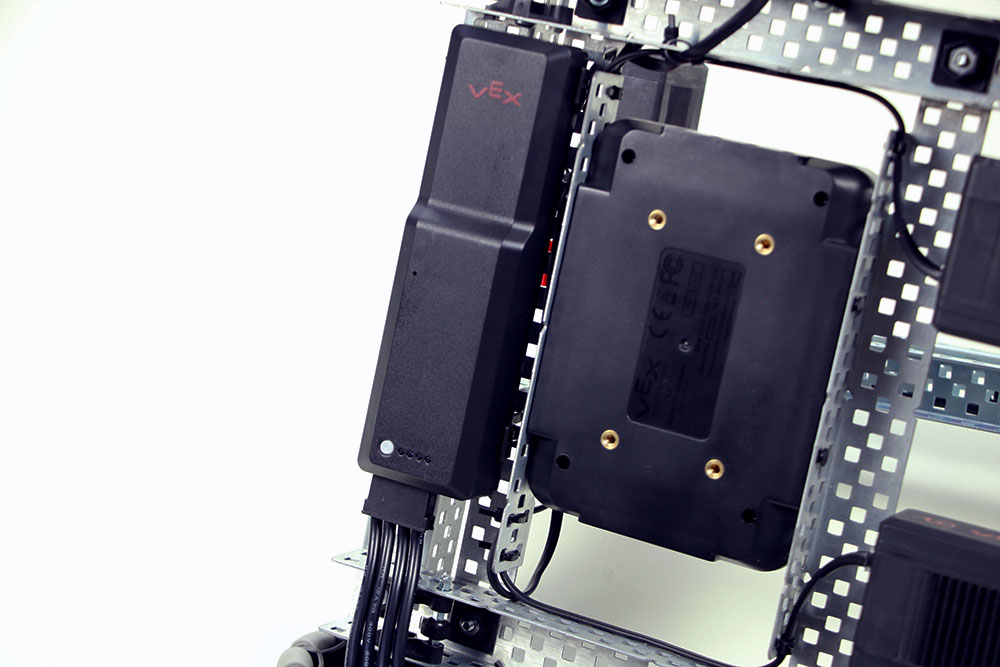

Baterai V5 telah dipasang pada dua Klip Baterai V5 di bagian belakang robot.

Tekan baterai ke dalam klip sampai Anda mendengar dan merasakan bunyi klik pada tempatnya.

Hubungkan Baterai Robot V5

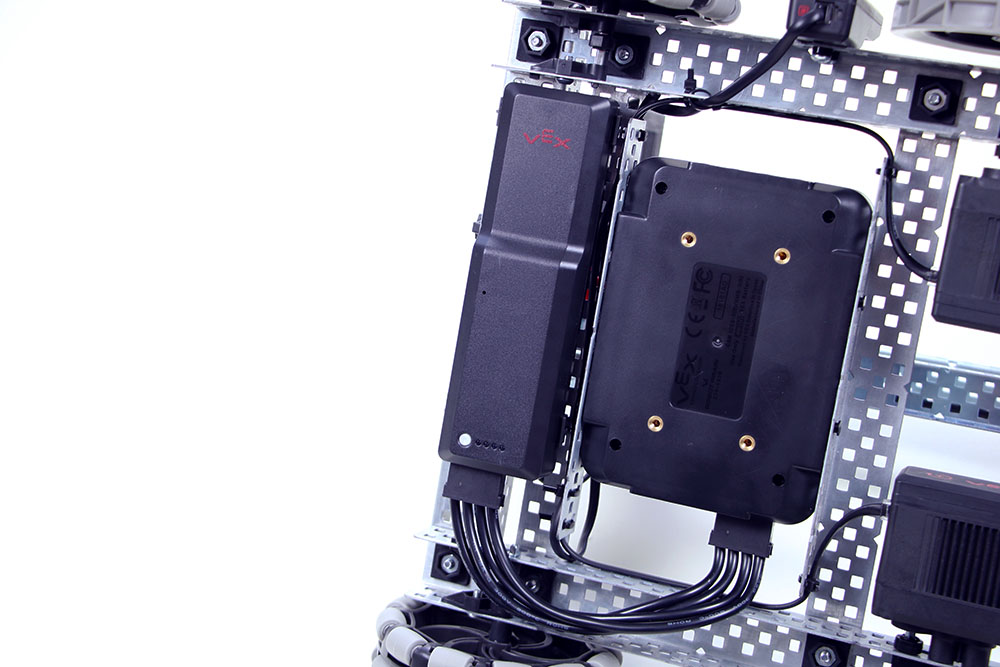

Kabel Baterai V5 diperlihatkan menghubungkan Baterai V5 ke Otak V5 pada robot.

Hubungkan baterai ke V5 Robot Brain menggunakan kabel baterai.

Pastikan untuk memasukkan konektor kabel baterai dengan benar sehingga terkunci pada tempatnya.

Untuk petunjuk lebih rinci tentang pemasangan dan pengkabelan baterai, lihat Petunjuk Pembuatan ClawbotV5.
