Menggunakan VEX IQ (generasi ke-2)? Lihat artikel ini.

Langkah 1: Kumpulkan komponen yang diperlukan.

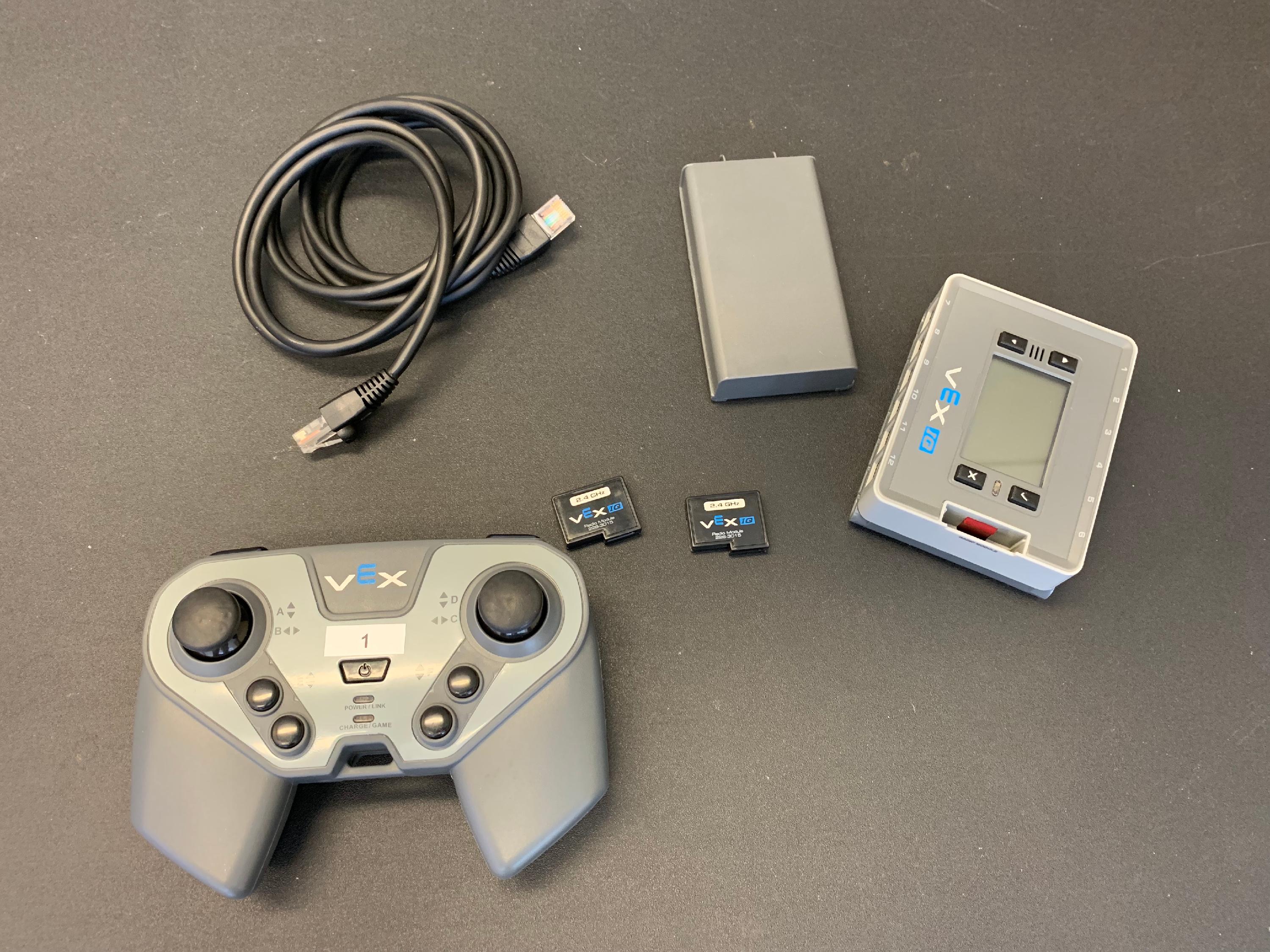

Pengendali, Otak, Baterai, Kabel Tether, dan dua Radio yang cocok diletakkan bersama di atas meja.

Kumpulkan barang-barang berikut:

Pengontrol VEX IQ dengan Radio VEX IQ yang terpasang
Kabel Tether
Otak VEX IQ dengan Baterai Robot VEX IQ yang terisi daya dan Radio VEX IQ yang sesuai dengan Pengendali

CATATAN: Radio yang ditampilkan adalah satu jenis dari beberapa jenis. Klik di sini untuk membaca tentang tiga jenis Radio.

CATATAN: Pastikan Radio dimasukkan ke dalam Pengontrol dan Otak:

Klik di sini untuk artikel, “Cara Memasang dan Melepas Radio Pengontrol VEX IQ.”
Klik di sini untuk artikel, “Cara Memasang dan Melepas Radio Otak Robot VEX IQ.”

Langkah 2: Hubungkan Perangkat.

Pengontrol yang terhubung ke Otak dengan Kabel Tether.

Pastikan kedua perangkat dimatikan sebelum dihubungkan.

Hubungkan Pengendali ke Otak menggunakan kabel penambatan.

Langkah 3: Periksa Konektivitas Tertambat.

Layar otak dengan ikon Tether disorot di kanan atas, menunjukkan bahwa pengontrol telah dihubungkan dengan kabel.

Klik tombol Periksa untuk menyalakan Brain.

Periksa apakah Pengendali terhubung dengan melihat simbol koneksi tether di kanan atas layar di samping ikon baterai.

Langkah 4: Periksa Konektivitas Nirkabel.

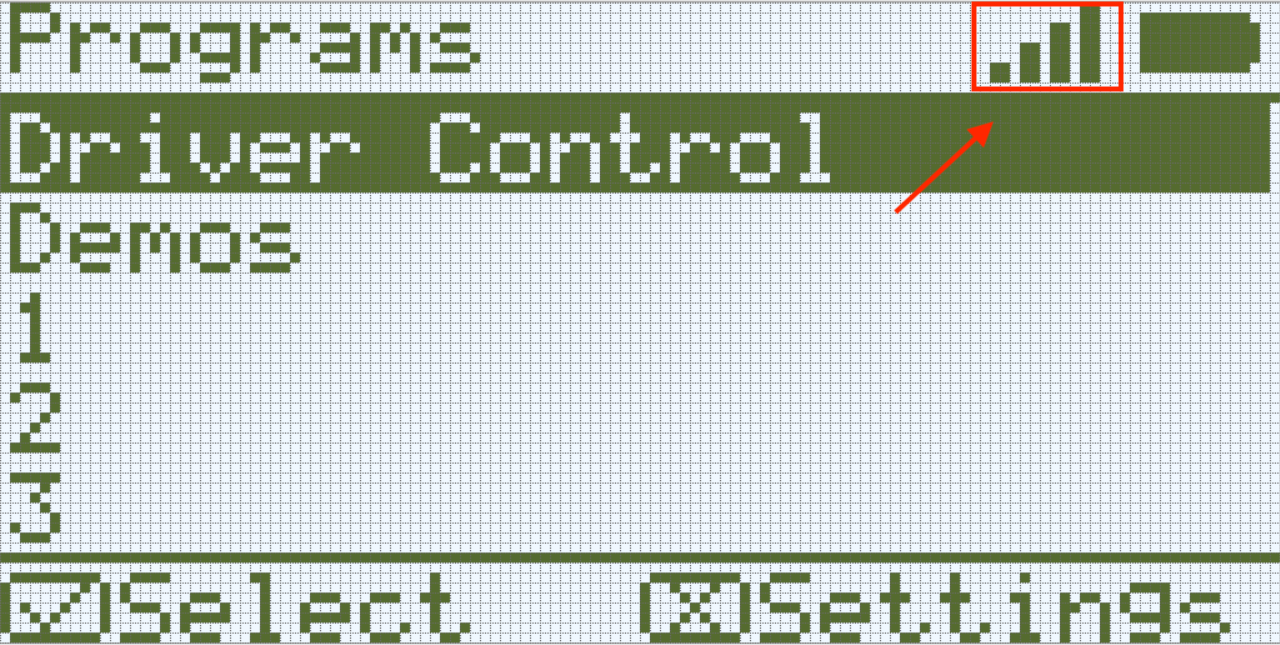

Layar otak dengan ikon Koneksi Nirkabel disorot di kanan atas, menunjukkan bahwa pengontrol telah terhubung secara nirkabel.

Lepaskan Pengendali dari Otak dengan melepas kabel pengikatnya.

Periksa apakah Pengendali terhubung ke Otak secara nirkabel dengan melihat simbol koneksi nirkabel di kanan atas layar di samping ikon baterai. Jika Otak dan Pengendali tidak terhubung, matikan keduanya dan ulangi prosesnya.

CATATAN: Saat terhubung secara nirkabel, LED Brain dan LED Daya/Tautan Pengontrol seharusnya berkedip.

CATATAN: Jika ikon di kanan atas layar tidak tampak seperti yang ditampilkan, klik di sini untuk artikel, “Memahami Ikon Konektivitas Otak Robot VEX IQ”.
