Menafsirkan Lampu dan Kesalahan Baterai V5

Lampu indikator LED pada Baterai V5 dapat memberi Anda informasi status pengisian daya dan memberi tahu Anda jika ada masalah dengan Baterai. Lampu indikator menyala hijau untuk menunjukkan status pengisian daya dan menyala atau berkedip merah untuk memperingatkan Anda bahwa pengisian daya Baterai gagal atau Baterai tidak berfungsi. Artikel ini akan menunjukkan kepada Anda cara menafsirkan lampu dan kesalahan Baterai V5.

Tafsirkan lampu indikator baterai saat mengisi daya.

5 contoh lampu indikator pengisian daya ditampilkan dan diberi nomor. Baterai tersebut memiliki total empat lampu indikator. Pada contoh pertama, hanya lampu pertama yang berkedip, yang menunjukkan bahwa baterai sedang diisi daya tetapi levelnya sangat rendah. Setiap contoh memiliki satu lampu menyala lagi, hingga contoh terakhir yang memiliki keempat lampu menyala dan menandakan bahwa pengisian daya telah selesai.

Lihat gambar di sebelah kiri. Ada deskripsi yang tertulis di samping setiap lampu hijau yang berkedip yang menjelaskan tahapan pengisian daya baterai.

CATATAN:Saat pengisian berlangsung, jumlah lampu hijau yang berkedip akan bertambah. Ketika baterai terisi penuh, keempat lampu akan menyala sebentar lalu mati.  Keempat lampu LED hijau akan berkedip sekali setiap lima detik saat baterai terisi daya saat masih terhubung ke pengisi daya.

Menafsirkan lampu indikator baterai ketika baterai habis

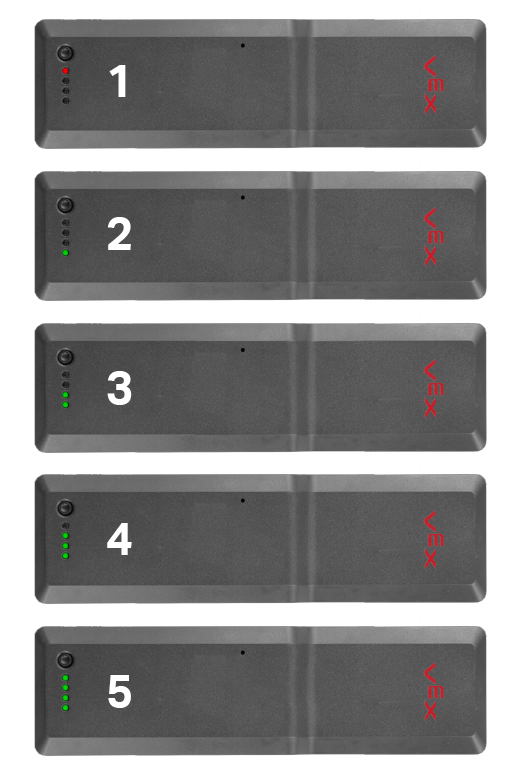

5 contoh lampu indikator pengosongan daya ditampilkan dan diberi nomor. Baterai tersebut memiliki total empat lampu indikator. Pada contoh pertama, hanya satu lampu yang menyala dan warnanya merah, yang menunjukkan bahwa level baterai sangat rendah. Setiap contoh berikutnya memiliki satu lampu hijau menyala lagi, hingga contoh terakhir yang memiliki keempat lampu menyala dan menunjukkan bahwa level baterai penuh.

Tekan tombol pengukur baterai berbentuk lingkaran berwarna hitam untuk melihat daya baterai.

Lihat gambar di sebelah kiri. Ada keterangan tertulis di samping setiap lampu hijau yang berkedip, yang menerangkan tahapan pengisian daya baterai saat baterai habis.

Cara Menafsirkan Kesalahan Baterai V5

Mengatasi kesalahan ketika LED merah berkedip di posisi keempat

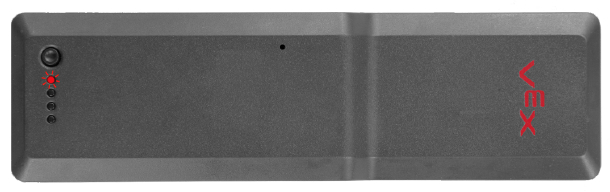

Baterai ditunjukkan dengan salah satu lampu indikatornya berkedip merah.

Isi daya baterai sesegera mungkin jika lampu LED merah berkedip lima kali per detik. Ini menunjukkan baterai sudah sangat lemah.

CATATAN: Jika pengisi daya tersambung saat LED berkedip, lampu akan terus berkedip hingga tegangan internal meningkat di atas level kritis dan baterai dianggap stabil kembali.

Perbaiki kesalahan saat LED yang berkedip berada di posisi ketiga dan keempat

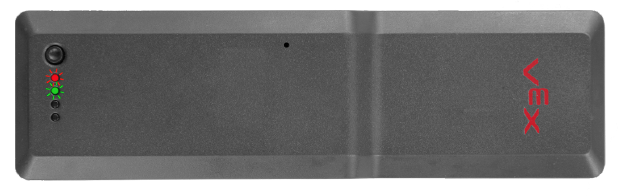

Baterai ditunjukkan dengan satu lampu indikator berkedip hijau dan lampu indikator lainnya berkedip merah.

Perhatikan LED merah dan hijau yang berkedip cepat (untuk vexos 1.0.3 atau lebih baru).  Ini menunjukkan kesalahan tegangan lebih.

Biarkan baterai turun di bawah ambang batas yang telah ditentukan, dan kesalahan akan teratasi.

Hubungkan kembali baterai ke pengisi daya untuk memverifikasi bahwa kesalahan telah teratasi.

Kenali kesalahan ketika LED yang berkedip menunjukkan sel yang buruk

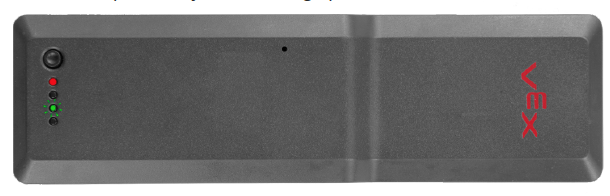

Indikator baterai ditunjukkan dengan satu lampu merah menyala dan lampu lainnya berkedip hijau.

Pahami bila baterai menunjukkan LED merah dengan salah satu LED hijau berkedip sebentar (sekali per detik), kegagalan sel internal telah terdeteksi dan baterai pada dasarnya mati.

CATATAN:Pola LED ini menunjukkan bahwa baterai memiliki setidaknya satu sel yang buruk. Disarankan untuk mengganti baterai.

Pahami kesalahan saat LED merah berkedip di posisi keempat

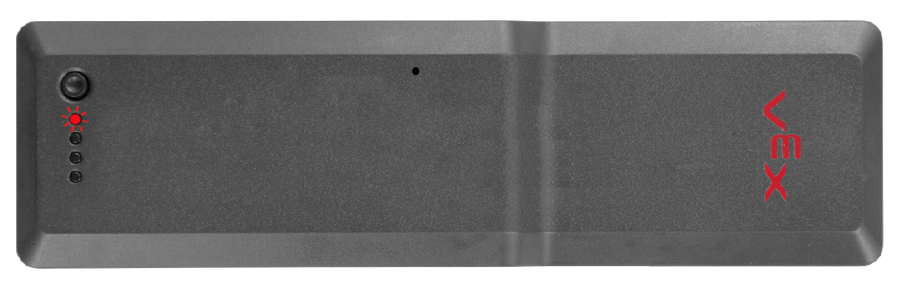

Baterai ditunjukkan dengan satu lampu indikator merah yang berkedip.

Lepaskan pengisi daya untuk mengatasi kesalahan jika LED merah berkedip lambat sekali per detik.

Bedakan kilatan cepat dan lambat pada posisi pertama dan keempat

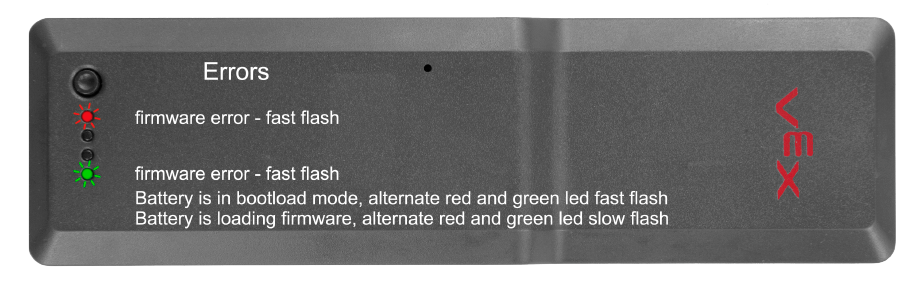

Baterai ditunjukkan dengan satu lampu indikator yang berkedip merah dan lampu indikator lainnya yang berkedip hijau. Sebuah label bertuliskan Kesalahan, dan di samping lampu merah terdapat label bertuliskan Kesalahan firmware, kedipan cepat. Di samping lampu hijau terdapat label bertuliskan "Kesalahan firmware, flashing cepat". Label lain di bawahnya bertuliskan "Baterai dalam mode bootload, LED merah dan hijau berkedip cepat secara bergantian." Baterai sedang memuat firmware, LED merah dan hijau berkedip perlahan secara bergantian.

Hubungkan baterai ke V5 Brain dengan firmware yang valid jika LED merah dan hijau berada di posisi pertama dan keempat sambil berkedip cepat secara bergantian. Ini menunjukkan baterai berada dalam modus bootload firmware.

Atasi kesalahan saat semua LED berkedip

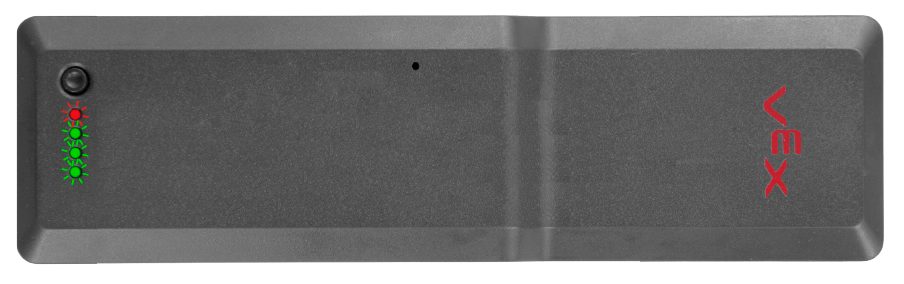

Baterai ditunjukkan dengan satu lampu indikator berkedip merah dan tiga lampu lainnya berkedip hijau.

Identifikasi apakah semua LED merah dan hijau berkedip sangat cepat. Jika ini terjadi dan pengisi daya tersambung, ini menunjukkan bahwa baterai berada dalam mode bootload firmware.

Lepaskan pengisi daya untuk memungkinkan pembaruan firmware agar semua LED mati, lalu sambungkan ke otak V5.

Atasi kesalahan saat tidak ada LED yang menyala

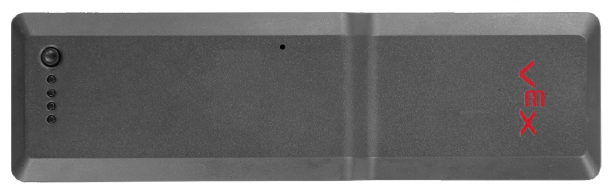

Baterai ditampilkan tanpa lampu indikator yang menyala.

Hubungkan baterai ke pengisi daya dan tunggu satu jam sebelum melepaskannya.

Jika lampu tidak menyala selama proses pengisian daya dan juga tidak menyala setelah tombol pada baterai ditekan, gunakan klip kertas atau benda berukuran serupa dan tekan tombol reset pada baterai yang ditunjukkan di bawah ini.

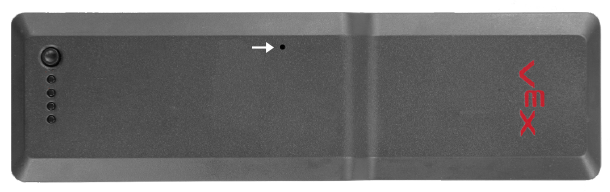

Baterai ditampilkan tanpa lampu indikator yang menyala. Tombol Reset terletak di sisi yang sama dengan lampu indikator dan diberi tanda.

Hubungkan baterai ke pengisi daya sekali lagi dan tunggu satu jam sebelum melepaskannya.

Jika masalah masih berlanjut, baterainya rusak dan Anda harus mengirim email ke Dukungan VEX di support@vex.com.
