Kode Warna adalah kombinasi dari 2 hingga 4 Tanda Tangan Warna yang dikonfigurasi sebelumnya yang dapat diidentifikasi oleh Sensor Penglihatan AI. Untuk dapat membuat Kode Warna, Anda harus terlebih dahulu mengonfigurasi 2 atau lebih Tanda Tangan Warna. Baca Mengonfigurasi Tanda Tangan Warna di VEXcode AIM untuk mempelajari cara mengonfigurasi Tanda Tangan Warna.

Ikuti langkah-langkah di bawah ini untuk mempelajari cara mengonfigurasi Kode Warna di AI Vision Utility.

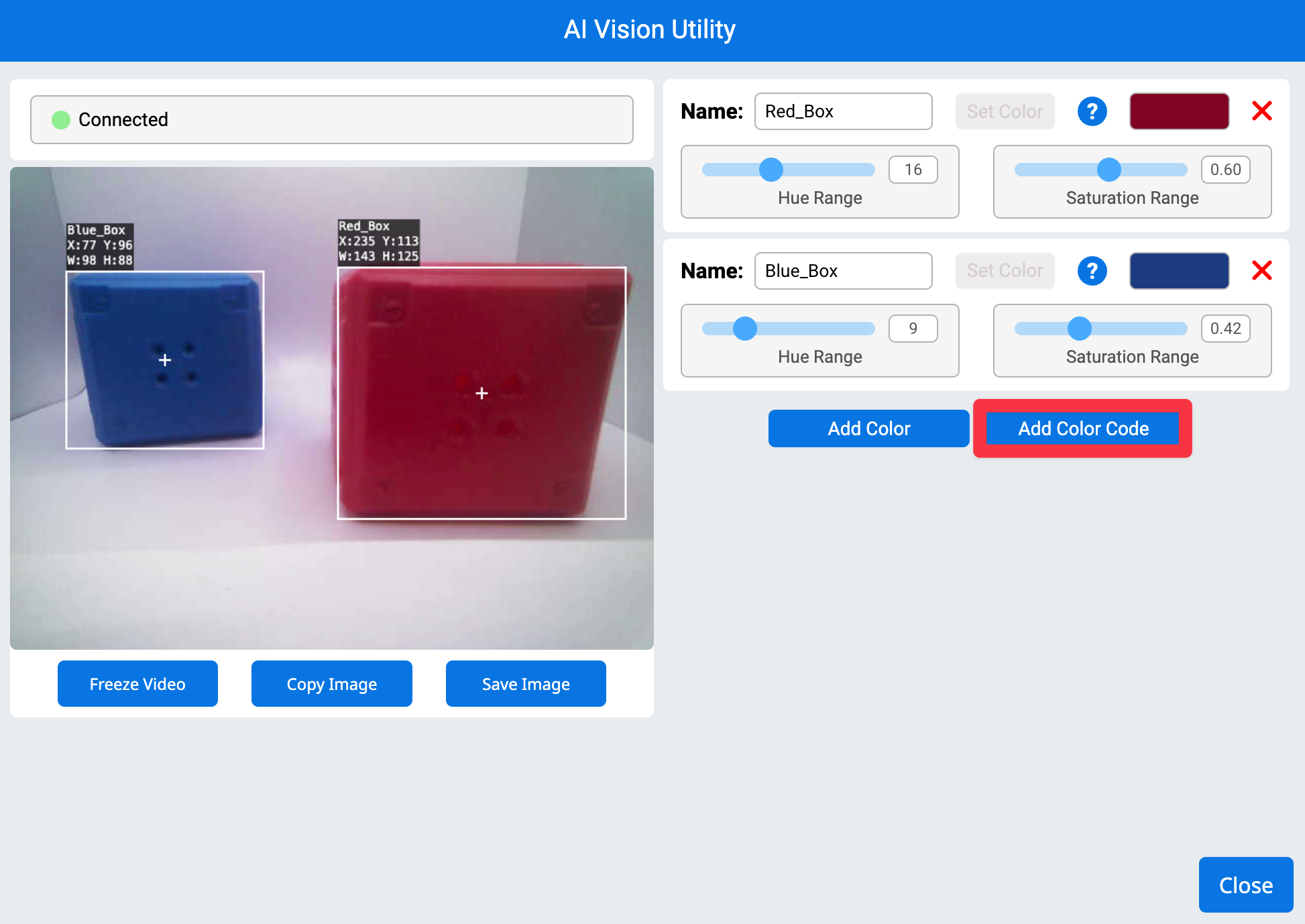

Utilitas Visi AI dalam VEXcode AIM. Bagian kiri menunjukkan umpan kamera dari robot dengan satu kubus biru dan satu kubus merah. Di sebelah kanan terdapat sorotan pada tombol Tambahkan Kode Warna.

Tetapkan Tanda Warna yang Anda inginkan di jendela konfigurasi.

Tombol Tambah Kode Warna akan tersedia setelah 2 atau lebih Tanda Warna telah dikonfigurasi. PilihTambahkan Kode Warna.

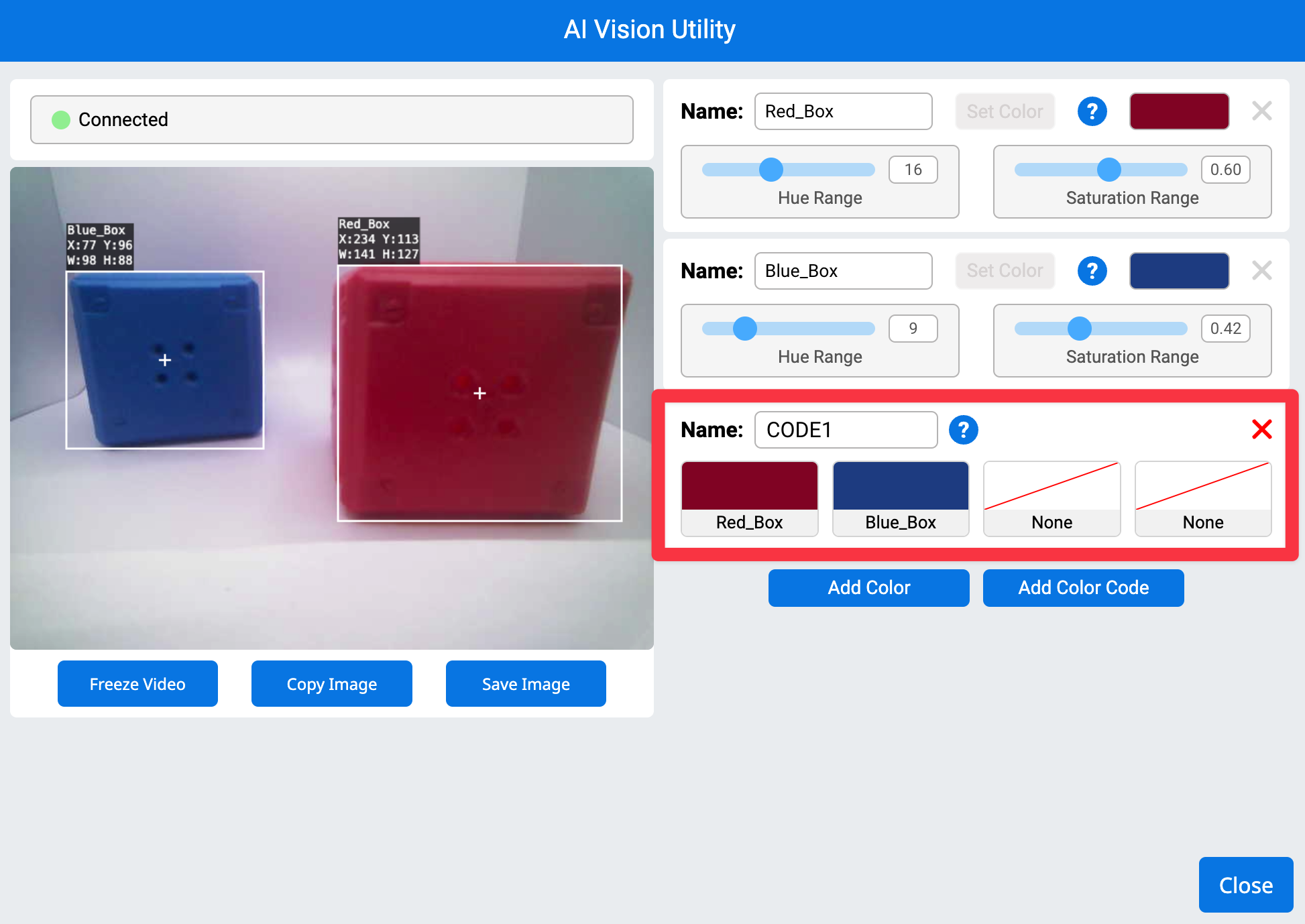

Gambar yang sama seperti sebelumnya dengan bagian baru di bawah tanda warna di sebelah kanan yang disorot. Bagian ini menunjukkan kode warna bernama Warna 1 dengan kotak merah di sebelah kiri dan kotak biru di sebelah kanan.

Secara default, dua Tanda Tangan Warna pertama yang dikonfigurasi akan ditetapkan dalam Kode Warnayang baru.

Untuk mengubah Tanda Warna apa saja yang termasuk dalam Kode Warna, pilih Tanda Warna di dalam Kode Warna yang ingin Anda ubah.

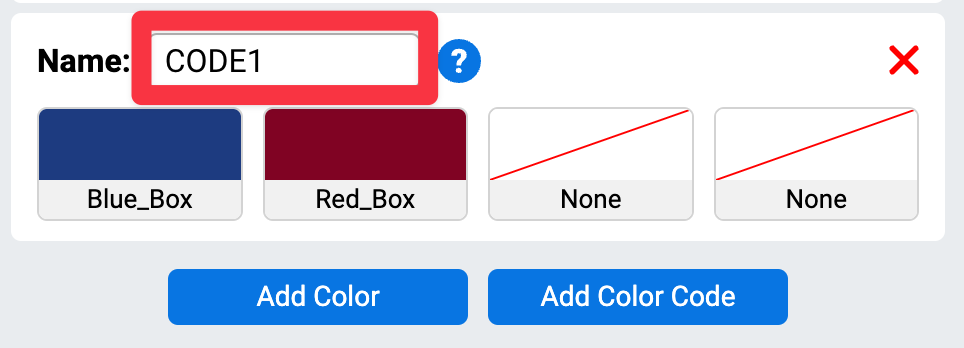

Tampilan kode warna baru diperbesar dengan penyorotan pada kotak teks nama.

Ganti nama Kode Warna dengan memilih di kotak teks Nama dan mengetik.

Pastikan warna-warnanya selaras; jika tidak, warna-warna tersebut mungkin tidak diartikan sebagai Kode Warna yang terpadu melainkan sebagai Tanda Tangan Warna yang berbeda.

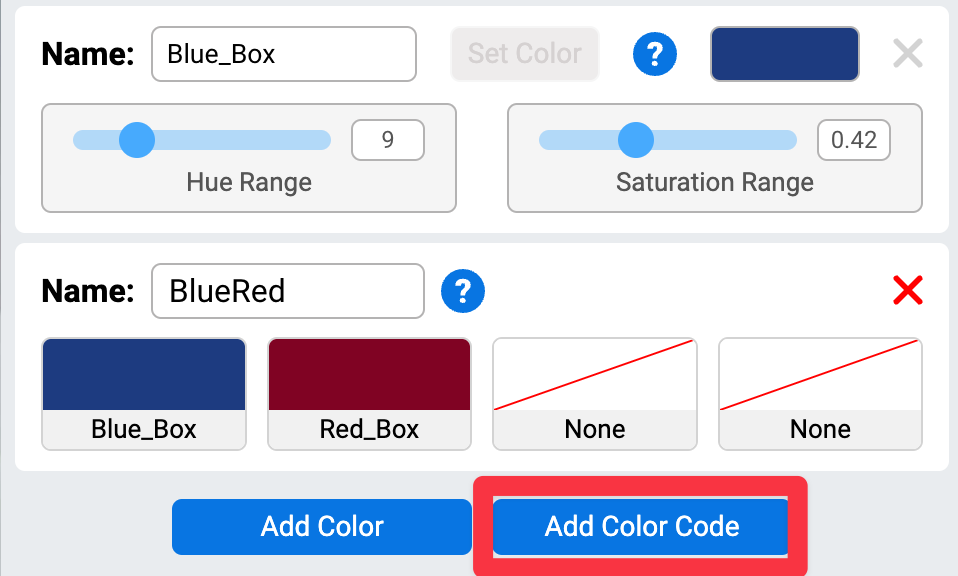

Tampilan kode warna baru diperbesar dengan penyorotan pada tombol Tambahkan Kode Warna di bawah kode.

Kode Warna Tambahan dapat ditambahkan dengan memilihTambahkan Kode Warna.

Catatan: Jika Tanda Warna saat ini digunakan dalam Kode Warna, Anda tidak akan dapat menghapusnya hingga tidak lagi menjadi bagian dari Kode Warna yang ada.

AI Vision Utility di VEXcode AIM dengan sorotan pada tombol tutup di sudut kanan bawah.

Setelah semua Kode Warna yang diinginkan telah ditetapkan, pilih Tutup.

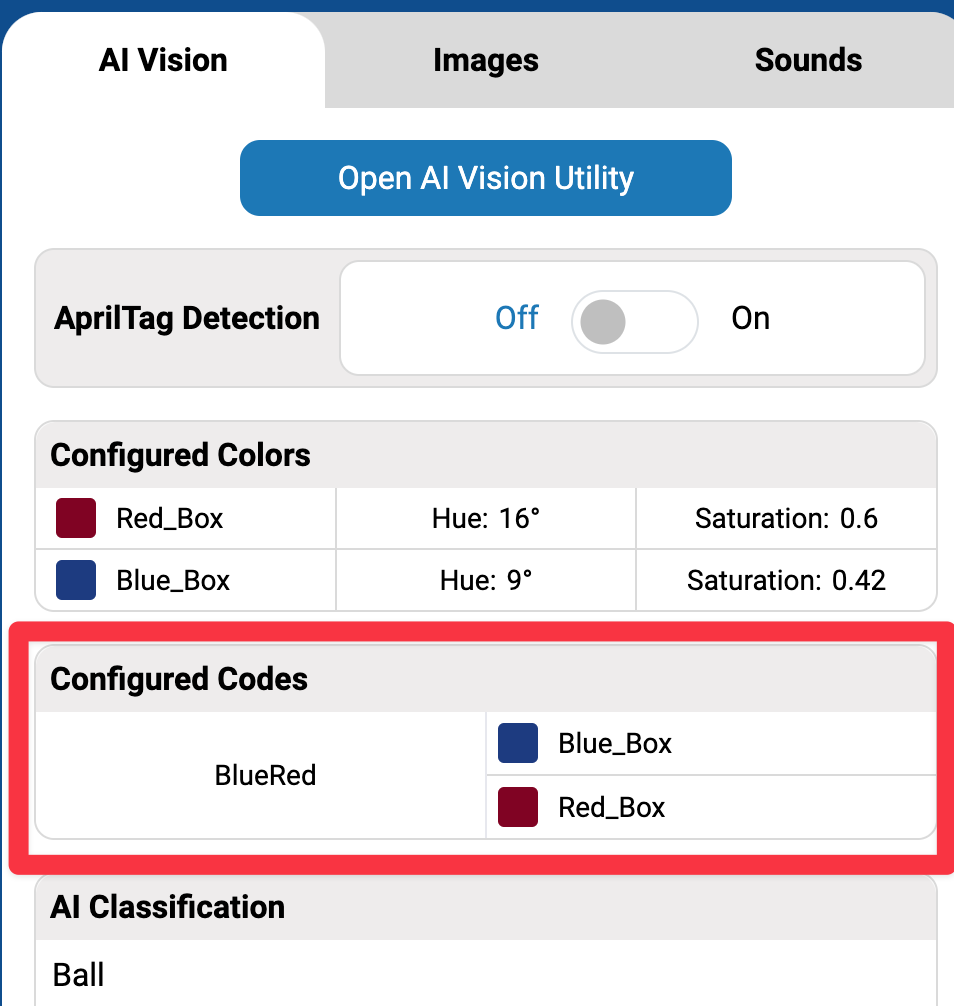

Tampilan Panel Kontrol yang diperbesar di VEXcode AIM dengan sorotan di sekitar bagian Kode Warna. Di dalamnya terdapat baris yang cocok dengan kode warna yang dikonfigurasi.

Semua Kode Warna yang dikonfigurasi sekarang akan muncul di Panel Kontrol AIM.
