Simbol dan Ikon di VEX AIM – Perpustakaan VEX

Layar Robot Pengkodean VEX AIM menawarkan indikasi status dan menggunakan ikon untuk memungkinkan Anda menavigasi melalui berbagai opsi menu. Artikel ini akan memandu Anda memahami apa arti masing-masing ikon dan simbol, untuk membantu Anda saat memulai menggunakan robot Anda.

Status Baterai

Layar Robot AIM dengan ikon baterai hijau di sudut kanan atas disorot.

Ikon Baterai di sudut kanan atas menunjukkan status baterai robot saat ini.

Tiga gambar ikon baterai ditampilkan, menunjukkan tingkat baterai yang berbeda. Di bagian atas terdapat ikon baterai penuh berwarna hijau, di bagian tengah terdapat ikon baterai setengah penuh berwarna kuning, dan di bagian bawah terdapat ikon baterai lemah berwarna merah.

Tingkat baterai dapat ditentukan dari warna ikon:

Hijau - Baterai penuh
Kuning - Baterai sebagian
Merah - Baterai lemah

Ikon baterai yang berkedip menunjukkan robot sedang mengisi daya.

Status Pengendali

Layar Robot AIM dengan ikon Pengendali yang ditampilkan di sudut kiri atas, menunjukkan Pengendali One Stick yang terhubung.

Saat One Stick Controller sedang terhubung ke robot, ikon Controller akan muncul di sudut kiri atas layar.

Status Koneksi

Layar Robot AIM dengan ikon Bluetooth hijau solid di sudut kiri atas, menunjukkan status bluetooth yang terhubung.

Status koneksi Bluetooth ditunjukkan dengan ikon Bluetooth di sudut kiri atas layar. Ikon hijau pekat menunjukkan koneksi Bluetooth aktif.

Gambar yang sama seperti sebelumnya, kali ini dengan ikon Bluetooth berwarna abu-abu, menunjukkan bahwa robot saat ini tidak terhubung melalui Bluetooth.

Ikon abu-abu yang berkedip menunjukkan bahwa robot saat ini tidak terhubung melalui Bluetooth.

Status Radio ditunjukkan dengan ikon untuk Stasiun.

Status Radio ditunjukkan dengan ikon untuk Titik Akses juga. Ikon padat menunjukkan koneksi aktif, dan ikon berkedip menunjukkan robot saat ini tidak terhubung.

Status Tautan

Layar Robot AIM dengan ikon tautan yang ditampilkan di sudut kiri atas, menunjukkan robot yang terhubung.

Bila Robot Pengkodean VEX AIM lain sedang terhubung ke robot, ikon tautan akan muncul di sudut kiri atas layar.

Ikon Info

Layar Robot AIM dengan tombol ikon i abu-abu di bagian bawah tengah layar disorot.

Memilih ikon Info di bagian bawah layar akan membuka informasi robot.

AIM1415 sebagai nama robot di layar. baterai 97% dan tertulis terhubung dengan AIM 7818.

Informasi robot meliputi nama robot, masa pakai baterai, dan nama robot yang saat ini terhubung dengannya.

Ikon Navigasi

Info untuk Robot AIM ditampilkan di layar, dan disorot di bagian tengah bawah adalah panah melengkung ke belakang dalam tombol abu-abu, yang menunjukkan apa yang harus dipilih untuk keluar dari layar ini.

Gunakan panah kembali berwarna abu-abu untuk keluar dari layar saat ini.

Ikon Menu Utama

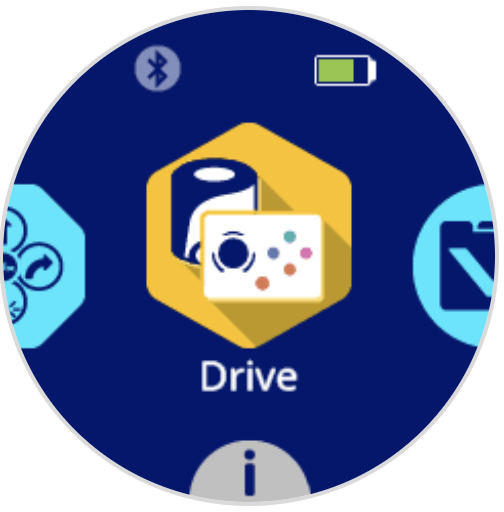

Layar Robot AIM dengan ikon Drive di tengahnya.

Memilih ikon Drive akan membuka mode Drive bawaan, sehingga Anda dapat mengendarai robot Anda dengan pengontrol yang terhubung. Lihat artikel ini untuk mempelajari lebih lanjut tentang penggunaan mode Drive.

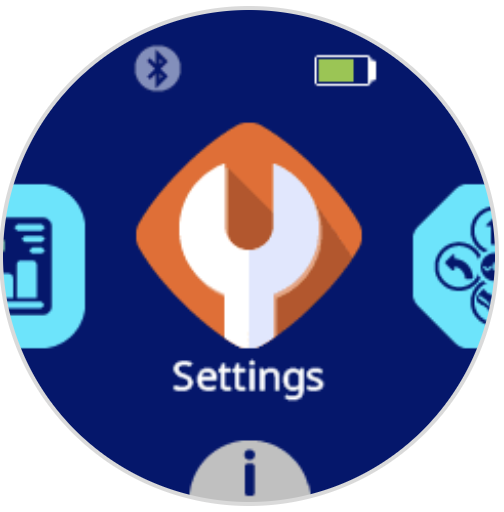

Layar Robot AIM dengan ikon Pengaturan di tengahnya.

Memilih ikon Pengaturan akan membuka menu Pengaturan robot. Lihat artikel ini untuk mempelajari tentang Pengaturan robot.

Layar Robot AIM dengan ikon Proyek di tengahnya.

Memilih ikon Proyek akan memungkinkan Anda mengakses proyek yang diunduh pada robot. Lihat artikel ini untuk mempelajari tentang penggunaan proyek pada robot.

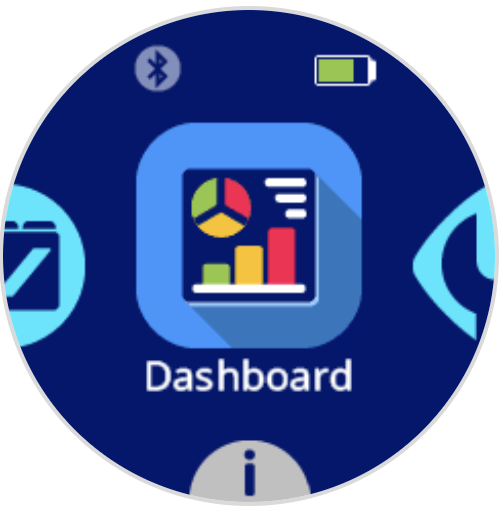

Layar Robot AIM dengan ikon Dasbor di tengahnya.

Memilih ikon Dasbor akan membuka Dasbor. Lihat artikel ini untuk mempelajari lebih lanjut tentang fitur Dashboard.

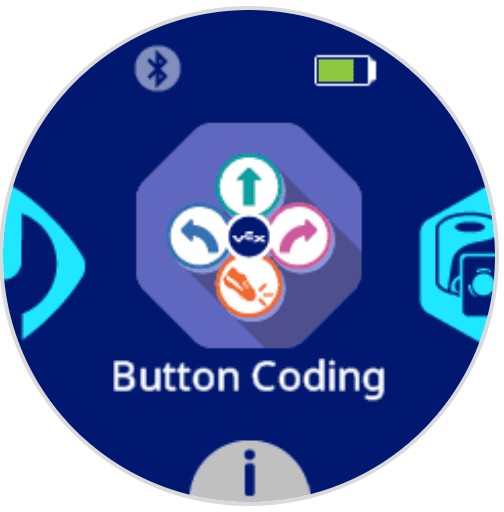

Layar Robot AIM dengan ikon Tombol Pengodean di tengahnya.

Memilih ikon Pengodean Tombol akan membuka Pengodean Tombol, sehingga Anda dapat mengode robot dengan tombol di layar robot.
