Kompetisi Robotik VEX V5 (V5RC) Keterampilan Mengemudi Virtual memungkinkan Anda menghubungkan Pengendali VEX V5 ke komputer Anda untuk berlatih pertandingan Keterampilan Mengemudi. Artikel ini membahas pilihan dan pengaturan praktik yang tersedia.

Catatan:Keterampilan Mengemudi Virtual hanya tersedia saat menggunakan peramban Chrome.

Memainkan Pertandingan Latihan Keterampilan Mengemudi Virtual

Akses Keterampilan Mengemudi Virtual untuk V5RC di sini.

Sebelum memulai, pastikan Anda telah menghubungkan Pengendali VEX V5 ke Keterampilan Mengemudi Virtual dan Kunci Keterampilan Virtual Anda.

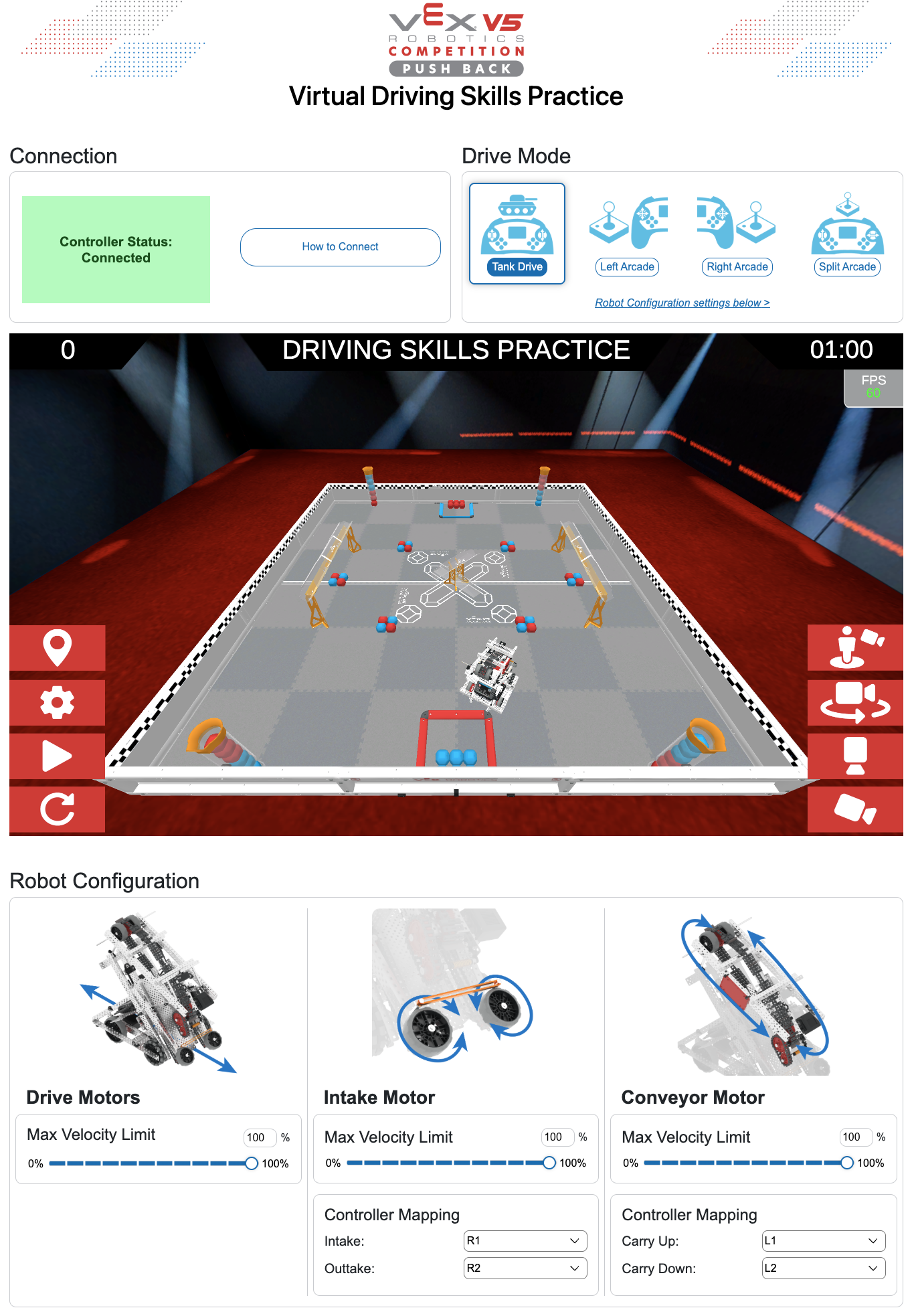

V5RC Menolak halaman Latihan Keterampilan Mengemudi Virtual. Ia membaca status kontroler yang terhubung, kemudian pada sisi kanan terdapat mode penggerak untuk penggerak tank, arcade kiri, arcade kanan, dan arcade terpisah. Kemudian di tengah adalah latihan keterampilan mengemudi. Di bagian bawah terdapat konfigurasi robot dengan motor penggerak, motor pemasukan, dan motor konveyor.

Setelah Anda masuk menggunakan Kunci Keterampilan Virtual dan menghubungkan Pengendali VEX V5 Anda, Pertandingan Latihan Keterampilan Mengemudi Virtual siap dimainkan. Status Pengendali akan menunjukkan warna hijau dan Terhubung di sudut kiri atas, dan Bot Pahlawan akan berada di posisi awal.

Tampilan dekat sudut kiri bawah jendela Latihan Keterampilan Mengemudi, dengan tombol Putar, segitiga putih menghadap kanan, disorot dalam kotak merah. Tombol putar terletak secara vertikal di antara ikon pengaturan dan tombol atur ulang.

Untuk memulai pertandingan, tekan tombol Play di sudut kiri bawah.

Jendela Latihan Keterampilan Mengemudi dengan angka 3 besar di tengahnya menunjukkan hitungan mundur menuju dimulainya pertandingan.

Hitungan mundur akan muncul di tengah layar, memungkinkan Anda bersiap mulai mengemudi menggunakan pengontrol Anda.

Tampilan dekat sudut kanan atas jendela Latihan Keterampilan Mengemudi yang menunjukkan sisa waktu pertandingan. Waktunya menunjukkan 29 detik.

Selama pertandingan, waktu yang tersisa ditampilkan di sudut kanan atas jendela.

Tampilan dekat sudut kiri atas Jendela Keterampilan Mengemudi yang memperlihatkan skor yang diperbarui secara real time saat pertandingan dimainkan. Skornya 1 poin.

Selama pertandingan, skor Anda akan diperbarui di sudut kiri atas.

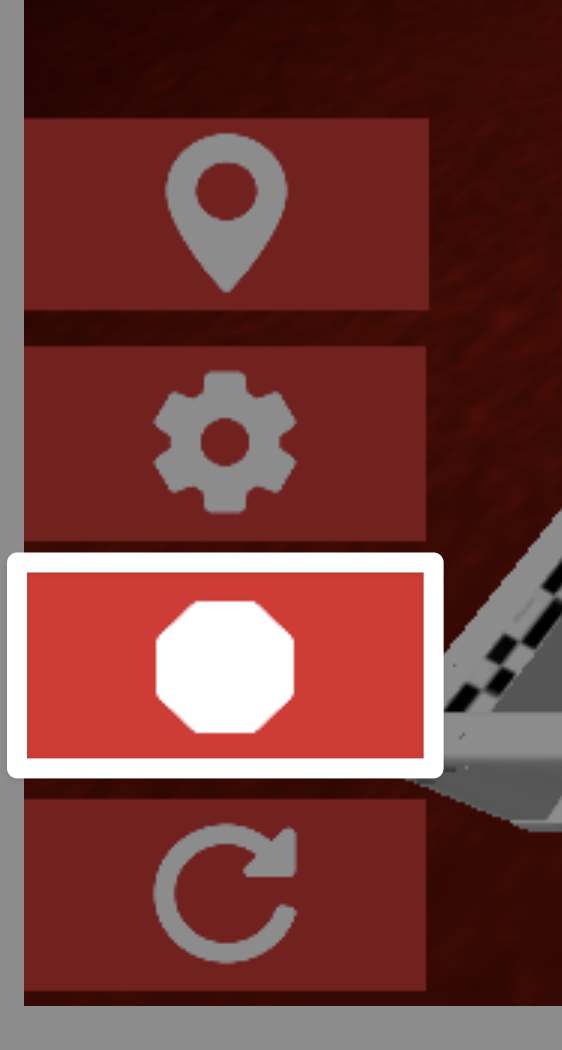

Tampilan dekat sudut kiri bawah jendela Keterampilan Mengemudi yang memperlihatkan tombol Berhenti, segi enam putih, yang muncul menggantikan tombol Mainkan selama pertandingan. Tombol Stop terletak secara vertikal di antara ikon pengaturan dan tombol reset.

Untuk mengakhiri pertandingan sebelum waktu habis, pilih tombolStopdi sudut kiri bawah.

Layar akhir pertandingan menunjukkan Hasil Latihan untuk Nomor Tim dan Nama Tim Terdaftar. Skornya 5 poin. Tombol Coba Lagi di bagian bawah layar disorot dalam kotak merah, yang menunjukkan apa yang harus dipilih untuk diputar lagi.

Di akhir pertandingan, nama tim dan skor akhir Anda akan ditampilkan. Pilih Coba lagi untuk menutup jendela ini dan mengatur ulang bidang.

Tampilan dekat sudut kiri bawah jendela Keterampilan Mengemudi yang memperlihatkan tombol Reset, panah melingkar berwarna putih. Tombol Reset terletak di bawah ikon pengaturan dan tombol Putar.

Tombol Reset di sudut kiri bawah juga dapat digunakan untuk mengatur ulang tata letak bidang.

Memilih Mode Berkendara

Sisi kanan atas Jendela Latihan Keterampilan Mengemudi memperlihatkan area pemilihan Mode Mengemudi dalam kotak merah. Tank Drive saat ini dipilih, dan opsi Arcade Kiri, Arcade Kanan, dan Arcade Split ditampilkan dalam satu baris.

Anda akan melihat opsi pemilihan Mode Mengemudi di atas Jendela Latihan Keterampilan Mengemudi Virtual.

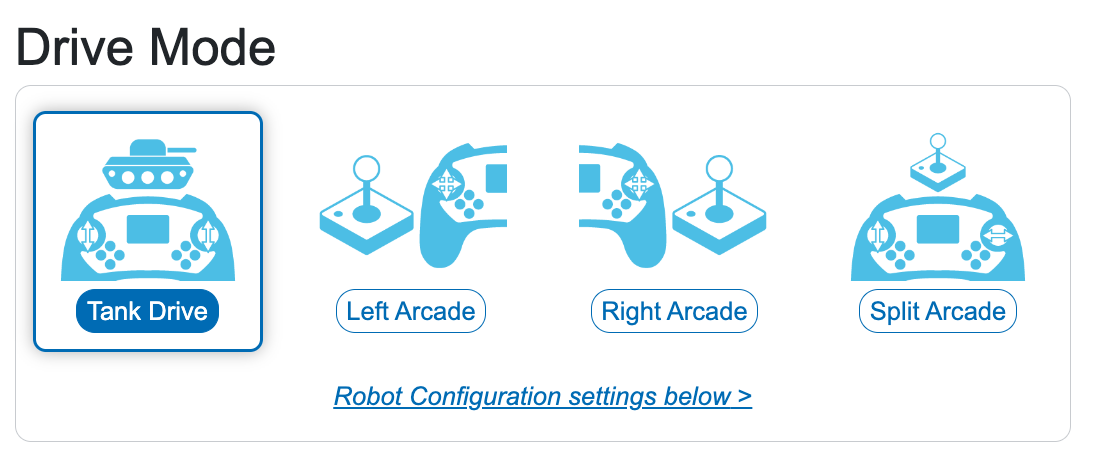

Tampilan dekat pilihan Mode Berkendara, menunjukkan Tank Drive dipilih. Tiga pilihan lainnya ada di sebelah kanan dan bertuliskan Left Arcade, Right Arcade, dan Split Arcade.

Mode Berkendara yang dipilih akan menampilkan nama dalam warna biru tua dan memiliki garis biru di sekeliling ikonnya.

Pilih nama Mode Drive untuk mengubah konfigurasi Anda.

Setiap Mode Penggerak mengubah cara joystick pengontrol mengendalikan pergerakan drivetrain robot.

Penggerak Tangki: Joystick kiri mengendalikan motor kiri, dan joystick kanan mengendalikan motor kanan.
Arcade Kiri: Semua gerakan (maju, mundur, kiri, dan kanan) dikontrol dengan joystick kiri.
Arcade Kanan: Semua gerakan (maju, mundur, kiri, dan kanan) dikontrol dengan joystick kanan.
Split Arcade: Joystick kiri mengendalikan gerakan maju dan mundur, sedangkan joystick kanan mengendalikan belokan kiri dan kanan.

Pengaturan Tambahan

Opsi Kamera

Empat pilihan kamera pada keterampilan Mengemudi Virtual disorot. Ikon stasiun pengemudi, ikon kamera orbit, ikon atas ke bawah, dan ikon kejar

Pilihan kamera untuk lapangan terletak di sudut kanan bawah Jendela Latihan Keterampilan Mengemudi Virtual.

Ikon Stasiun Pengemudi: Mengubah kamera ke perspektif pengemudi.
Ikon Kamera Orbit:Memberikan gambaran umum seluruh bidang.
Ikon Atas Bawah:Memposisikan kamera tepat di atas lapangan.
Ikon Pengejaran: Mengikuti robot dari belakang.

Konfigurasi Robot

Untuk mengubah kecepatan robot dan pemetaan tombol motor, gulir ke bawah ke bagian Konfigurasi Robot.

Bagian Motor Penggerak pada area Konfigurasi Robot ada di bagian bawah halaman Keterampilan Mengemudi. Bunyinya adalah Drive Motors di bagian atas dan menunjukkan opsi untuk Kecepatan maksimum dengan penggeser dari 0 hingga 100%.

Bagian Motor Penggerak memungkinkan Anda menyesuaikan kecepatan maksimum Dex dengan penggeser atau dengan memasukkan nilai tertentu dalam kotak teks.

Bagian Motor Intake pada area Konfigurasi Robot di bagian bawah halaman Keterampilan Mengemudi. Tertera tulisan Intake Motor di bagian atas dan menunjukkan pilihan untuk Kecepatan Maksimum dengan slider dari 0 sampai 100%, serta pilihan Controller Mapping untuk tombol mana yang mengontrol intake dan outtake.

Bagian Motor Intake memungkinkan Anda mengatur kecepatan maksimum untuk Motor Intake dan menetapkan tombol pengontrol untuk kontrol intake.

Sesuaikan kecepatan menggunakan penggeser atau dengan mengetikkan nilai dalam kotak teks.

Ubah tombol pengontrol dengan memilih menu tarik-turun di samping Intake dan Outtake untuk memilih tombol yang Anda inginkan.

Bagian Motor Konveyor dari area Konfigurasi Robot di bagian bawah halaman Keterampilan Mengemudi. Di bagian atas tertulis Motor Konveyor dan menunjukkan opsi untuk Kecepatan Maksimum dengan penggeser dari 0 hingga 100%, serta opsi Pemetaan Pengontrol untuk tombol mana yang mengontrol atas dan bawah

Bagian Motor Konveyor memungkinkan Anda mengatur kecepatan maksimum untuk Motor Konveyor dan menetapkan tombol pengontrol untuk kontrol konveyor.

Sesuaikan kecepatan menggunakan penggeser atau dengan mengetikkan nilai dalam kotak teks.

Ubah tombol pengontrol dengan memilih menu tarik-turun di samping Carry Up dan Carry Down untuk memilih tombol yang Anda inginkan.
