VEX CTE Workcell dirancang untuk meniru aplikasi workcell di dunia nyata dalam industri manufaktur. Konveyor Serpentin adalah salah satu sistem konveyor yang paling umum digunakan untuk merakit dan mengangkut material. Anda dapat merakit rantai serpentin kustom Anda sendiri di luar apa yang diperlihatkan dalam petunjuk pembuatan saat menyelesaikan tantangan.

Perhatikan bahwa contoh yang diberikan di bawah ini didasarkan pada tata letak Konveyor Serpentine standar. Proses yang sama dapat diterapkan pada konveyor dengan konfigurasi apa pun.

Rakitan konveyor serpentine yang menunjukkan jalur konveyor dan penempatan komponen-komponen utama.

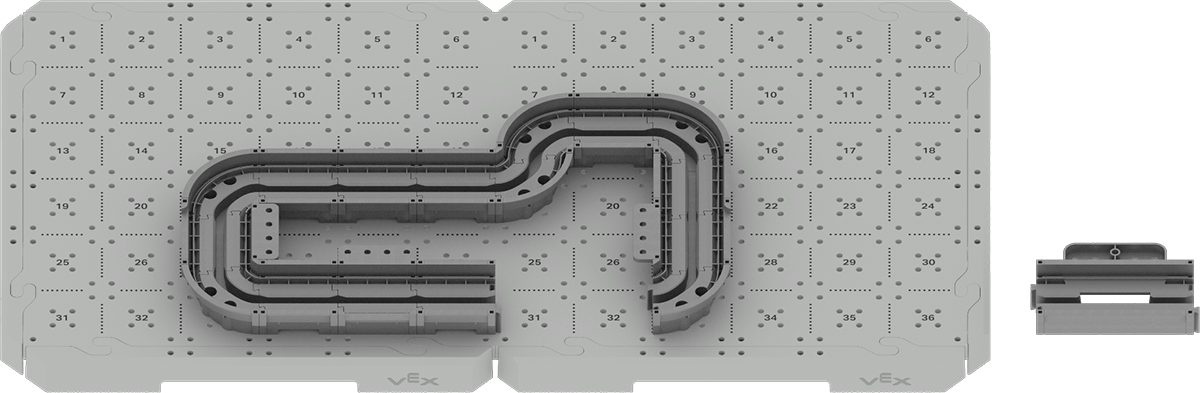

Pertama, rakit potongan lintasan Konveyor Serpentine khusus untuk lintasan yang ingin Anda buat dan tempelkan ke Ubin CTE. Perhatikan bahwa bagian Turn Track perlu diamankan ke CTE Tiles dengan Sekrup Penggerak Bintang dan Mur Profil Rendah.

Sisakan celah pada lintasan Konveyor Serpentine khusus Anda untuk Lintasan Penggerak Konveyor Serpentine. Jangan pasang Drive Track ke bagian lain Konveyor Serpentine Anda.

Contoh tata letak jalur konveyor untuk konveyor serpentine khusus

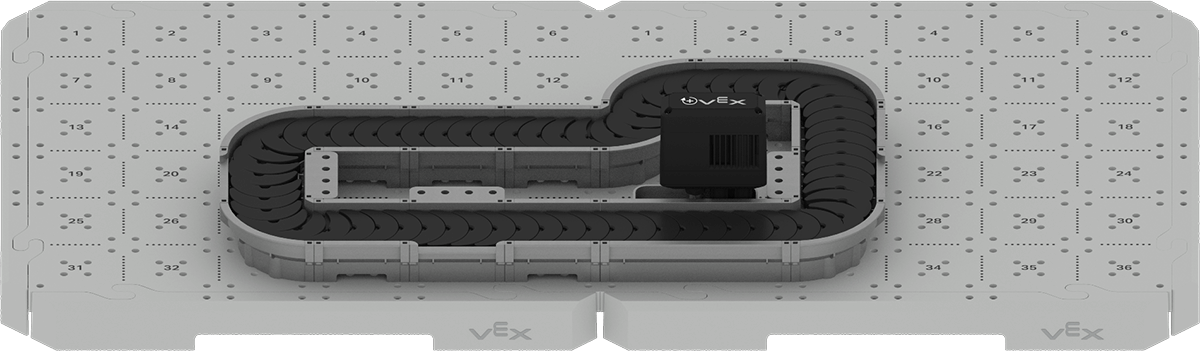

Letakkan Konveyor Serpentin - Rantai pada lintasan yang telah dirakit untuk melihat apakah dibutuhkan lebih banyak atau lebih sedikit rantai untuk jarak yang diinginkan. Rantai harus:

Pas dengan pas di dasar potongan rel
Tidak ada kelonggaran pada bukaan untuk Drive Track
Tidak perlu diregangkan agar pas dengan dasar potongan lintasan

Contoh tata letak konveyor serpentine kustom menggunakan segmen dan belokan konveyor VEX.

Lepaskan atau pasangkan Konveyor Serpentin - Potongan rantai hingga Anda memperoleh panjang yang diinginkan untuk lintasan Konveyor Serpentin khusus Anda.

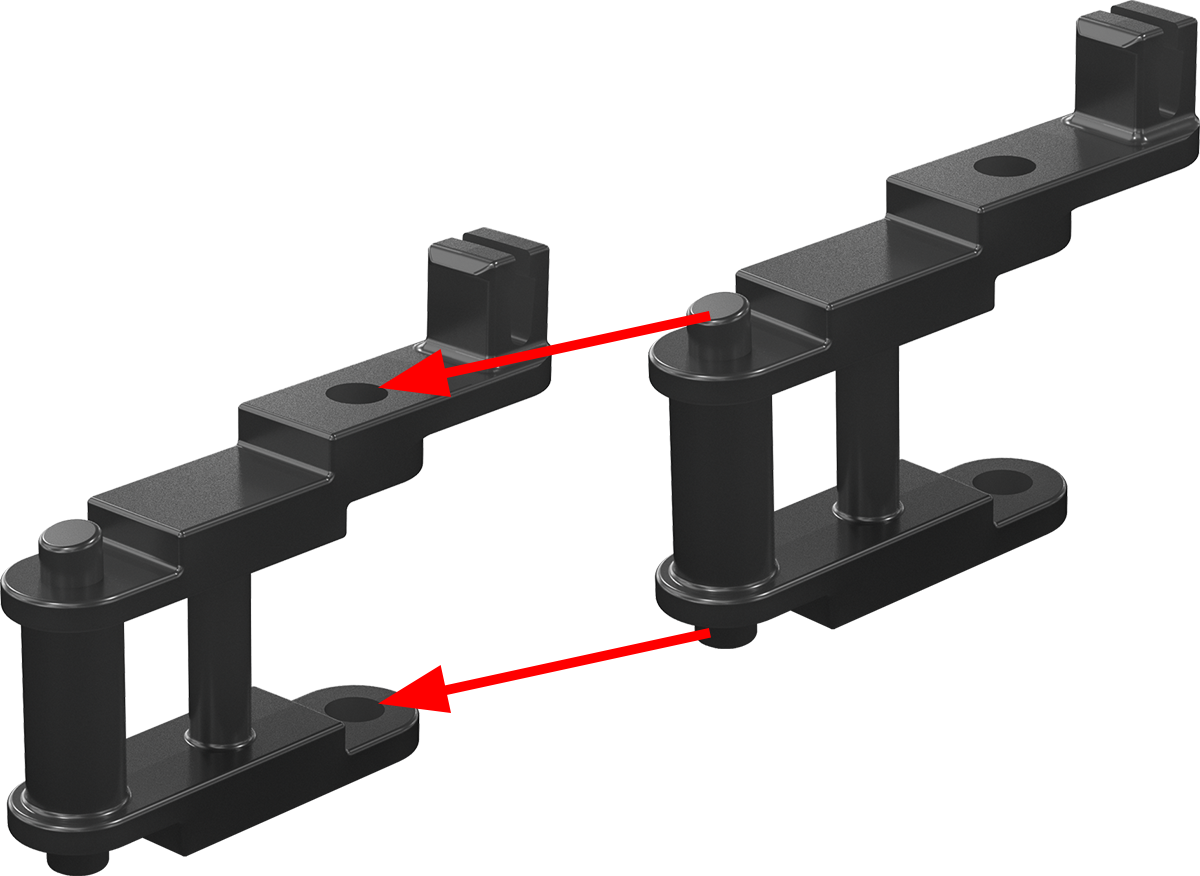

Pasangkan Konveyor Serpentin - Awal dan akhir rantai untuk membuat rantai lengkap.

Rakitan konveyor serpentine yang menunjukkan penempatan saluran C, rol, dan roda fleksibel.

Untuk setiap Konveyor Serpentine - Rantai yang Anda gunakan, Anda akan memerlukan Konveyor Serpentine - Platform.

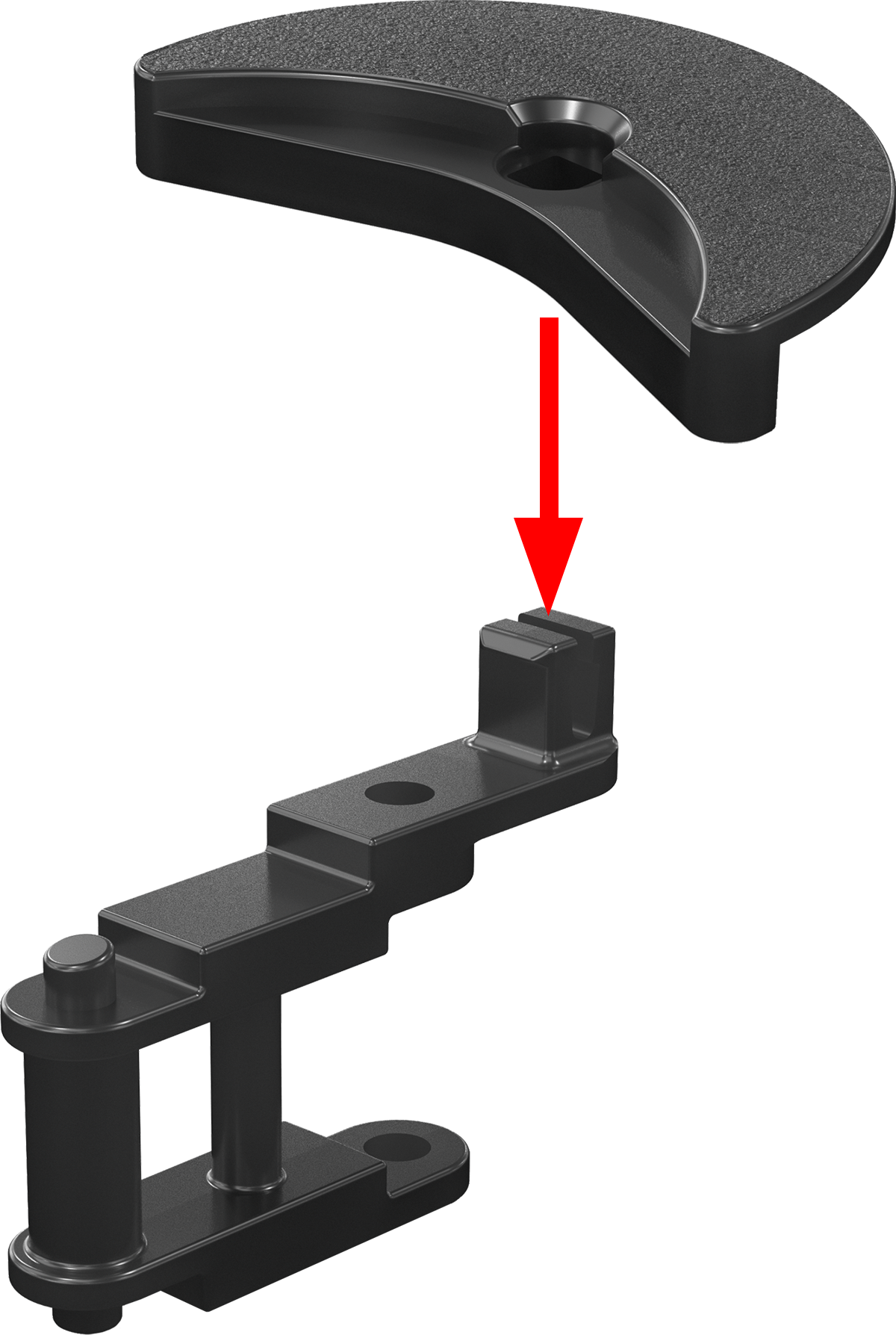

Pasangkan Platform Konveyor Serpentine ke Rantai Konveyor Serpentine Anda.

Susunan konveyor serpentine yang menunjukkan jalur sabuk, rol, dan pengaturan struktur pendukung.

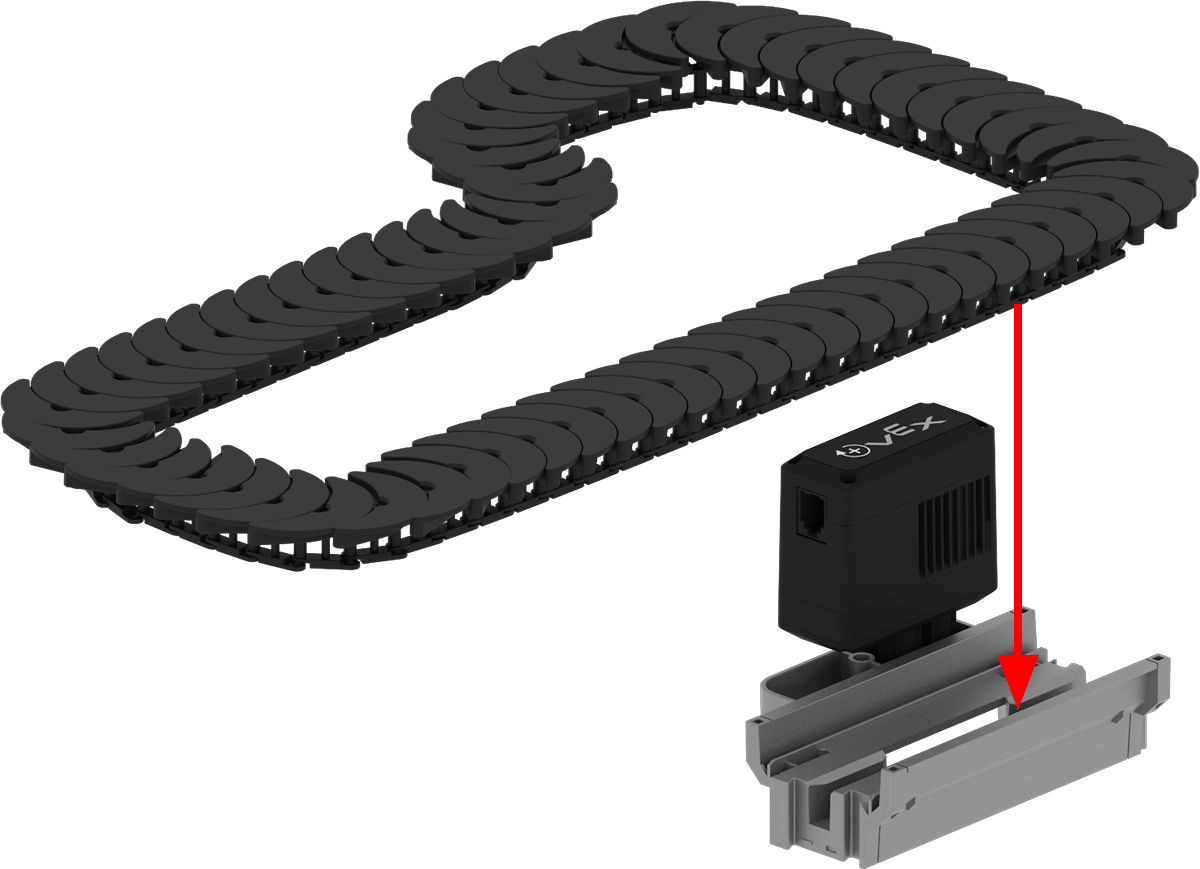

Tempatkan bagian dari Konveyor Serpentin yang telah dirakit - Rantai di dalam Rel Penggerak Konveyor Serpentin, yang terpasang pada Motor Pintar.

Rakitan konveyor serpentine yang menunjukkan jalur sabuk dan komponen VEX utama.

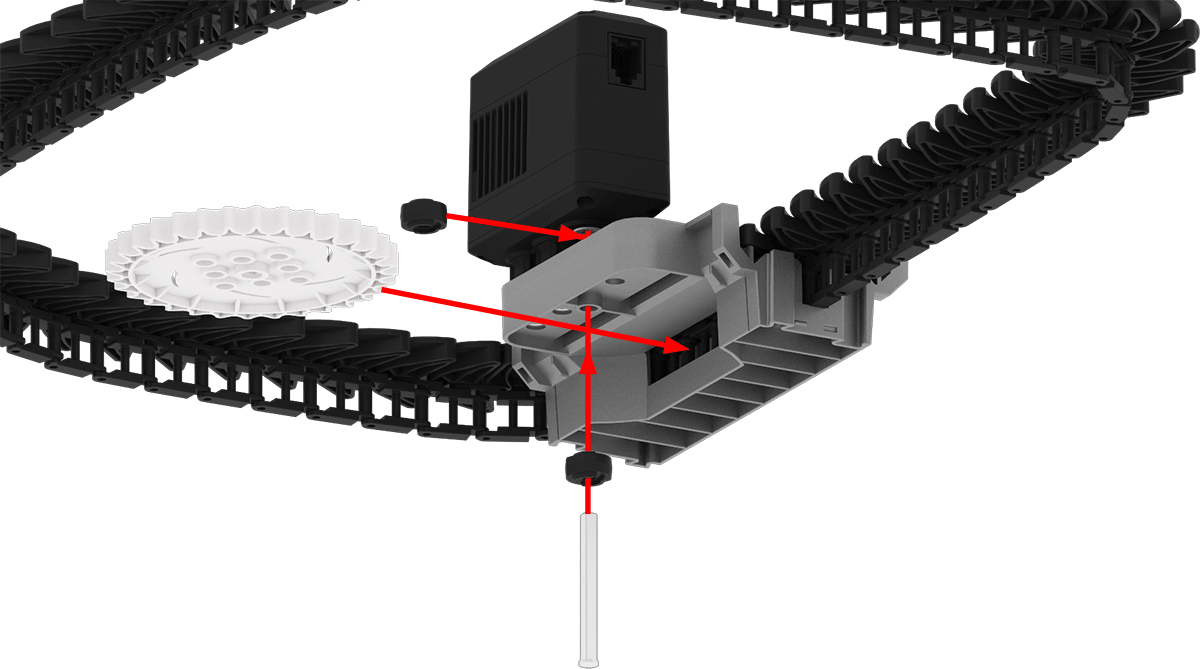

Letakkan satu Kerah Poros Karet di bawah Motor Pintar.

Tempatkan Sprocket Gigi 32 di bukaan Jalur Penggerak Konveyor Serpentine.

Tempatkan 3x Capped Shaft melalui Sprocket, tutup dengan Rubber Shaft Collar yang lain untuk mengamankan komponen pada tempatnya.

Komponen dan tata letak untuk merakit konveyor serpentine kustom.

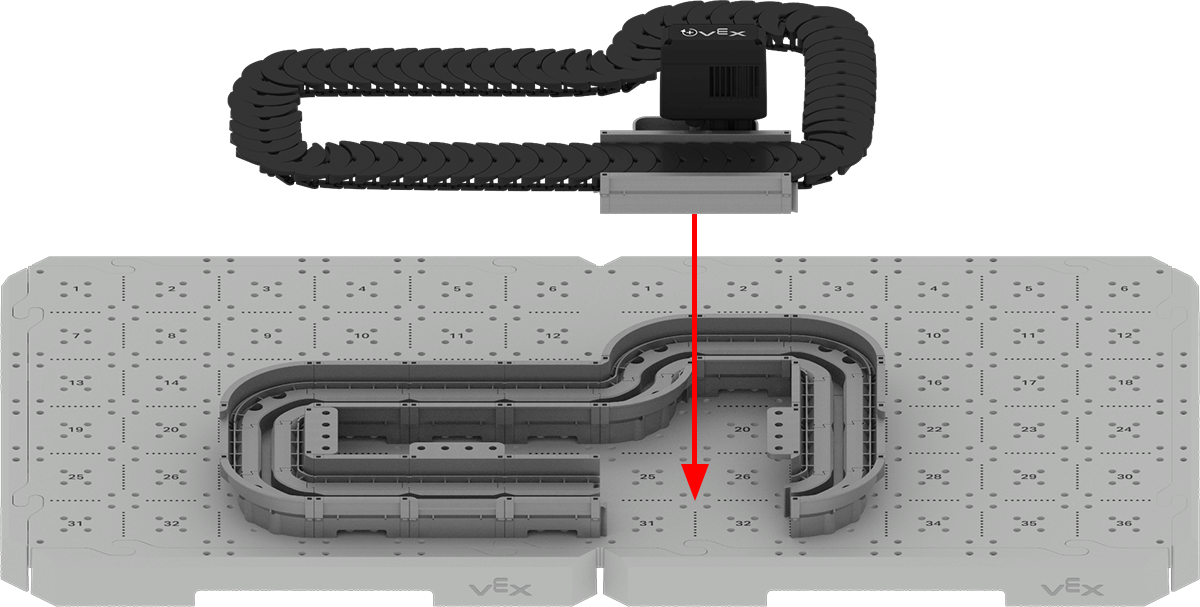

Pasangkan Konveyor Serpentine yang telah Anda rakit - Rantai dan Platform dengan Rel Penggerak Konveyor Serpentine ke seluruh rel Konveyor Serpentine yang telah Anda rakit.

Diagram perakitan konveyor serpentine yang menunjukkan jalur konveyor dan penempatan komponen-komponen utama.

Konveyor Serpentine kustom Anda kini telah selesai!
