Konveyor CTE Workcell dirancang untuk meniru fungsi dan karakteristik konveyor dunia nyata dalam industri manufaktur. Konveyor ini dapat digunakan untuk mengangkut Cakram ke berbagai bagian Sel Kerja VEX CTE.

Diagram sistem konveyor yang digunakan dalam Pendidikan Karir dan Teknis, mengilustrasikan komponen utama dan fungsinya dalam penanganan dan transportasi material.

Kit CTE Workcell mencakup dua jenis konveyor: Konveyor Linear dan Konveyor Serpentine . Baca selengkapnya tentang setiap konveyor dan komponennya masing-masing di bawah ini.

Untuk petunjuk tentang cara membangun Konveyor Linear dan Serpentine, lihat Petunjuk Pembangunan CTE.

Konveyor Linier

Diagram sistem konveyor yang digunakan dalam Pendidikan Karir dan Teknis, mengilustrasikan berbagai komponen dan fungsinya dalam mesin.

Konveyor Linier dirancang untuk mengangkut material dalam garis lurus, atau linier, menggunakan sabuk konveyor. Dalam operasi manufaktur, konveyor linier sering berfungsi sebagai perantara antara bagian yang lebih kompleks dari konveyor yang lebih besar.

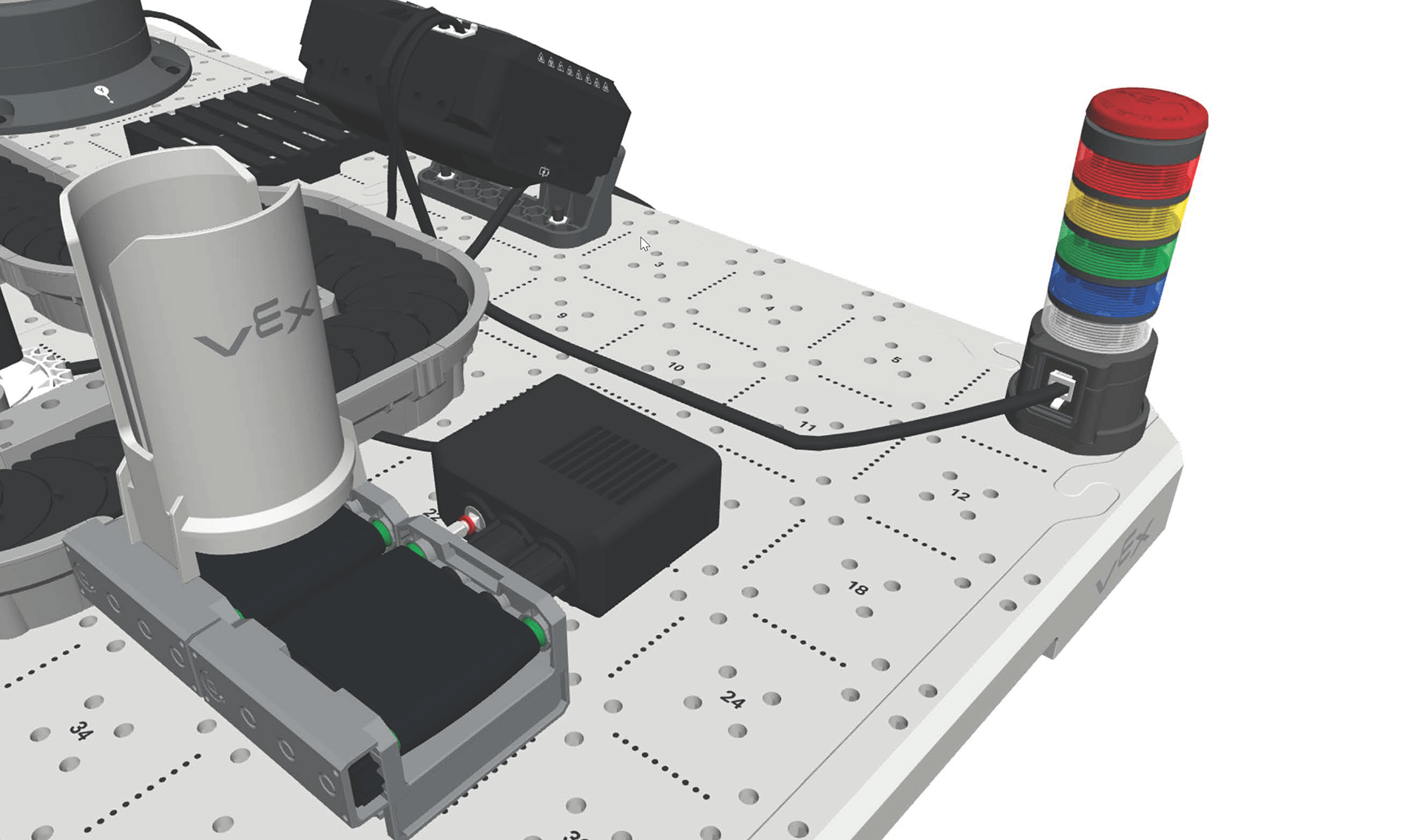

Diagram yang mengilustrasikan komponen dan pengoperasian sistem konveyor, menyoroti perannya dalam Pendidikan Karir dan Teknis, khususnya dalam konteks aplikasi industri.

Di dalam Sel Kerja VEX CTE, Konveyor Linear berfungsi sebagai titik masuk dan keluar Cakram, yang menyalurkannya ke dan dari Konveyor Serpentin yang lebih besar. Disk Loader dapat dipasang ke Linear Conveyor untuk memuat Disk ke Workcell.

Komponen Konveyor Linier

Konveyor Linier berisi komponen-komponen berikut:

Diagram yang mengilustrasikan berbagai jenis konveyor yang digunakan dalam Pendidikan Karier dan Teknis, menyoroti komponen dan fungsinya dalam aplikasi industri.

Konveyor Linier

Konveyor Linear terdiri dari sabuk konveyor di dalam struktur pendukung konveyor. Roda gigi terletak di dalam struktur pendukung. Saat terhubung ke motor, roda gigi ini berputar dan menggerakkan ban berjalan.

Diagram sistem konveyor yang digunakan dalam Pendidikan Karier dan Teknis, mengilustrasikan komponen dan tata letak konveyor untuk tujuan pendidikan.

Setiap sistem Konveyor Linier memerlukan satu Konveyor Linier yang dihubungkan ke Motor 5,5w. Motor memutar roda gigi pada konveyor, yang menyebabkan sabuk bergerak.

Diagram yang menggambarkan komponen dan pengoperasian sistem konveyor, relevan dengan Pendidikan Karier dan Teknis, khususnya dalam konteks teknologi konveyor.

Pemuat Cakram

Disk Loader menampung Disk yang menunggu untuk dilepaskan ke konveyor. Disk Loader dapat digunakan dengan Linear Conveyor atau dengan Feeder Base dan Disk Feeder, untuk mengeluarkan Disk menggunakan kontrol pneumatik.

Untuk membaca lebih lanjut tentang bagaimana pneumatik dapat digunakan untuk mengotomatiskan transportasi dan penyortiran Disk, tinjau artikel, Memahami CTE Workcell Pneumatics

Konveyor Serpentin

Diagram sistem konveyor yang digunakan dalam Pendidikan Karier dan Teknis, mengilustrasikan komponen utama dan fungsinya, termasuk sabuk, rol, dan struktur pendukung.

Konveyor Serpentin, juga disebut konveyor ular atau spiral, terdiri dari sabuk dan platform yang saling terhubung yang disusun dalam serangkaian lilitan dan belokan, menyerupai bentuk seperti ular. Konveyor ini dirancang untuk memaksimalkan penggunaan ruang yang tersedia.

Komponen Konveyor Serpentine

Konveyor Serpentin berisi komponen-komponen berikut:

Rantai dan Platform

Rantai dan Platform membentuk komponen penggerak Konveyor Serpentin.

Diagram yang mengilustrasikan berbagai jenis konveyor yang digunakan dalam Pendidikan Karier dan Teknis, memamerkan komponen dan fungsinya dalam aplikasi industri.

Konveyor Serpentin - Rantai

Rantai terdiri dari Tautan yang saling terhubung. Rantai dalam Kit CTE Workcell dimulai dengan berisi 80 Tautan. Panjang Rantai dapat dimodifikasi untuk memenuhi kebutuhan bangunan Anda. Lihat artikel ini untuk informasi tentang pembuatan Konveyor Serpentine khusus.

Rantai menghubungkan permukaan konveyor (Platform) ke Track, termasuk Sprocket, untuk mengendalikan pergerakan konveyor.

Diagram sistem konveyor yang digunakan dalam Pendidikan Karir dan Teknis, mengilustrasikan komponen utama dan fungsinya dalam penanganan material.

Konveyor Serpentin - Platform

Konveyor Serpentin - Platform adalah permukaan konveyor yang berinteraksi dengan objek. Potongan-potongan ini menempel pada permukaan Rantai.

Potongan Trek

Potongan lintasan merupakan bagian dasar Konveyor Serpentine yang digunakan untuk menghubungkan perangkat ke konveyor dan konveyor ke Ubin CTE.

Diagram sistem konveyor yang digunakan dalam Pendidikan Karier dan Teknis, mengilustrasikan komponen dan pengoperasian konveyor, termasuk sabuk, rol, dan penyangga.

Konveyor Serpentine - Jalur Lurus

Konveyor Serpentin - Jalur Lurus merupakan bagian konveyor yang menjaga jalur tetap lurus.

Diagram yang mengilustrasikan komponen dan pengoperasian sistem konveyor yang digunakan dalam Pendidikan Karier dan Teknis, menyoroti bagian-bagian utama dan fungsinya.

Konveyor Serpentine - Jalur Putar

Konveyor Serpentin - Jalur Putar menciptakan putaran 90 derajat untuk konveyor.

Diagram sistem konveyor yang digunakan dalam Pendidikan Karier dan Teknis, mengilustrasikan komponen utama dan fungsinya, termasuk sabuk, katrol, dan struktur pendukung.

Konveyor Serpentin - Jalur Penggerak

Konveyor Serpentin - Jalur Penggerak adalah bagian dengan lokasi pemasangan untuk motor 5,5w dan Sprocket. Yang terhubung dengan dan memberi daya pada putaran Rantai, yang selanjutnya menggerakkan Platform.

Diagram sistem konveyor yang digunakan dalam Pendidikan Karir dan Teknis, mengilustrasikan berbagai komponen dan fungsinya, menyoroti pentingnya konveyor dalam aplikasi industri.

Konveyor Serpentin - Jalur Pengalih

Konveyor Serpentine - Jalur Pengalih mencakup lokasi pemasangan untuk Menara Pengalih Pneumatik untuk mengalihkan atau memilah item ke jalur atau tujuan berbeda dalam konveyor yang lebih besar. Sisi lain lintasan ini memiliki bukaan agar Cakram dapat bergerak dari konveyor ke sistem lain.
