Saat menggunakan Pneumatik dengan CTE Workcell, Anda perlu mengonfigurasi perangkat dalam VEXcode EXP. Setelah pneumatik dikonfigurasi, VEXcode EXP akan menambahkan perintah pneumatik ke Toolbox.

Diagram yang mengilustrasikan konfigurasi robot untuk CTE (Pendidikan Karier dan Teknis), menunjukkan komponen berlabel dan sambungan yang penting untuk pengaturan dan pengoperasian.

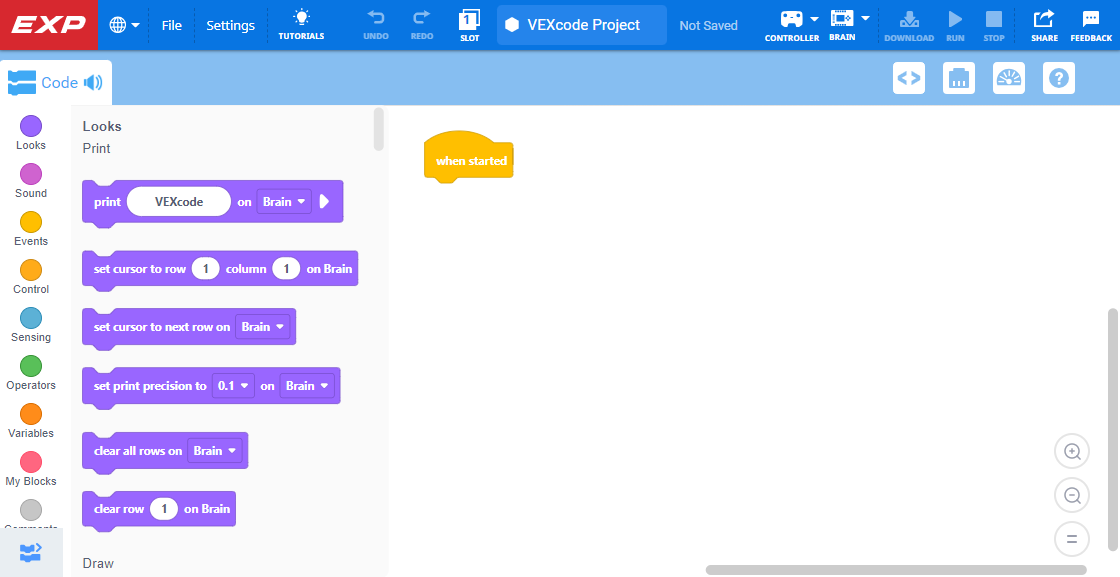

Buka proyek di VEXcode EXP.

Diagram yang mengilustrasikan pengaturan konfigurasi robot untuk aplikasi CTE (Pendidikan Karier dan Teknis), menampilkan komponen utama dan koneksinya untuk kinerja optimal.

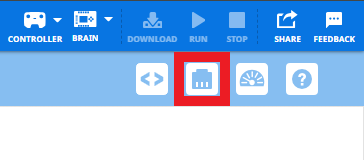

Pilih ikon Jendela Perangkat di sudut kanan atas layar.

Diagram yang mengilustrasikan konfigurasi robot VEX, menunjukkan komponen utama dan koneksinya, relevan dengan Pendidikan Karier dan Teknis.

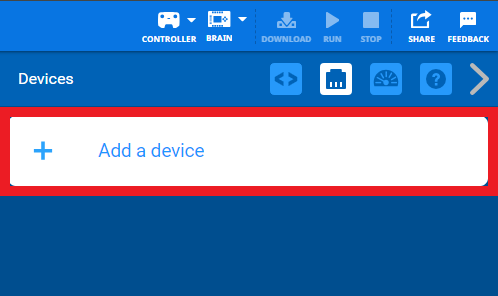

Pilih tombolTambahkan perangkat.

Diagram yang mengilustrasikan konfigurasi robot untuk CTE (Pendidikan Karier dan Teknis), menunjukkan komponen utama dan koneksinya untuk pengaturan dan fungsionalitas yang optimal.

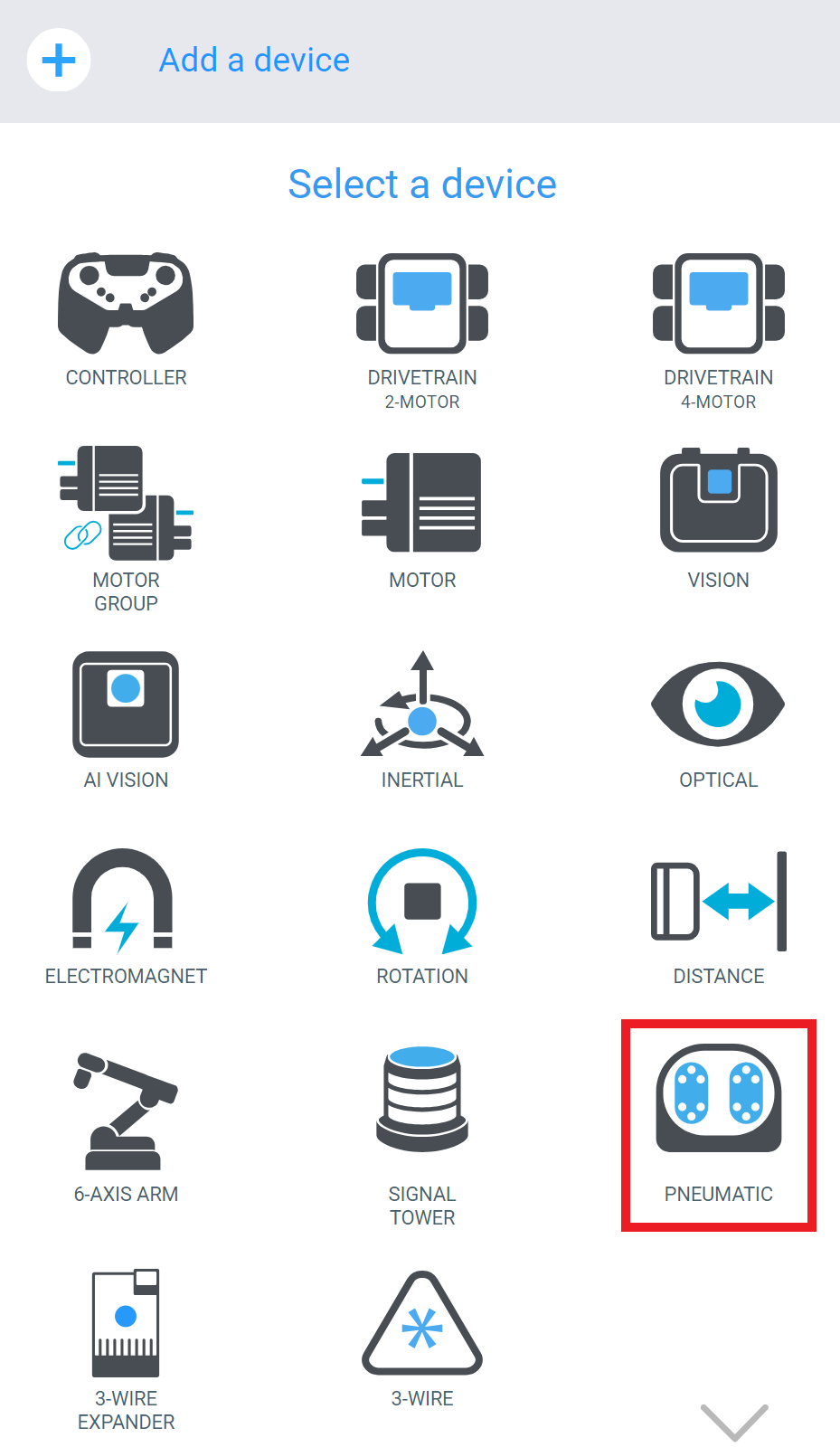

Pilih PNEUMATIC dari daftar perangkat yang tersedia.

Diagram yang menunjukkan pengaturan konfigurasi robot untuk aplikasi CTE (Pendidikan Karier dan Teknis), mengilustrasikan komponen utama dan pengaturannya untuk kinerja optimal.

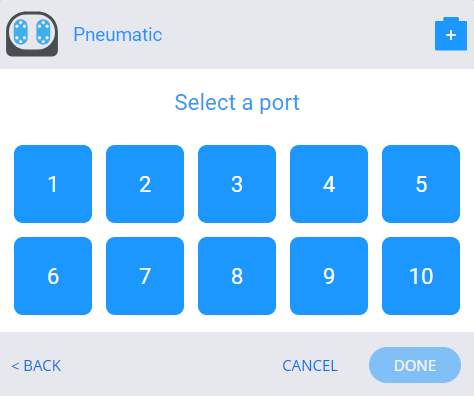

Pilih port mana yang akan dihubungkan dengan pneumatik pada EXP Brain.

Diagram yang mengilustrasikan pengaturan konfigurasi robot untuk CTE (Pendidikan Karier dan Teknis), menampilkan berbagai komponen dan koneksinya untuk kinerja optimal.

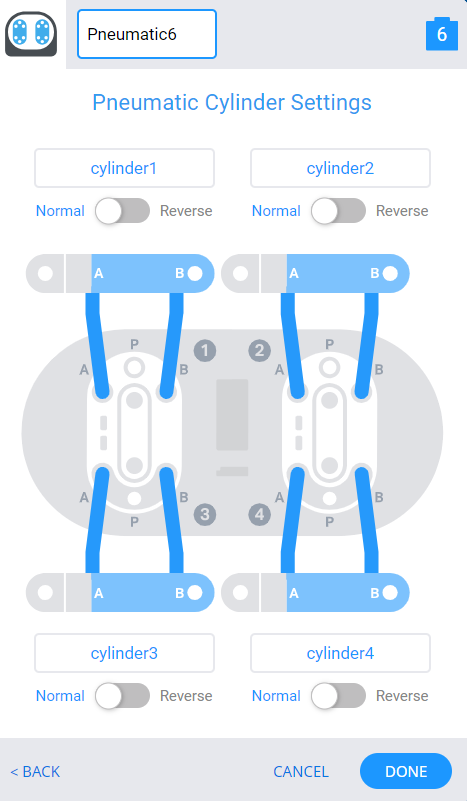

Jendela Pengaturan Silinder Pneumatik akan terbuka.

Secara default, pengaturannya memiliki sisi A dan B silinder yang terhubung secara otomatis ke sisi A dan B Solenoid Pneumatik.

Diagram yang mengilustrasikan konfigurasi robot untuk CTE (Pendidikan Karier dan Teknis), menunjukkan berbagai komponen dan koneksinya untuk membantu dalam memahami proses pengaturan.

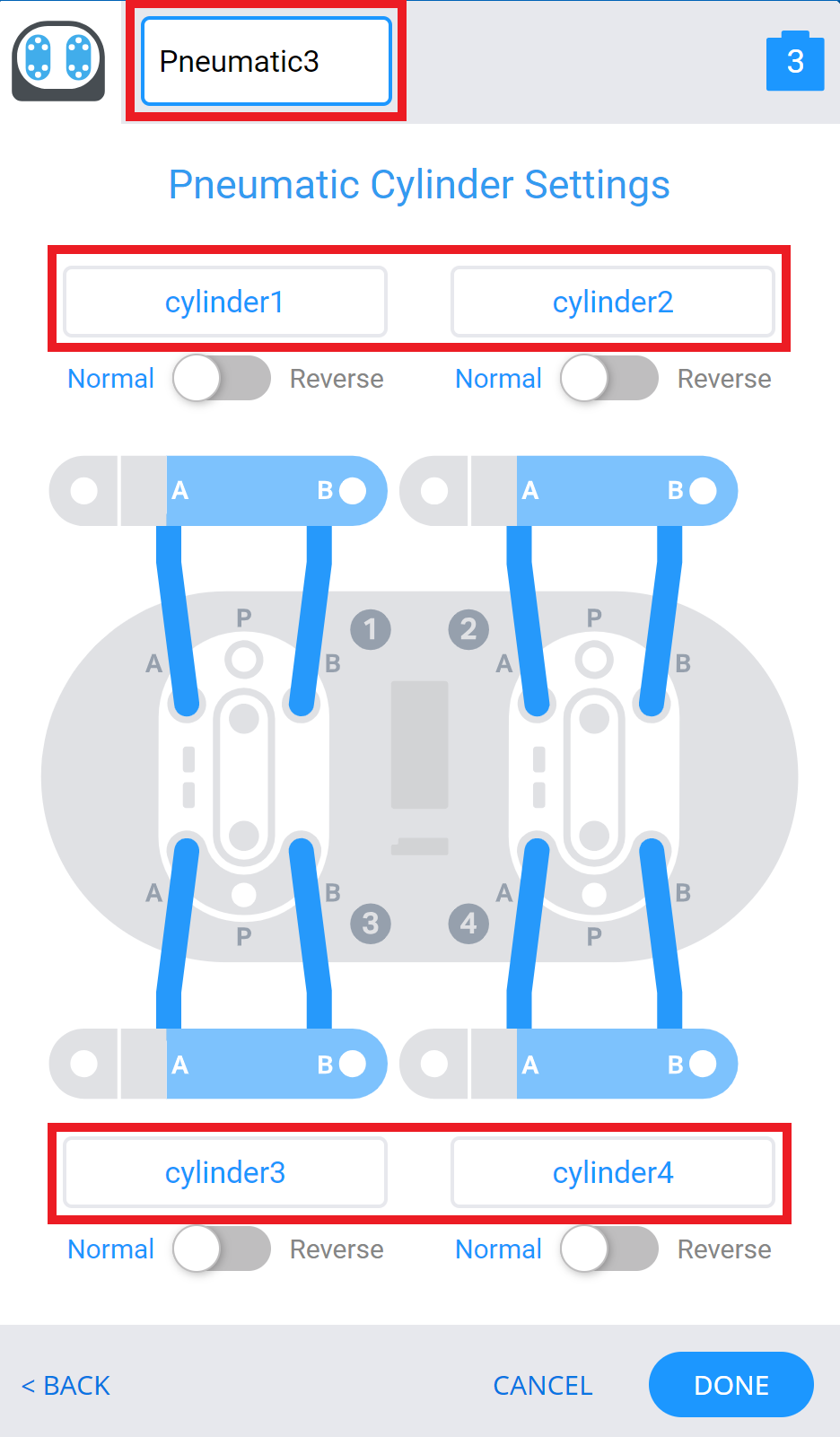

Dari jendela Pengaturan Silinder Pneumatik, Anda dapat mengganti nama pneumatik dan silinder individual.

Diagram yang mengilustrasikan konfigurasi robot untuk CTE (Pendidikan Karier dan Teknis) dengan komponen dan koneksi berlabel, menyediakan panduan visual untuk merakit dan memprogram robot.

Anda dapat memilih tombolNormal atauReverse untuk mengubah konfigurasi silinder.

Diagram yang mengilustrasikan pengaturan konfigurasi robot untuk CTE (Pendidikan Karier dan Teknis), menunjukkan berbagai komponen dan koneksinya untuk kinerja optimal.

PilihSelesai.

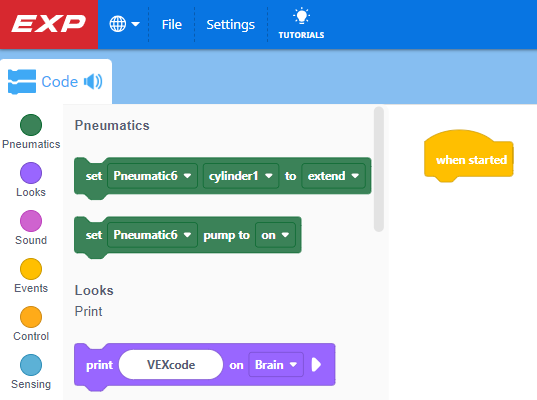

Perintah pneumatik akan muncul di Kotak Alat, memungkinkan Anda untuk mulai mengodekan sistem pneumatik di VEXcode EXP.
