Perkenalan

Kit Kompetisi VEX IQ generasi ke-2 merupakan kumpulan komponen lengkap yang dirancang untuk memfasilitasi desain robotik tingkat lanjut dan pemecahan masalah. Add-on kompetisi menyediakan komponen tambahan yang disesuaikan untuk lingkungan kompetitif.

Kit Kompetisi VEX IQ Generasi ke-2 diperlihatkan dalam keadaan terbuka dan digunakan untuk membangun Robot Pahlawan.

Kit Pendidikan VEX IQ generasi ke-2 dasar bersifat komprehensif, tetapi tambahan kompetisi dirancang bagi mereka yang ingin terlibat dalam kompetisi. Menawarkan peningkatan efisiensi mekanis, desain canggih, dan keunggulan kompetitif.

Kategori Bagian dan Aplikasinya

Bagian ini menyediakan perincian tentang komponen eksklusif dalam Kit Kompetisi VEX IQ generasi ke-2, yang tidak ada dalam Kit Pendidikan. Untuk daftar lengkap komponen Competition Kit, lihat poster ini dari VEX Library. Perhatikan Education Kit adalah konten halaman pertama, dan halaman kedua adalah Competition Add-On. Bersama-sama, kedua halaman ini membentuk keseluruhan Competition Kit.

Diagram bagian-bagian Gerak Linear dalam Kit VEX GO. Terdapat total 6 Balok Gerak Linier 1x8, total 6 Balok Gerak Linier 1x6, total 4 Braket Gerak Linier Pitch 1x (Snap), dan total 6 Braket Gerak Linier Pitch 2x.

Gerak Linier

Deskripsi: Memungkinkan pergerakan halus sepanjang sumbu tunggal. Penting untuk tugas seperti mengangkat atau mendorong benda dengan presisi.
Contoh: Lengan robot yang dapat diperpanjang yang dapat menjangkau dan mengambil objek dari ketinggian berbeda.

Diagram semua bagian Cam dalam VEX GO Kit. Ada 4 Cam Follower, 2 Cam Pitch Drop 3x Kecil, dan 2 Cam Pitch Drop 1x Besar.

Kamera

Deskripsi: Mengubah gerak rotasi menjadi gerak linear. Berguna untuk membuat profil gerakan yang unik.
Contoh: Mekanisme robot yang dapat meniru batang yang memanjang atau memendek karena bentuk Cam yang unik, ditambah dengan Cam Follower.

Diagram Balok Soket Bola dan bagian Penghubung Soket dalam Kit VEX GO. Terdapat total 8 buah balok soket bola ujung tunggal berukuran 1x4, total 2 buah penghubung soket bola berukuran 1x3, dan total 2 buah penghubung soket bola berukuran 1x4. Diagram bagian Bushing Pin Bola dalam Kit VEX GO, menunjukkan ada 16 bagian dalam Kit.

Gerak Linier

Deskripsi: Memungkinkan pergerakan halus sepanjang sumbu tunggal. Penting untuk tugas seperti mengangkat atau mendorong benda dengan presisi.
Contoh: Lengan robot yang dapat diperpanjang yang dapat menjangkau dan mengambil objek dari ketinggian berbeda.

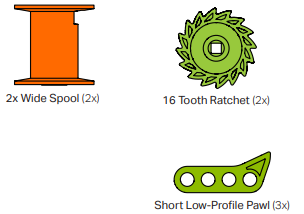

Diagram bagian Ratchet Pawl dan Spool dalam VEX GO Kit. Terdapat total 2 kumparan lebar 2x, total 2 ratchet 16 gigi, dan total 3 pawl profil rendah pendek.

Ratchet Pawl dan Spool

Deskripsi: Mekanisme ratchet dan pawl memungkinkan pergerakan dalam satu arah dan membatasinya dalam arah yang berlawanan. Dengan kumparan, ia melilitkan bahan seperti tali dengan aman tanpa terlepas secara tidak sengaja.
Contoh: Pada robot, sistem ini dapat mengangkat benda, memastikan benda tersebut tidak jatuh saat gaya angkat berhenti.

Diagram berbagai perlengkapan dalam VEX GO Kit. Ada 7 jenis roda gigi melingkar yang terdaftar, bersama dengan Roda Gigi Rak Gerak Linier dan Roda Gigi Cacing.

Roda Gigi Hibrida, Roda Gigi Rak, dan Roda Gigi Cacing

Deskripsi: Roda gigi hibrida mentransmisikan daya antara poros yang tidak paralel, sementara roda gigi rak mengubah putaran menjadi gerakan linier, dan roda gigi cacing meningkatkan torsi.
Contoh: Robot pendaki mungkin menggunakan roda gigi hibrida untuk tenaga roda 90 derajat. Roda gigi rak dapat membantu sistem pengangkat karena gerakan linier, dan roda gigi cacing memberi derek torsi tinggi.

Diagram bagian Sabuk Karet dalam Kit VEX GO. Ada 2 Sabuk Masuk Karet Kecil dan 1 Sabuk Masuk Karet Besar.

Sabuk Karet

Deskripsi: Sabuk karet dapat berfungsi sebagai alat pemasukan atau membentuk tapak tangki untuk traksi robot yang lebih baik.
Contoh: Satu robot mungkin menggunakan sabuk untuk mengumpulkan objek, sementara robot lain menggunakannya sebagai tapak untuk navigasi medan kasar.

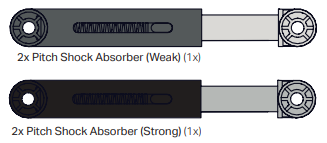

Diagram bagian Peredam Kejut dalam Kit VEX GO. Ada 1 total 2x Pitch Shock Absorber Lemah, dan 1 total 2x Pitch Shock Absorber Kuat.

Peredam Kejut

Deskripsi: Peredam kejut menghilangkan energi untuk melindungi struktur robot dari medan kasar atau benturan.
Contoh: Robot yang melompat dari ketinggian mungkin menggunakan ini di kaki atau alasnya untuk mengurangi benturan dan menghindari kerusakan.

Diagram bagian Pitch Flywheel dalam Kit VEX GO.

Berat Roda Gila

Deskripsi: Roda gila menyimpan dan melepaskan energi rotasi, memberikan robot ledakan kecepatan atau tenaga yang cepat. Ditambah lagi, beban ini tidak hanya untuk tugas tertentu – gunakan sebagai beban penyeimbang serbaguna di mana pun Anda mau.
Contoh: Robot yang bertujuan menembak objek mungkin menggunakan roda gila untuk mendorong item dengan cepat saat energi dilepaskan.

Diagram berbagai bagian Konstruksi Tambahan dalam Kit VEX GO. Ada berbagai macam balok dan pelat dengan bentuk berbeda yang dapat digunakan untuk tujuan struktural atau estetika.

Bagian Konstruksi Tambahan

Deskripsi: Competition Kit menawarkan berbagai bagian konstruksi untuk desain robot yang fleksibel dan terperinci.
Contoh: Robot yang menginginkan tampilan atau fungsi tertentu mungkin memanfaatkan bagian khusus ini untuk estetika atau kebutuhan struktural tertentu.

Daftar ini menyajikan komponen-komponen eksklusif pada Competition Add-On Kit. Kit ini juga mencakup beberapa bagian dasar dari Kit Pendidikan, seperti motor, konektor, kabel, dan roda, yang menjamin pengalaman membangun yang komprehensif.

Manfaat Perlengkapan Kompetisi

Tangkapan layar ubin Kompetisi IQ Volume Penuh.

Competition Kit meningkatkan kemampuan robotik dengan rangkaian komponen yang lebih luas dibandingkan dengan Education Kit.

Selain itu, pengguna dapat mengakses Lab STEM Volume Penuh tahun ini di education.vex.com Jika Anda baru mengenal Kompetisi Robotika VEX IQ , platform ini memperkenalkan Herobot, memandu Anda melalui pengkodeannya, dan mempersiapkan Anda untuk kompetisi dengan perangkat tambahan.

Poster Bagian-Bagian Perlengkapan Kompetisi, dengan ikhtisar semua bagian yang disertakan dalam Perlengkapan Kompetisi VEX IQ.

Poster Komponen Perlengkapan Kompetisi: Panduan ini menyediakan ikhtisar terperinci mengenai setiap komponen dalam perlengkapan, membantu dalam identifikasi komponen secara cepat. Ia juga menguraikan penempatan komponen, dengan halaman pertama merinci Paket Pendidikan dan halaman kedua memamerkan komponen Add-On Kompetisi.

Menggabungkan add-on kompetisi menawarkan lebih dari sekadar komponen tambahan; ini memperluas cakupan kemungkinan desain. Karena disiplin ilmu robotika dan STEM terus berkembang, kepemilikan alat yang tepat menjadi penting. Kit Kompetisi Robotik VEX yang disempurnakan dengan tambahan kompetisi, membekali pengguna untuk inovasi terdepan.
