Sok VEX IQ termék saját belső processzorral rendelkezik, és speciális operációs rendszeren fut. Ez a szoftver a VEX IQ firmware, és a neve VEXos.

Megjegyzés: A firmware-frissítés webalapú VEXcode IQ-n keresztül csak a 2. generációs vezérlőkhöz érhető el, és a VEXcode IQ csak akkor tudja frissíteni az IQ-vezérlő firmware-jét, ha USB-C kábelen keresztül csatlakozik egy eszközhöz. A webalapú VEXcode IQ nem támogatja az IQ Controller firmware-ének frissítését iPad, Android vagy Fire táblagép használatakor.

Mi az a firmware?

Ezt az operációs rendszert teljes egészében a VEX Robotics írta, és a VEX hardverének rugalmasságát és erejét használja ki az oktatás sokrétű igényeihez és a verseny keménységéhez. A Brain automatikusan kiküldi a legújabb frissítéseket minden hozzá csatlakoztatott IQ-eszközre.

Miért kellene frissítenem?

Számos oka van annak, hogy miért érdemes frissítenie VEX IQ Controller firmware-jét a legújabb VEXo-kkal, ezek közül néhány:

A VEXos frissítései tartalmazni fogják az ismert hibák javítását, és hozzáadják a szoftvert, amely a VEX IQ termékcsaládba bevezetett új eszközök működtetéséhez szükséges.
A frissítések fejlett programozási funkciókat tesznek lehetővé.
A VEX IQ rendszer megfelelő működésének legjobb módja a szoftver naprakészen tartása.

Hogyan lehet tudni, hogy a vezérlő firmware-je elavult-e

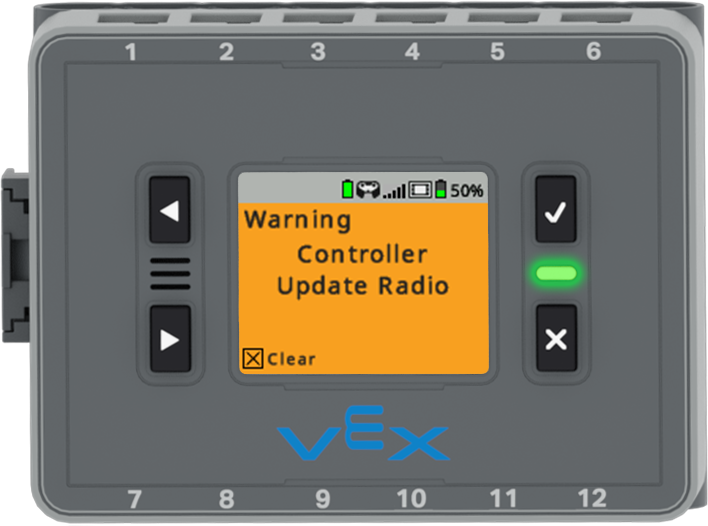

Az IQ (2. generációs) agyképernyő narancssárga színnel és a következő üzenettel jelenik meg: Figyelmeztetés: Vezérlőfrissítés rádión. Az alábbi ikon azt jelzi, hogy az X gomb megnyomásával törölhető az üzenet.

Ha a vezérlő és az agy párosítva van, és a vezérlő firmware-e elavult, ez a hibaüzenet jelenik meg a Brain képernyőjén.

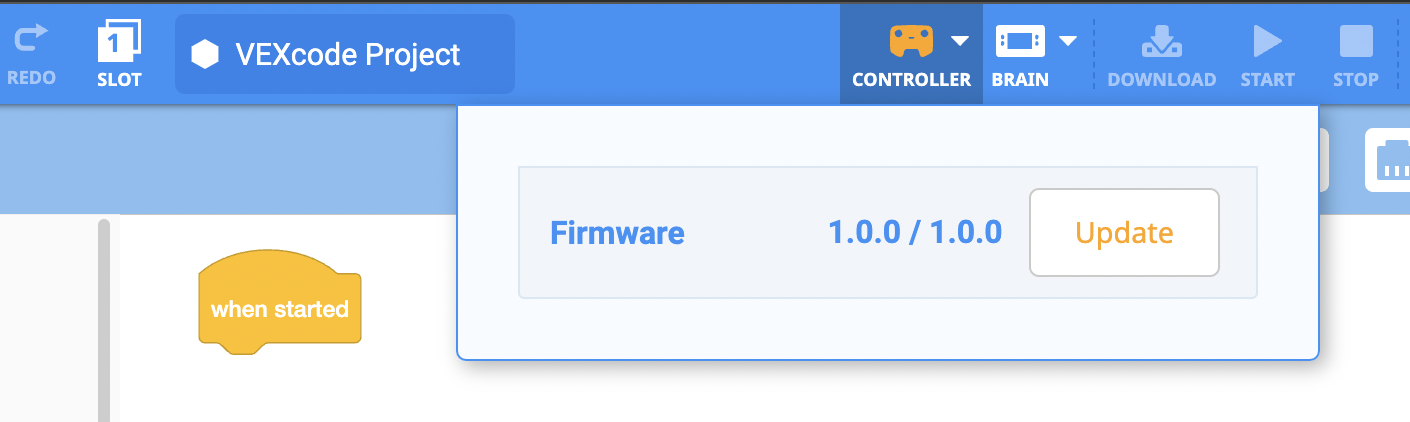

A VEXcode IQ eszköztárán egy narancssárga vezérlő ikon látható, amely azt jelzi, hogy a vezérlő firmware-je elavult. Megnyílt a Vezérlő legördülő menü, és a firmware verziója mellett található egy Frissítés gomb.

A Vezérlő csatlakozik a webalapú VEXcode IQ-hoz, és a Vezérlő ikon az eszköztáron narancssárga.

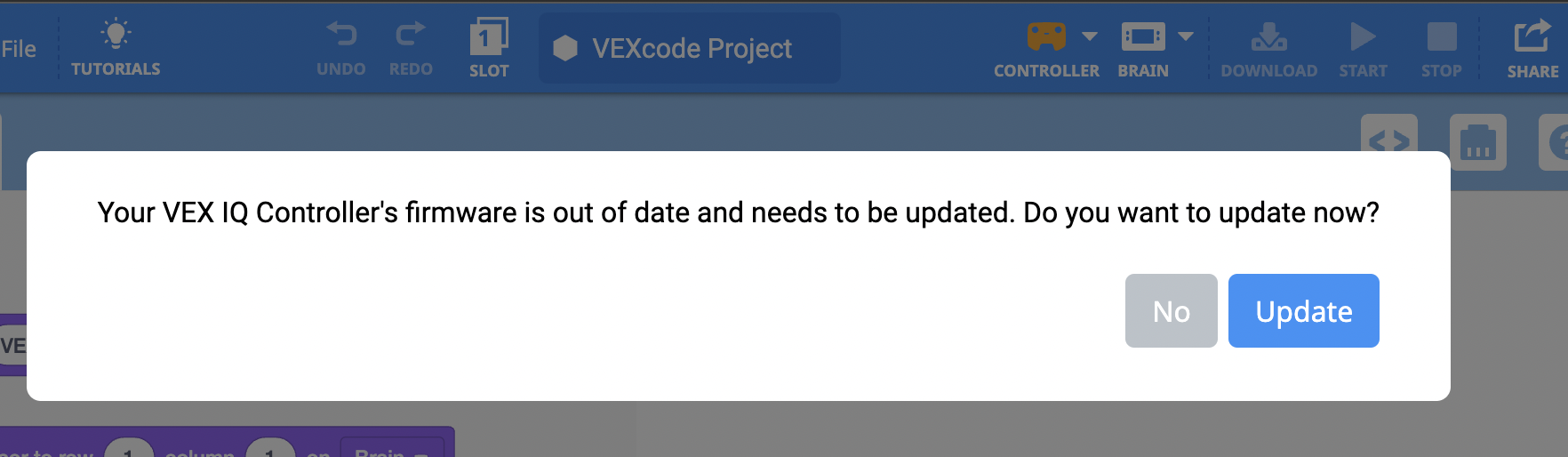

A VEXcode IQ elavult firmware-re vonatkozó üzenet a következő üzenettel jelenik meg: A VEX IQ vezérlő firmware-je elavult, és frissíteni kell. Szeretné most frissíteni? Két gomb található alatta, az egyiken a Nem, a másikon a Frissítés felirat olvasható.

Ha egy Vezérlő USB-C kábelen keresztül csatlakozik a VEXcode IQ-hoz, megjelenik egy kérdés, hogy „Kedd frissíteni most?”

A vezérlő firmware frissítése

VEXcode IQ alkalmazás ikon.

Először győződjön meg arról, hogy a háttérben nincs nyitva más VEX hardverrel működő alkalmazás – például az alkalmazásalapú VEXcode IQ vagy a Visual Studio Code.

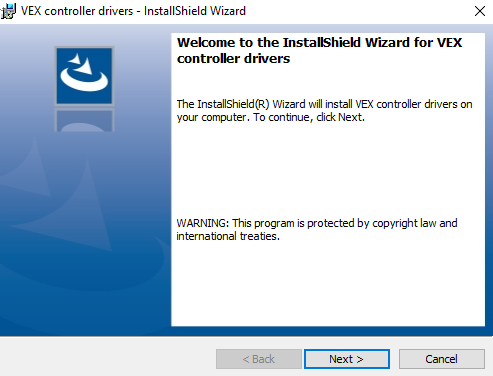

Telepítse a Shield Wizard ablakot a VEX vezérlőillesztőkhöz. Egy üzenet olvasható: Az Install Shield varázsló telepíti a VEX vezérlő illesztőprogramjait a számítógépére. A folytatáshoz kattintson a Tovább gombra.

Ezután töltse le és telepítse a illesztőprogram fájlt.

Az illesztőprogram-fájl telepítésével kapcsolatos további információkért tekintse meg ezt a cikket.

IQ vezérlő USB C kábellel csatlakoztatva a számítógéphez.

USB-C kábel segítségével csatlakoztassa a Vezérlőt a számítógéphez, és győződjön meg róla, hogy be van kapcsolva. A Vezérlő csatlakoztatása után indítsa el Web alapú VEXcode IQalkalmazást.

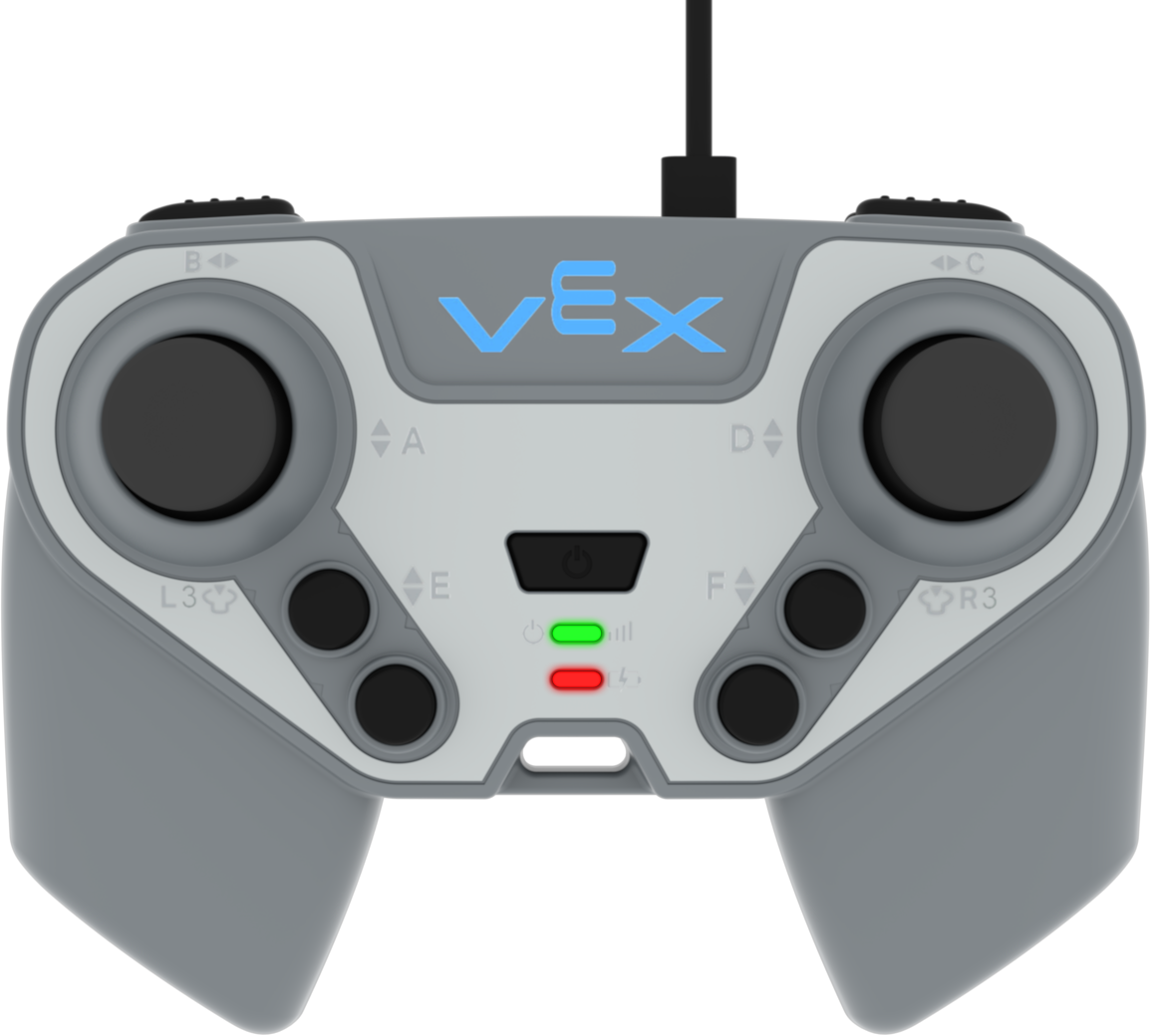

IQ vezérlő USB C kábellel csatlakoztatva a számítógéphez. A tápellátást jelző LED zölden, a töltést jelző LED pedig pirosan világít. Ez azt jelzi, hogy a vezérlő töltődik, és majdnem teljesen fel van töltve.

Ha a Vezérlő USB-C-n keresztül csatlakozik, és be van kapcsolva, mindkét jelzőfény látható lesz a vezérlőn.

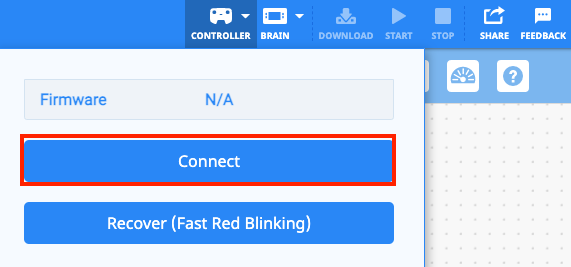

A VEXcode IQ eszköztárán egy fehér vezérlő ikon látható, amely azt jelzi, hogy nincs csatlakoztatva vezérlő. A Vezérlő legördülő menüje meg van nyitva, és a Csatlakozás gomb ki van jelölve.

Csatlakoztassa a Vezérlőt a webalapú VEXcode IQ-hoz jelen cikkhasználatával.

Ha a Vezérlő USB-C-n keresztül csatlakozik, és be van kapcsolva, mindkét jelzőfény látható lesz a vezérlőn.

IQ vezérlő, amelynek bekapcsolt állapotot jelző LED-je pirosan világít és kiemelve világít.

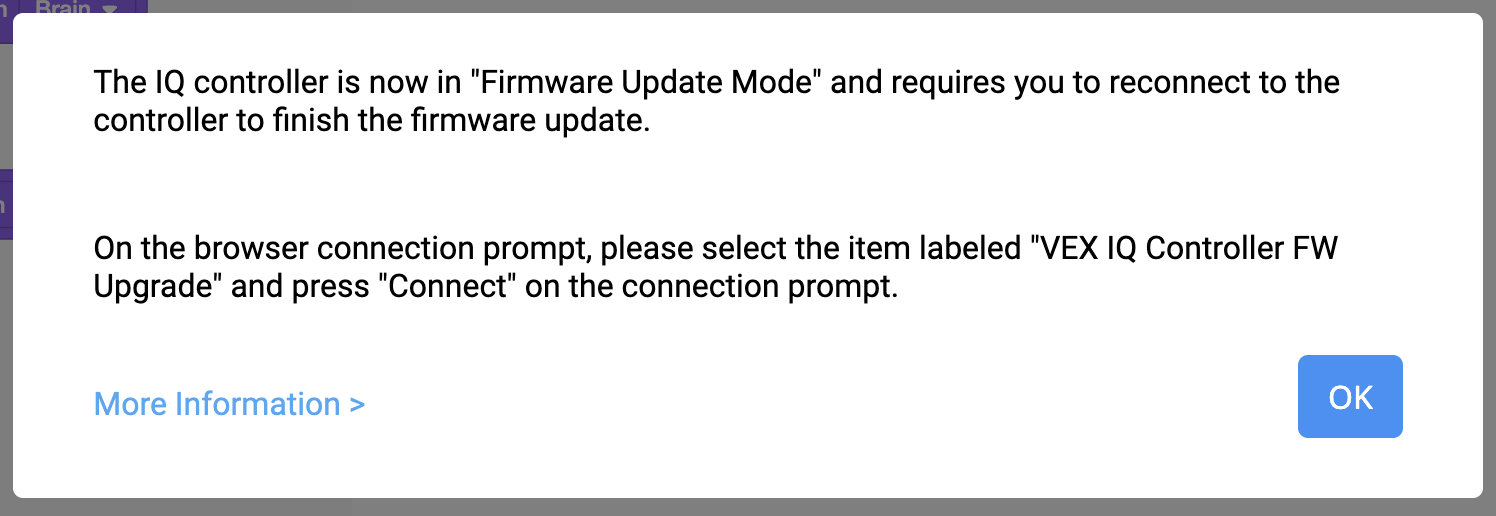

Az „Update” kiválasztása után a vezérlő gyorsan pirosan villogni kezd, és a következő üzenet jelenik meg.

Válassza az „OK” lehetőséget.

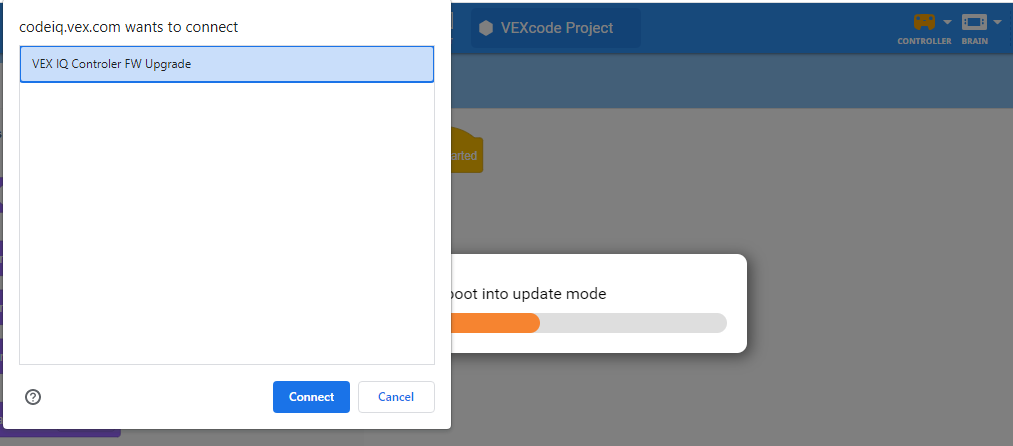

Böngésző csatlakozási ablaka, a kiválasztott VEX IQ vezérlő firmware-frissítése című elemmel.

Válassza a „VEX IQ Controller FW Upgrade”, majd a „Connect” lehetőséget.

Megjegyzés: eltarthat néhány percig, amíg a Vezérlő megjelenik az eszközök listájában.

A vezérlő megszakad, és a következő üzenet jelenik meg.

Válassza az "OK" lehetőséget.

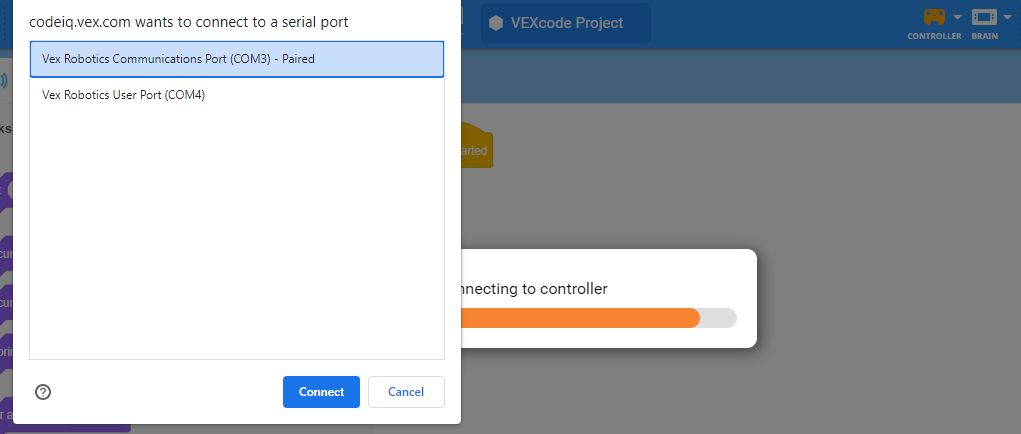

Böngésző csatlakozási ablak két elemmel. Az egyik elem a VEX Robotics kommunikációs port COM3-át, a másik pedig a VEX Robotics felhasználói port COM4-ét mutatja. A Kommunikációs port feliratú elem van kiválasztva.

A Vezérlő ezután megpróbálja újracsatlakozni.

Válassza ki a „Communications Port” feliratú IQ-vezérlőt az elérhető vezérlők listájából, majd a „Connect” elemet.

VEXcode IQ Rádió frissítése üzenet egy folyamatjelző sávval és egy „Rádió frissítése” üzenettel.

Kérjük, várjon, amíg a vezérlő frissül.

Ez eltarthat néhány percig.

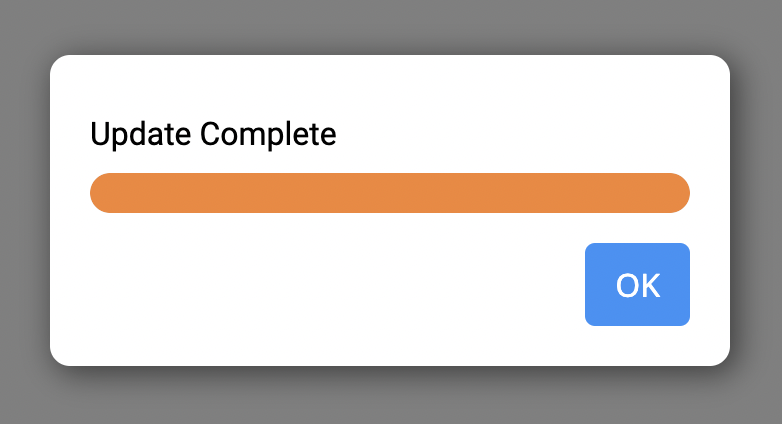

VEXcode IQ Frissítés kész üzenet, amelyen a Frissítés kész felirat olvasható. Van egy OK gomb alatta.

Amikor a frissítés befejeződött, megjelenik egy üzenet.

Válassza az „OK” lehetőséget.

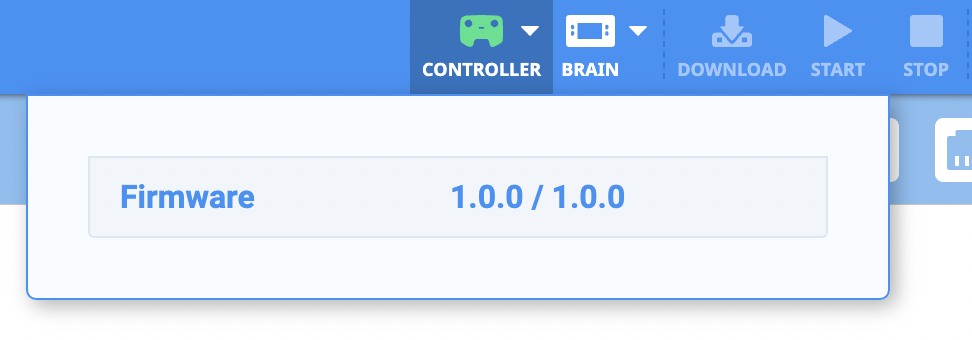

A VEXcode IQ eszköztárán egy zöld vezérlő ikon látható, amely azt jelzi, hogy a vezérlő firmware-je naprakész.

A Vezérlő firmware frissítése megtörtént, és a Vezérlő ikon az Eszköztáron zölden jelenik meg.
