Ez a cikk végigvezeti Önt, hogyan szerelheti fel a Field Control System-et a V5 Portable Competition Fieldre.

V5 versenyrobot építésének 1. lépése, amely bemutatja az alkatrészek részletes elrendezését és az összeszerelési utasításokat a hatékony robotépítéshez.

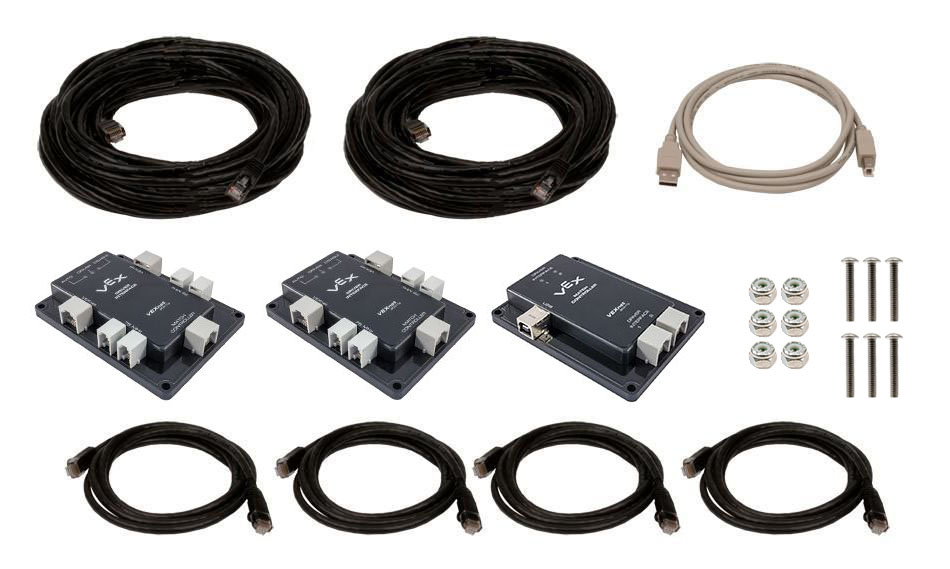

1. Hardver összegyűjtése

Illesztőprogram interfész – 2. mennyiség
Match vezérlő – 1. mennyiség
Nylock anyák – 6. mennyiség
8-32 Csavar 0,5” & 2,0” hosszúság között - 6. darab

A V5 kategóriájú versenyrobot összeszerelési folyamatát bemutató diagram, kiemelve a legfontosabb alkatrészeket és csatlakozásokat.

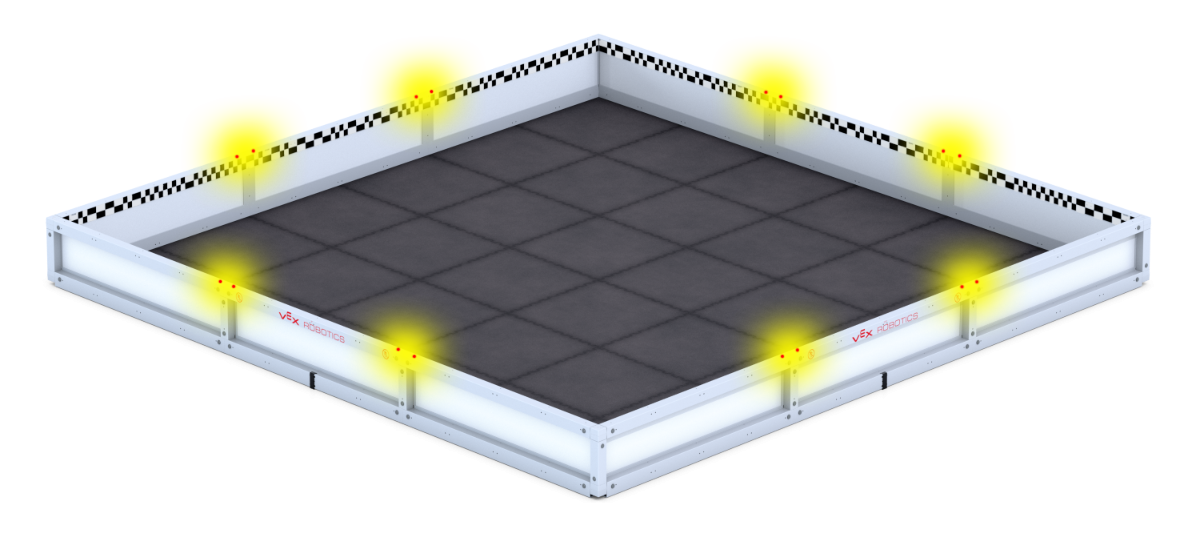

2. Határozza meg az illesztőprogram-interfészek csatlakoztatásának helyét

Határozza meg a piros & kék meghajtó állomásokat.
A vezetői interfészeket a vezetői állomások közelében kell felszerelni.
A vezető interfészek a pálya bármely T-csatlakozós részéhez csatlakoztathatók.

Megjegyzés: A következő lépések (#3-5) követésével rögzíthető a három vezérlőrendszer a szántóföldre.

A versenyrobot összeszerelési folyamatát bemutató diagram, kiemelve a legfontosabb alkatrészeket és azok elrendezését, a V5 kategórialeírás részeként. Folyamatábra, amely bemutatja a V5-ös versenyrobotok építésének lépéseit, kiemelve a tervezési és építési fázisban szerepet játszó kulcsfontosságú összetevőket és folyamatokat.

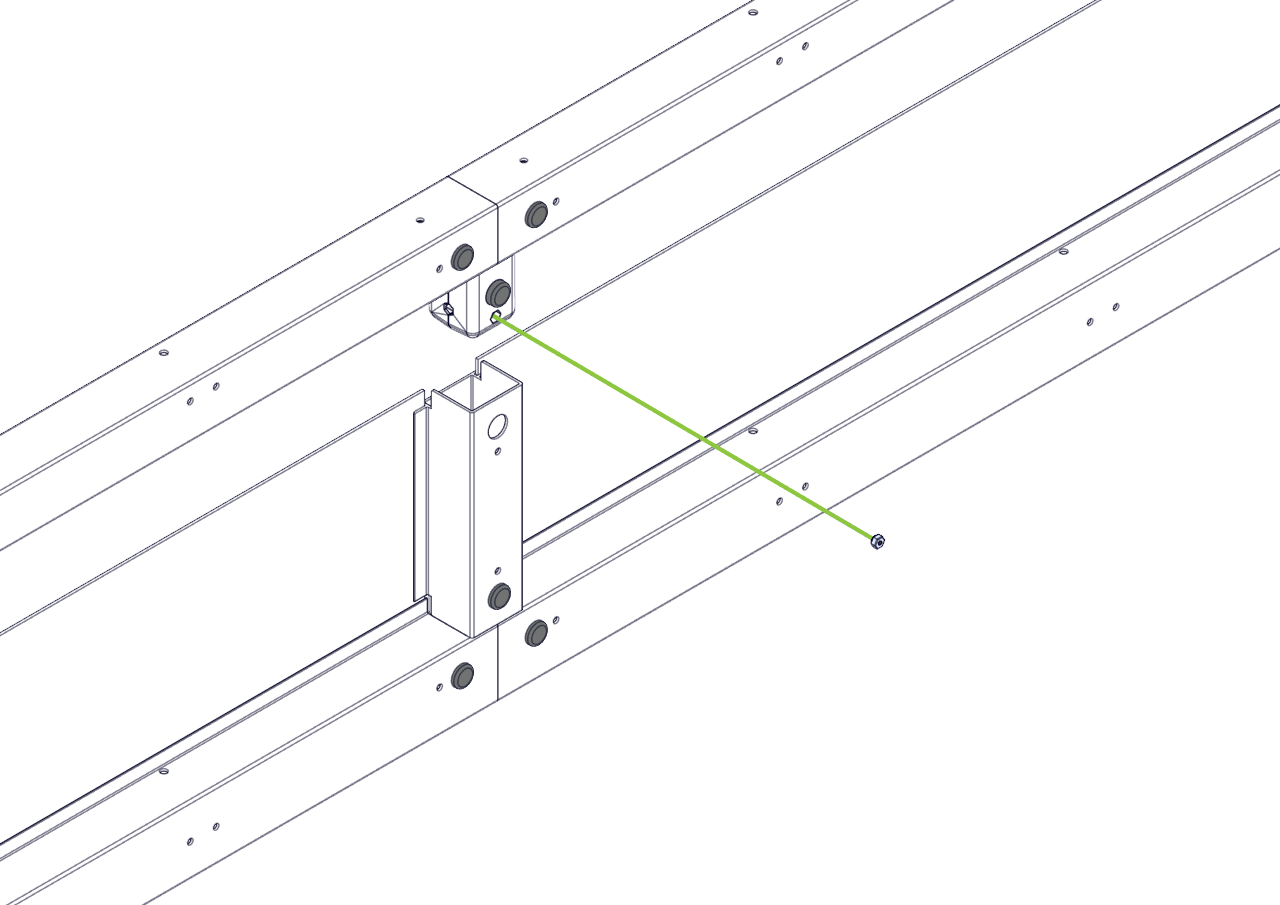

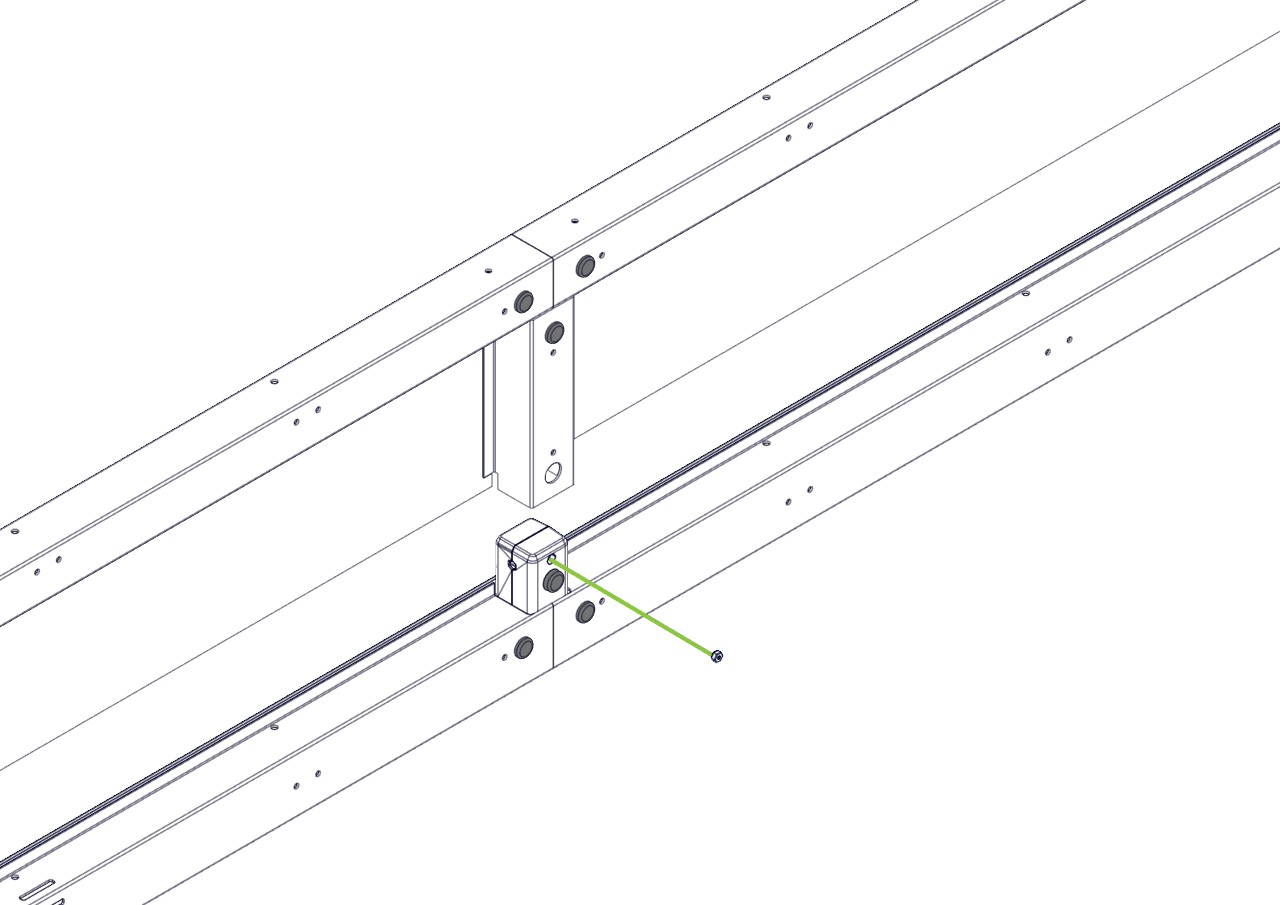

3. Oldja ki a rövid extrudálást mind a felső, mind az alsó T-csatlakozóról.

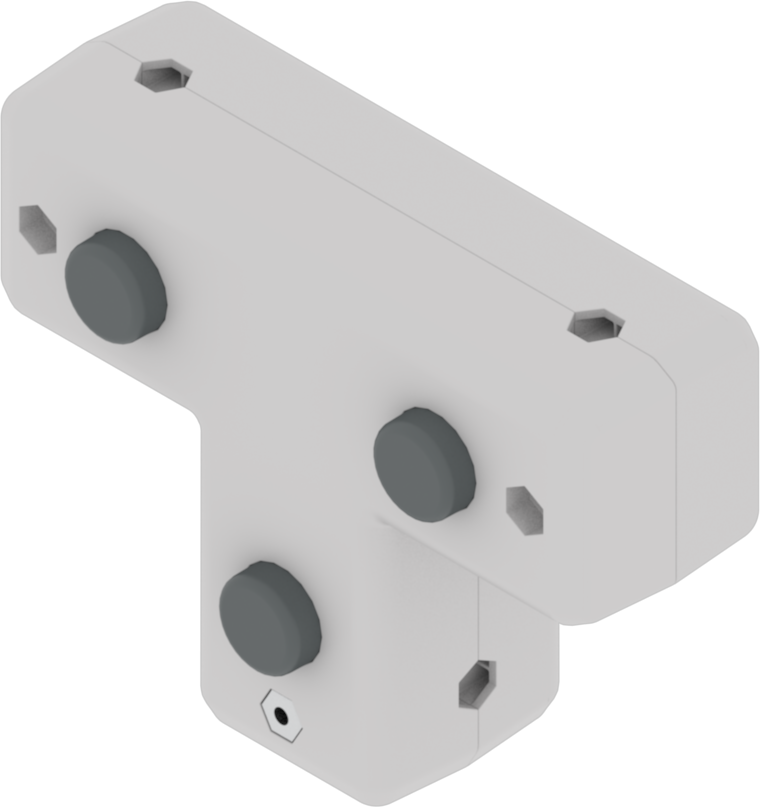

Helyezze a nylock anyákat a T-csatlakozók anyatartóiba.
Ezután helyezze vissza az extrudálást a csatlakozókra.

V5 T-csatlakozó anyával, versenyrobotokban használatos a VEX robotikai rendszer komponenseinek összekapcsolására.

Megjegyzés:győződjön meg arról, hogy a nylock anyák a megfelelő irányban vannak behelyezve.

Képernyőkép a 4.1 lépésről, amely a V5 versenyrobotok tervezési folyamatát illusztrálja, bemutatva a kulcsfontosságú alkatrészeket és az összeszerelési utasításokat a V5 kategória leírásának összefüggésében. Folyamatábra, amely bemutatja a V5 kategóriájú versenyrobotok tervezésének lépéseit, kiemelve a robotfejlesztési munkafolyamat kulcsfontosságú folyamatait és döntéseit.

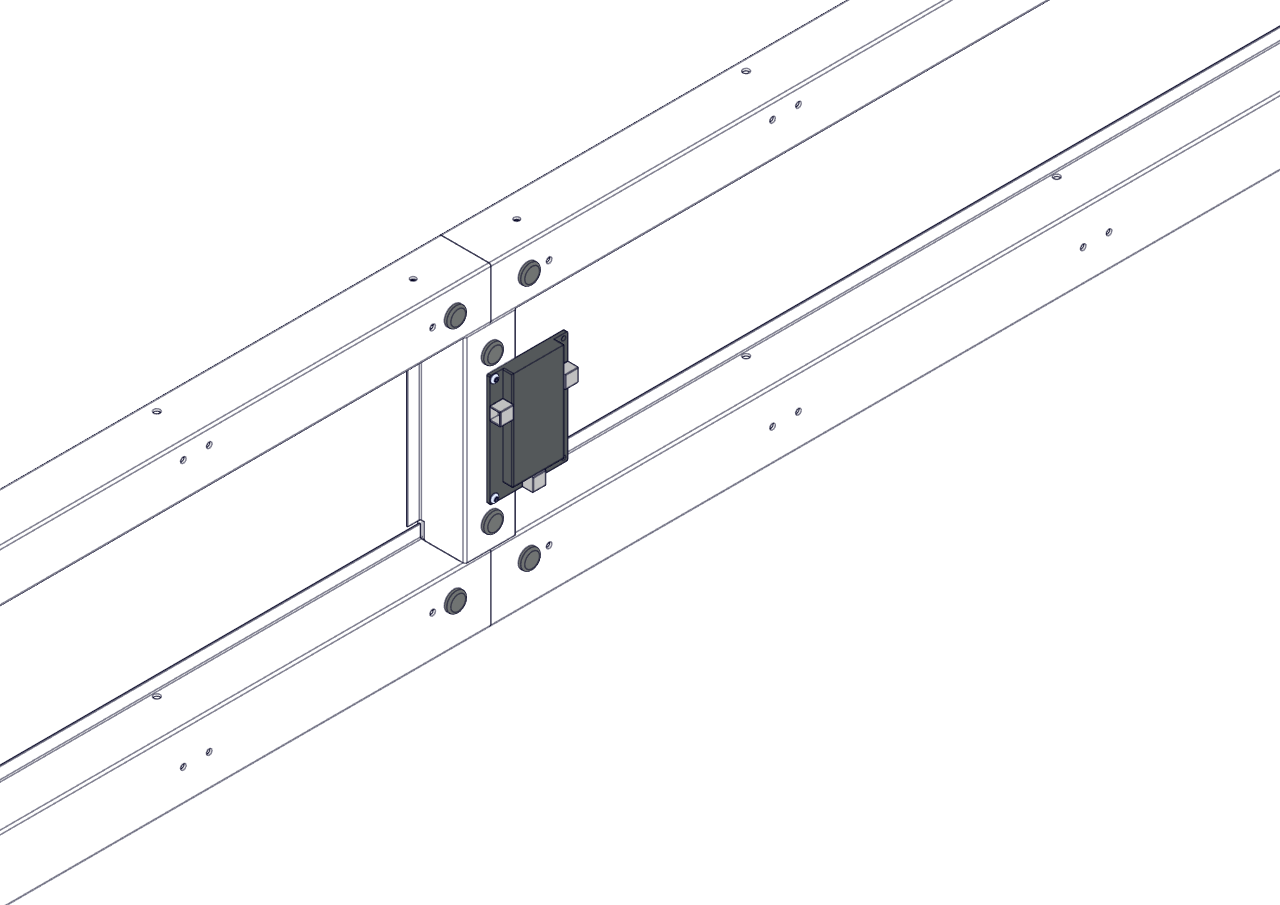

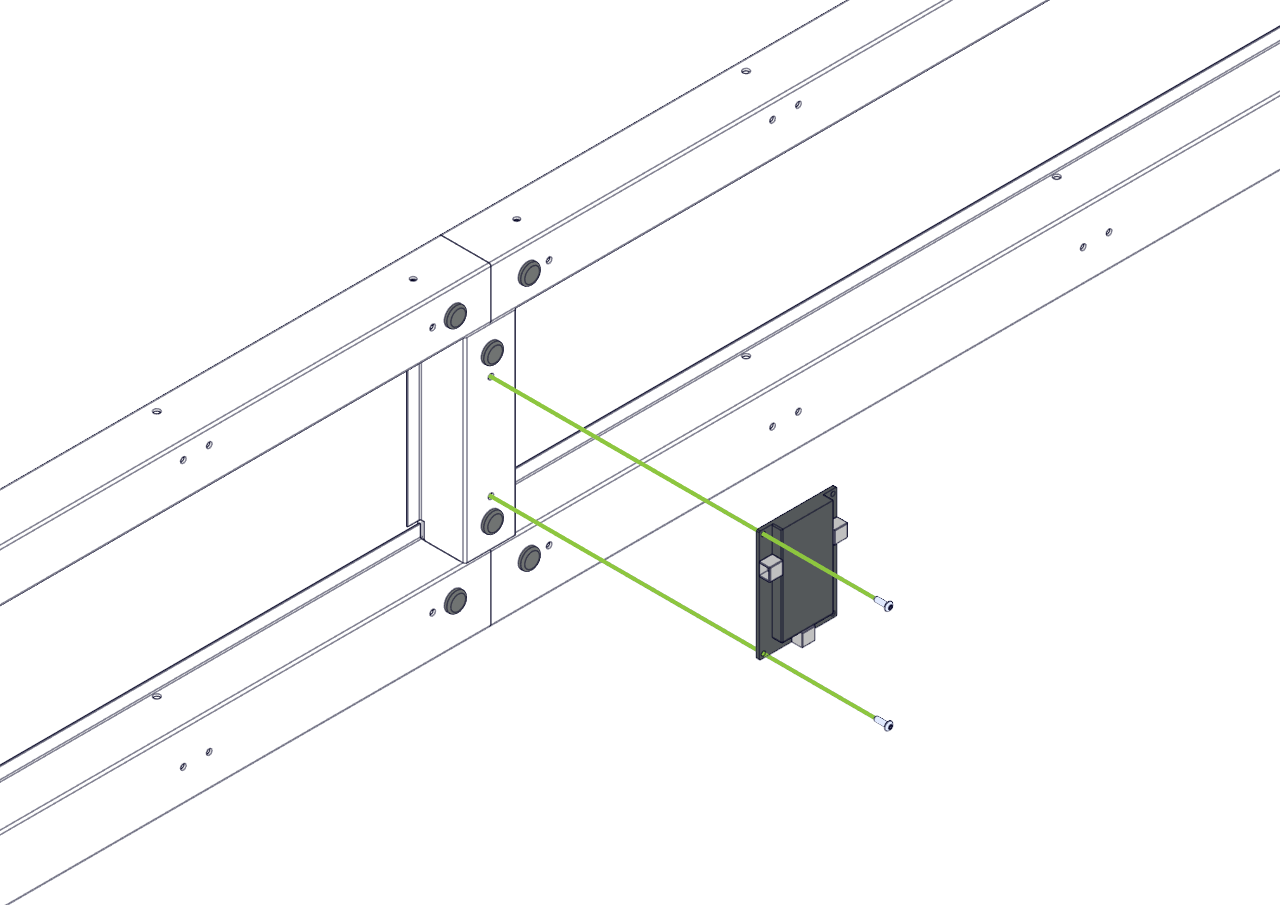

4. Rögzítse a meghajtó interfészt a rövid extrudáláshoz két 8-32 csavar segítségével.

Győződjön meg arról, hogy a csavarok teljesen meg vannak húzva, és a meghajtó interfész biztonságos.

A V5 kategóriájú versenyrobot összeszerelési folyamatát bemutató diagram, kiemelve a legfontosabb alkatrészeket és csatlakozásokat.

5. Határozza meg a meccsvezérlő csatlakoztatásának helyét.

Keresse meg a számítógéphez legközelebbi helyet, amelyet a mérkőzések ellenőrzésére használnak.
Szerelje fel a mérkőzésvezérlőt a fenti lépésekben bemutatott irányban

A VEX V5 vezérlőrendszer rajza hordozható terepbeállítással, amely bemutatja a versenyrobotok komponenseit és elrendezését, bemutatja a csatlakoztathatóságot és a konfigurációt az optimális teljesítmény érdekében a robotika versenyeken.

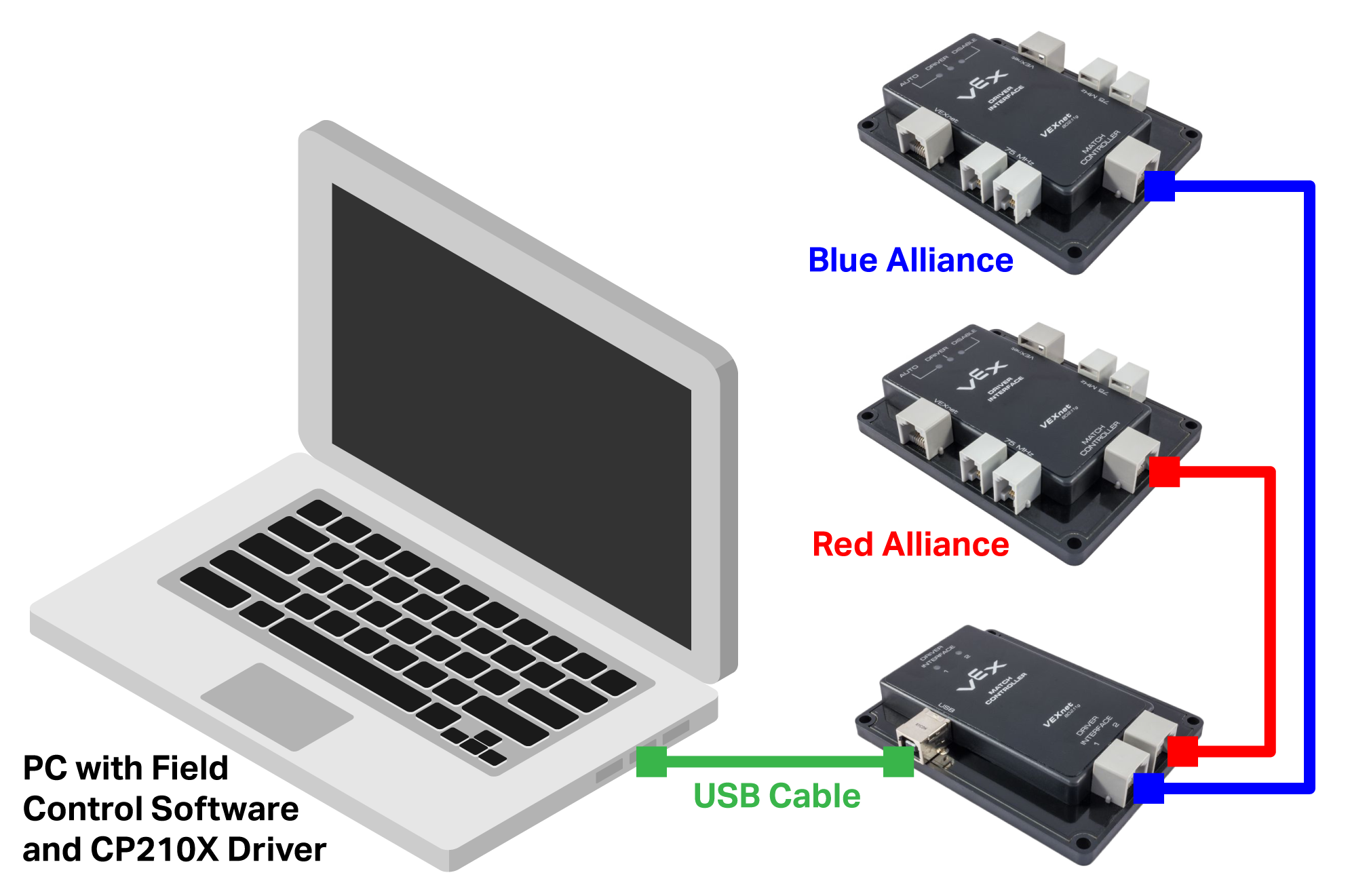

6. Kösse be a mezőt.

Kövesse a VEXnet Field Control System felhasználói kézikönyvbenlátható diagramot.
