A VEX V5 Brain és a webalapú VEXcode V5 Chromebookon való csatlakoztatásához mindössze néhány lépés szükséges.

VEX V5 Brain csatlakoztatása webalapú VEXcode V5-ből Chromebookon

A V5 Brain bekapcsológomb illusztrációja, amely bemutatja a bekapcsológomb helyét és kialakítását a V5 Brainhez való csatlakozáshoz robotikai alkalmazásokban.

Győződjön meg arról, hogy a V5 akkumulátor fel van töltve, és csatlakoztatva van a V5 Brainhez.

Kapcsolja be az agyat az agy bekapcsológombjának megnyomásával.

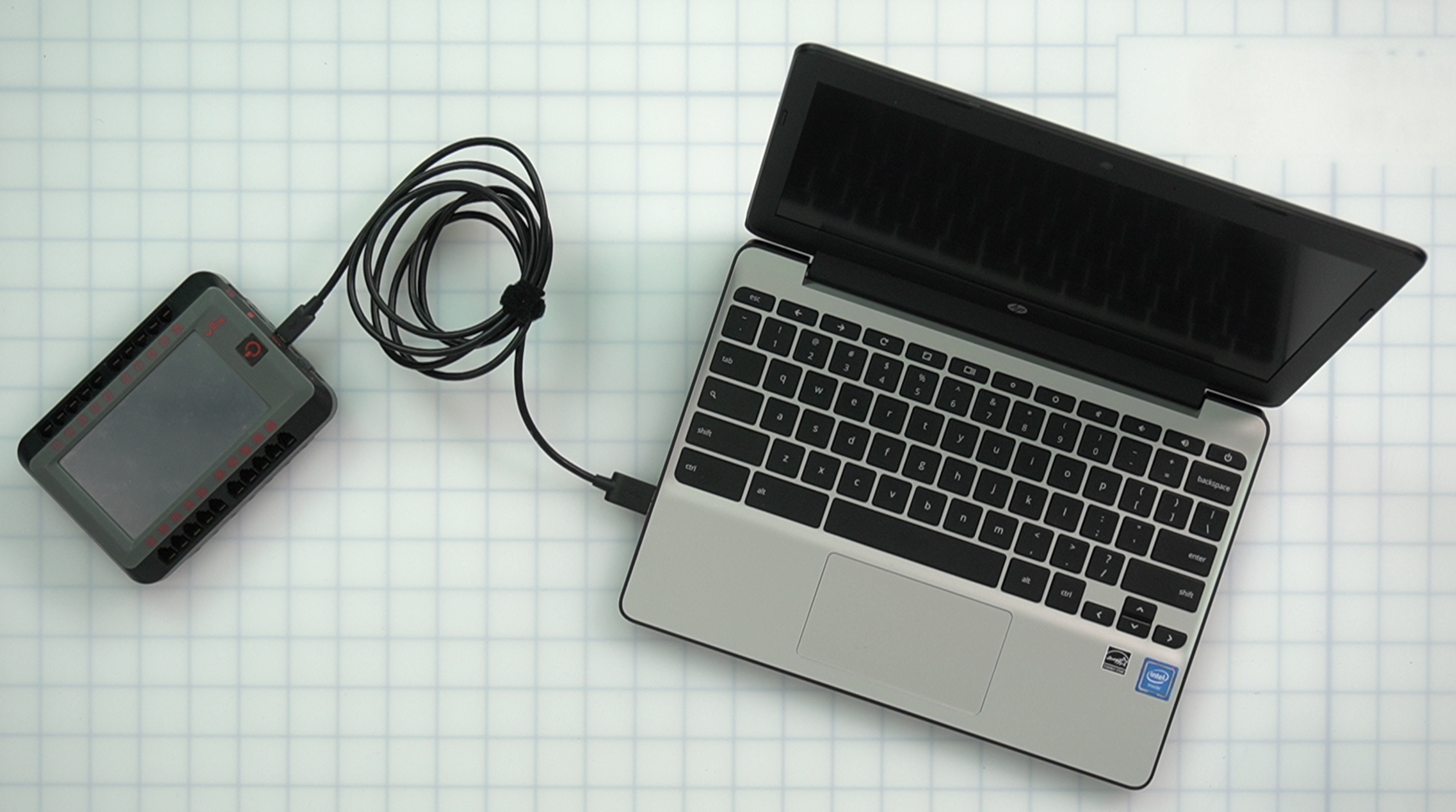

Áramforráshoz csatlakoztatott V5 Chromebook, amely a töltésjelzőt mutatja a képernyőn, illusztrálva a Brainhez való csatlakozás folyamatát a V5 robotikai rendszerben.

Csatlakoztassa a V5 Braint Chromebookjához a Micro-USB-kábel segítségével.

Megjegyzés:A V5 Brainnek a csatlakozási folyamat során a Chromebookhoz csatlakoztatva kell maradnia.

Képernyőkép a V5 Brain csatlakozási folyamatáról, beleértve a feliratozott portokat és alkatrészeket, és bemutatja, hogyan lehet különféle eszközöket csatlakoztatni a VEX V5 Brainhez robotikai projektekhez.

Indítsa el a webalapú VEXcode V5-öt a codev5.vex.com webhelyre navigálva.

Válassza ki az Agy ikont az Eszköztáron.

Képernyőkép, amely a V5 Brainhez való kapcsolódási folyamatot szemlélteti, kiemelve a legfontosabb összetevőket és a beállítás lépéseit a V5 kategória leírása részben.

Válassza a „Csatlakozás” lehetőséget.

Képernyőkép, amely a VEX V5 Brainhez való csatlakozási folyamatot mutatja, beleértve a motorok és érzékelők feliratozott portjait és csatlakozásait, bemutatva a robotikai projektek beállítását.

Megjelenik egy szövegmező, amely elmagyarázza, hogy a legalacsonyabb azonosítószámmal rendelkező agyat kell kiválasztania. A csatlakozási ablak megnyitásához válassza a „Folytatás” lehetőséget a szövegmezőben.

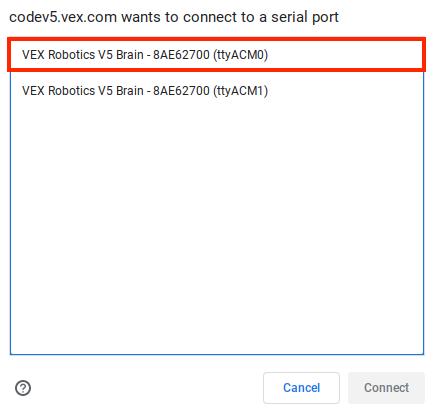

Képernyőkép, amely a V5 Brain csatlakozási felületet mutatja, részletezi az eszközök csatlakoztatásának lépéseit, feliratozott portokkal és vizuális jelzőkkel a V5 robotikai rendszer megfelelő beállításához.

Válassza ki a legalacsonyabb azonosítószámú V5 Braint az elérhető Brains listából.

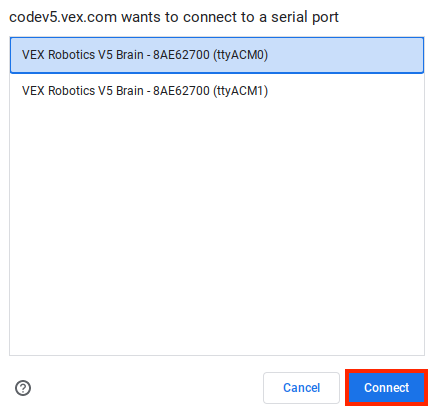

Képernyőkép, amely a VEX V5 Brain csatlakozási interfészt mutatja, bemutatva az érzékelők és motorok portjait és csatlakozásait, az egyes összetevők címkéivel, hogy segítsenek a felhasználóknak megérteni, hogyan kell eszközöket csatlakoztatni a V5 Brainhez.

Válassza a „Csatlakozás” gombot, miután kiválasztotta a legalacsonyabb számozású V5Brain ID-t.

Képernyőkép, amely a VEX V5 Brainhez való csatlakozás folyamatát mutatja, bemutatva a különböző portokat és jelzőket a sikeres beállításhoz és működéshez.

A V5 Brain sikeres csatlakoztatása után a Brain ikon zöldre vált.

Képernyőkép, amely a V5 Brain csatlakozási beállítását mutatja, bemutatva az érzékelők és motorok portjait és vezetékeit robotikai konfigurációban.

Ha a kapcsolat sikertelen volt, egy másik szövegmező jelenik meg, és arra kéri, hogy válassza ki a különböző azonosítószámú Agyat.

A VEX V5 Brain leválasztása a webalapú VEXcode V5-ről a Chromebookon

Ábra, amely bemutatja, hogyan kell V5-ös Chromebookot a Brainhez csatlakoztatni, illusztrálva a sikeres csatlakozáshoz szükséges portokat és kábeleket.

Eszközének V5 Brainről való leválasztásához húzza ki a Micro-USB-kábelt a Chromebookból vagy a V5 Brainből.

A V5 Brain bekapcsológomb illusztrációja, amely bemutatja a bekapcsológomb helyét és kialakítását a V5 Brainhez való csatlakozáshoz robotikai alkalmazásokban.

A V5 Brain-t a webalapú VEXcode V5-ről is leválaszthatja, ha kikapcsolja a Brain-t.

Kapcsolja ki az agyat a bekapcsológomb lenyomva tartásával, amíg az agy képernyője elsötétül.
