VEX IQ-t használ (1. generáció)? Lásd ezt a cikket.
Figyelje meg, hogy a VEX IQ (2. generációs) vezérlőn két különböző jelzőlámpa található.

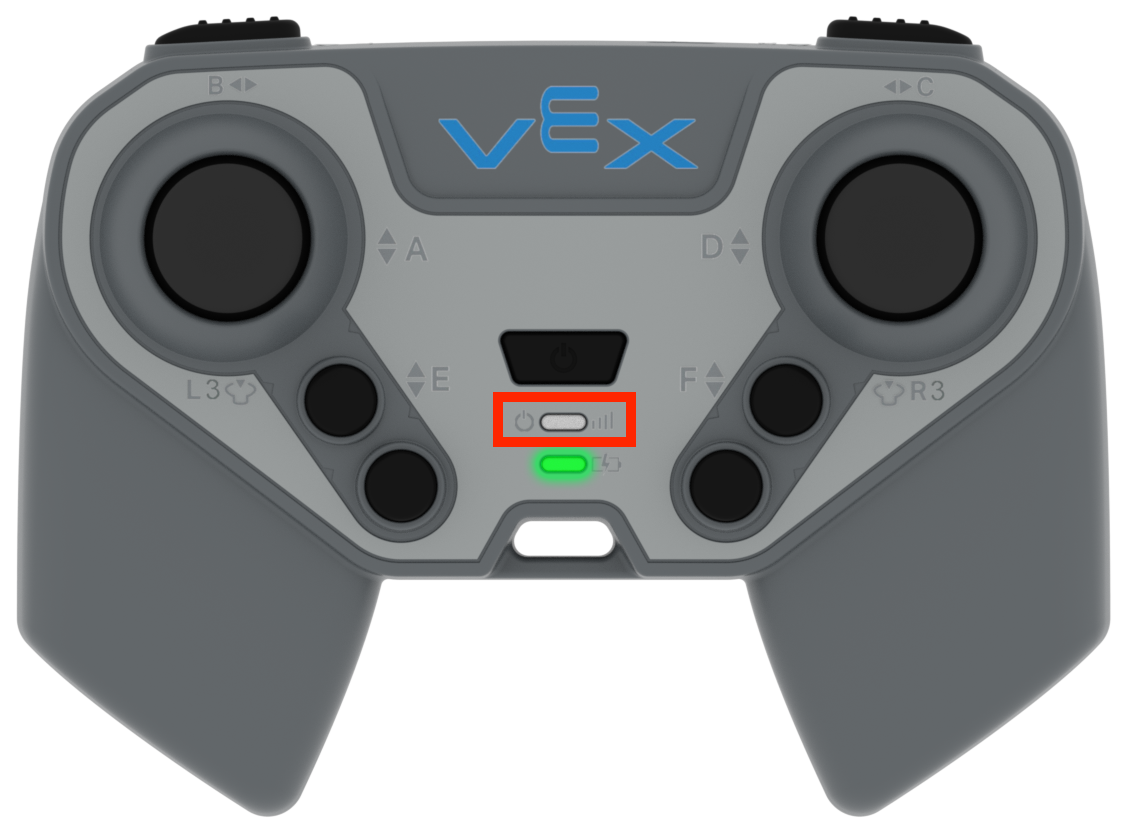

Tápellátás LED
Az első jelzőfényt Power LED-nek hívják.
A Power LED három lehetséges színe jelzi a VEX IQ Controller akkumulátor és a VEX IQ Radio Link állapotát:
| Power LED szín | Vezérlő állapota | Vezérlő akkumulátor állapota | |
|---|---|---|---|
|
|
Szilárd zöld | Vezérlő BE – NINCS párosítva agyvel | Vezérlő Az akkumulátor töltöttségi szintje elegendő |
|
|
Villogó zöld | Vezérlő BE – Aggyal párosítva | Vezérlő Az akkumulátor töltöttségi szintje elegendő |
|
|
Szilárd sárga | Aktív párosítás | |
|
|
Folyamatos piros | Vezérlő BE | Vezérlő Az akkumulátor töltöttségi szintje alacsony |
|
|
Villogó piros | Vezérlő BE – Aggyal párosítva | Vezérlő Az akkumulátor töltöttségi szintje alacsony |
|
|
Gyors piros villogás | A vezérlő firmware-je nem töltődik be. Cikk megtekintése. | N/A |
Ha a Vezérlő nincs vezeték nélkül csatlakoztatva egy VEX IQ Brainhez, tekintse meg ezt a cikket további információkért a VEX IQ (2. generációs) vezérlő és Brain vezeték nélküli párosításáról.

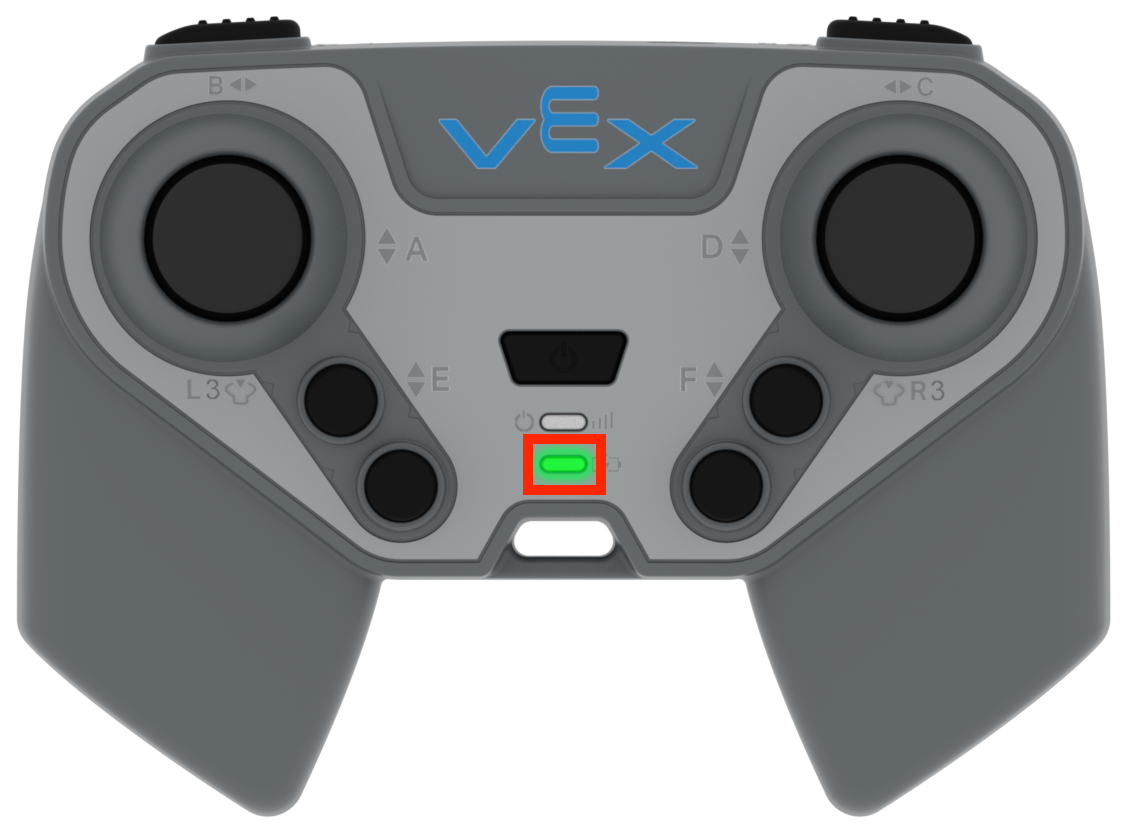

Töltő LED
A második a Charge LED. Ez a LED csak akkor világít, ha a vezérlő töltőhöz van csatlakoztatva.
A Charge LED-nek három lehetséges színe van: zöld, piros és szürke.
| Töltő LED szín | Állapot | |
|---|---|---|
|
|
Szilárd zöld | A vezérlő akkumulátora teljesen fel van töltve |
|
|
Folyamatos piros | Vezérlő Az akkumulátor töltése folyamatban van |
|
|
Villogó piros | Vezérlő Akkumulátor hiba |
|
|
Ki | Nem tölt |
A VEX IQ (2. generációs) vezérlő feltöltésével kapcsolatos információkért lásd ezt az cikket.
