A VEX IQ (2nd gen) Brain Sensor Dashboard segítségével megtekintheti a csatlakoztatott motor vagy érzékelő adatait.

Az Agy képernyője megjelenik a Főmenüben az Eszközök opció kiválasztásával. Az Eszközök a harmadik lehetőség a Kezdőlap menüben.

A bal és jobb gombbal jelölje ki az Eszközök menüpontot, majd nyomja meg az Ellenőrzés gombot az Eszközök kiválasztásához.

Az Agy képernyője az Eszközök menüben jelenik meg, ahol valós időben jelennek meg az információk a csatlakoztatott eszközökről. Három képernyőképen látható, hogy a Jobbra gombbal navigálhat az optikai érzékelőhöz és kiválaszthatja azt. Az Optikai érzékelő a harmadik lehetőség az Eszközök menüben.

Az Eszközök menüben láthatja a csatlakoztatott eszközöket a roboton.

A bal és jobb gombbal jelölje ki a kívánt érzékelőt, majd nyomja meg az Ellenőrzés gombot a kiválasztásához.

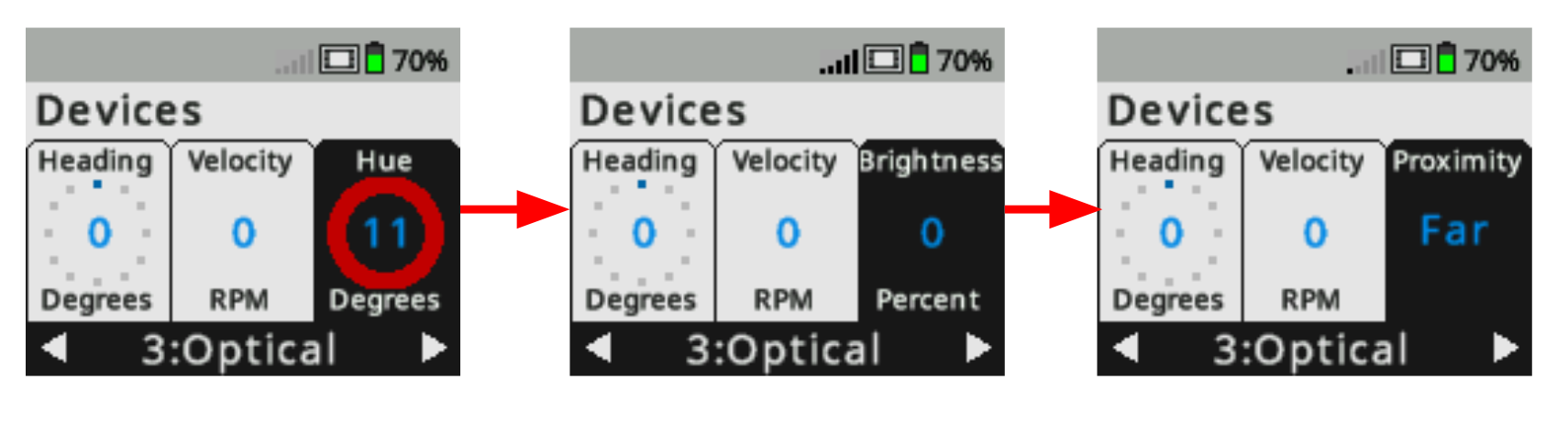

Az agy képernyője az Eszközök menüben jelenik meg, és az Optikai érzékelő van kiválasztva. Három képernyőképen látható, hogy az Ellenőrzés gombot használják az optikai érzékelő adatbeállításai közötti görgetéshez. Először az érzékelő a színárnyalat értéket, majd a fényerőt, majd a közelséget jelzi.

Ha egynél több adattípust jelentett az érzékelő, akkor az Ellenőrzés gombbal görgetheti a szenzoradatok beállításait.

Ezen a példaképen az optikai érzékelő árnyalatértéket, fényerőt vagy közelséget mutathat.

Az Agy képernyője az Eszközök menüből megnyitott Optikai érzékelő műszerfallal jelenik meg. Információk jelennek meg az érzékelőről, például a színárnyalatról, a LED-ről, a fényerőről, a közelségről és az érzékelő intelligens portjáról.

Továbbra is nyomja meg az Ellenőrzés gombot, amíg meg nem jelenik a kiválasztott érzékelő kívánt irányítópult-nézete.

Ez a példakép az érzékelő műszerfalát mutatja az optikai érzékelőhöz. A műszerfalon látható a port, amelyhez az optikai érzékelő csatlakozik, valamint a színárnyalat értéke, a szín, a LED, a fényerő és a közelség adatai.
