Csupán néhány lépésre van szükség ahhoz, hogy egy VEX IQ (2. generációs) agyat csatlakoztasson az alkalmazásalapú VEXcode IQ-hoz iPaden. Mielőtt elkezdené, győződjön meg arról, hogy ismeri agyának nevét. Az agy elnevezéséhez segítségért lásd ezt a cikket

VEX IQ agy csatlakoztatása

Az ábra egy akkumulátor IQ agyhoz való csatlakoztatását mutatja. Egy nyíl jelzi, hogy az akkumulátort az agy alján található töltőportba kell csúsztatni. Az akkumulátor úgy van elhelyezve, hogy a retesz az agytól elfelé nézzen.

Helyezze be az akkumulátort az IQ Brainbe.

Az ábra egy ujjat mutat, amely lenyomva tartja az Agy Ellenőrzés gombját a bekapcsoláshoz.

Kapcsolja be az IQ Brain-t a pipa gomb megnyomásával.

Indítsa el az alkalmazásalapú VEXcode IQ-t.

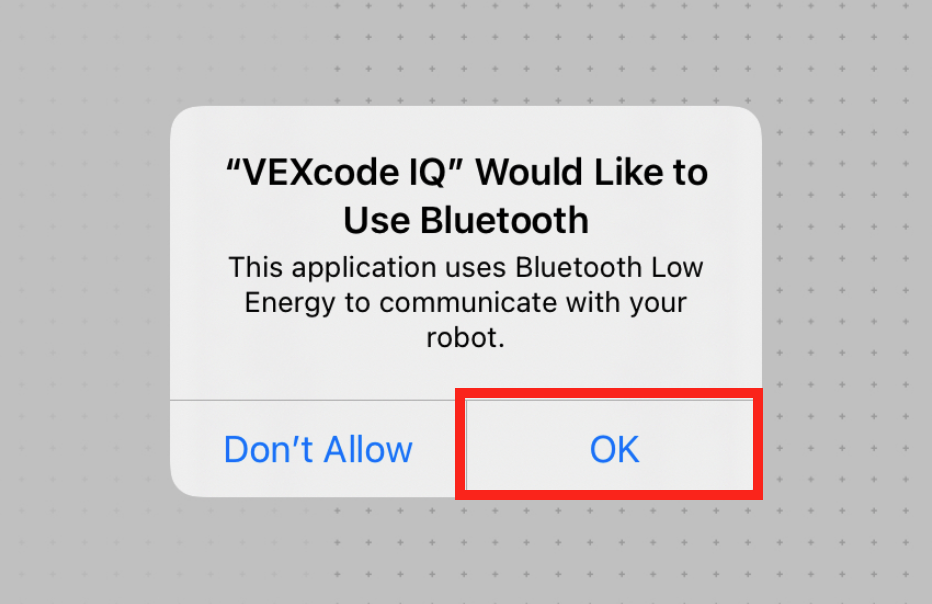

iPad Bluetooth üzenet, amelyen a VEXcode IQ felirat olvasható: Bluetooth-t szeretne használni. Ez az alkalmazás Bluetooth Low Energy technológiát használ a robottal való kommunikációhoz. Két gomb található alatta, az egyiken a „Tiltás”, a másikon pedig az „OK” felirat olvasható. Az OK gomb kiemelten jelenik meg.

A VEXcode IQ elindításakor a Bluetooth használatának ellenőrzését kérő üzenet jelenhet meg. Válassza az "OK" lehetőséget.

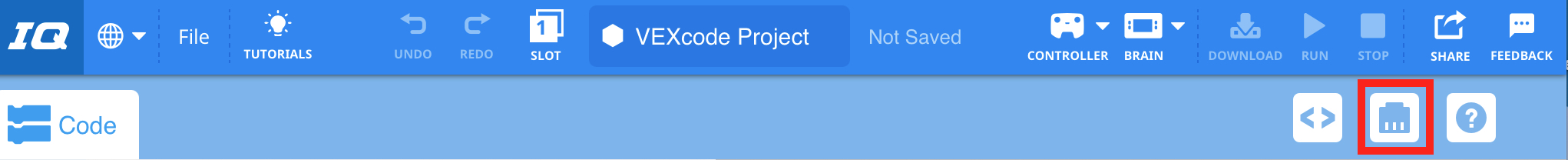

A VEXcode IQ eszköztáron az Eszközök ikon kiemelve látható a Kódmegjelenítő és a Súgó ikonok között.

Válassza az Eszköz ablak ikonját az Eszközök ablak megnyitásához.

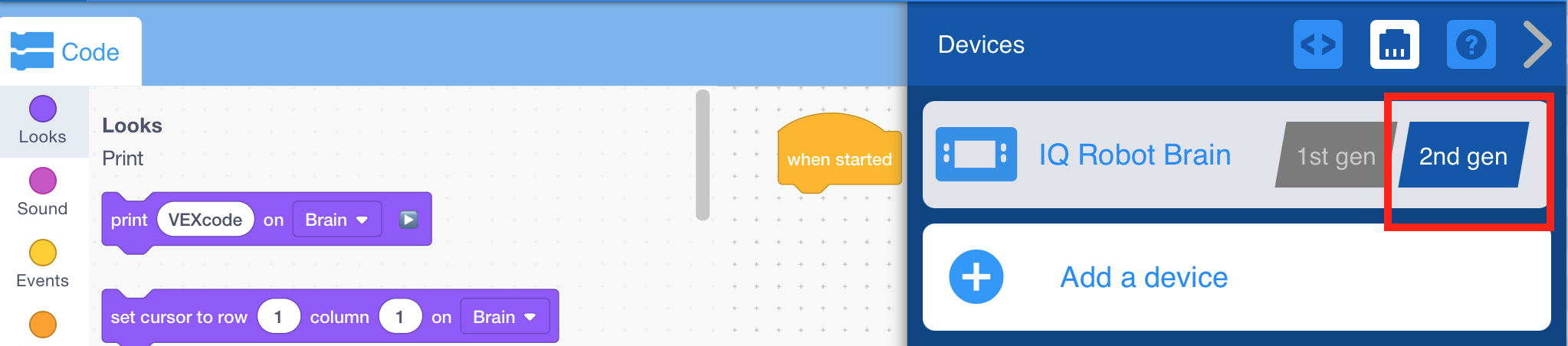

VEXcode IQ Eszközök menü az IQ Robot Brain generálási beállítással. Ez a beállítás a 2. generációs opcióra van állítva, és ki van jelölve.

Válassza a '2nd gen' gombot, jelezve, hogy egy (2nd gen) Brainhez csatlakozik, majd zárja be az Eszközök ablakot.

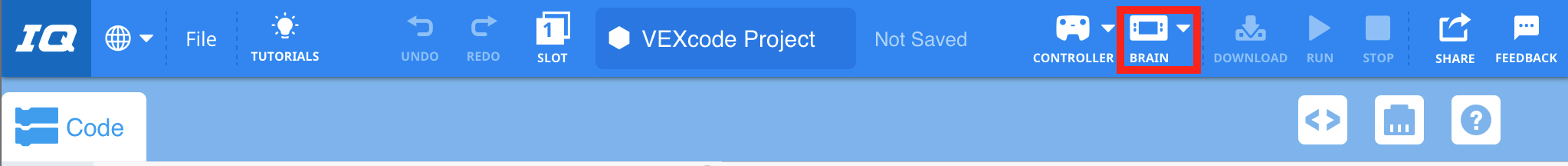

VEXcode IQ, az eszköztáron az Agy ikon kiemelve a Vezérlő és a Letöltés ikonok között.

Válassza az Agy gombot.

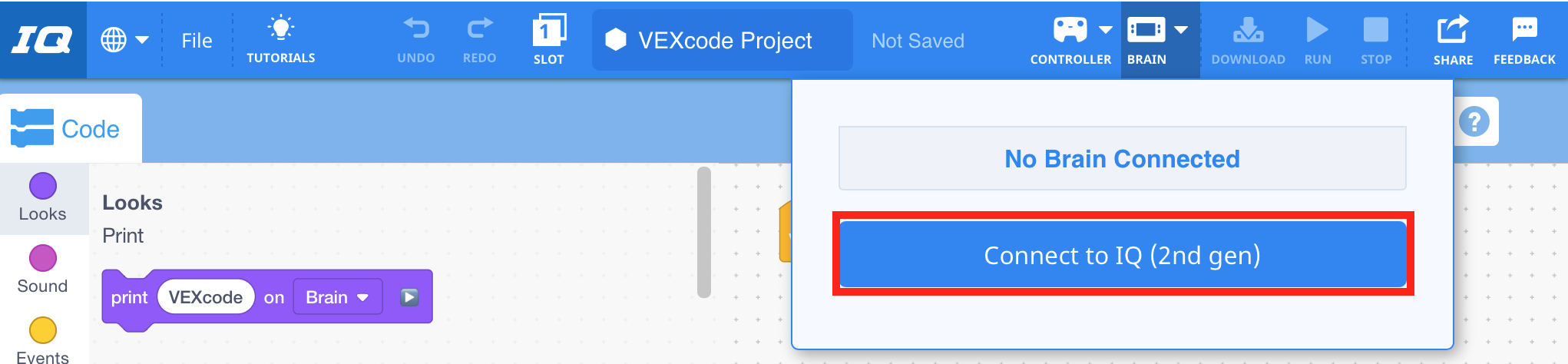

VEXcode IQ, megnyitva az Agy legördülő menüt és kiemelve a Csatlakozás az IQ-hoz (2. generáció) gombot.

Válassza a "Csatlakozás az IQ-hoz (2. generáció)" lehetőséget.

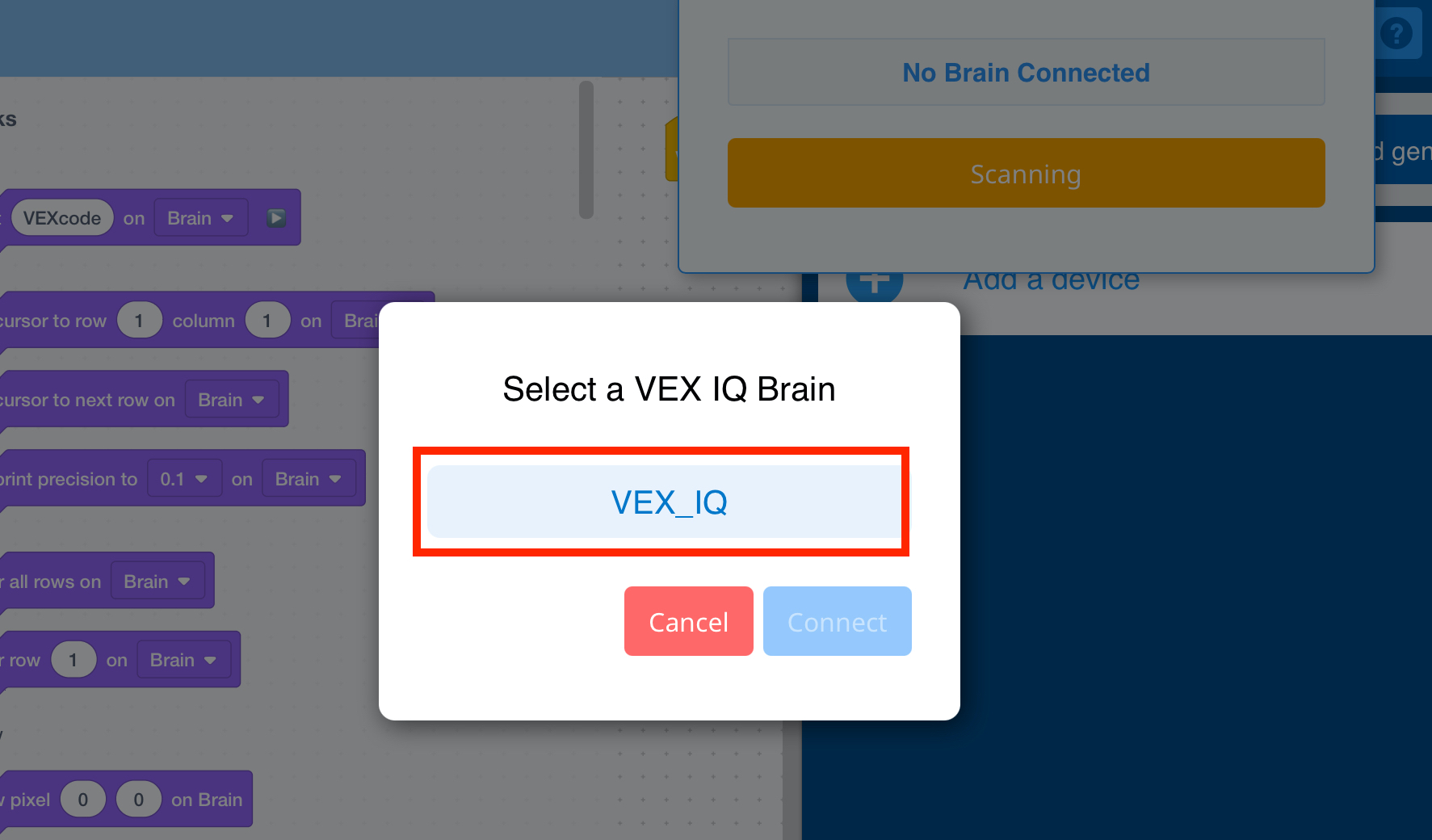

VEXcode IQ Válassz egy VEX IQ Brain promptot, amely tartalmazza a csatlakoztatni kívánt IQ Brain-ek listáját. Ebben a példában csak egy Agy szerepel, és az van kiemelve.

Megjelenik az elérhető IQ-agyok listája. Válassza ki annak az Agynak a nevét, amelyhez csatlakozni szeretne.

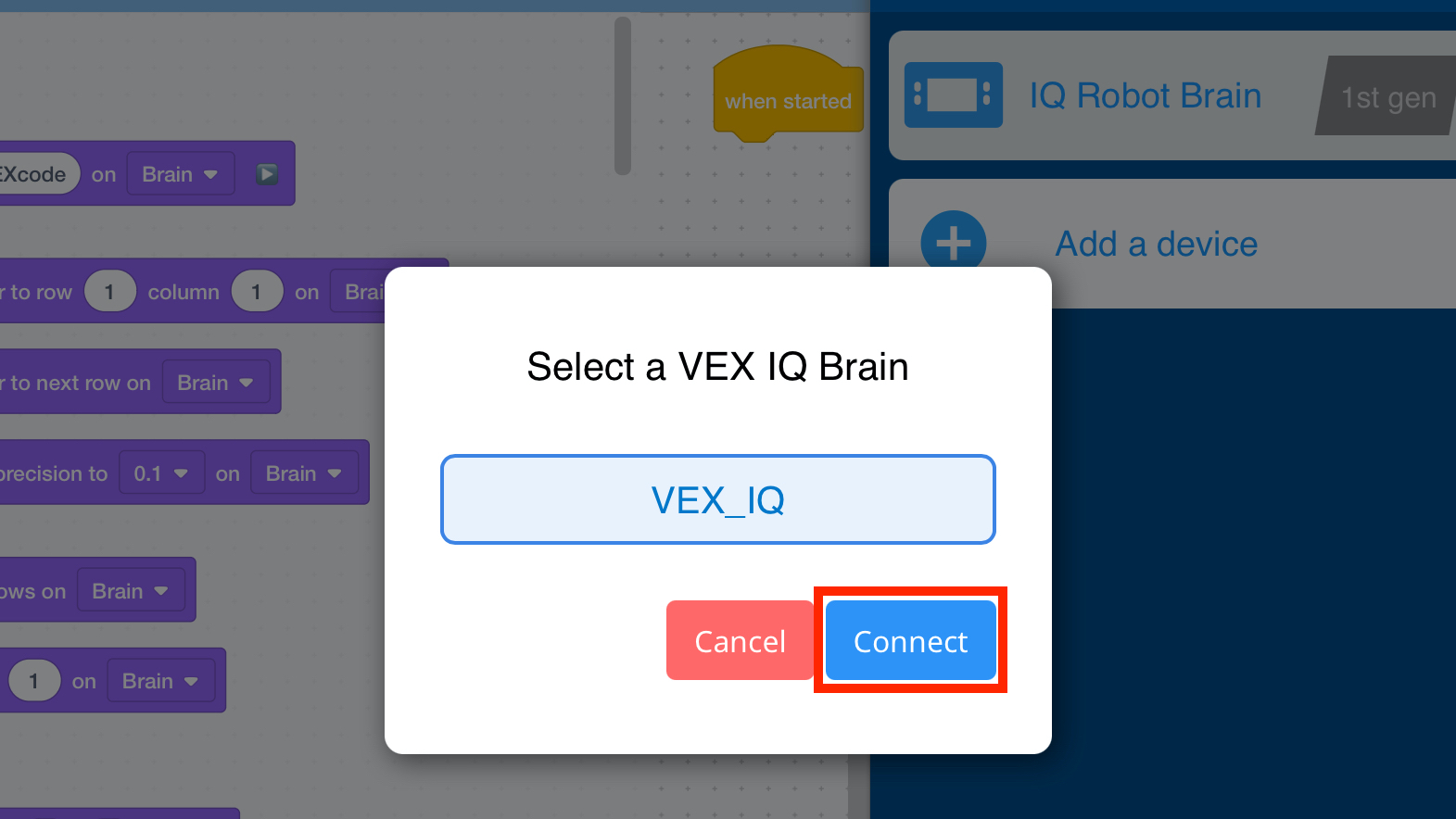

VEXcode IQ Válassz egy VEX IQ Brain promptot, amely tartalmazza a csatlakoztatni kívánt IQ Brain-ek listáját. Az Agy van kiválasztva, és az alatta lévő Csatlakozás gomb van kiemelve.

Miután kiválasztotta a Brain-t, kattintson a „Csatlakozás” gombra.

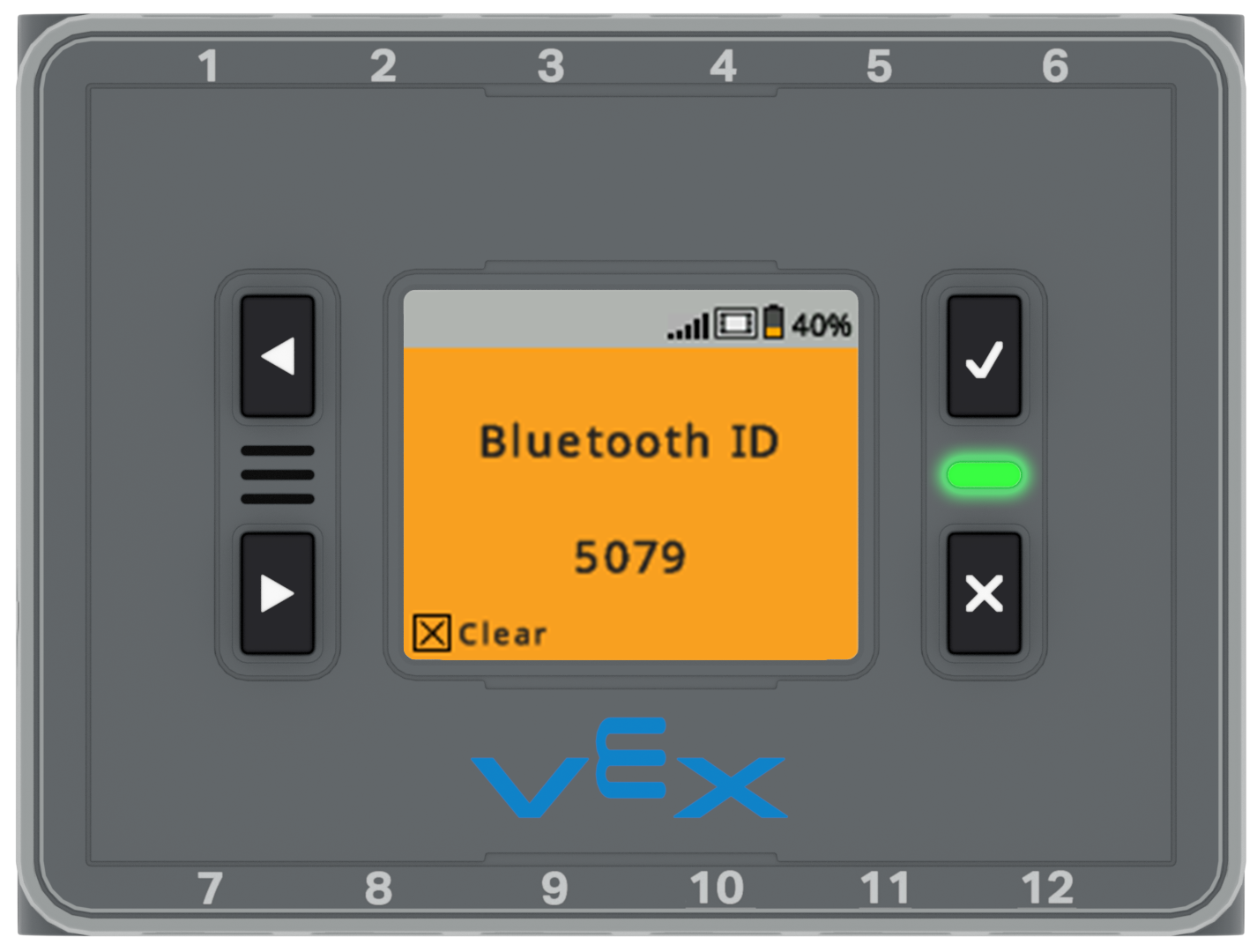

Az agy képernyője narancssárga háttérrel és a következő szöveggel jelenik meg: Bluetooth ID 5079. Az alábbi ikon azt jelzi, hogy az X gomb megnyomásával törölhető ez az üzenet.

A Brain képernyőjén megjelenik egy 4 számjegyű rádiókapcsolati kód

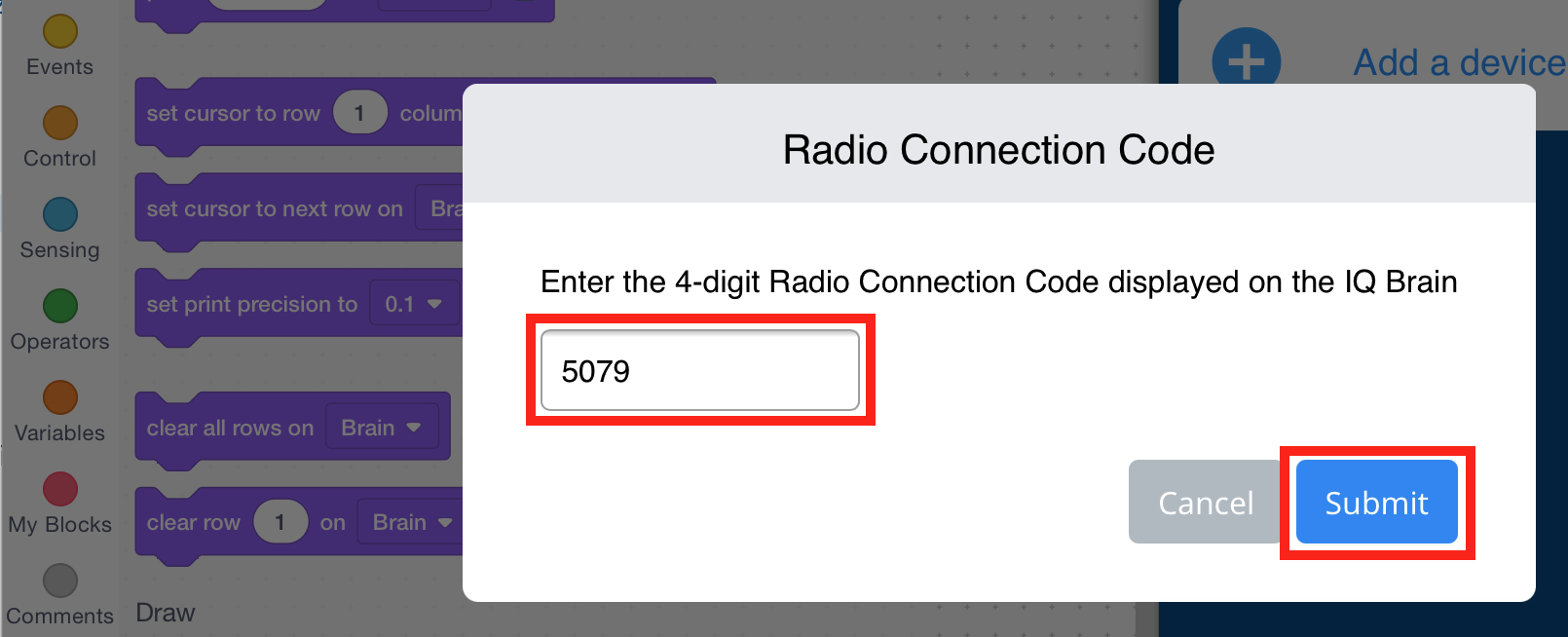

VEXcode IQ rádiókapcsolati kód üzenet, amely a következőt írja be: Írja be az IQ Brain kijelzőjén megjelenő 4 számjegyű rádiókapcsolati kódot. Lent található egy mező a kód megadásához, valamint két gomb, a Mégsem és az Elküldés felirattal. Az 5079-es kódot beírta a mezőbe, és a Küldés gomb kiemelten jelenik meg.

Írja be a kódot az alkalmazás promptjába, és válassza a „Küldés” lehetőséget.

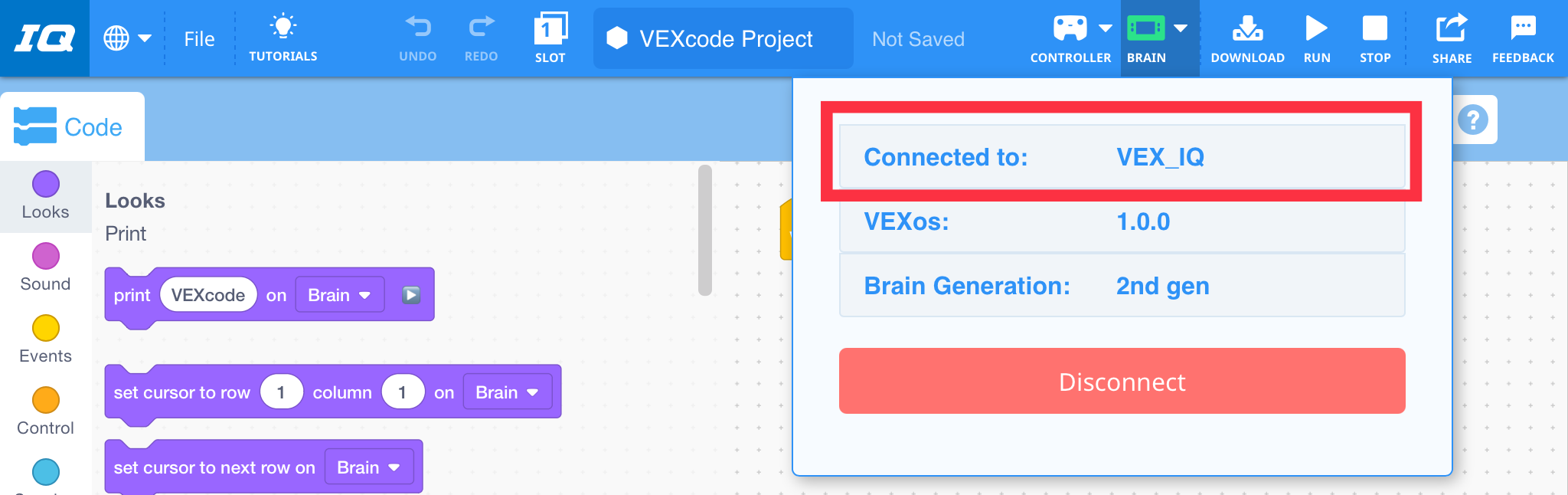

VEXcode IQ az Agy legördülő menüjével, miután egy Agyat csatlakoztattak. Az Agy neve ki van emelve, a generációja pedig 2. generáció.

A Brain ikon zöldre vált, jelezve, hogy a kapcsolat létrejött. Ha kiválasztja az Agy ikont, az jelzi annak az Agynak a nevét, amelyhez kapcsolódik.

A VEX IQ Brain leválasztása

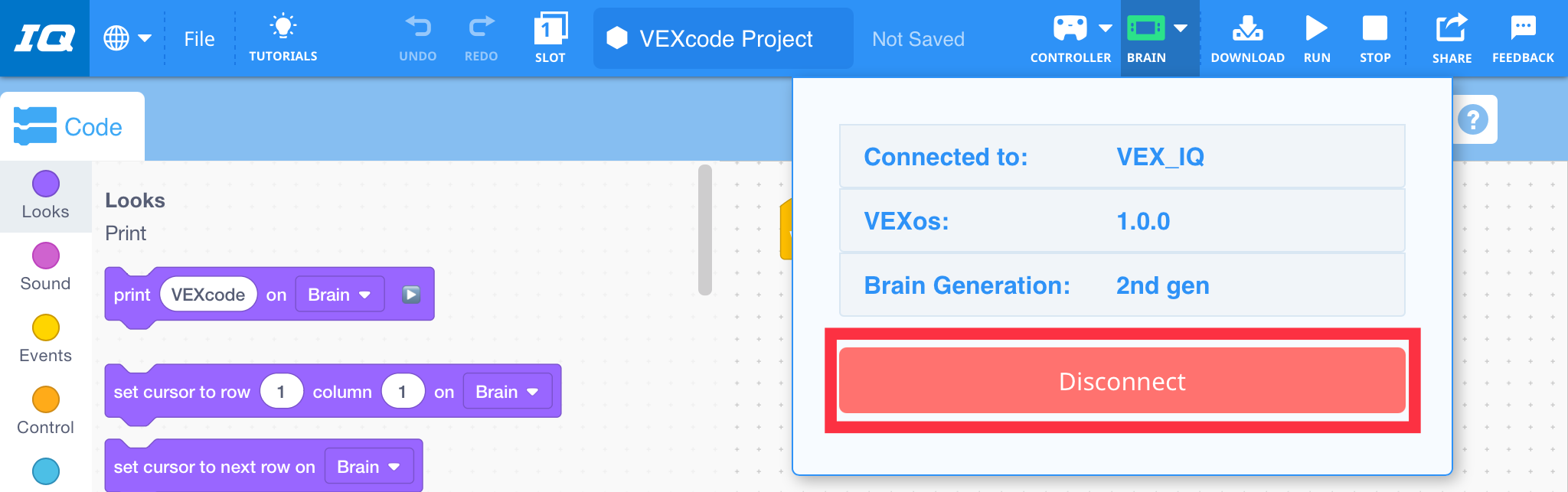

VEXcode IQ megnyitott Agy legördülő menüvel. Egy csatlakoztatott Agy látható a menüben, és a Leválasztás gomb kiemelten jelenik meg.

Válassza a „Disconnect” lehetőséget az IQ Brain és a VEXcode IQ leválasztásához.

Csatlakozási problémák

Ha továbbra is problémái vannak a VEX IQ Brain és a VEXcode IQ összekapcsolásával, el ezt a Tudásbázis cikket az iOSrendszeren futó Bluetooth-kapcsolat hibaelhárításához.
Ha nem tudja megoldani a problémát, forduljon a VEX ügyfélszolgálatához.
