VEX IQ-t használ (1. generáció)? Lásd ezt a cikket.
A VEXcode IQ (2nd gen) programozás megkezdésekor a hajtáslánc kategóriából blokk nem jelenik meg az eszköztárban, amíg a hajtásláncot nem konfigurálták.
Projektenként csak egy hajtáslánc konfigurálható.
Hajtáslánc hozzáadása
A hajtáslánc konfigurálásához válassza az Eszközök ikont az Eszközök ablak megnyitásához.

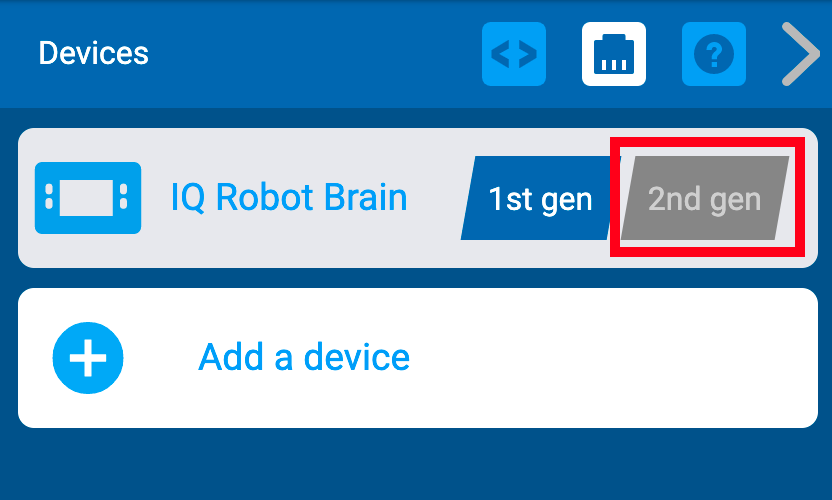

Válassza ki azt a generációt, amellyel dolgozik.
Válassza az „Eszköz hozzáadása” lehetőséget.

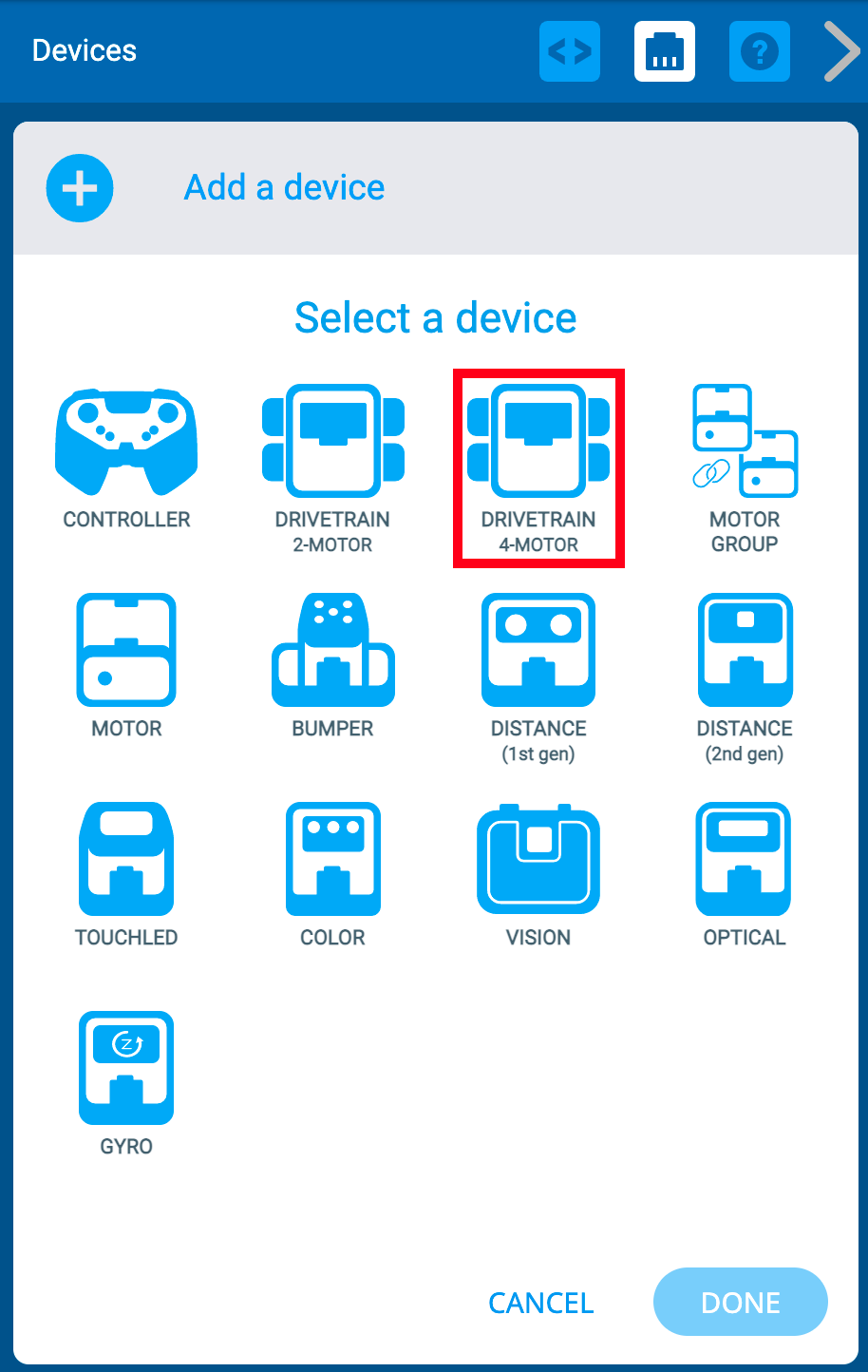

Válassza a „4-motoros hajtáslánc” lehetőséget.
Megjegyzés: A 2 motoros hajtáslánc konfigurálásához tekintse meg ezt a cikket.
Válassza ki, hogy a VEX IQ Brain mely portjaihoz csatlakozik a bal motorok és a jobb oldali motorok. A más eszközökhöz már konfigurált portok nem lesznek elérhetők.

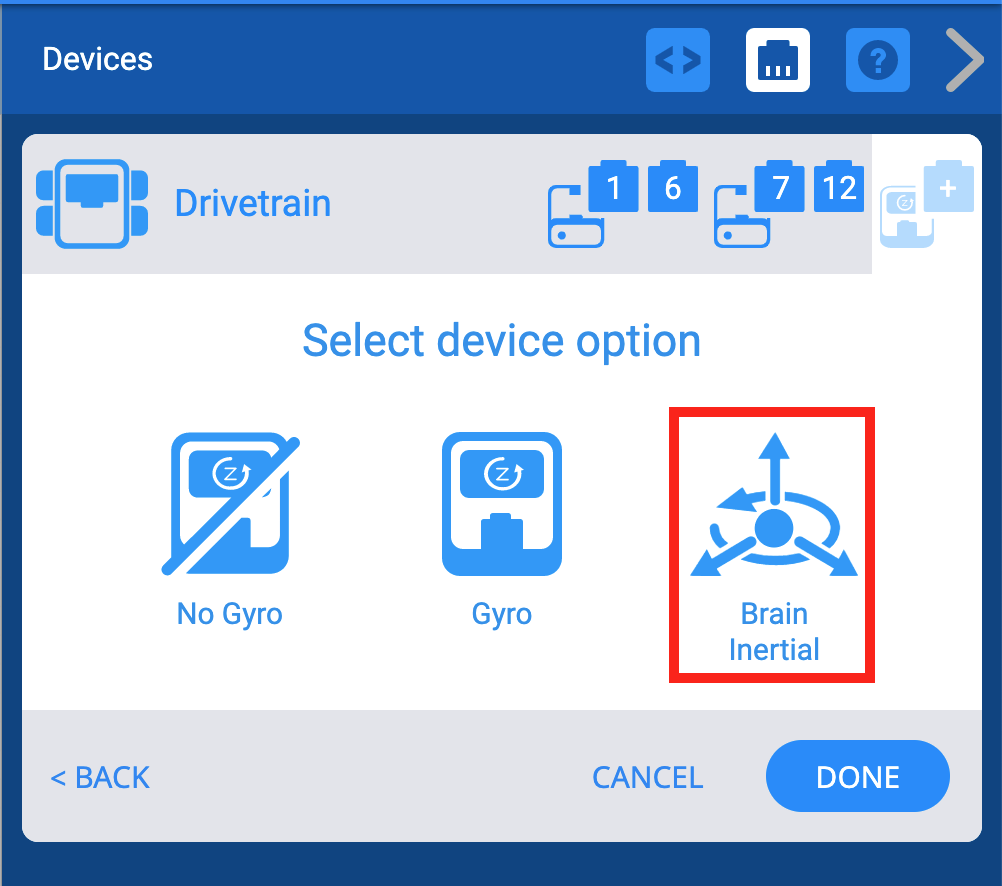

Az IQ (2. generációs) agy beépített giroszkóppal rendelkezik, amelyet "Agyi tehetetlenségnek" neveznek, hogy megkülönböztesse azt a külső giroszkóptól, amelyet az IQ (1. generációs) agy konfigurálásakor adnak hozzá. A giroszkóp konfigurálásához válassza a „Brain Inercial” lehetőséget.
Megjegyzés: A (2. generációs) agyba épített „Brain Inercial” giroszkóp az óramutató járásával megegyező irányba, míg az (1. generációs) giroszkóp az óramutató járásával ellentétes irányban forog.

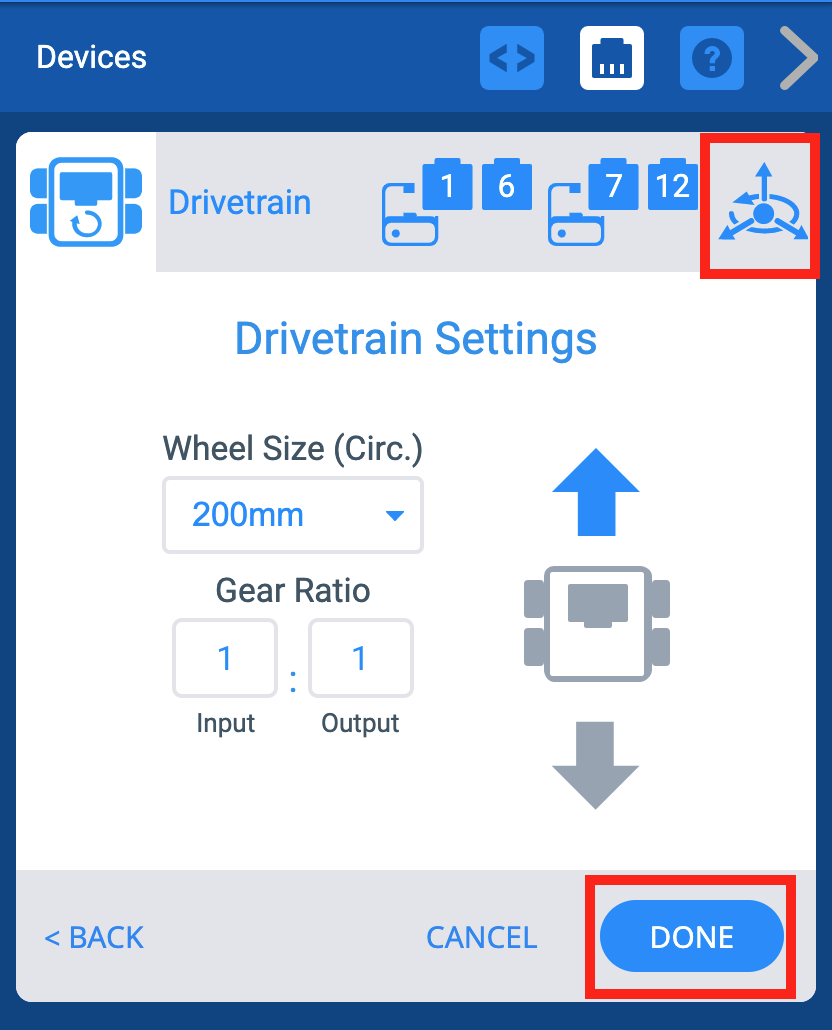

Észre fogja venni, hogy a Brain Inercial ikon megjelenik az Eszközök ablak jobb felső sarkában. A hajtáslánc konfigurálása után válassza a „Kész” lehetőséget, hogy elküldje az eszközt a konfigurációnak, vagy a „Mégse” lehetőséget, hogy visszatérjen az Eszközök menübe.
Megjegyzés: A „Cancel” (Mégse) kiválasztása visszavonja az eszközön végzett minden módosítást, és nem lesz része a konfigurációnak.
A hajtáslánc portszámainak megváltoztatása

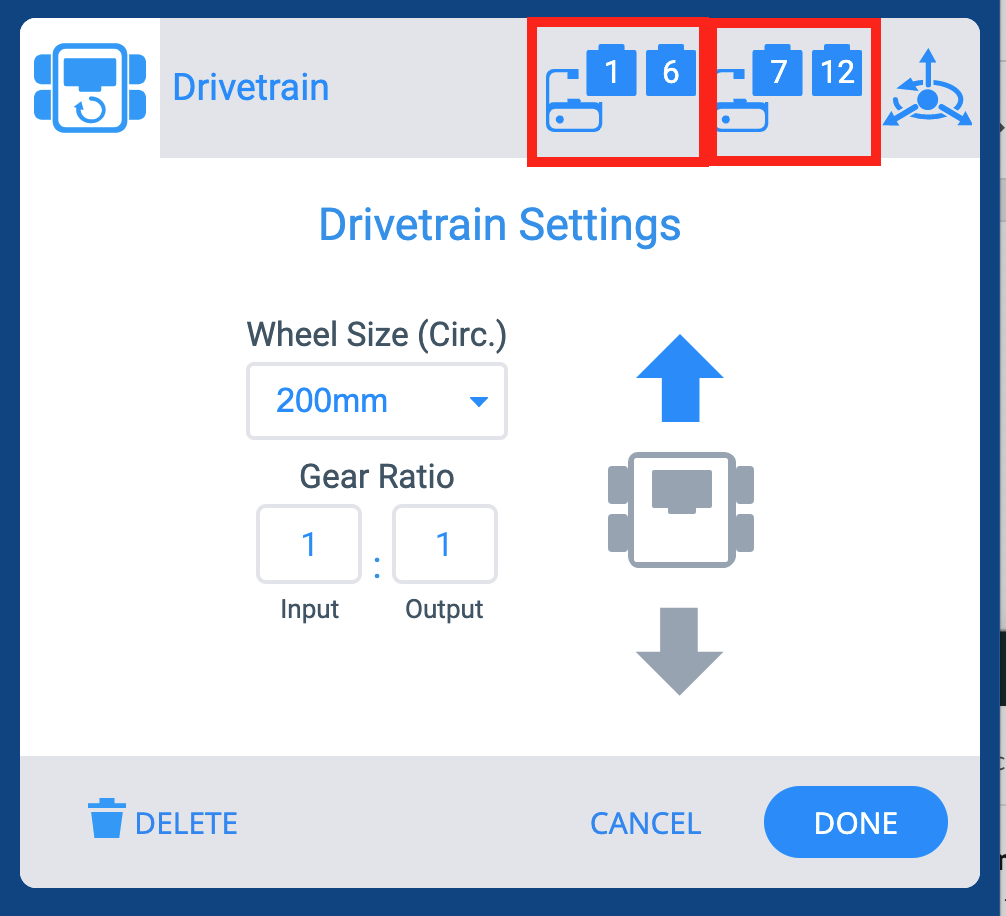

Módosíthatja a bal motorok és a jobb oldali motorok portszámait a hajtásláncban, ha kiválaszt egy dugaszoló ikont az Opciók képernyő jobb felső sarkában.

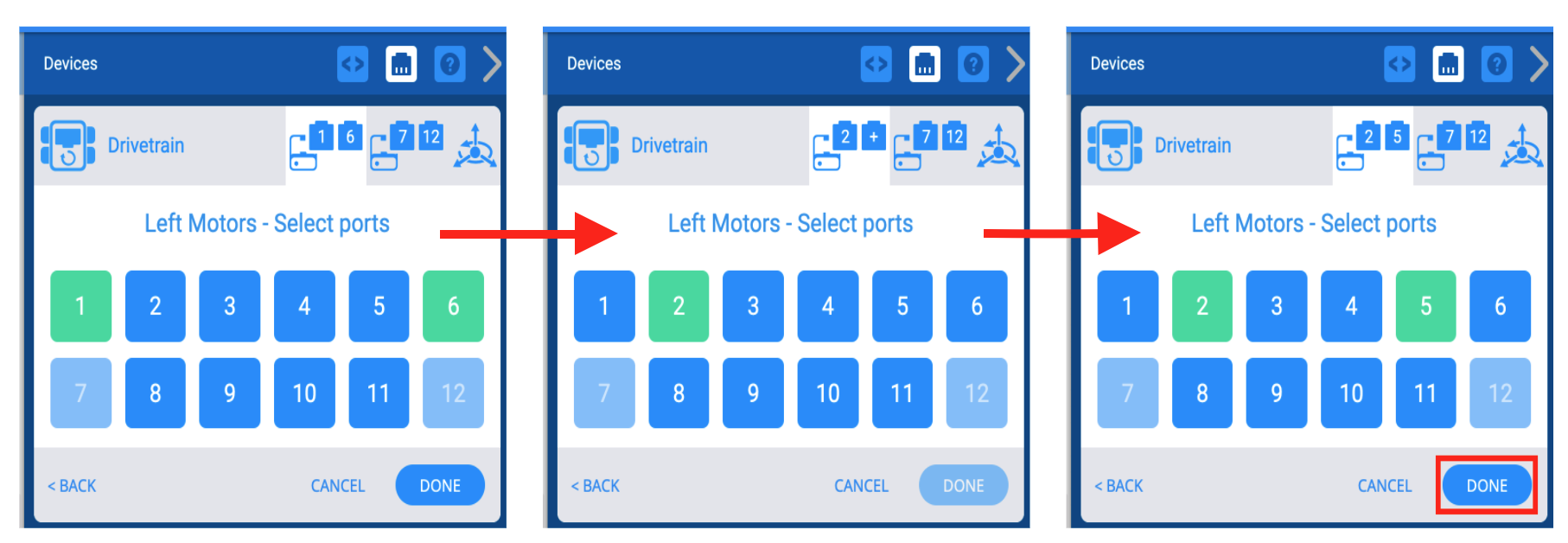

Válasszon egy másik portot a Port Selection képernyőn, és a port száma zöldre vált.
Ezután válassza a Kész lehetőséget a módosítás elküldéséhez.
A hajtáslánc kerékméretének megváltoztatása

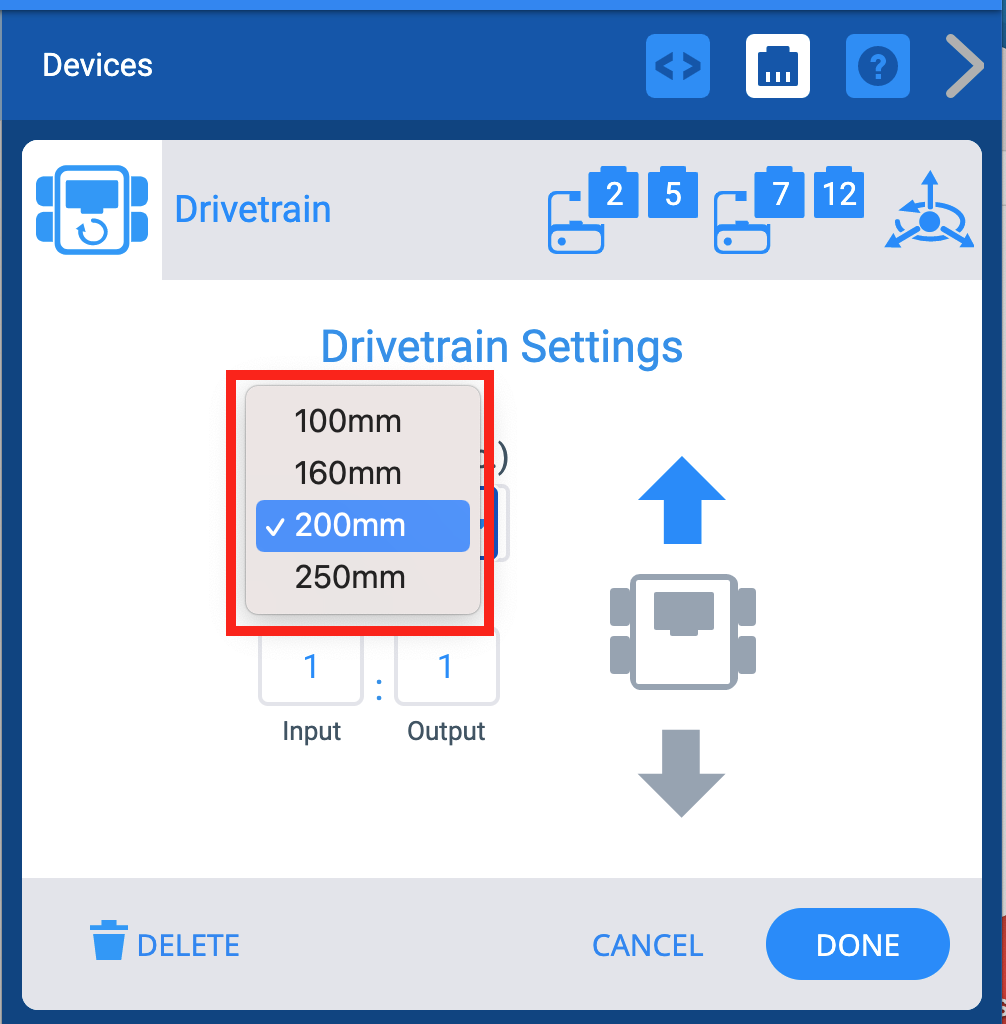

A hajtáslánc kerékméretét a „Kerékméret” alatti legördülő menü kiválasztásával módosíthatja.
A hajtáslánc áttételének megváltoztatása

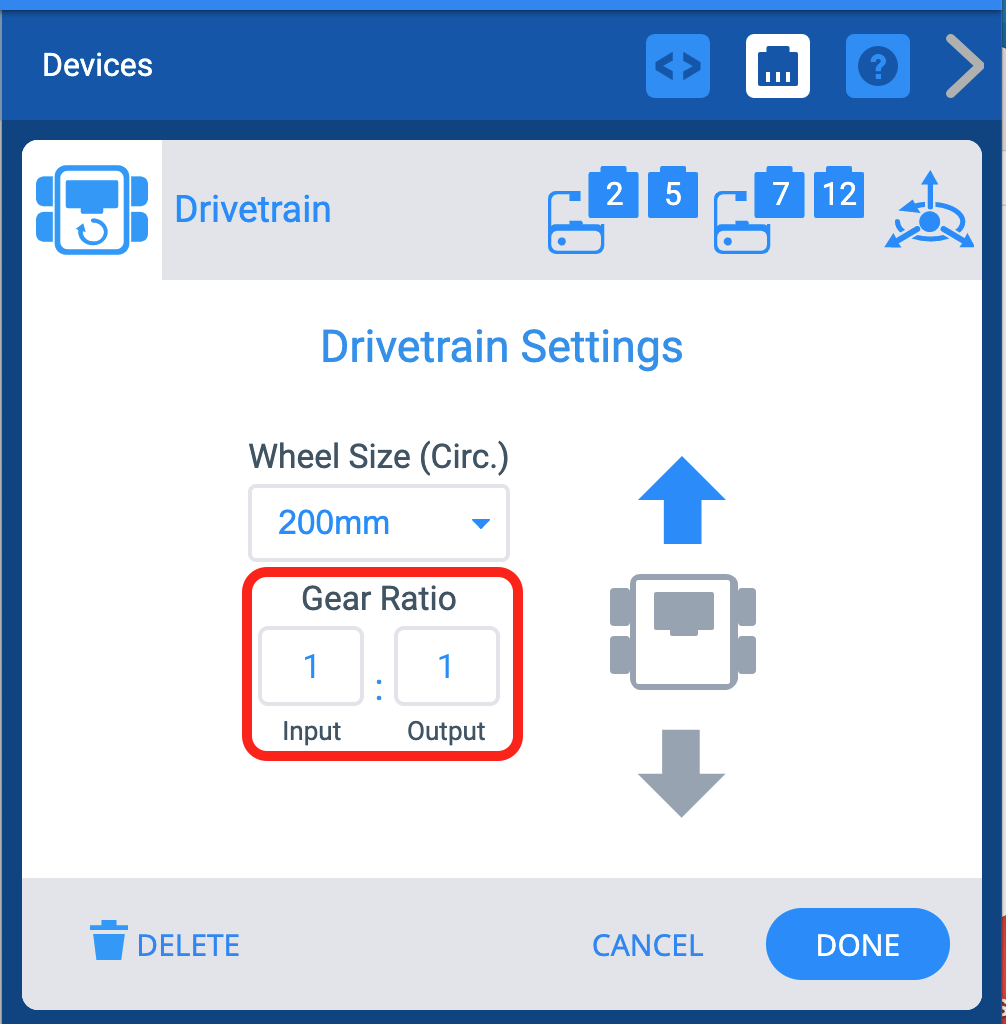

A hajtáslánc áttételi arányát az „Input” és „Output” mezőkbe való beírással módosíthatja.
Hajtáslánc tolatása
Az Opciók képernyő lehetővé teszi a hajtáslánc irányának megfordítását is.
Hajtáslánc törlése

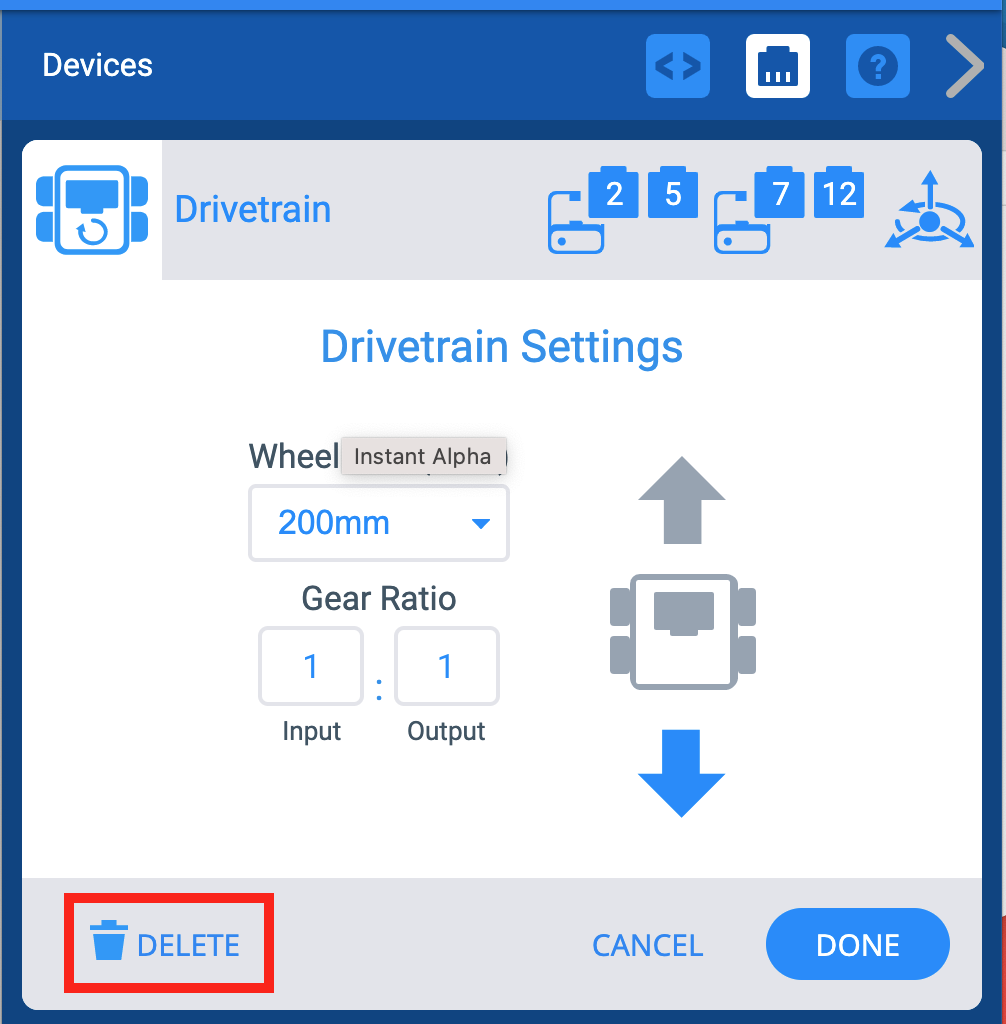

A hajtáslánc a képernyő alján található „Törlés” opció kiválasztásával is törölhető.
