A VEX pneumatikus rendszerrel végzett munka során fontos probléma a levegő szivárgása. Bármilyen levegőszivárgás a rendszerben csökkenti az általános nyomást és a ciklusok számát (kinyújtja/visszahúzza), és a pneumatikus rendszer képes lesz működni.
Szivárgások megelőzése a tartály szerelvényeiben
Az Air Reservoir szerelvényei a Schrader gumiabroncs-szivattyú szelepéből és a Reservoir szerelvényből állnak

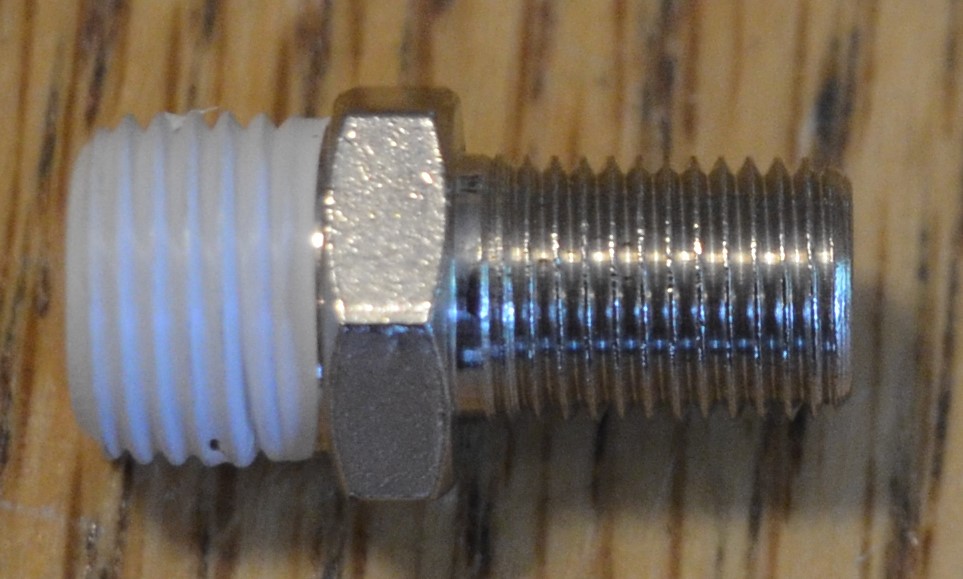

A Reservoir szerelvény menetei már felvitt teflonnal készülnek a szivárgásmentes tömítés érdekében.
Egyetlen réteg teflon szalag tekerhető a Schrader gumiabroncs szerelvény menetei köré, mielőtt becsavarná a légtartály nyílásába. Ez segít légmentesen lezárni.
A Schrader gumiabroncs-szivattyú-szerelvény és a Reservoir-szerelvény egy 7/16”-os villáskulccsal erősen becsavarozható a légtartály végein lévő nyílásokba.
A henger- és szelepszerelvények szivárgásának megelőzése

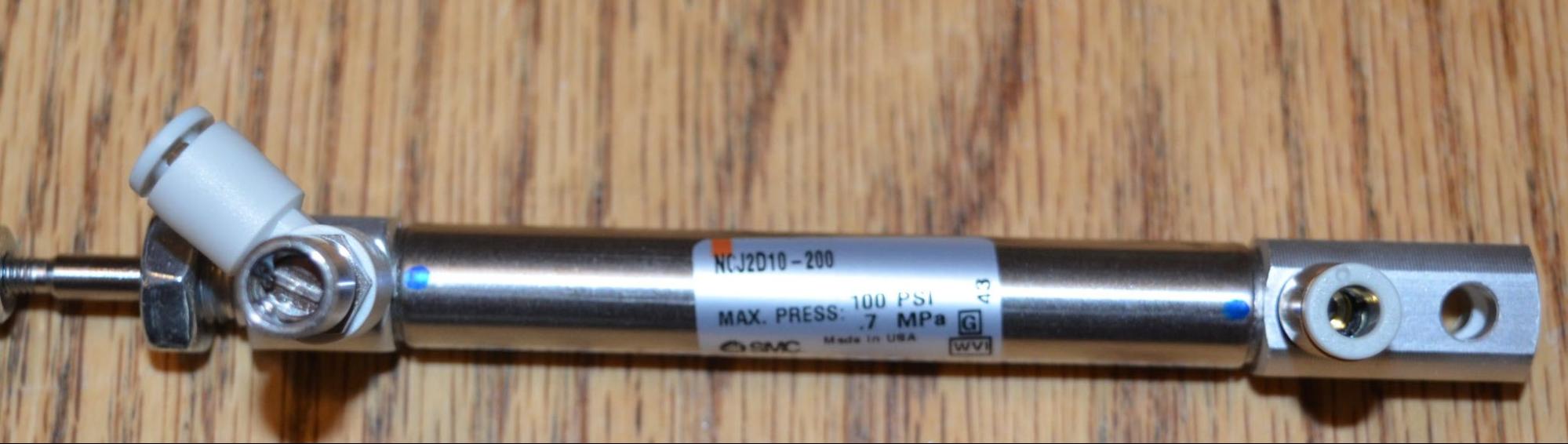

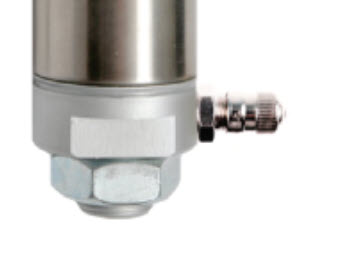

A pneumatikus hengerek szerelvényei közé tartoznak a hengerszerelvények és az áramlásmérők.

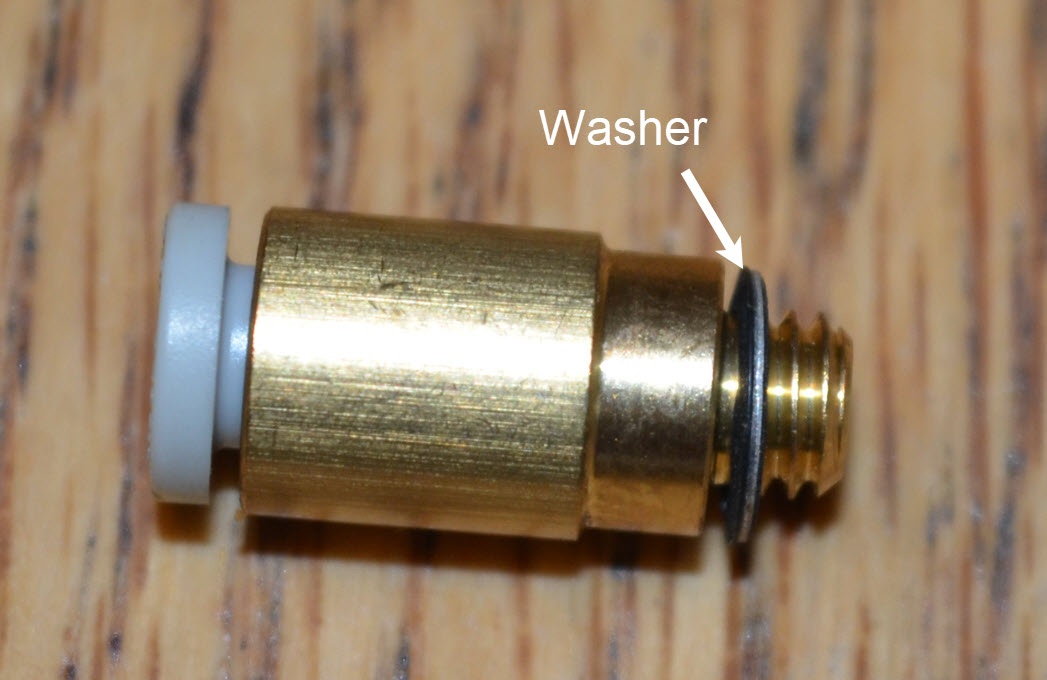

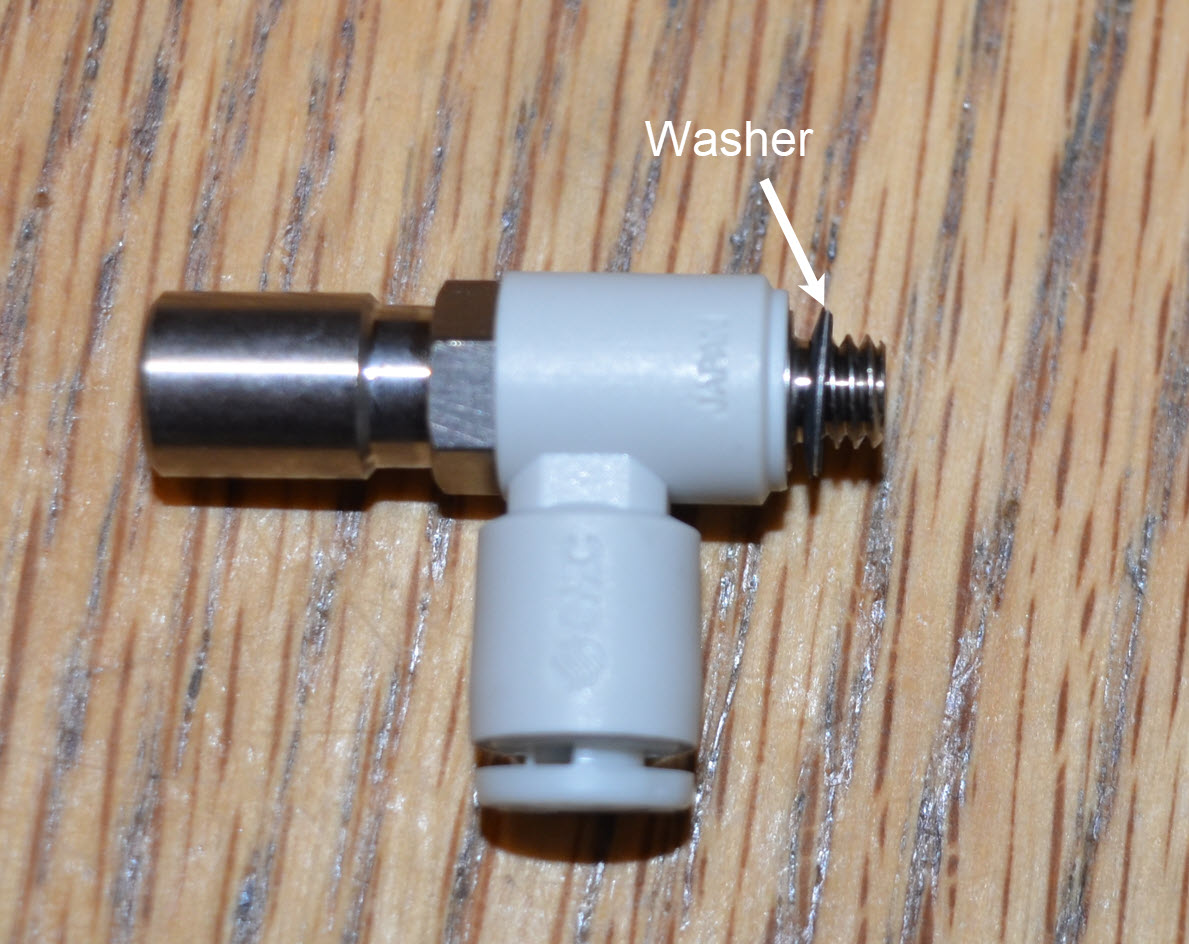

Ezek a szerelvények alátéttel rendelkeznek, amely elősegíti a légmentes tömítés létrehozását.
Egy kis fogóval óvatosan húzza meg a szerelvényeket úgy, hogy körülbelül ¼-rel elforduljon.

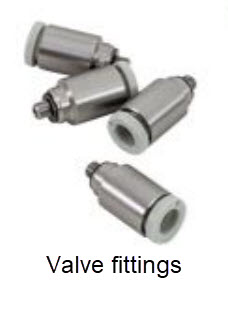

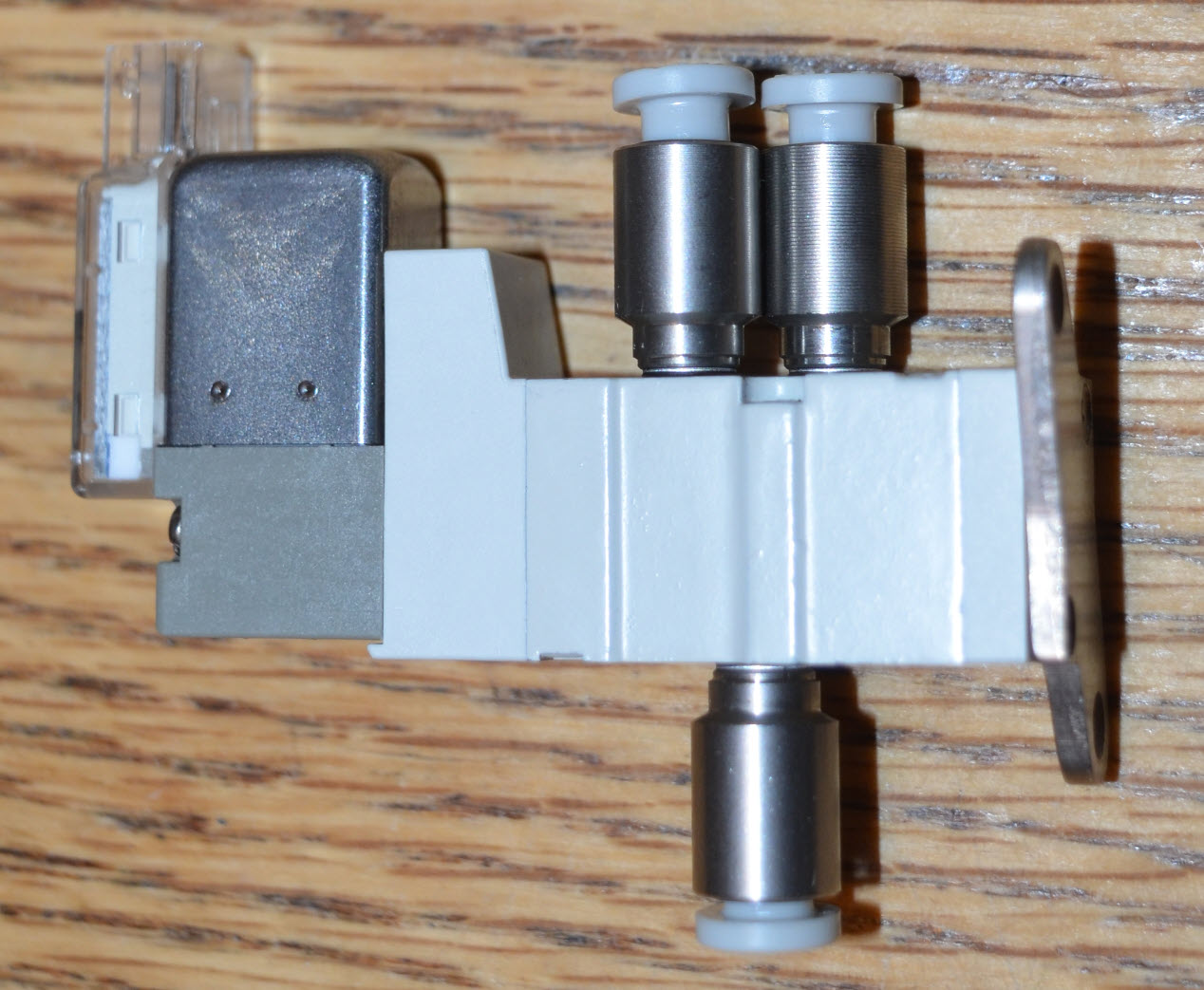

A pneumatikus mágnesszelepek szelepszerelvényeket használnak.

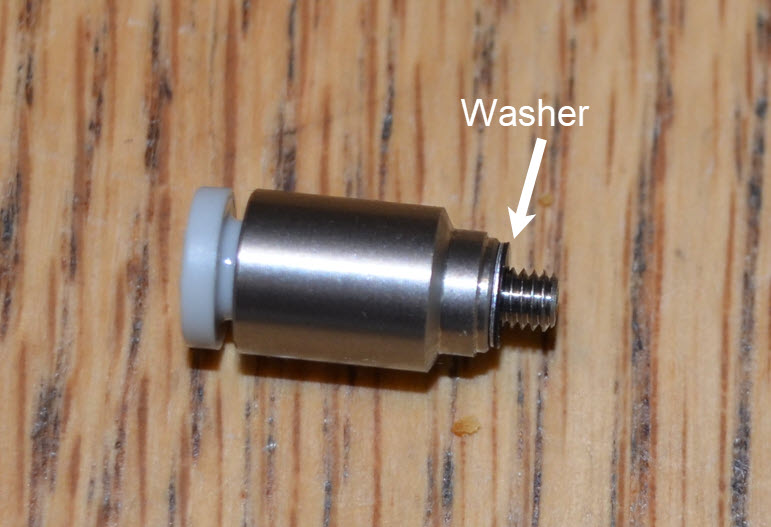

A szelepszerelvények alátétekkel is rendelkeznek a légmentes tömítés létrehozásához.
Ezeket a szerelvényeket is meg kell húzni egy kis fogóval ¼ fordulattal.
Pneumatikus csövek vágása, behelyezése és kioldása
A pneumatikus eszközök csatlakoztatásához használt pneumatikus cső egy éles használati ollóval vágható.

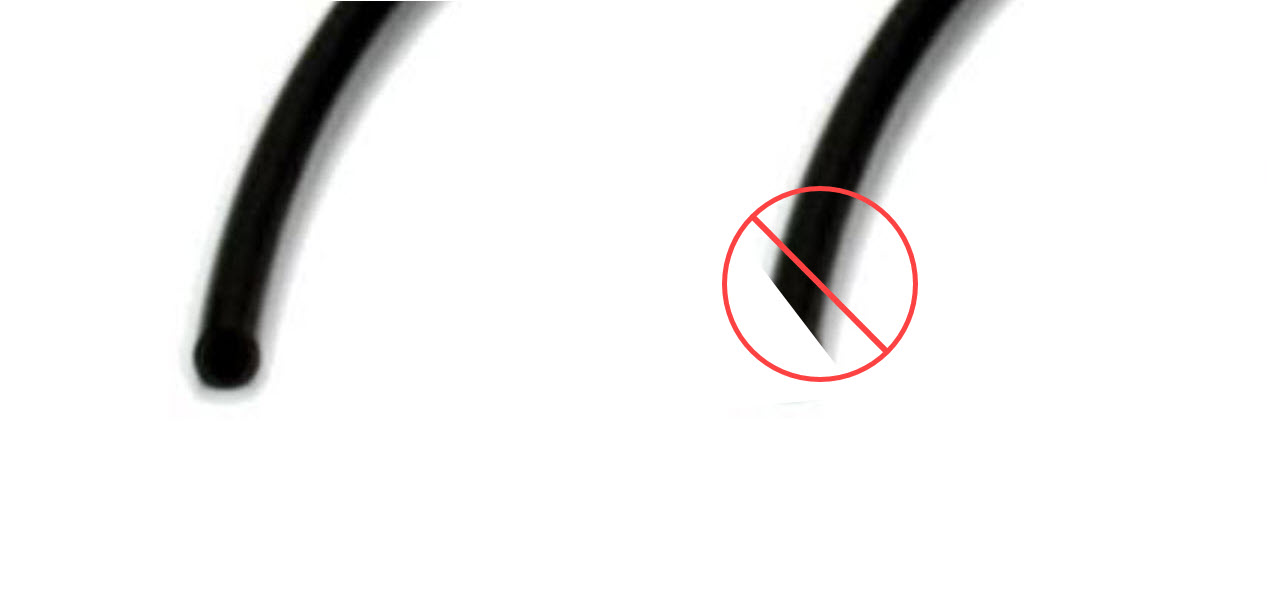

Légmentes tömítés létrehozásához ügyeljen arra, hogy egyenesen vágja át a csövet, hogy négyzet alakú véget hozzon létre. Ne vágja el a csövet ferdén.
Megjegyzés: Minél hosszabb a cső a szelep és a pneumatikus henger között, annál több légnyomás veszít el a henger minden egyes aktiválásakor.
A pneumatikus csőszerelvények mindegyike elfogadja a csövet úgy, hogy a csövet ütközésig egyszerűen behelyezi a szerelvénybe.
Győződjön meg arról, hogy a pneumatikus cső teljesen be van dugva a szerelvénybe. Van egy gumigyűrűs tömítés, amelyen a csőnek át kell haladnia a légmentes tömítés létrehozásához.
A cső kioldásához az idom külső gallérját be kell nyomni az idom felé, majd a csövet ki lehet venni.
Szivárgásvizsgálat
Ha a pneumatikus rendszer egy ideig nem tartja fenn a levegőnyomást, akkor valahol levegőszivárgás van a rendszerben.

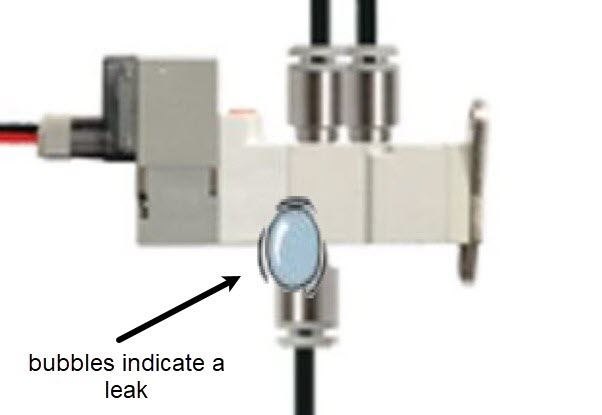

A légszivárgás ellenőrzésének egyik módja az, hogy kis mennyiségű szappanos és vizes oldatot kenünk a szerelvények csatlakoztatásának helyére. Ha ezen helyek valamelyikén buborékok jelennek meg, akkor légszivárgás van, és a szerelvényt meg kell húzni.
megjegyzés: Ne használjon szappanos és vizes oldatot az elektronikus csatlakozásokhoz.
