3 vezetékes digitális bemeneti/digitális kimeneti eszközök használata – VEX könyvtár

A VEXcode V5 rendelkezik egy 3 vezetékes Digital In eszközzel és egy 3 vezetékes Digital Out eszközzel.

Mi az a digitális bemenet/digitális kimenet

Egy V5 3-vezetékes eszköz diagramja, amely bemutatja a robotikai alkalmazások csatlakozásait és összetevőit, kiemelve a kábelezést és az eszköz specifikációit a hatékony integráció érdekében.

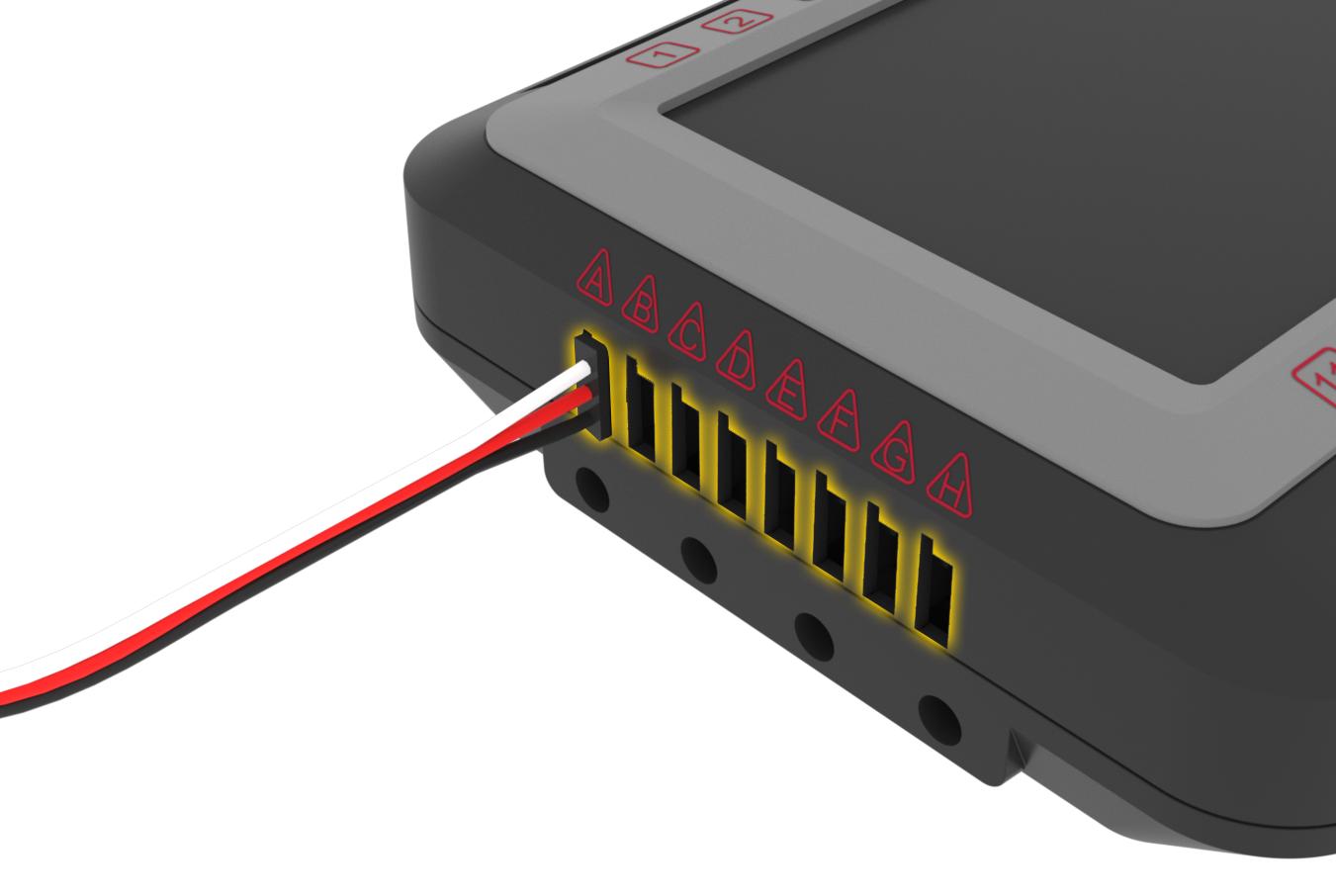

A digitális bemenet/digitális kimenet egy digitális bemeneti jelre utal, amelyet a V5 Robot Brain 3 vezetékes portjaiba kapnak, és egy digitális kimeneti jelet küldenek ki a V5 Robot Brain 3 vezetékes portjáról.

V5 3-vezetékes eszközök diagramja, amely bemutatja a csatlakozásokat és alkatrészeket, illusztrálva a V5 rendszer beállítását és működését robotikai alkalmazásokhoz.

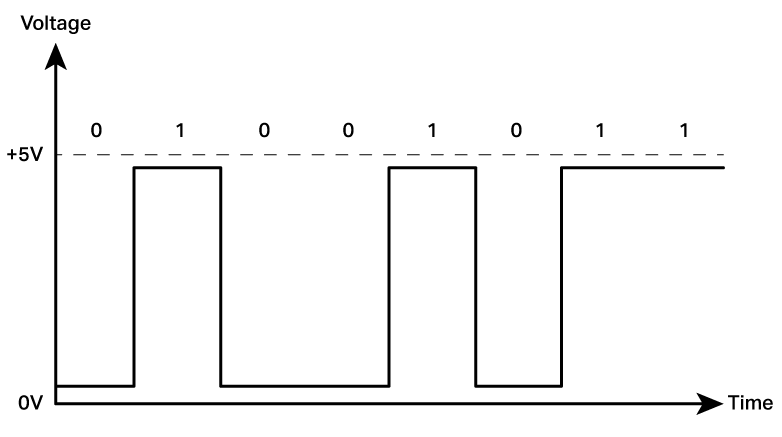

digitális bemenet: A digitális bemenet érzékeli, hogy a feszültség egy adott küszöbérték felett vagy alatt van. Ha a feszültség magasabb, a V5 Robot Brain magasnak érzékeli a digitális bemenetet. Ha a feszültség alacsonyabb, a V5 Robot Brain alacsonynak érzékeli a digitális bemenetet.

A V5 3-vezetékes eszközök digitális kimeneti konfigurációját bemutató diagram, amely bemutatja a csatlakozásokat és az alkatrészek elrendezését.

digitális kimenet: A digitális kimenet lehetővé teszi a feszültség vezérlését a V5 Brain segítségével. Ha a V5 Brain magasra utasítja a kimenetet, a kimenet 5 voltos feszültséget állít elő. Ha a V5 Brain alacsonyra utasítja a kimenetet, akkor nem ad ki feszültséget.

A V5 3 vezetékes eszközök huzalozási konfigurációját szemléltető diagram, amely bemutatja a csatlakozásokat és a megfelelő telepítéshez és beállításhoz szükséges címkéket.

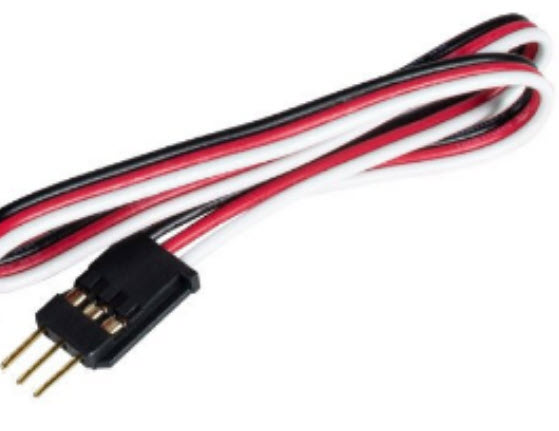

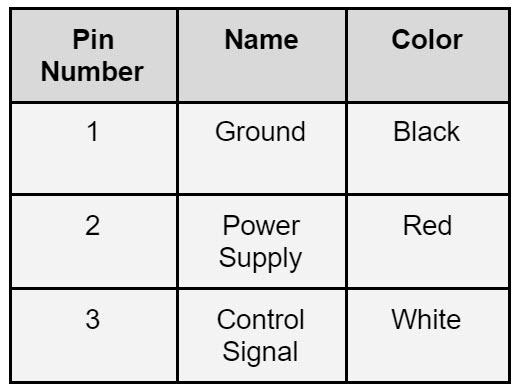

színkód:

A V5 3-vezetékes eszközök színtáblázata, amely különféle vezetékszíneket és a hozzájuk tartozó funkciókat jeleníti meg, segítve a felhasználókat az alkatrészek helyes azonosításában és csatlakoztatásában.

A Digital In használata

A V5 3-vezetékes eszközöket ábrázoló ikon, amely az eszköz kialakítását és funkcióit mutatja be a V5 kategóriába tartozó felhasználók számára.

A VEXcode V5 Digital In készülék haladó felhasználók számára készült.

V5 3-vezetékes eszközök diagramja, amely bemutatja a V5 rendszer csatlakozásait és összetevőit, kiemelve a felhasználók számára a legfontosabb jellemzőket és funkciókat.

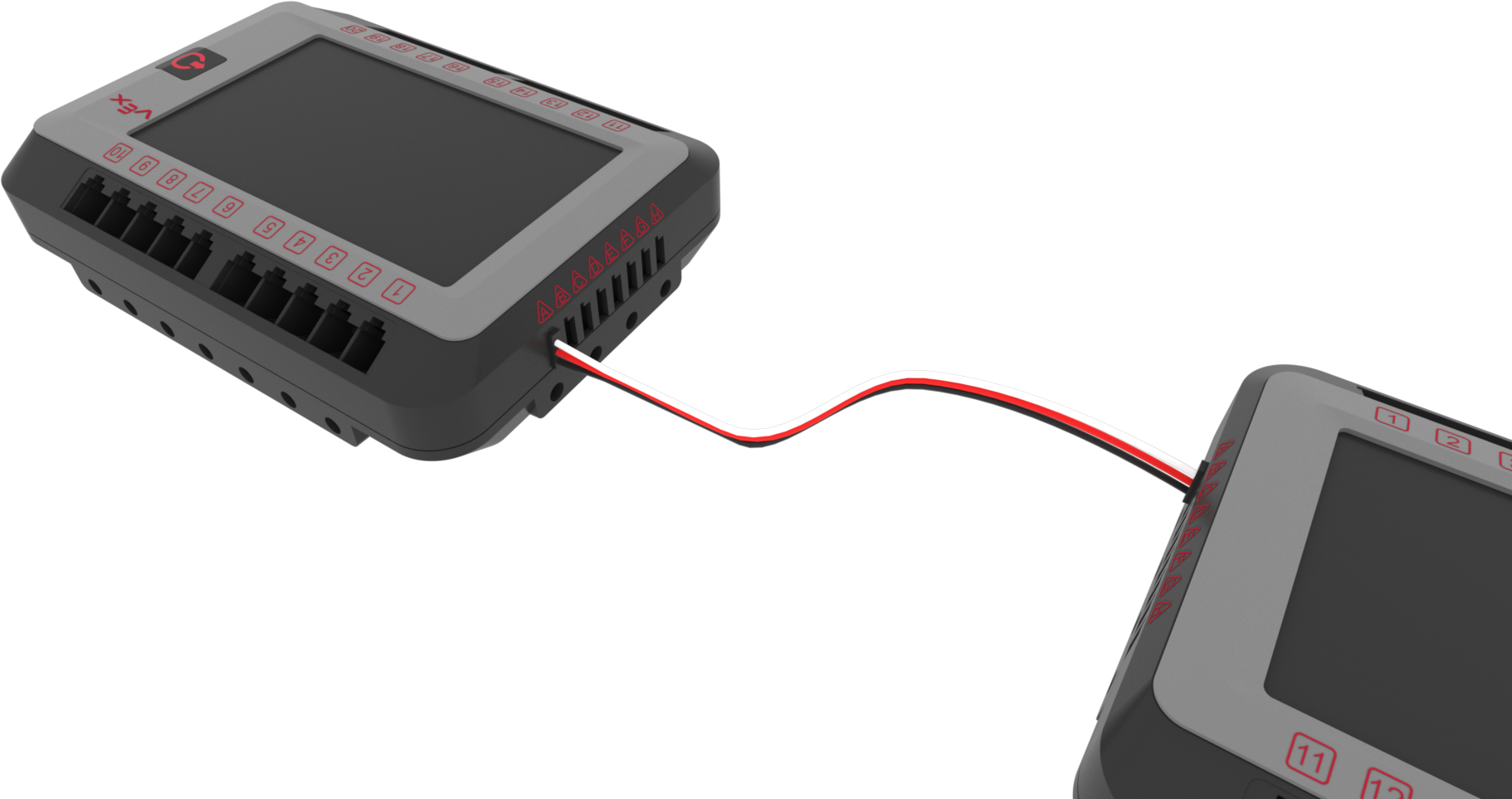

A Digital In eszköz egyik felhasználási módja a Digital In/Digital Out kommunikáció két V5 Robot Brain között.

V5 3-vezetékes eszközök diagramja, amely a csatlakozásokat és alkatrészeket mutatja, illusztrálva a VEX robotikai rendszerek beállítását és működését.

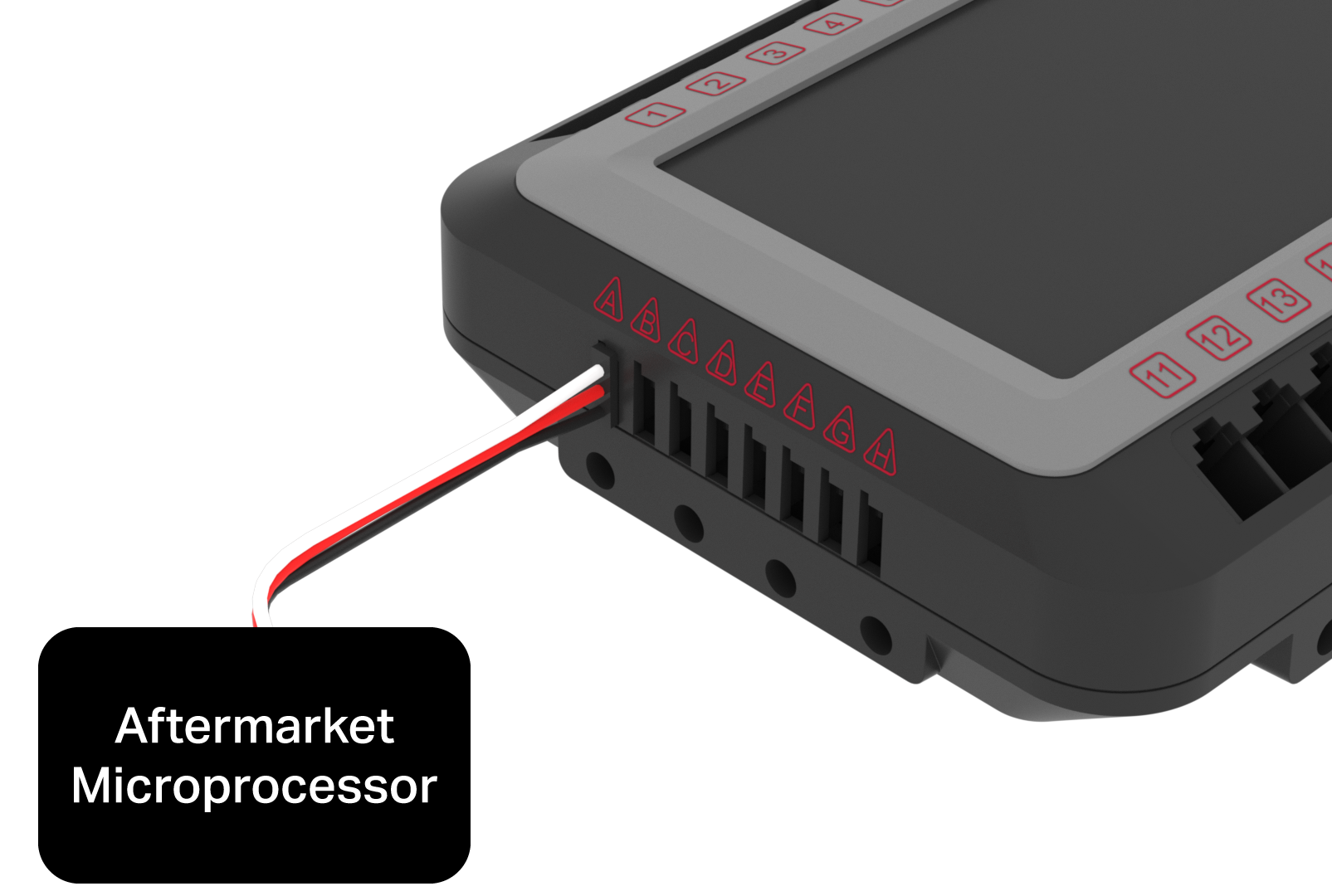

A Digital In eszköz Digital In/Digital Out kommunikációra is használható egy utángyártott mikroprocesszorral.

A VEX V5 rendszerhez elérhető összes digitális érzékelő rendelkezik érzékelőeszközzel a VEXcode V5 eszközkonfigurációs ablakában. Ezeknek az érzékelőknek a saját VEXcode V5 érzékelőeszközüket kell használniuk, nem a Digital In eszközt.

A Digital Out használata

A V5 kategória leírásában található V5 3-vezetékes eszközöket jelző ikon, amely bemutatja az eszköz működését és csatlakozási típusát.

A VEXcode V5 Digital In eszköz 5 V-os logikai szint vezérlésére szolgál külső eszközök számára, vagy kommunikációs jelet szolgáltat a Digital In/Digital Out kommunikációhoz.

Pneumatikus mágnesszelep, amelyet V5 3 vezetékes eszközökben használnak, kompakt kialakítású elektromos csatlakozókkal és pneumatikus portokkal, amely bemutatja alkalmazását a robotikában és az automatizálási rendszerekben.

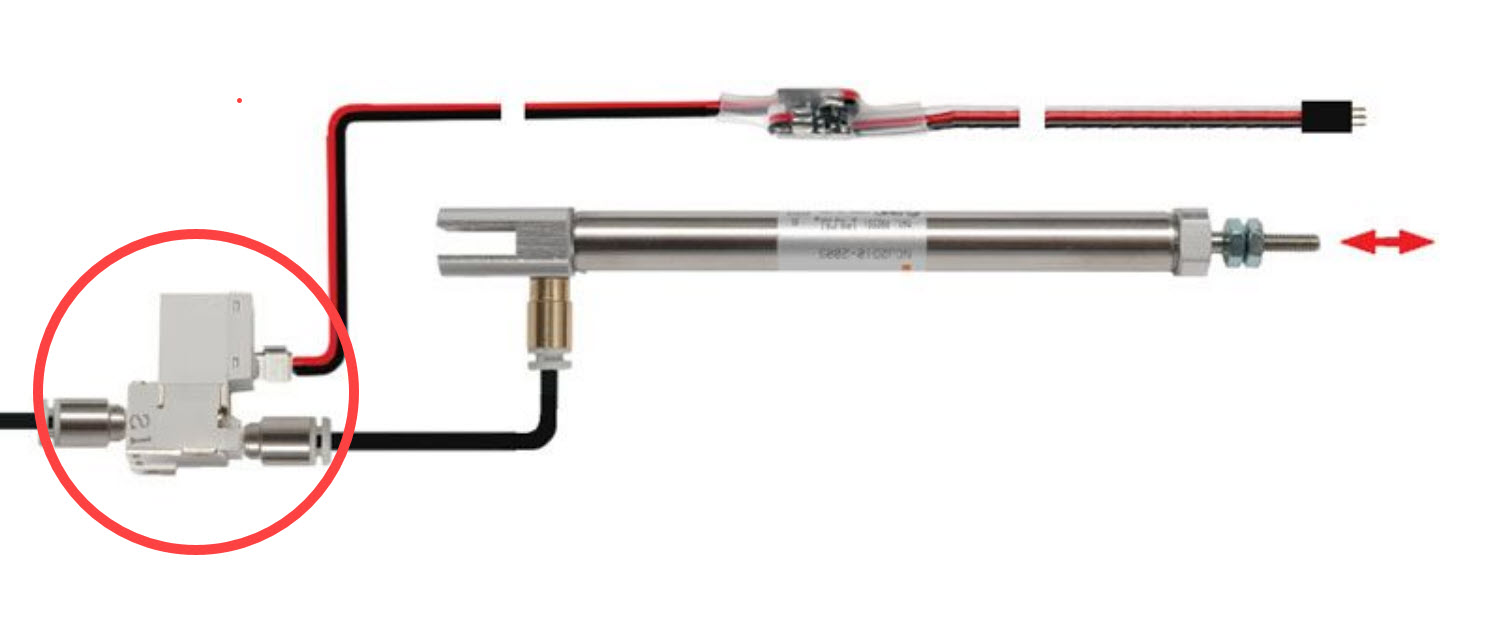

A VEXcode V5 Digital Out eszköz használható egy pneumatikus mágnesszelep aktiválására, amely szabályozza a VEX pneumatikus rendszer légáramlását.

A VEXcode V5, digitális bemeneti és digitális kimeneti eszközének konfigurálásával kapcsolatos további információkért tekintse meg a VEX Librarycikkét.
