A VEX AIR drónvezérlő lehetővé teszi videók és képek rögzítését a VEX AIR drón vizuális érzékelőinek kameráiból. Ez a cikk bemutatja, hogyan rögzítheti ezeket a fájlokat, hogyan tekintheti át őket a kontrolleren, és hogyan érheti el őket a számítógépén.

Képek és videók készítése

Három különböző módon lehet képeket és videókat készíteni a drónnal és a vezérlővel.

A vezérlő képernyőjén található gombok használata

A Vezérlő képernyője egy lefelé néző kameranézetet mutat a fő kijelzőn, a jobb alsó sarokban található Szem gombok kiemelve, amelyek a lefelé néző látóérzékelőből történő képrögzítés lehetőségeit mutatják.

A vezérlőfelület jobb alsó sarkában található szem ikonok lehetővé teszik az előre vagy lefelé néző vizuális érzékelő kameraképének rögzítését.

Tudjon meg többet a vezérlőfelület beállításairól ebben a cikkben.

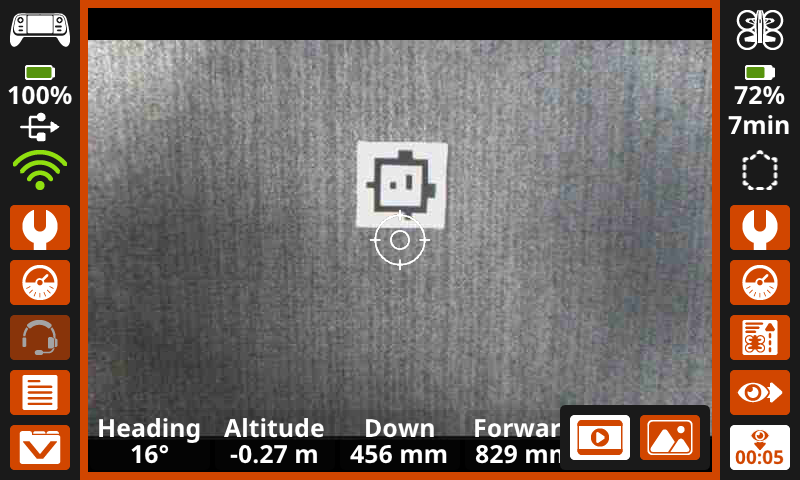

Ugyanaz a kép, mint az előző, amelyen a középső kijelző narancssárga keretben van kiemelve, a jobb alsó sarokban pedig egy 5 másodperces időzítő látható, amely a videó rögzítését jelzi.

Videofelvétel készítése közben a képernyő narancssárgán kiemelkedik, és egy felvételi időzítő jelenik meg a felvétel közbeni kamerán a jobb alsó sarokban, ahogy az itt látható.

Kép készítésekor a képernyő fehér kiemeléssel jelenik meg, ahogy a fényképezés történik.

A default_fly projekt használata

Az alapértelmezett repülési projekt felhasználói képernyője, amelyen a 9-es és 10-es gombok (Fotó előre és Fotó lefelé) vannak kiemelve.

Adefault_flyprojekt használata során a képernyőn vagy a vezérlőn található megadott gombok segítségével képeket rögzíthet az előre vagy lefelé néző vizuális érzékelőről.

Parancsok használata a VEXcode AIR-ben

Bal oldalon a kamerablokkok, jobb oldalon pedig az analóg kamera Python-parancsok egymás melletti képe, a VEXcode AIR eszköztárából átvéve.

A VEXcode AIR projektekben kameraparancsokat használhatsz videók rögzítésére vagy képek készítésére mindkét kameráról.

A kamerablokkokról és a Python parancsokról további információt a VEX AIR VEXcode API referenciájában talál.

Fájlok megtekintése a vezérlőn

A felvételeket és képeket az eszközre való exportálás előtt megtekintheti a kontrollerenMission Datamegtekintésével.

A kontroller képernyője, amelyen középen a lefelé néző kameranézet látható, a bal alsó sarokban lévő Küldetésadatok gomb pedig kiemelve látható.

Válaszd ki a Küldetésadatok ikont a képernyő bal alsó sarkában a Korábbi küldetésadatok megnyitásához.

Ugyanaz a kép, mint az előző, most a lefelé néző kameranézet teteje felett megnyílva látható a Korábbi küldetések adatai menü.

Válaszd ki a kívánt mappát a küldetés során készített képek vagy videók megtekintéséhez.

A mappanevek jelzik, hogy melyik projekt futott a Mission Data rögzítésekor. A „Nincs küldetés” azt jelzi, hogy a drón álló helyzetben volt, és nem futott projekten.

Ugyanaz a kép, mint az előző, a VEXcode Project küldetési adatainak fájljaival felsorolva. Minden fájlnév jobb oldalán található egy kuka ikon.

Minden kép és videó fájlbeállításként jelenik meg a megfelelő küldetésadat-mappában. Válasszon ki egy fájlt a vezérlő képernyőjén való megnyitáshoz.

A fájlok a Kuka ikon kiválasztásával is törölhetők.

A vezérlő képernyőjén egy rögzített videó látható, felül a video_0.avi felirat látható, alján pedig az előretekerés, a szünet és a visszatekerés vezérlői vannak kiemelve.

A képernyő alján található gombokkal játszhatja le a videókat, és görgetheti a fájlban rögzített összes képet és videót.

Ugyanaz a kép, mint az előző, a kijelző jobb felső sarkában lévő narancssárga x gombbal kiemelve.

A kilépéshez és a Mission Data mappába való visszatéréshez válaszd a jobb felső sarokban található X elemet.

Fájlok lekérése a vezérlőből

Egy VEX AIR drónvezérlő látható, amely USB-kábellel csatlakozik egy laptophoz. A kábel a kontroller USB-A portjába van csatlakoztatva.

A készüléken lévő kontrollerrel rögzített képek és videók eléréséhez győződjön meg arról, hogy a kontroller csatlakoztatva van a készülékhez.

Egy eszköz fájlkezelő mappájának képernyőképe, amelyen a Névtelen eszköz kiemelve látható.

A számítógép fájlkezelő rendszerével (Finder, Fájlkezelő stb.) keresse meg a vezérlőt.

A vezérlő cserélhető eszközének könnyű azonosításához kapcsolja ki, majd be a vezérlőt, miközben a számítógéphez csatlakoztatott eszközök listáját figyeli.

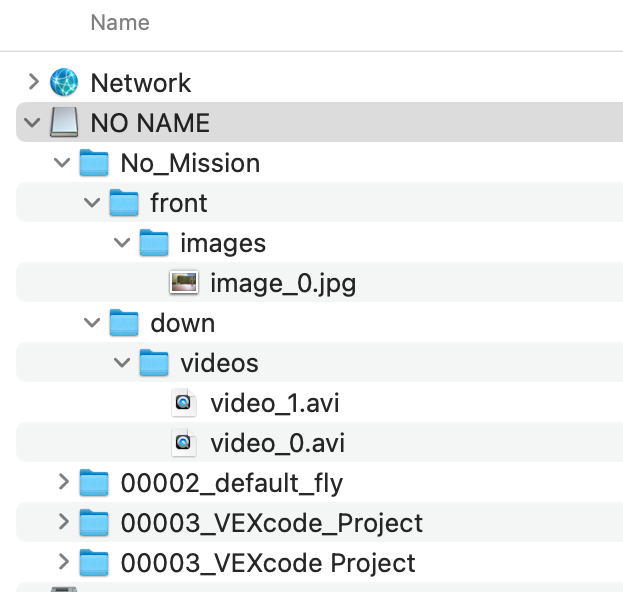

Egy eszköz fájlkezelő rendszerének képernyőképe, amelyen a Névtelen eszköz látható kibontva, az összes elérhető küldetésadatfájllal egy beágyazott listában.

Ebben a mappában ugyanazokat a mappákat láthatod, mint amelyek a kontroller Korábbi küldetések adatai menüjében találhatók. Töltse le a kívánt fájlokat az eszközére.

megjegyzés: A képek .jpg fájlként, a videók pedig .avi fájlként kerülnek mentésre. Ezeket esetleg át kell alakítani, hogy kompatibilisek legyenek az eszközöddel.
