A VEX AIR drón kódolásának megkezdéséhez először csatlakoztatni kell a párosított VEX AIR drónvezérlőt a VEXcode AIR-hez. Az alábbiakban a kontroller USB-C csatlakozón keresztüli csatlakoztatásának lépései láthatók.

A vezérlő drónnal való párosításáról további információt itt talál.

Kapcsold be a kontrollert a Bekapcsoló gomb lenyomva tartásával, amíg a jelzőfény fehéren villogni nem kezd, majd engedd el. Ez az animáció ezt a folyamatot mutatja be.

A kontroller a bal oldalon található, a bekapcsológomb be van kapcsolva, az USB-kábel pedig az USB-C portba van csatlakoztatva. A jobb oldalon a kábel USB-A vége csatlakozik a számítógéphez.

Használj USB-C kábelt a VEX AIR drónvezérlő számítógéphez való csatlakoztatásához.

Kapcsolódás a webalapú VEXcode AIR-hez

A webalapú VEXcode AIR eléréséhez keresse fel codeair.vex.com webhelyet egy Chrome böngészőben.

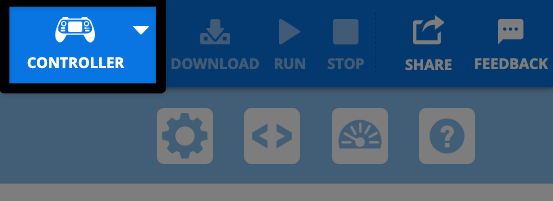

Válaszd ki a Controller ikont a jobb felső sarokban.

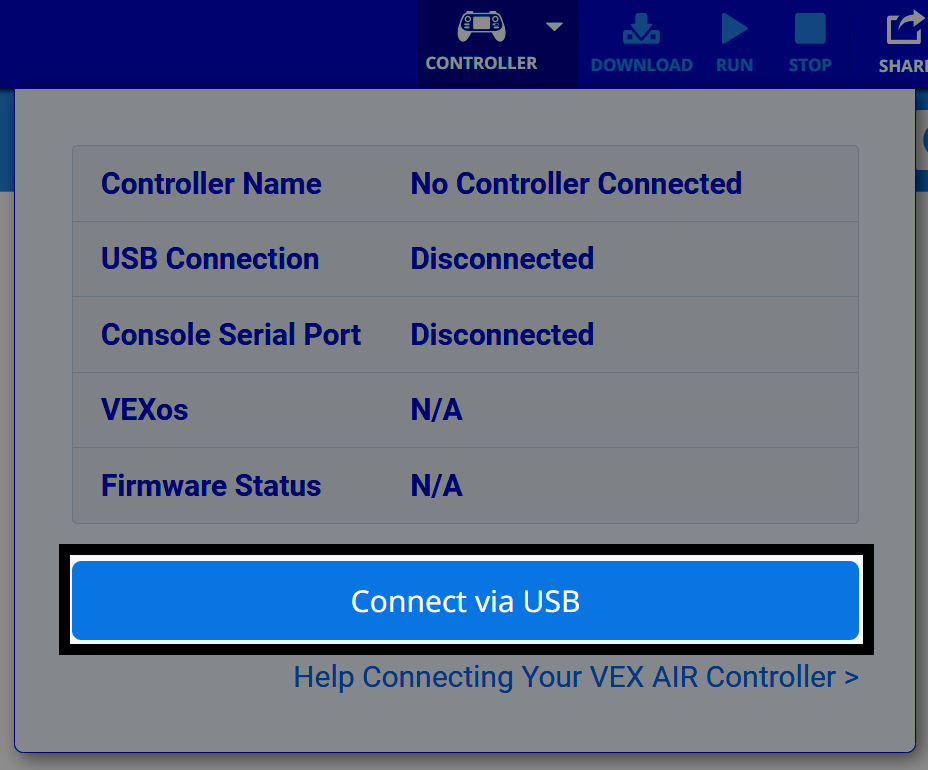

Egy csatlakozási állapot ablak, amelyen látható, hogy nincs csatlakoztatva kontroller, és alul kiemelve látható a Csatlakozás USB-n keresztül gomb.

Válassza Csatlakozás USB-n keresztül lehetőséget a menüből.

macOS/Chromebook

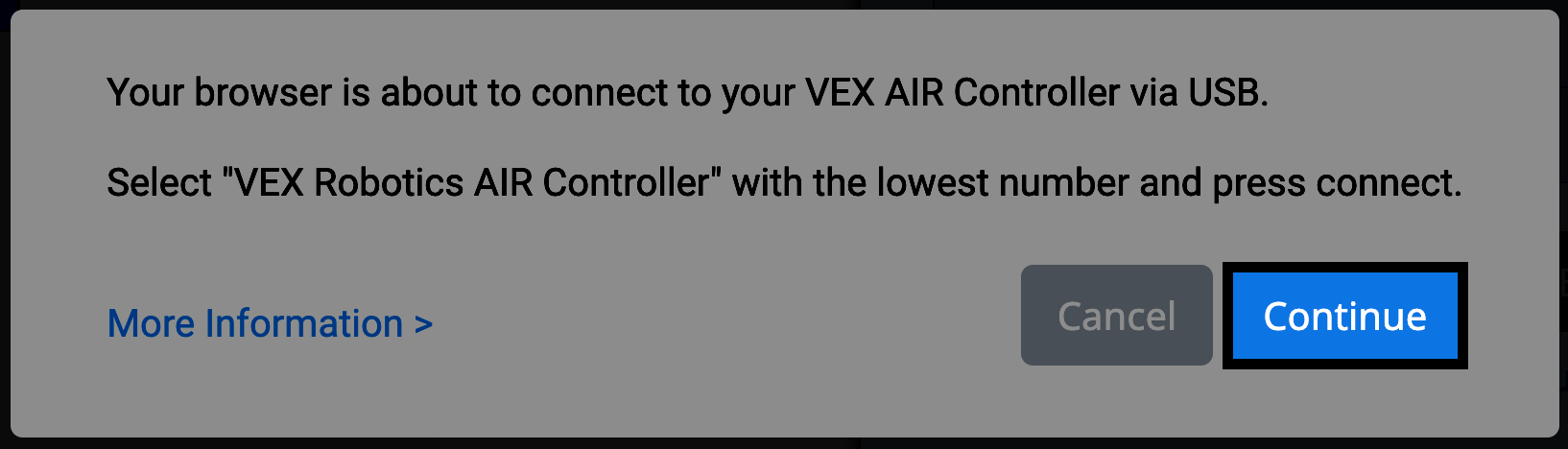

Egy párbeszédpanel, amely arra utasítja a felhasználót, hogy csatlakozzon egy VEX AIR vezérlőhöz USB-n keresztül a Mégse és a kiemelt Folytatás gombokkal.

Ablakok

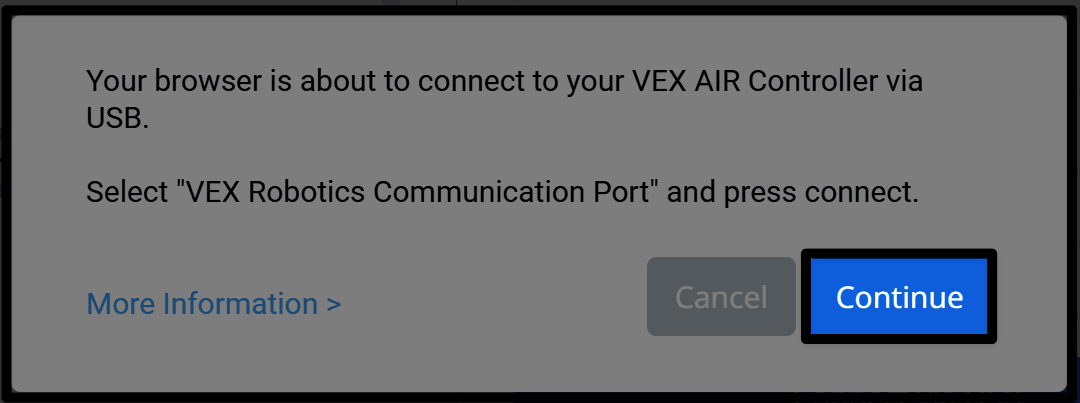

A Windows csatlakozási ablakában a következő olvasható: "A böngészője hamarosan csatlakozni fog a VEX AIR vezérlőhöz USB-n keresztül. Válaszd ki a „VEX Robotics Communication Port” lehetőséget, és nyomd meg a csatlakozás gombot. A jobb alsó sarokban található Folytatás gomb kiemelten jelenik meg.

Válassza ki a fenti képeket a nagyításhoz.

Egy, az eszközödön alapuló üzenet jelenik meg. Válassza Folytatás lehetőséget.

macOS/Chromebook

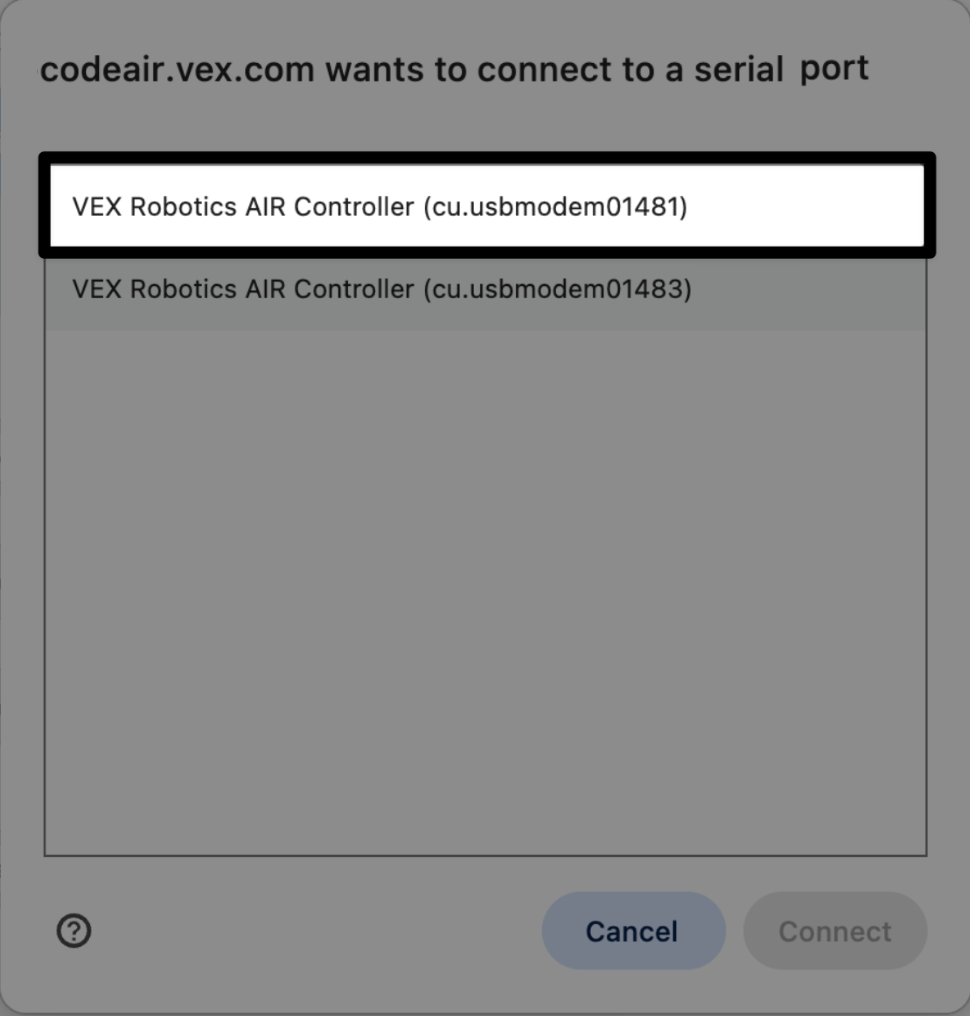

Egy párbeszédablak a codeair.vex.com oldalról, amely soros porthoz való csatlakozást kér, kiemelve az egyik VEX Robotics AIR vezérlő opciót, mint az alacsonyabb azonosítószámúat, alatta pedig a Mégse és a Csatlakozás gombokkal.

Ablakok

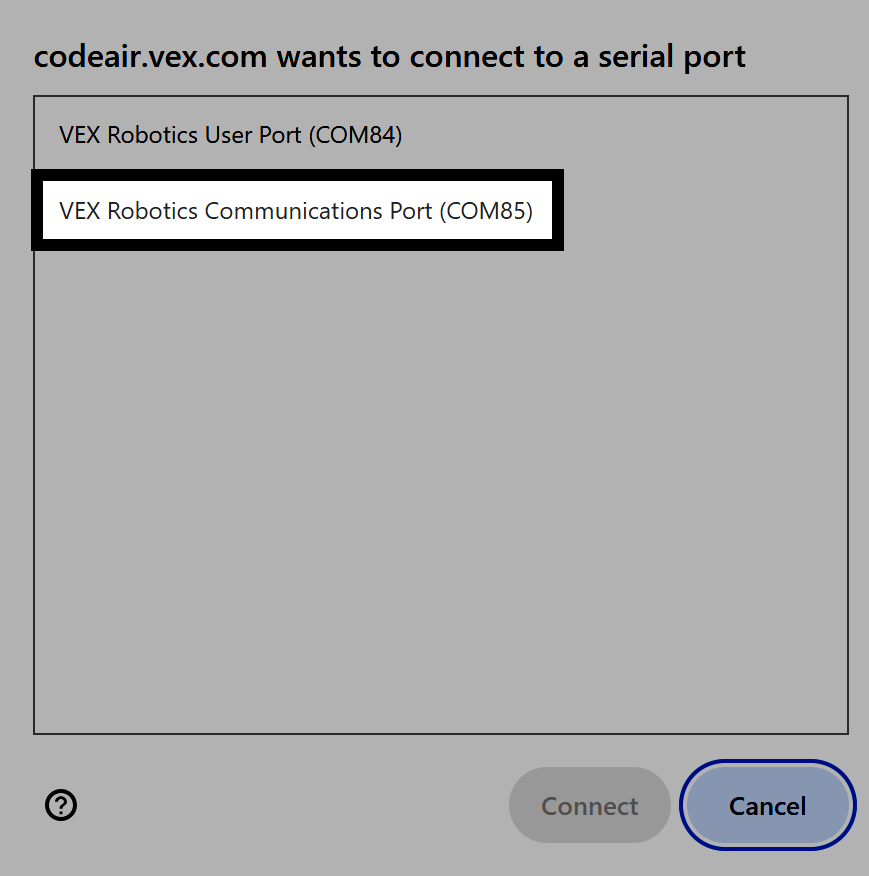

Soros port kiválasztó ablak, amelyen kiemelten látható a VEX Robotics kommunikációs COM85 portja.

Válassza ki a fenti képeket a nagyításhoz.

macOS/Chromebook: Válassza ki a listából a azonosítószámú robotot.
Windows: Válassza ki a Kommunikációs portlehetőséget.

macOS/Chromebook

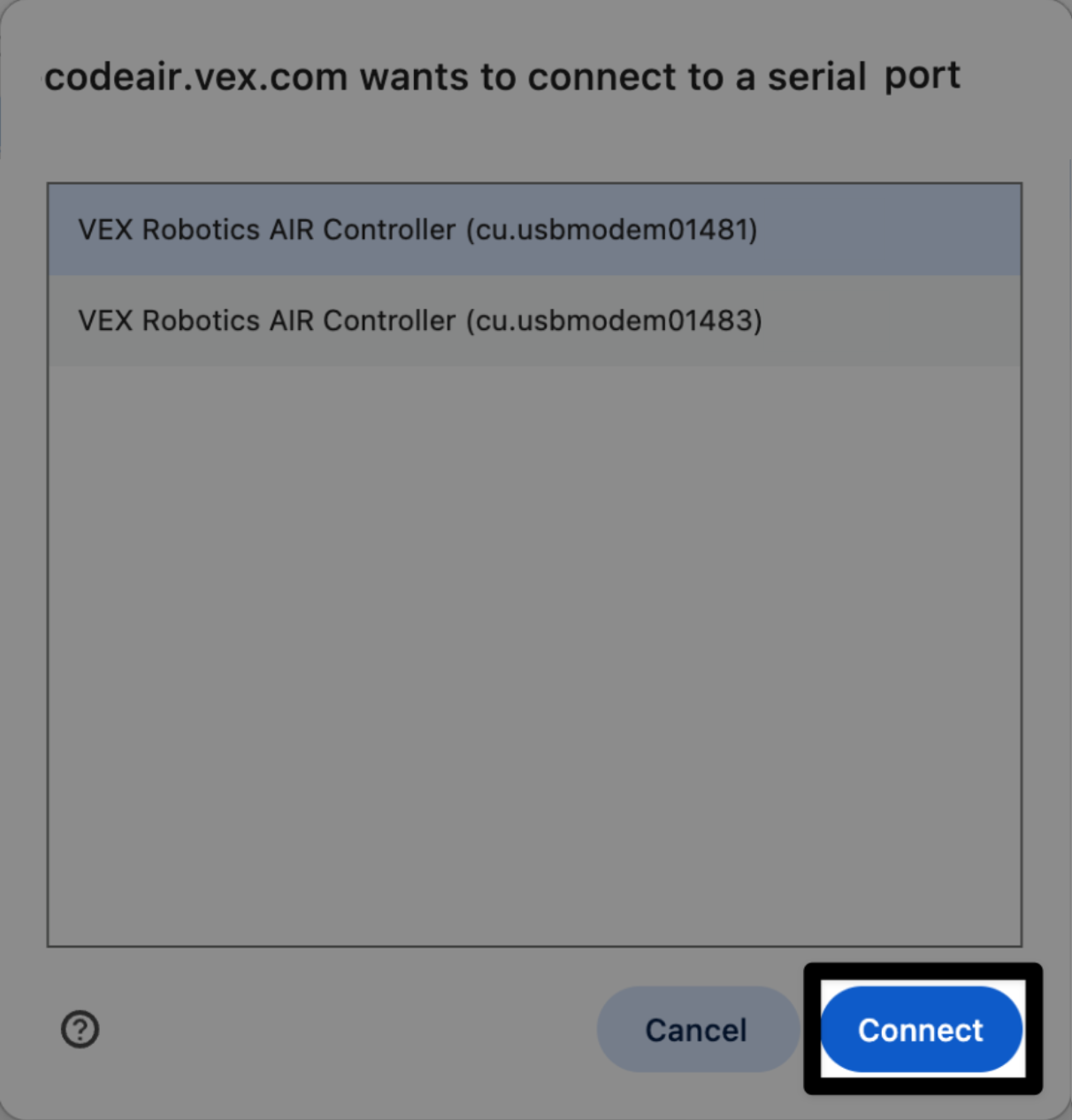

Egy párbeszédablak a codeair.vex.com oldalról, amely soros porthoz való csatlakozást kér, egy kiválasztott VEX Robotics AIR vezérlővel és a Csatlakozás gombbal kiemelve.

Ablakok

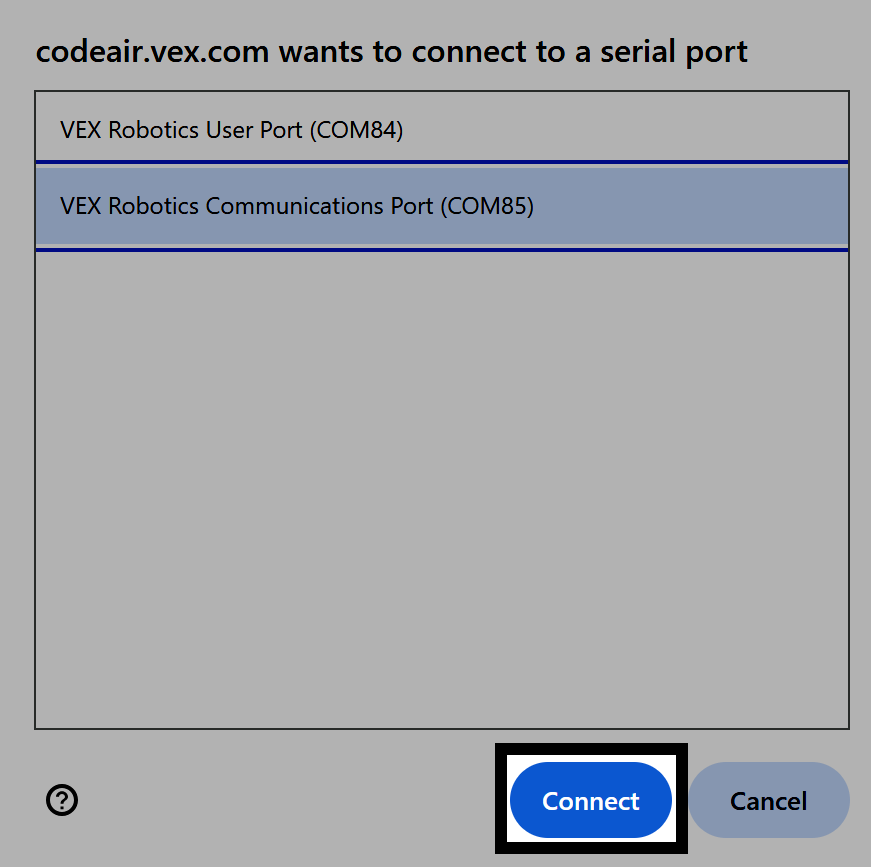

Soros port kiválasztó ablak, amelyen a VEX Robotics COM85 kommunikációs portja van kiválasztva, és a Csatlakozás gomb kiemelve.

Válassza ki a fenti képeket a nagyításhoz.

Miután a kívánt elem kiemelve látható, válassza Connect lehetőséget.

A VEXcode AIR eszköztár jobb felső sarkának közeli képernyőképe, amelyen egy zöld kontroller ikon látható a Letöltés gomb bal oldalán.

A VEXcode AIR jobb felső sarkában található vezérlő ikon most zöld színnel jelenik meg.

Csatlakozás az alkalmazásalapú VEXcode AIR-hez

A VEXcode AIR eszköztár jobb felső sarkának közeli képernyőképe, amelyen egy zöld kontroller ikon látható a Letöltés gomb bal oldalán.

Miután a kontroller csatlakoztatva van a számítógéphez, és megnyílik a VEXcode AIR, a kontroller automatikusan csatlakozik. A VEXcode AIR jobb felső sarkában található Controller ikon zöld színnel jelenik meg.
