A nyomtatható VEX IQ alkatrészvonalzó használata – VEX könyvtár

Legyen szó az alkatrészek rendszerezéséről, az összeállítási utasítások követéséről vagy az egyedi tervezés készítéséről, az alkatrész helyes azonosítása kulcsfontosságú lehet a siker szempontjából.

A VEX IQ Parts Ruler egy praktikus eszköz az alkatrészek azonosításához.

Töltse le a nyomtatható VEX IQ vonalzót (US Letter) >

Nyomtatható VEX IQ vonalzó (Nemzetközi A4) >letöltése

megjegyzés: a .pdf nyomtatásakor ügyeljen arra, hogy 100%-os léptéket állítson be.

Alkatrészek azonosítása vonalzóval

A VEX IQ Parts Ruler segítségével azonosíthatók az alkatrészek az alkatrészek rendszerezése vagy az összeállítási utasítások követése közben. A vonalzón a méretarány 1:1, így az alkatrészek egyszerűen a vonalzó tetejére helyezhetők.

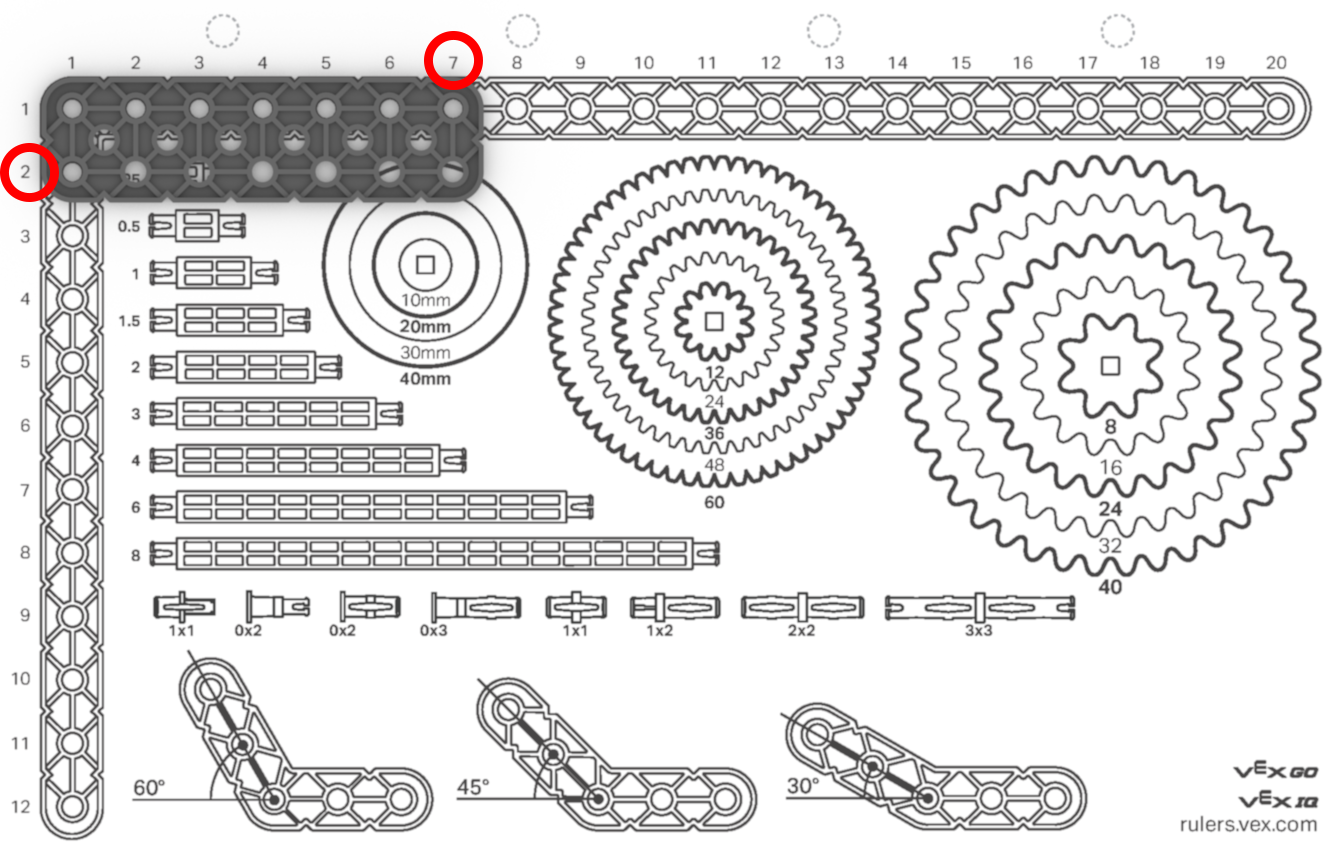

VEX IQ 2x7 gerenda az alkatrész hosszának méréséhez nyomtatható vonalzóval

Mérőgerendák és lemezek. A bemutatott példa egy 2x7-es gerenda.

A 2 2 hangmagasság-egység szélességét jelöli.
A 7 7 hangmagasság-egység hosszát jelöli.

4 osztású távtartó a VEX IQ alkatrész azonosításához és méréséhez a nyomtatható vonalzóval

Mérési távolságok. A bemutatott példa egy 4x-es leállás.

30 mm-es csiga felcímkézett méretekkel a VEX IQ alkatrészek méréséhez

Mérőtárcsák. A bemutatott példa egy 30 mm-es szíjtárcsa.

VEX IQ 12 fogú fogaskerék a nyomtatható alkatrész-mérővel való méretösszehasonlításhoz

Mérő fogaskerekek. A bemutatott példa egy 12 fogas fogaskerék.

16 fogú VEX IQ lánckerék a nyomtatható alkatrész-mérőléccel történő méretazonosításhoz

Mérő lánckerekek. A bemutatott példa egy 16 fogú lánckerék.

VEX IQ 1x1 tű az alkatrész nyomtatható vonalzóval történő méréséhez és azonosításához

Mérőcsapok. A bemutatott példa egy 1x1 tű.

30 fokos szögű sugár, amelyen egy felirat kiemeli, hogyan kell megmérni a nyomtatható VEX IQ alkatrész-mérőléccel

Mérje meg a speciális gerendákat. A bemutatott példa egy 30°-os szögű sugár.

A vonalzó használata robot összeszerelésekor

A VEX Plastic Parts vonalzó mérőeszközként is használható alkatrészek és távolságok mérésére. Ez nagyon hasznos lehet olyan egyedi robot tervezésénél és összeszerelésénél, amely nem rendelkezik konkrét utasításokkal az alkatrészek kiválasztására vonatkozóan.

Tipp és trükk: A VEX Plastic Parts Ruler .pdf-je átlátszó műanyag fóliára nyomtatható. Ez lehetővé teszi a vonalzó ráhelyezését a robotra, és a méréseket a vonalzón keresztül történő méréssel lehet elvégezni.

Íme néhány példa a vonalzó használatára egyéni robot összeállítása közben.

Nyomtatható VEX IQ alkatrész vonalzó, amelyen egy részben megépített robot alváz fekszik, és bemutatja, hogyan kell megmérni az alváz bal és jobb oldalán található gerendák belső oldalának megjelölésével.

A gerendák közötti távolság mérése robot alvázon. Ez a példa a robotvázon lévő gerendák közötti távolságot mutatja 11 osztásközzel vagy 5,5 hüvelykkel.

8-as osztású tengely mérése a nyomtatható VEX IQ alkatrészmérővel

A menetemelkedés használata a tengely hosszának mérésére. Ez a példa egy 8 osztású tengelyt mutat be.

Nyomtatható VEX IQ alkatrész vonalzó, amely egy 10 cm-es tengelyt mér

Hüvelyk/milliméter használata a tengely hosszának mérésére. Ez a példa egy 4 hüvelykes (4 hüvelyk/102 milliméter) tengelyt mutat be.

VEX IQ láncszem méretreferenciához a nyomtatható alkatrész-vonalzóval

A láncszemek számának mérése lánc/lánckerék rendszerben.
