Legyen szó az alkatrészek rendszerezéséről, az összeállítási utasítások követéséről vagy az egyedi tervezés készítéséről, az alkatrész helyes azonosítása kulcsfontosságú lehet a siker szempontjából.

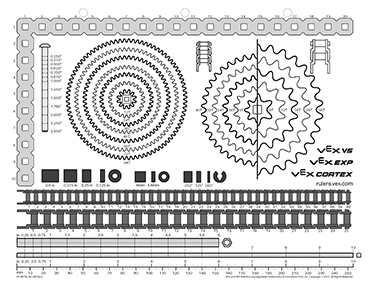

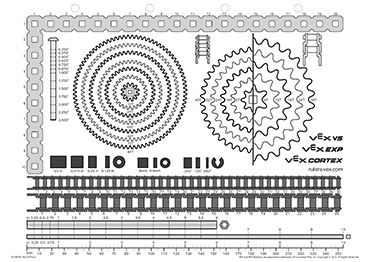

A VEX fémalkatrészek vonalzója egy praktikus eszköz az alkatrészek azonosításához.
megjegyzés: a .pdf nyomtatásakor ügyeljen arra, hogy 100%-os léptéket állítson be.
Alkatrészek azonosítása vonalzóval
A VEX fémalkatrészek vonalzója az alkatrészek azonosítására használható az alkatrészek rendszerezése vagy az összeállítási utasítások követése során. A vonalzón a méretarány 1:1, így az alkatrészek egyszerűen a vonalzó tetejére helyezhetők.

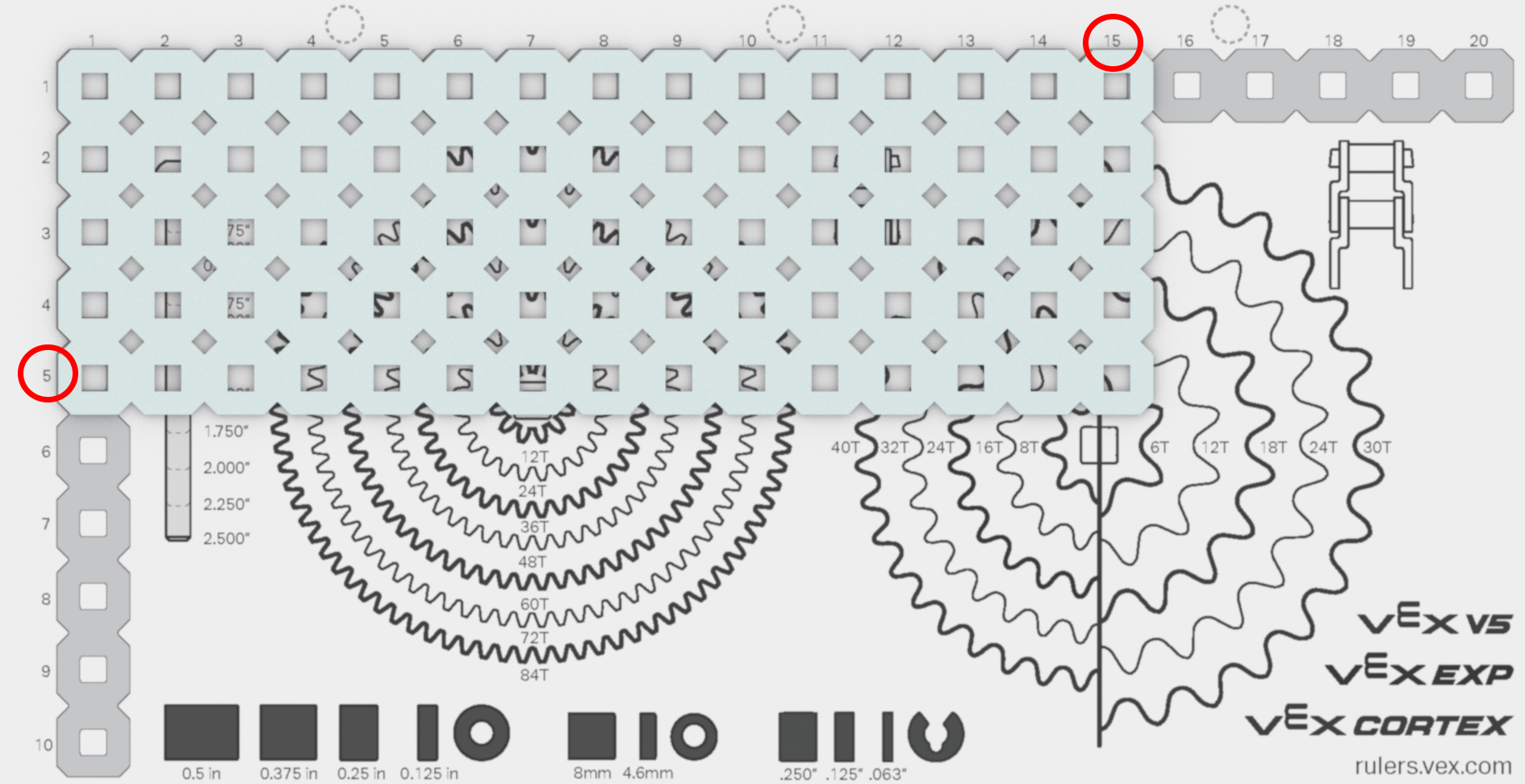

Szerkezeti fém mérése. A bemutatott példa egy 5x15-ös tányér.
- Az 5 az 5 hangmagasság-egység szélességét jelzi.
- A 15 15 hangmagasság-egység hosszát jelöli.

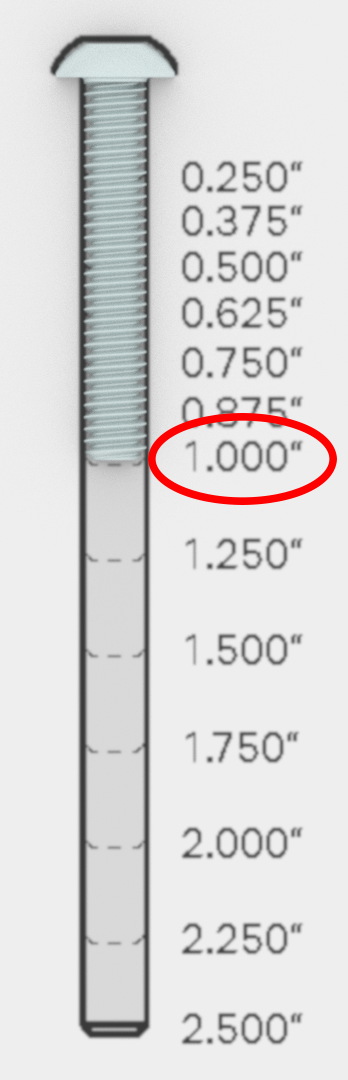

Mérőcsavarok. A bemutatott példa egy #8-32 1,0 hüvelykes csillagcsavar.

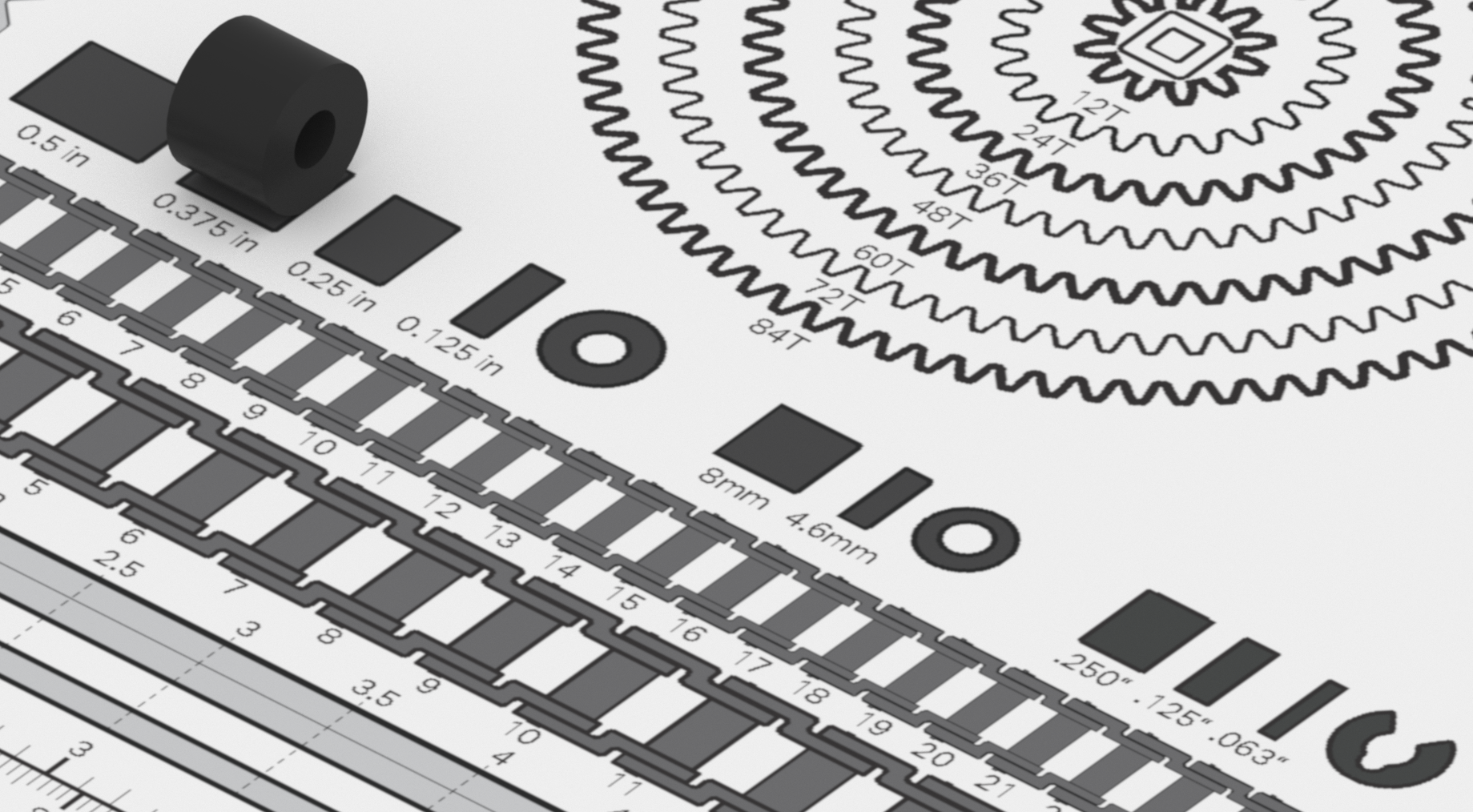

Távtartók mérése. A bemutatott példa egy 0,375 hüvelykes távtartó.

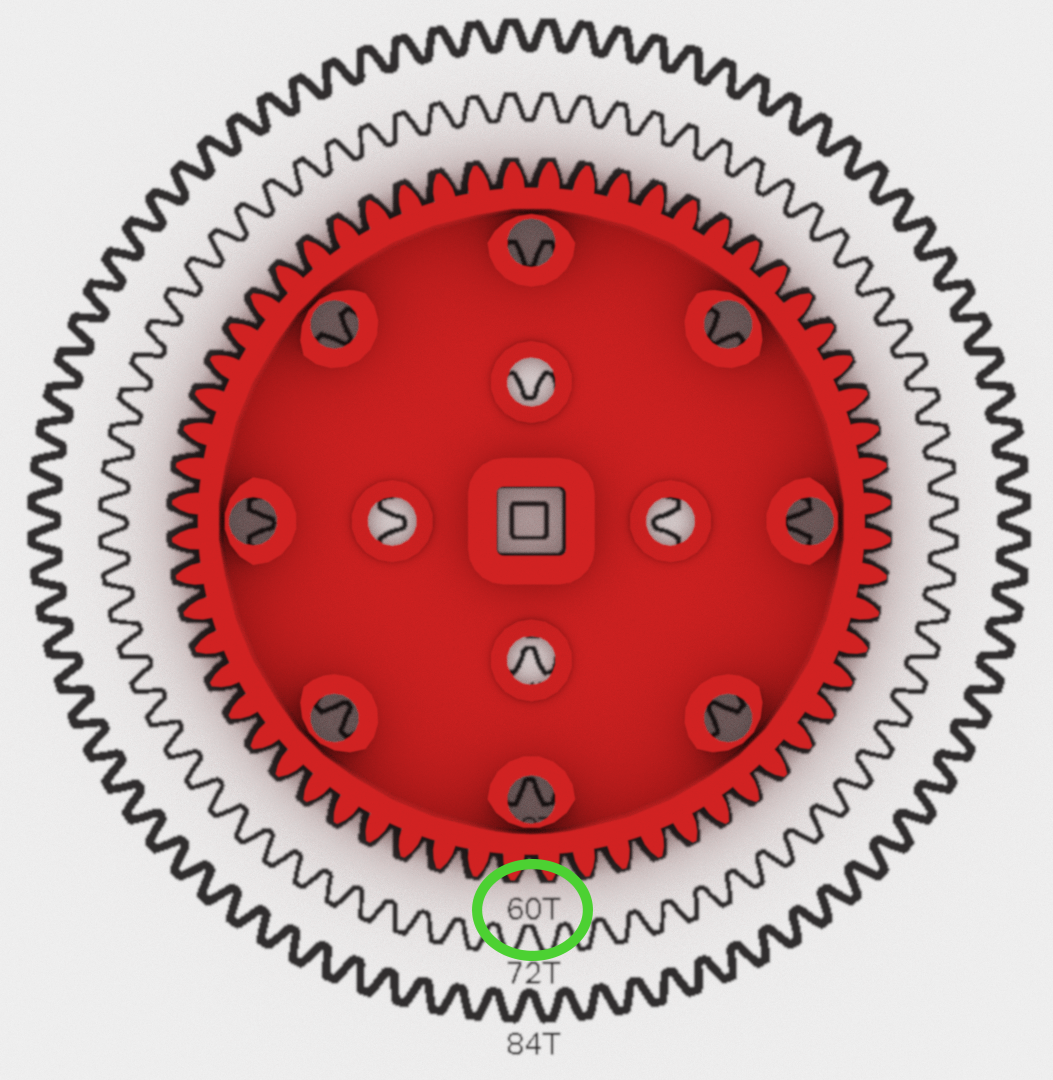

Mérő fogaskerekek. A bemutatott példa egy 60 Tooth Gear.

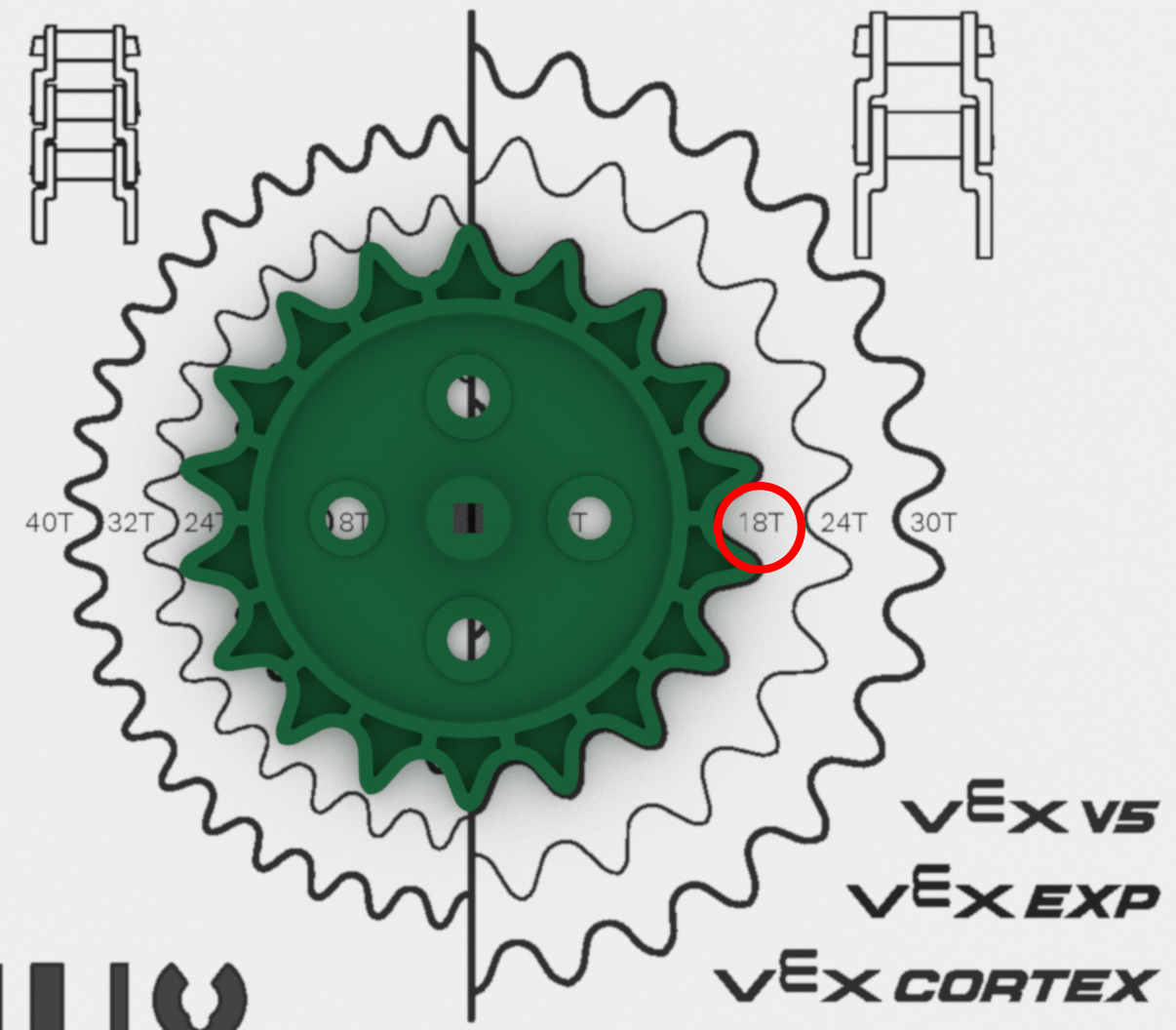

Mérő lánckerekek. A bemutatott példa egy 18 fogú lánckerék.

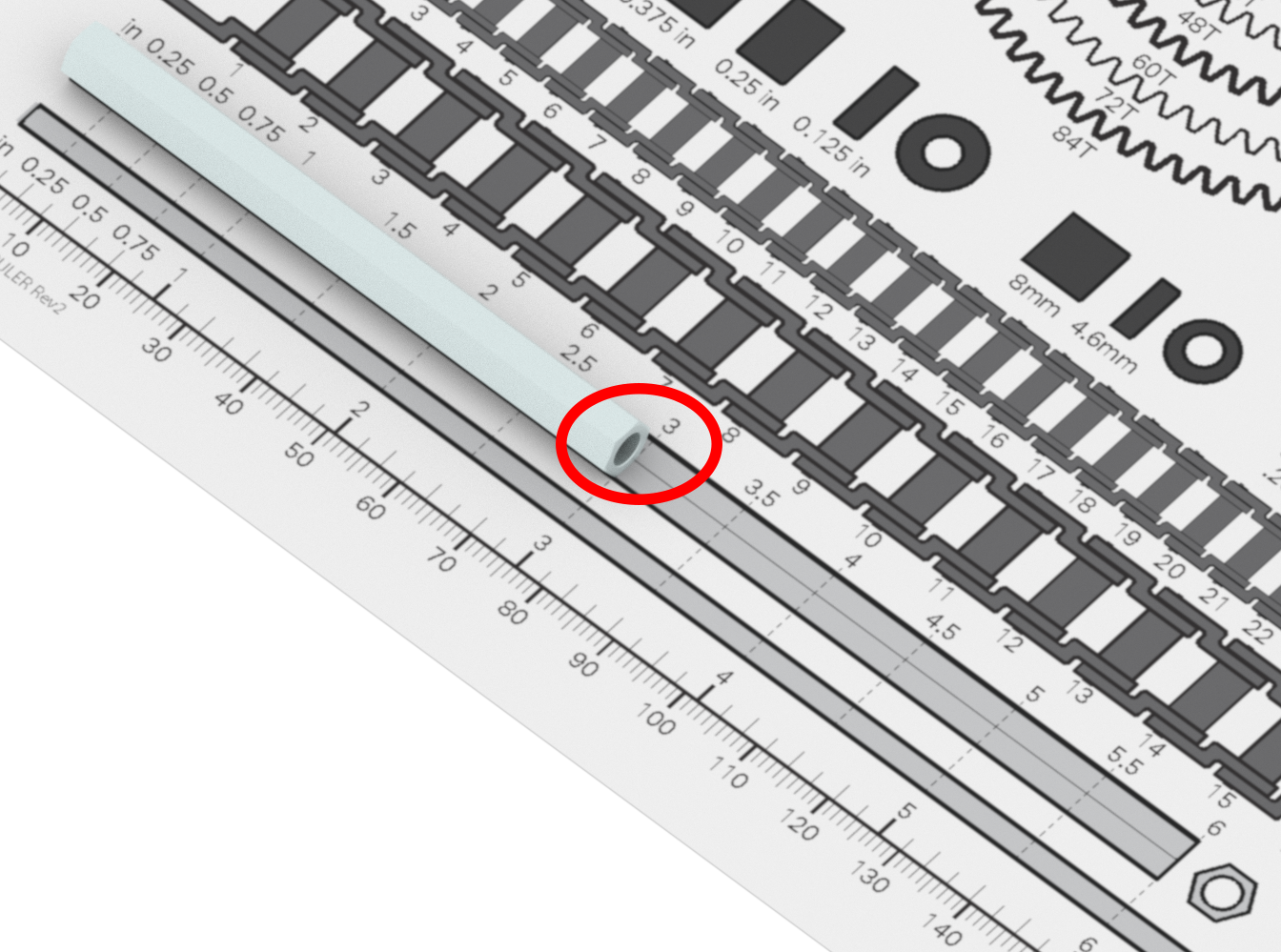

Mérési távolságok. A bemutatott példa egy 3 hüvelykes leállás.

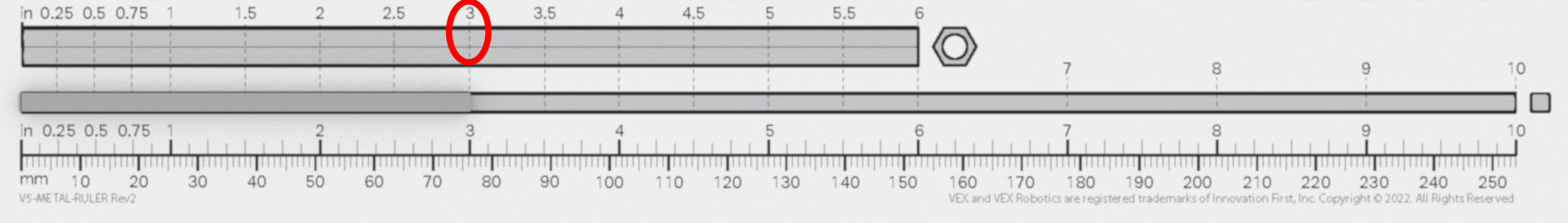

Mérje meg a tengelyeket. A bemutatott példa egy 3 hüvelykes tengely.
A vonalzó használata robot összeszerelésekor
A VEX Metal Parts vonalzó mérőeszközként is használható alkatrészek és távolságok mérésére. Ez nagyon hasznos lehet olyan egyedi robot tervezésénél és összeszerelésénél, amely nem rendelkezik konkrét utasításokkal az alkatrészek kiválasztására vonatkozóan.
Tipp és trükk: A VEX Metal Parts Ruler .pdf-je átlátszó műanyag fóliára nyomtatható. Ez lehetővé teszi a vonalzó ráhelyezését a robotra, és a méréseket a vonalzón keresztül történő méréssel lehet elvégezni.
Íme néhány példa a vonalzó használatára egyéni robot összeállítása közben.

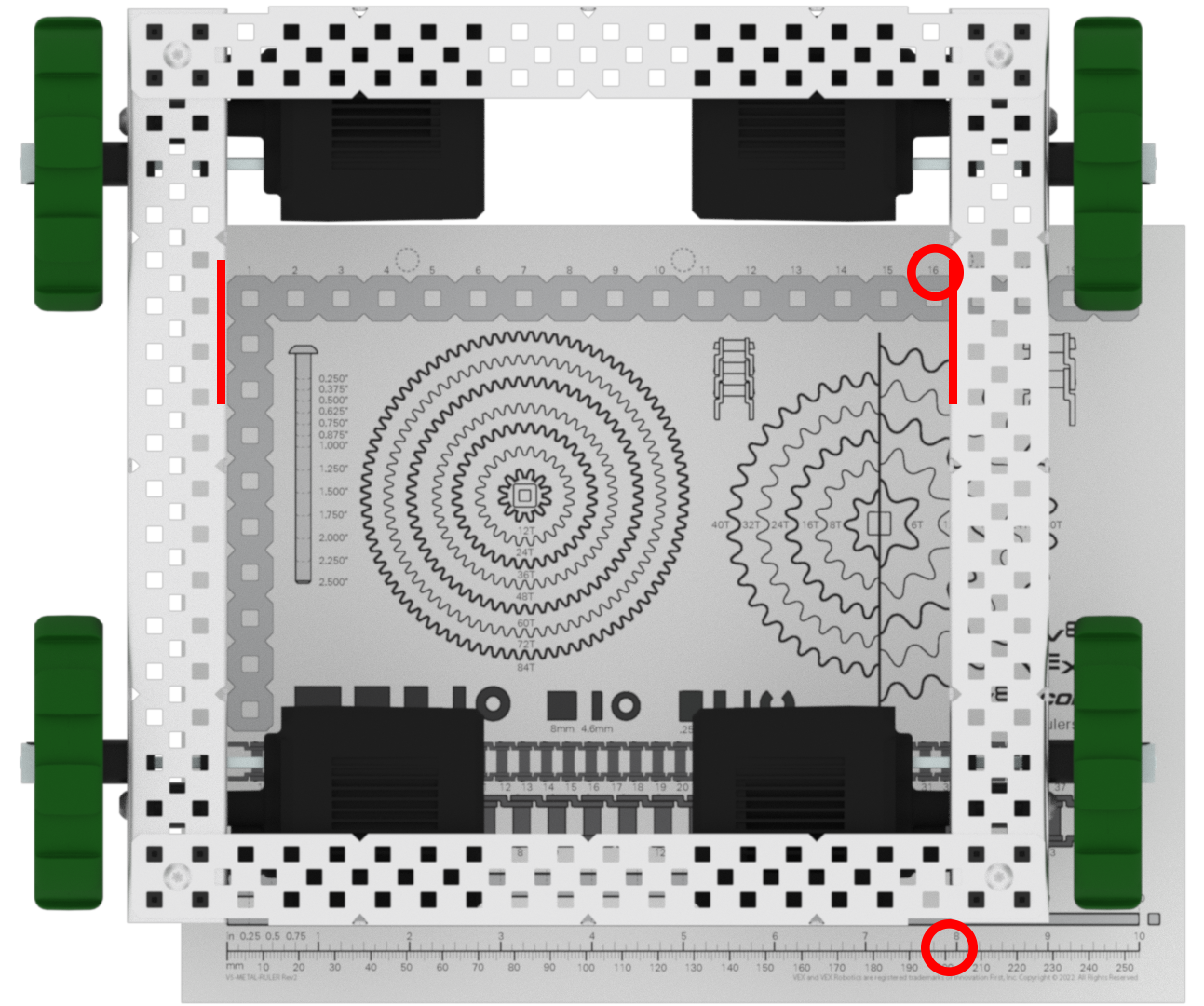

A C-csatornák közötti távolság mérése robotvázon. Ez a példa a C-csatornákat mutatja be a robot alvázán 16 osztásközzel vagy 8 hüvelykkel.

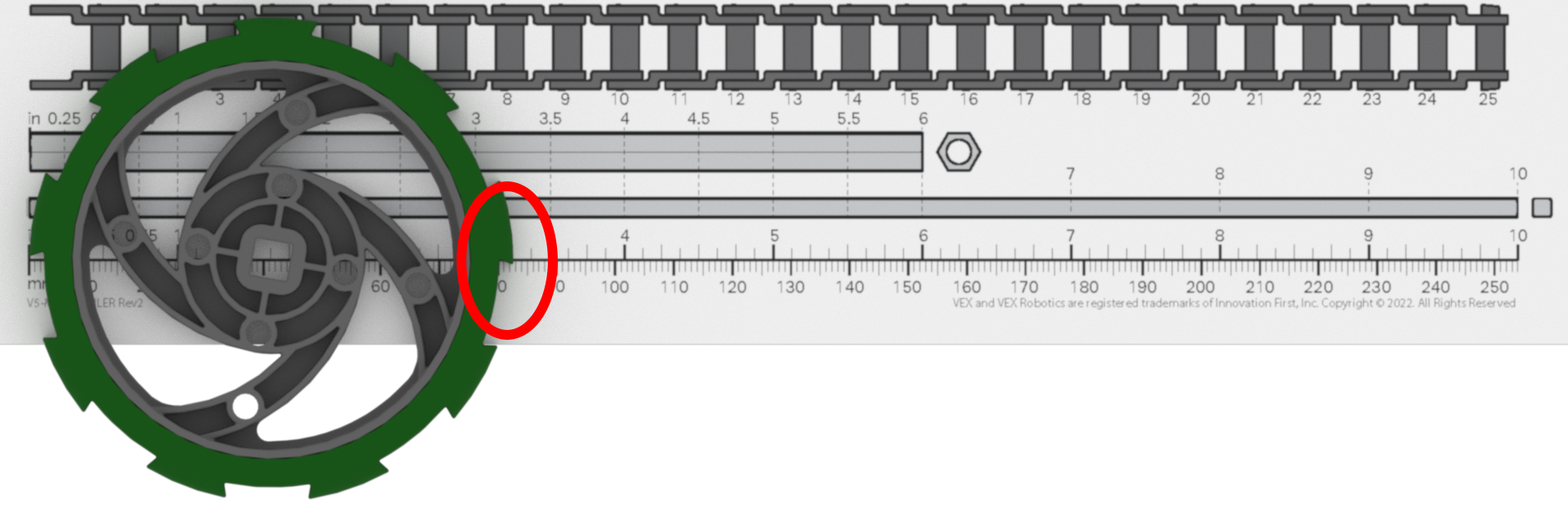

Hüvelyk/milliméter használata a kerekek átmérőjének mérésére. A bemutatott példa egy 3,25 hüvelykes vontatókerék (3,25 hüvelyk/83 milliméter).

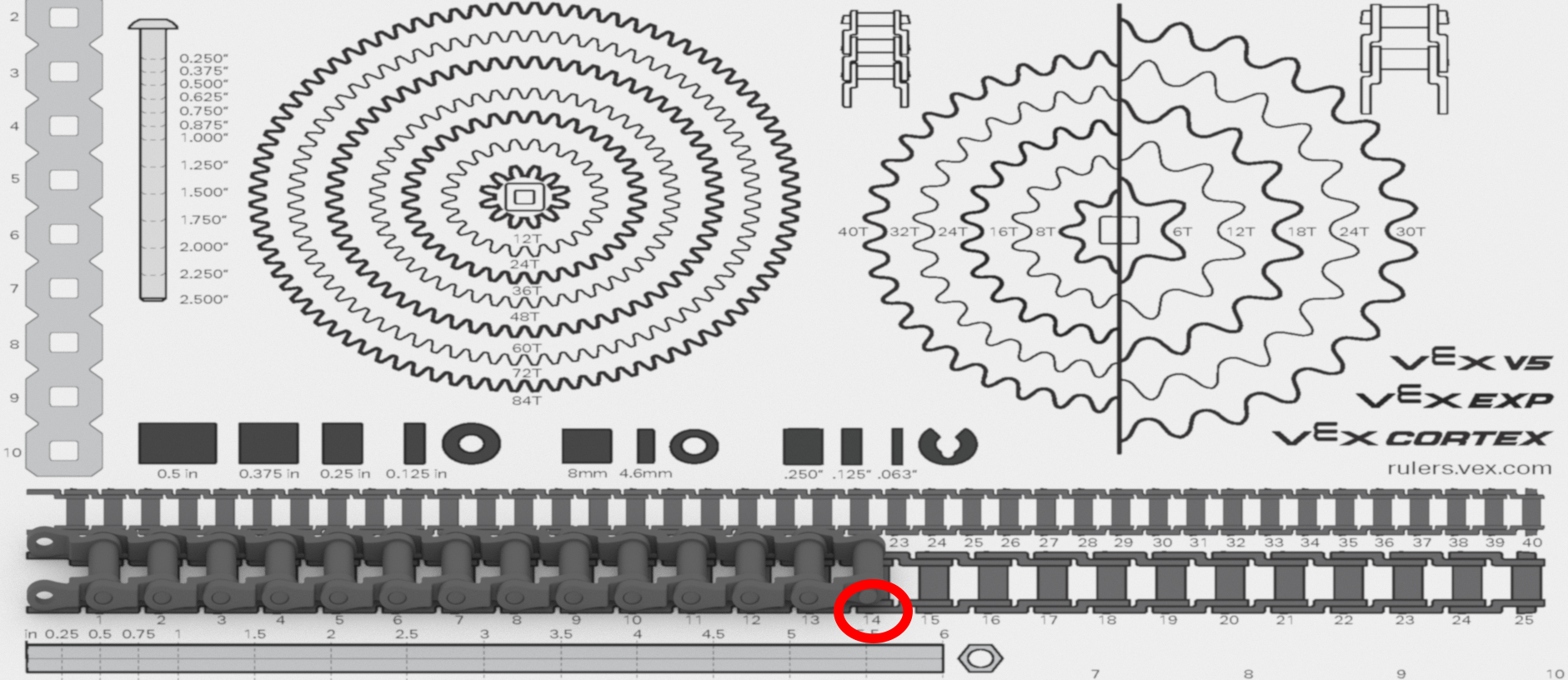

A láncszemek számának mérése lánc/lánckerék rendszerben.
Vegye figyelembe, hogy két különböző méretű lánc van a vonalzón, ez azért van, mert két különböző méretű lánckerék van.
A vonalzón lévő felső lánc a 6P lánckerekekhez, az alsó lánc pedig a nagy szilárdságú lánckerekekhez való.
- 6P lánckerekek - A lánc 6,35 mm / 0,25"
- Nagy szilárdságú lánckerekek - A lánc 9,79 mm / 0,385"
