A V5 vezérlő megértése – VEX könyvtár

A V5 Controller két analóg joystickot és 12 gombot tartalmaz egy ismerős videojáték stílusú kialakításban a sokoldalú illesztőprogram-vezérlés érdekében.

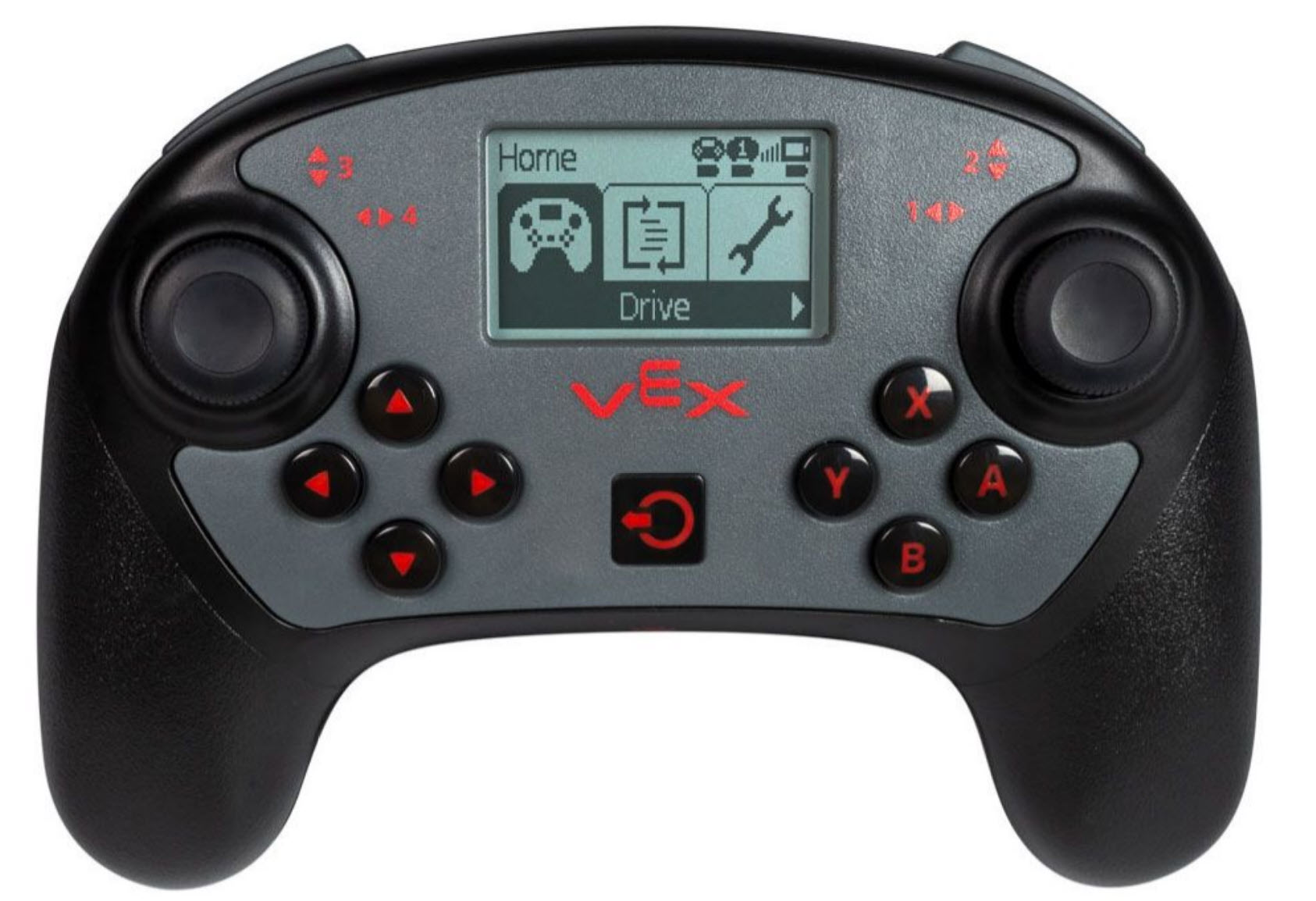

A V5 vezérlő felhasználói nézete, amelyen látható az LCD képernyő, a két analóg joystick és a 12 gomb. A vezérlő fő oldalán, a joystickok közelében 8 kör alakú gomb található két négyes csoportban, és négy vállgomb az elején.

A vezérlő programozható haptikus visszacsatolást és beépített VEXnet 3.0 rádiót és Bluetooth®-t tartalmaz a vezeték nélküli kommunikációhoz a V5 Brainnel a V5 Robot Radio segítségével.

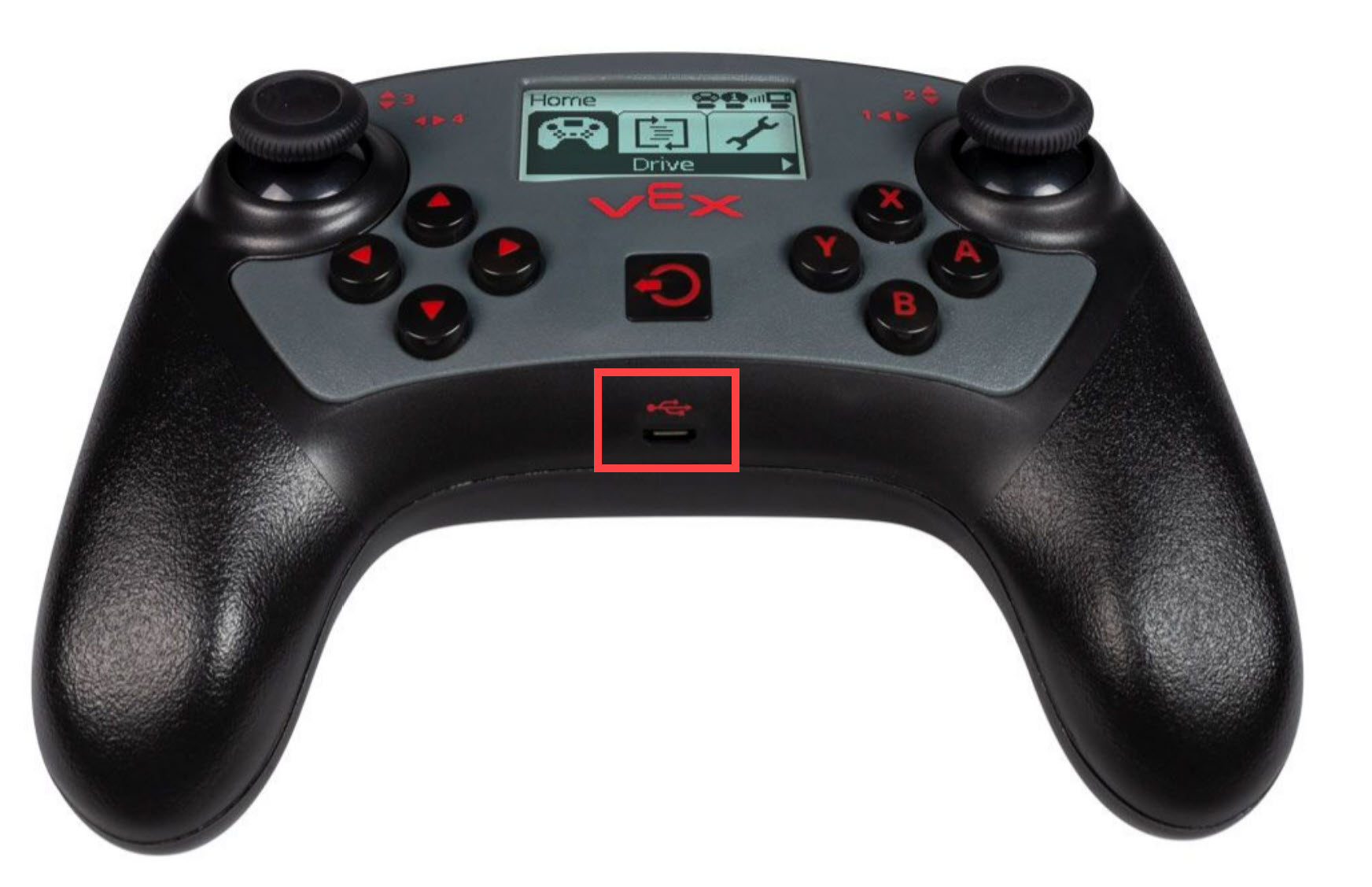

V5 vezérlő, kiemelve a mini USB portját. Ez a port a V5 Robot Brain töltésére és vezeték nélküli programozására szolgál.

Az újratölthető, integrált 3,7 V-os Li-ion akkumulátor elegendő töltést biztosít ahhoz, hogy több órán át vagy egy teljes versenynapon átvészeljen.

Az akkumulátor kényelmesen tölthető mini-USB csatlakozón keresztül, amely vezeték nélküli programozást és hibakeresést is lehetővé tesz a V5 Robot Brain segítségével

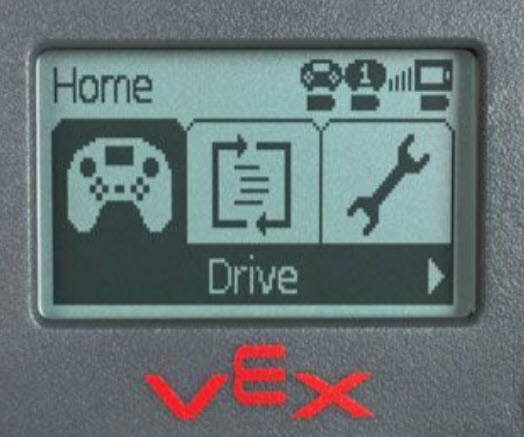

A V5 vezérlő LCD képernyőjének közeli nézete, amely lehetővé teszi a V5 robot agy vezérlését és a projektek indítását magáról a vezérlőről. A képernyőn a Kezdőlap menü látható, felette pedig ikonok jelzik a vezérlő csatlakozási állapotát.

A Vezérlő LCD képernyője (háttérvilágítású fehér és piros LED-ekkel) valós idejű információkat tesz lehetővé, és testreszabható VEXcodesegítségével.

Lehetővé teszi a programok indítását és leállítását is a vezérlőről.

Ezenkívül a versenyedzés módot használhatja más robotokkal való szinkronizálásra és gyakorlómeccsek lebonyolítására.

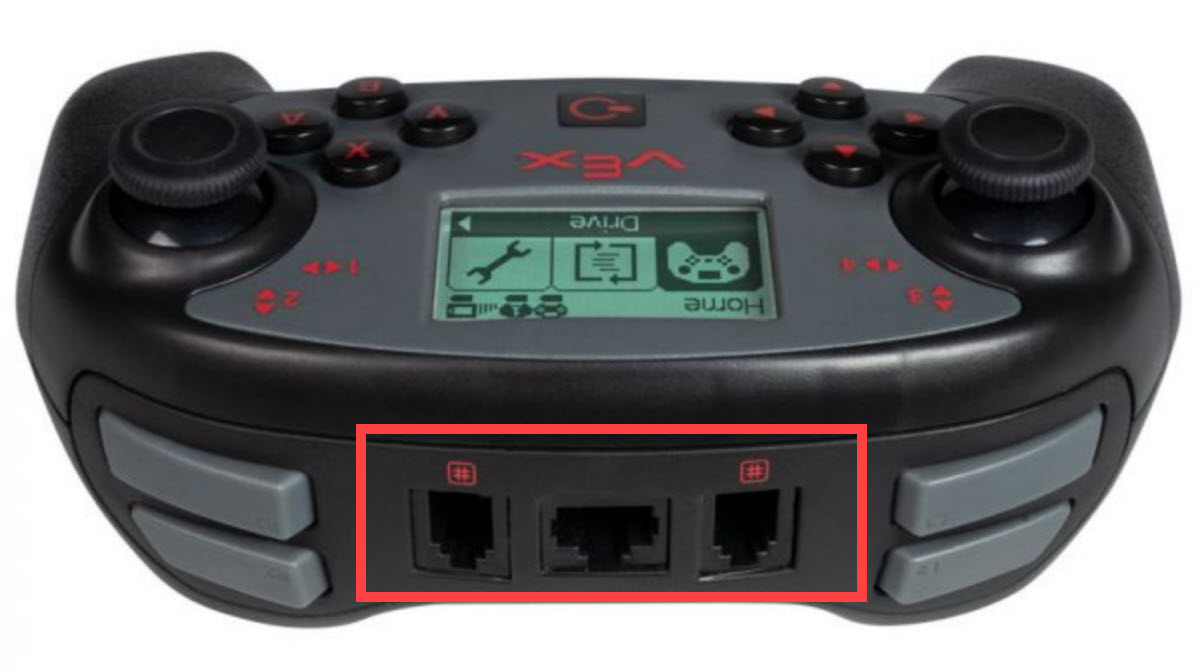

A V5 kontroller előlapja, a kontroller vállgombjai között kiemelve a két Smart Porttal és egy Competition Porttal.

A V5 vezérlő két intelligens porttal rendelkezik, amelyek kényelmesen elhelyezkednek az előlapon, amelyek a V5 vezérlő és a V5 Robot Brain szinkronizálására használhatók, valamint a firmware-frissítések elvégzésére is használhatók.

Használhatók arra is, hogy csatlakozzanak egy partner V5 Controllerhez, és megduplázzák a vezérelhető robotfunkciókat.

Az előlapon található egy versenyport, amely lehetővé teszi a csatlakozást a VEX Robotics Competition terepvezérlőjéhez.

V5 vezérlő specifikációi

	V5 vezeték nélküli vezérlő specifikációi
Felhasználói felület	Beépített monokróm LCD 128 x 64 pixel Háttérvilágítás fehér vagy piros LED-ekkel
Interfész jellemzői	Programok kiválasztása, indítása, leállítása Robot, vezérlő és partner akkumulátorának töltöttségi szintje Rádiókapcsolat típusa és jelerősség Verseny mód kijelzése Nyelvválasztás (10 lehetőség).
Felhasználói visszajelzés	Akár (3) sornyi többnyelvű szöveg az LCD-n Akár (3) grafikus widget (1) sornyi szöveggel
Vezeték nélküli	VEXnet 3.0 és Bluetooth 4.2 letöltés és hibakeresés 200 kbps sebességgel
Analóg tengely	2 joystick
Gombok	12
Extra funkció	Haptikus morajló motor
Akkumulátor típusa	Lítium-ion
Akkumulátor üzemideje	8-10 óra
Akkumulátor töltési ideje	1 óra
Automatikus alvás	Igen
Partnerport	Igen
Partnervezérlő típusa	V5 vezérlő
Súly	0,77 font (350 g)

A V5 vezérlővel kapcsolatos további információkért tekintse meg ezeket a cikkeket.
