3-vezetékes digitális bemeneti és digitális kimeneti eszközök konfigurálása a VEXcode V5-ben – VEX könyvtár

Amikor VEXcode V5-tel kezdi a programozást, a Digital In és Digital Out blokkok nem jelennek meg az Eszköztárban mindaddig, amíg nem konfigurálták őket.

Digitális bemeneti vagy digitális kimeneti 3 vezetékes eszköz hozzáadása

Digitális bemeneti vagy kimeneti eszköz konfigurálása:

VEXcode V5 eszköztár, amelyen az Eszközök ikon kiemelve látható a Kódmegjelenítő és a Nyomtatókonzol ikonok között.

Válassza az Eszközök gombot az Eszközök ablak megnyitásához.

VEXcode V5 Eszközök menü az Eszköz hozzáadása gombbal.

Válassza az "Eszköz hozzáadása" lehetőséget.

VEXcode V5 Eszközök menü az Eszköz hozzáadása gomb kiválasztása után. A 3 vezetékes opció van kiemelve.

Válassza a „3-WIRE” lehetőséget.

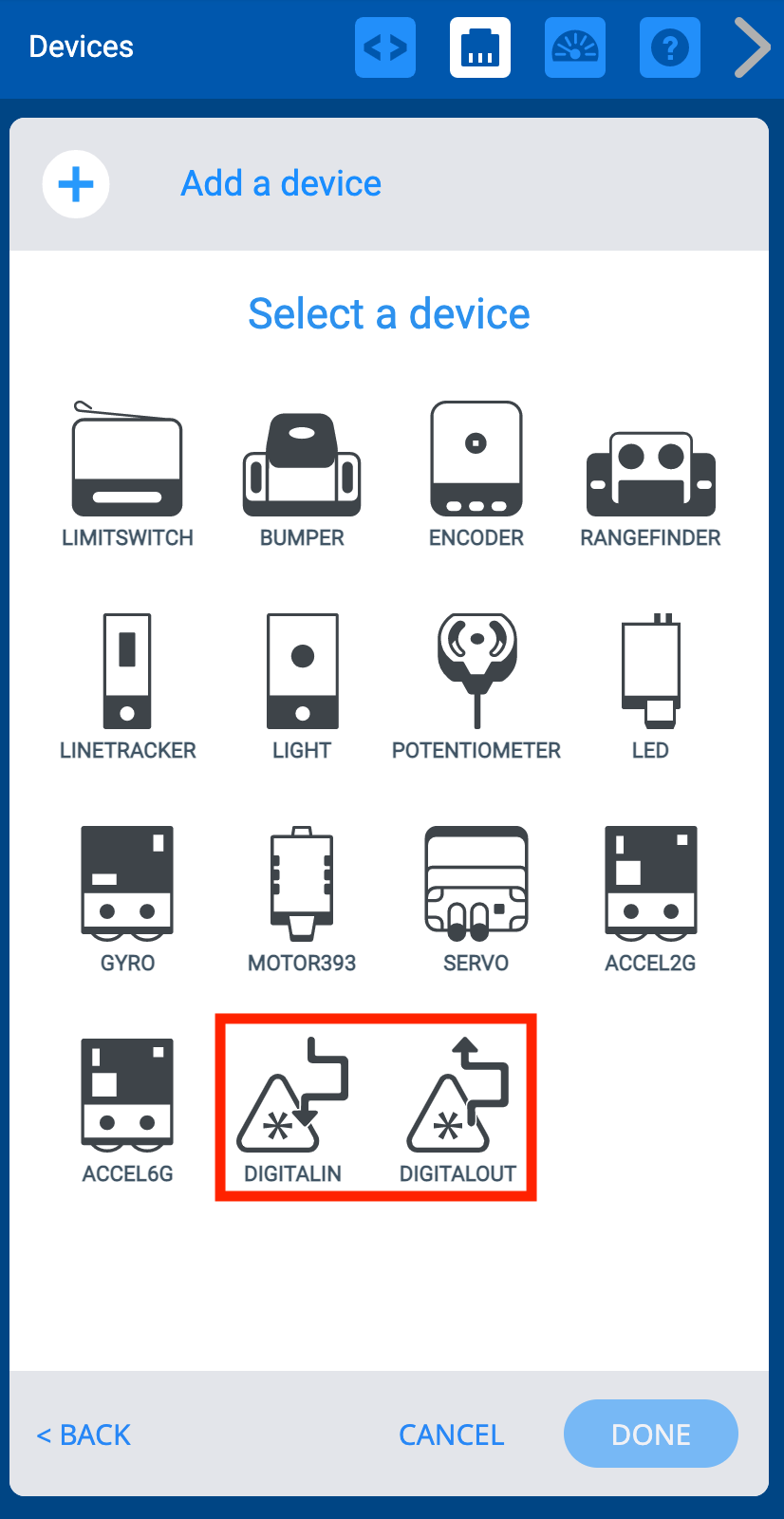

VEXcode V5 eszközök menü a 3 vezetékes eszköz opció kiválasztása után. Megjelenik a 3-vezetékes eszközök menüje, és a Digitális bemenet és a Digitális kimenet opciók vannak kiemelve.

Válassza a „DIGITALIN” vagy „DIGITALOUT” lehetőséget.

VEXcode V5 Eszközök menü az új eszköz portjának A-ra állítása után. Lent a Kész gomb van kiemelve.

Válassza ki, hogy az eszköz melyik porthoz csatlakozik a VEX V5 Brain-en. A más eszközökhöz már konfigurált portok nem lesznek elérhetők. Miután kiválasztotta a portot, válassza a „Kész” lehetőséget, hogy elküldje az eszközt a konfigurációnak, vagy a „Mégse” lehetőséget, hogy visszatérjen az Eszközök menübe.

megjegyzés: A 'Mégse' kiválasztása visszavonja az eszközön végzett minden változtatást, és nem lesz a konfiguráció része.

Digitális bemeneti vagy digitális kimeneti 3 vezetékes eszköz portszámának megváltoztatása

A VEXcode V5 eszközök menüje a korábban hozzáadott digitális bemeneti és digitális kimeneti eszközökkel látható.

Módosíthatja az eszköz portszámát, ha kiválasztja azt az Eszközök ablakban.

VEXcode V5 Eszközök menü az eszköz portjának C-re váltása után. A C port opció most zöld színű. Lent a Kész gomb van kiemelve.

Válasszon egy másik portot a Port Selection képernyőn, és a port száma zöldre vált. Ezután válassza a „Kész” lehetőséget a módosítás elküldéséhez.

A VEXcode V5 Digital logikai blokkban látható, megnyitott eszköz legördülő menüvel. A Digital In új eszközneve a legördülő menüben látható, és DigitalInC néven olvasható.

Ha módosítja a projektben már használt eszköz portját, frissítenie kell az eszköz nevét a blokkban az új névre a legördülő menü segítségével.

Digitális bemeneti vagy digitális kimeneti 3 vezetékes eszköz átnevezése

A VEXcode V5 eszközök ablaka a digitális bemeneti opciókkal látható. Fent az eszköz neve kiemelve van, jelezve, hogy átnevezhető.

Az eszközt átnevezheti a név megváltoztatásával a Port Selection képernyő tetején található szövegmezőben. Ha érvénytelen nevet választ, a szövegmező piros színnel jelzi ezt. Ezután válassza a „Kész” lehetőséget, hogy elküldje az eszköz módosításait a konfigurációban.

megjegyzés: a változók és eszközök elnevezési szabályaival kapcsolatos további információkért tekintse meg ezt a cikket a VEX Library-ból.

A VEXcode V5 Digital logikai blokkban látható, megnyitott eszköz legördülő menüvel. A digitális bemenet új eszközneve a legördülő menüben látható, és a SignalIn felirat olvasható.

Ha megváltoztatja a projektben már használt eszköz nevét, frissítenie kell az eszköz nevét a blokkban az új névre a legördülő menü segítségével.

Digitális bemeneti vagy digitális kimeneti 3 vezetékes eszköz törlése

A VEXcode V5 eszközök ablaka a digitális bemeneti opciókkal látható. Lent a Törlés gomb van kiemelve.

Az eszközt a Port kiválasztása képernyő alján található 'Törlés' opció kiválasztásával lehet törölni.

megjegyzés: Ha töröl egy olyan eszközt, amely már használatban van a projektben, a projekt hibát generál, ha megpróbálja letölteni, amíg a törölt eszközt használó blokkokat is törli.
