Egyedi VEX IQ Robot építésekor néha csak több teljesítményre van szüksége. Ennek egyik egyszerű módja egy másik motor hozzáadása. Ez a két együtt működő motor motorcsoportként ismert.
Hogyan kötődnek össze mechanikusan a motorcsoportok
Ahhoz, hogy két motor együtt tudjon működni, valamilyen módon mechanikusan össze kell kapcsolni őket.
A motorok mechanikus összekapcsolásának néhány módja a következők:
Mindkét motor ugyanazon a párhuzamos hajtótengelyen osztozik, így együtt dolgozva egyenletes és nagyobb teljesítményt biztosítanak. A hajtótengely megosztásával a két motor kombinált nyomatékát és teljesítményét hatékonyan hasznosítják, ami nagyobb teljesítményt és egyenletes teljesítményt eredményez. Ez a 3D-s modell részletesen bemutatja két motort, amelyek ugyanazon párhuzamos hajtótengelyt használják.
Mindkét motor ugyanazt a sebességváltót használja, ami nagyobb sebességet biztosít. Annak ellenére, hogy ugyanazt a hajtóműkészletet használják, mindegyik motor egymástól függetlenül állítható a jobb vezérlés és a mozgás pontossága érdekében. Az egy hajtóműhöz csatlakoztatott két motor megnöveli a forgatónyomatékot, így a robot könnyebben hajthat végre feladatokat, például nehézemelést. Ez a 3D-s modell részletesen bemutatja két, azonos fogaskerék-készlettel rendelkező motort.
Mindkét motor ugyanazt a lánc- és lánckerékrendszert használja, így a robot könnyebben tudja átadni a nyomatékot. Ez a konfiguráció nagyobb stabilitást és csökkenti a súrlódást is, ami nagy mechanikai hatékonyságot tesz lehetővé. Ez a kialakítás kompaktabb is, így áramvonalasabb és hatékonyabb kialakítást, valamint nagyobb rugalmasságot tesz lehetővé. Ez a 3D-s modell részletesen bemutatja két motort, amelyek ugyanazt a lánc- és lánckerék-rendszert használják.
Mindkét motornak a hajtáslánc ugyanazon oldalán vannak kerekei. Ezt az elvet mutatja be ez a 3D-s modell.
A motor forgásirányának jelentősége
Amikor két motor együtt dolgozik, nagyon fontos, hogy az egyes motorok forgási iránya ne ütközzen egymással. A motorok egymáshoz viszonyított tájolása határozza meg, hogy mindegyiknek melyik irányba kell forognia. Egy tipikus robotkar, amelynek két motorja együtt dolgozik a kar felemelésében, egy példa ennek működésére.
Ebben az esetben a kar jobb oldalán lévő hajtott fogaskeréknek az óramutató járásával ellentétes irányban kell forognia, hogy a kar felemelkedhessen. Mivel a hajtóműnek a karon lévő hajtott fogaskerékkel ellentétes irányban kell forognia, a kar jobb oldali motorjának a kisebb hajtóművet az óramutató járásával megegyező irányban kell forgatnia. Ez a 3D-s modell részletesen bemutat két motort, amelyeknek ellentétes irányban kell forogniuk egy robotkar működtetéséhez.
A kar bal oldalán azonban a hajtott fogaskeréknek az ellenkező irányba vagy az óramutató járásával megegyező irányba kell forognia. Ez azt is jelenti, hogy a bal oldali motornak az óramutató járásával ellentétes irányban kell forognia.
Általános szabály, hogy ha egy motorcsoport két motorja egymással szemben van, mint az alkalmazásban a fenti karral, akkor a motorcsoport egyik motorjának forgását meg kell fordítani, hogy a motorok ne küzdjenek egymással. Ez a 3D-s modell részletesen bemutat két motort, amelyeknek ellentétes irányban kellene forogniuk.
Ha a motorok ugyanabba az irányba néznek, akkor a motorcsoport mindkét motorjának ugyanabba az irányba kell forognia. Ezt az elvet mutatja be ez a 3D-s modell.

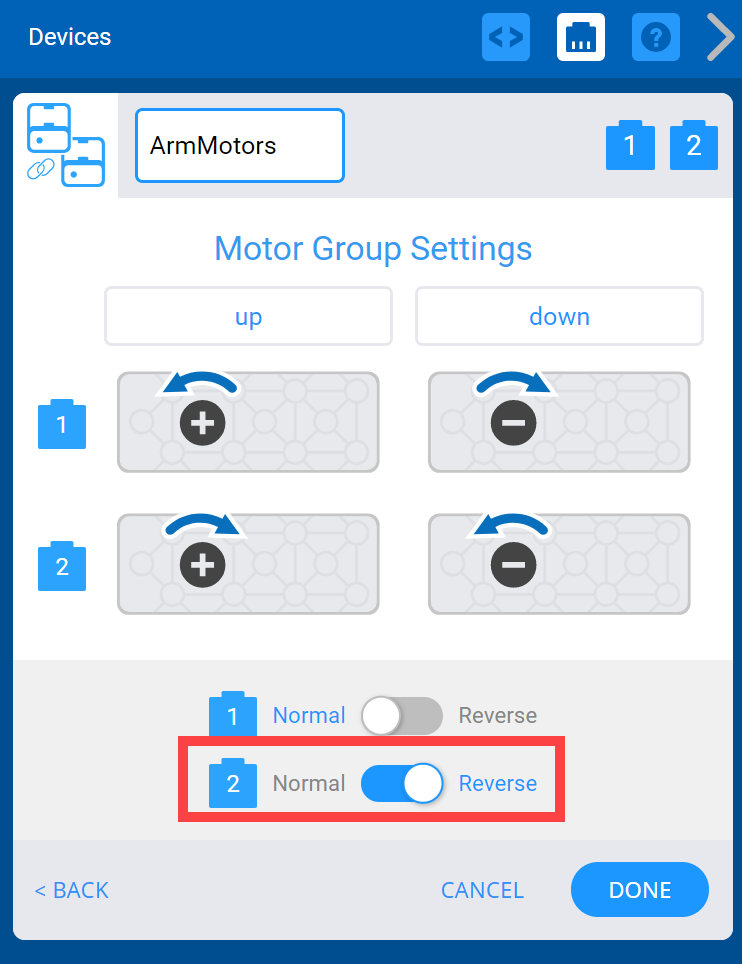

A VEXcode IQ használatakor nagyon könnyen megfordítható egy motor egy motorcsoporton belül. Ezt akkor teheti meg, ha a motorcsoportot eszközként adja hozzá.
A motorcsoport VEXcode IQ ban történő konfigurálásával kapcsolatos további információkért tekintse meg ezt a cikket a VEX Libraryből.
Olyan alkalmazások, amelyekben a motoros csoportok hasznosak lehetnek
A mechanikai előnyök elvei azt mondják nekünk, amikor:
- Több súlyt kell emelni.
- Több távolságot kell megtenni.
- Nagyobb sebességre van szükség.
- Több erőre lesz szükség.
Ezek az elvek a robotkarnál és a hajtásláncoknál is láthatók.
Robot karok
Egyetlen lengőkar képes lehet könnyű dolgokat egyetlen motorral felemelni. Ha azonban a karnak nehéz tárgyat kell felemelnie, szükség lehet egy második motorra. Az alábbi 3D-s ábra részletesen bemutatja egy lengőkart hajtó motort.
Az alábbi 3D-s ábra részletesen bemutatja a dupla fordított, négykaros kart hajtó két motort.
Fejlett karok, például hatkaros vagy dupla-fordított négykaros karok tervezésekor két motorra lesz szükség. Ez azért van, mert ezek a karok képesek magasabbra és gyorsabban emelni tárgyakat. Az alábbi 3D-s ábra részletesen bemutatja a hatkaros kart hajtó két motort.
Az alábbi 3D-s ábra részletesen bemutatja a dupla fordított, négykaros kart hajtó két motort.
Hajtóművek
A hajtáslánc tervezésekor érdemes gyorsabban haladni, meredekebbre mászni, vagy többet nyomni a robotjával. A négy motoros hajtáslánc lehetővé teszi ezt. Ez a 3D-s modell részletesen bemutatja a négy motorral és négy kerékkel rendelkező hajtásláncot.
A VEXcode IQ egy 4 motoros DRIVETRAIN eszközzel rendelkezik, amely lehetővé teszi a hajtáslánc programozását.
A 4 motoros hajtáslánc konfigurálásával kapcsolatos további információkért meg a VEX Librarycikkét.
A 4 motoros hajtásláncú eszköz azonban korlátozza a robot fordulatait forgófordulatokra. Ha a robotnavigációja eltérő fordulatokat igényel, a motorcsoportok engedélyezhetik ezeket.
Motorcsoportok használata különböző típusú kanyarokhoz
A csúszókormányzott robot egy olyan robot, amely a robot mindkét oldalán lévő hajtókerekek sebességének és irányának beállításával forog. A fordulatok típusai a következők:

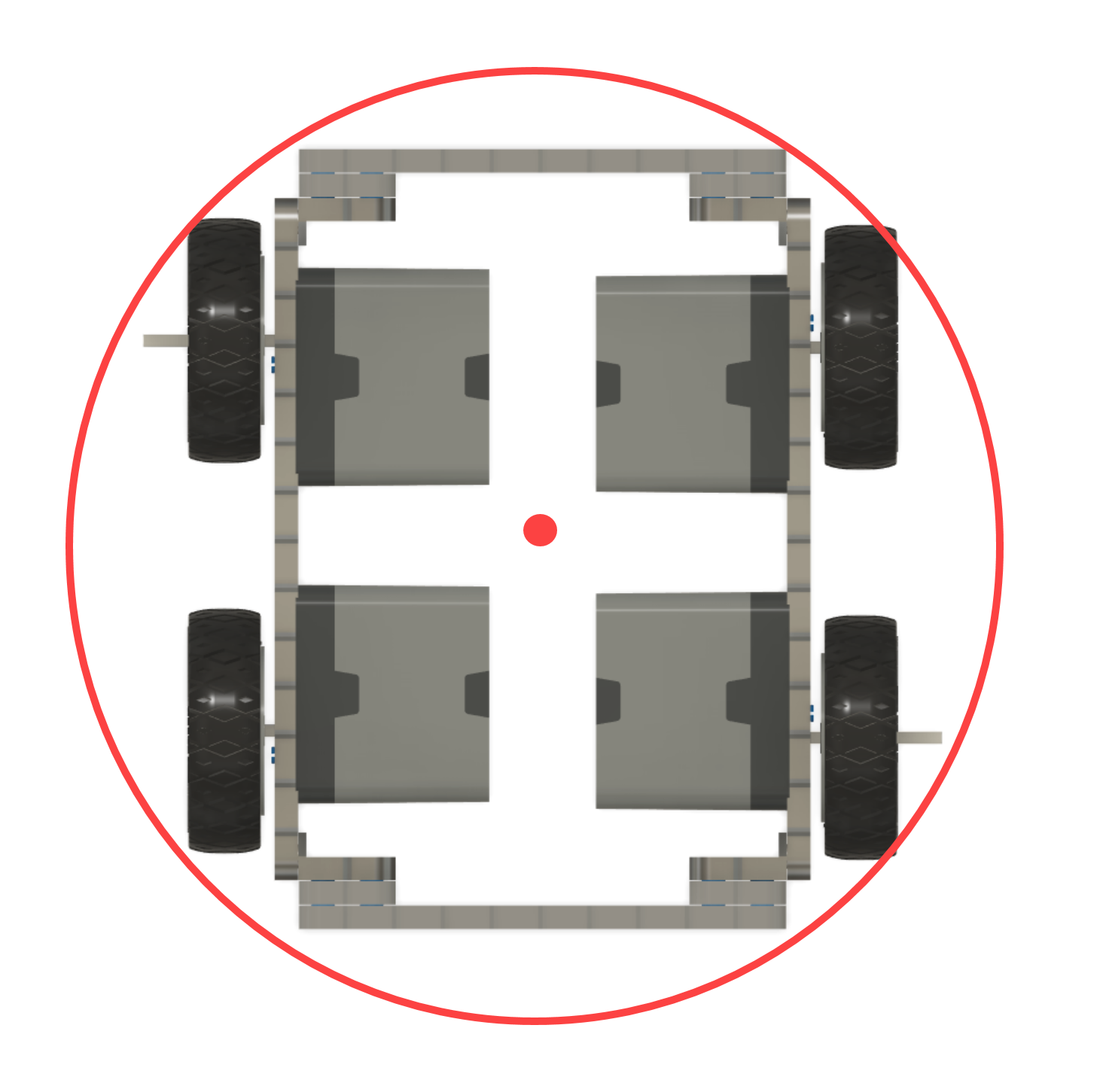

Forgatási fordulatok: ez a fajta fordulat a hajtókerekek közötti középpontban forog. Ez akkor fordul elő, ha a robot egyik oldalán lévő meghajtó kerék/kerekek a robot másik oldalán lévő meghajtó kerékhez/kerekekhez képest fordított irányba mozognak. Ez a fajta fordulás akkor hasznos, ha a robotnak a helyén kell fordulnia.
Vontatási fordulatok: ennek a fordulatnak a forgáspontja a robot oldalán található. Ez akkor fordul elő, ha a robot egyik oldalán lévő meghajtó kerék/kerekek előre vagy hátra mozognak, és a robot másik oldalán lévő meghajtó kerék/kerekek nem mozognak. Ez a fajta fordulat hasznos lehet egy játékdarabhoz való sorbaálláskor.

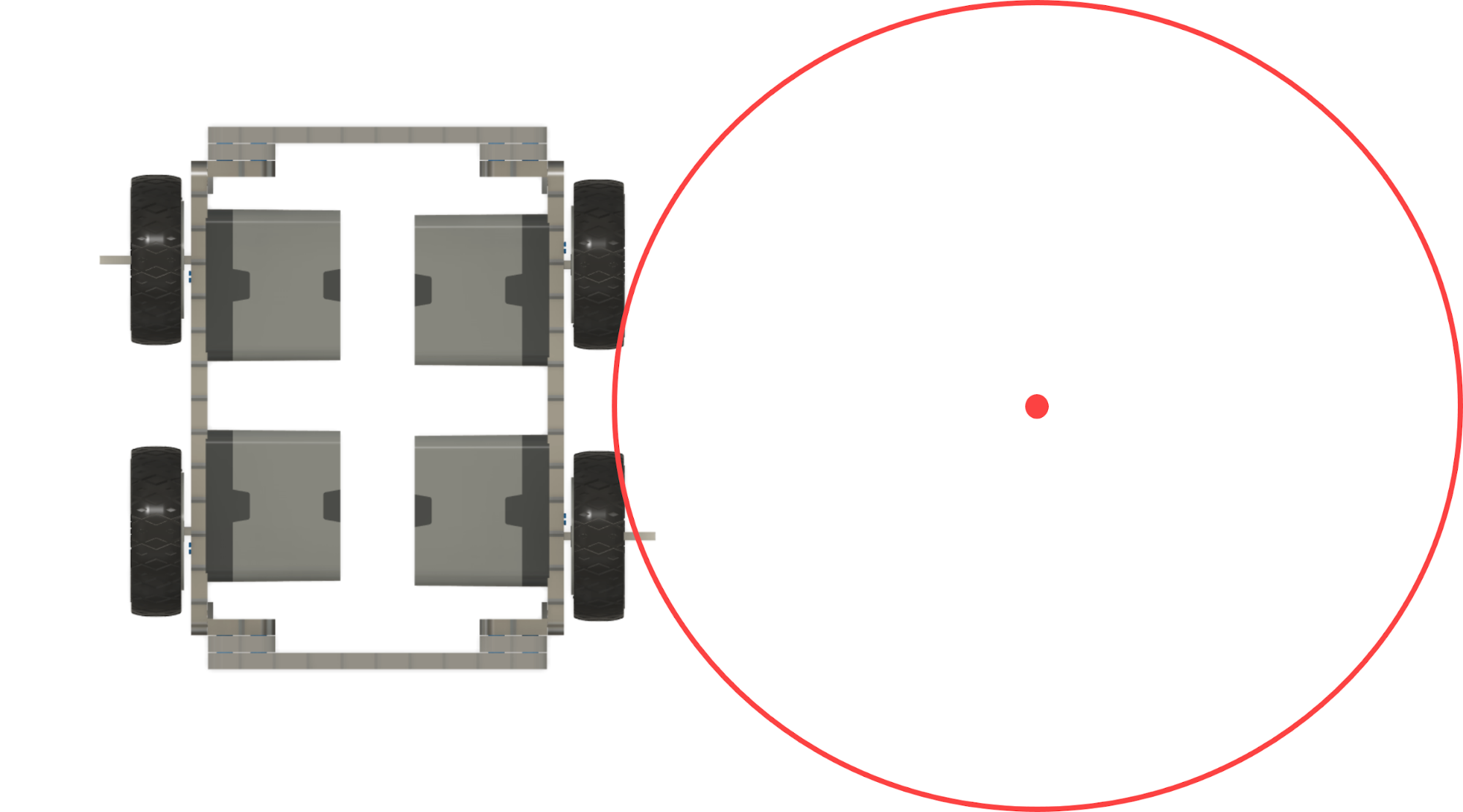

Íves fordulatok: ennek a fordulatnak a forgáspontja a robot hajtásláncán kívül található. Ez akkor fordul elő, ha a robot egyik oldalán lévő meghajtó kerék/kerekek nagyobb vagy lassabb sebességgel forognak, mint a robot másik oldalán lévő meghajtó kerék/kerekek. Ez a kanyartípus rövidebb megtételt tesz lehetővé akadályok megkerülésekor.
