V5 Workcell Kit tárolása – 1. rekesz: STEM Labs hardver

Ez a cikk a V5 Workcell Kit azon darabjait tárgyalja, amelyek az 1. tárolórekeszbe kerülnek.

Az 1. tárolótároló rendszerének két összetevője van:

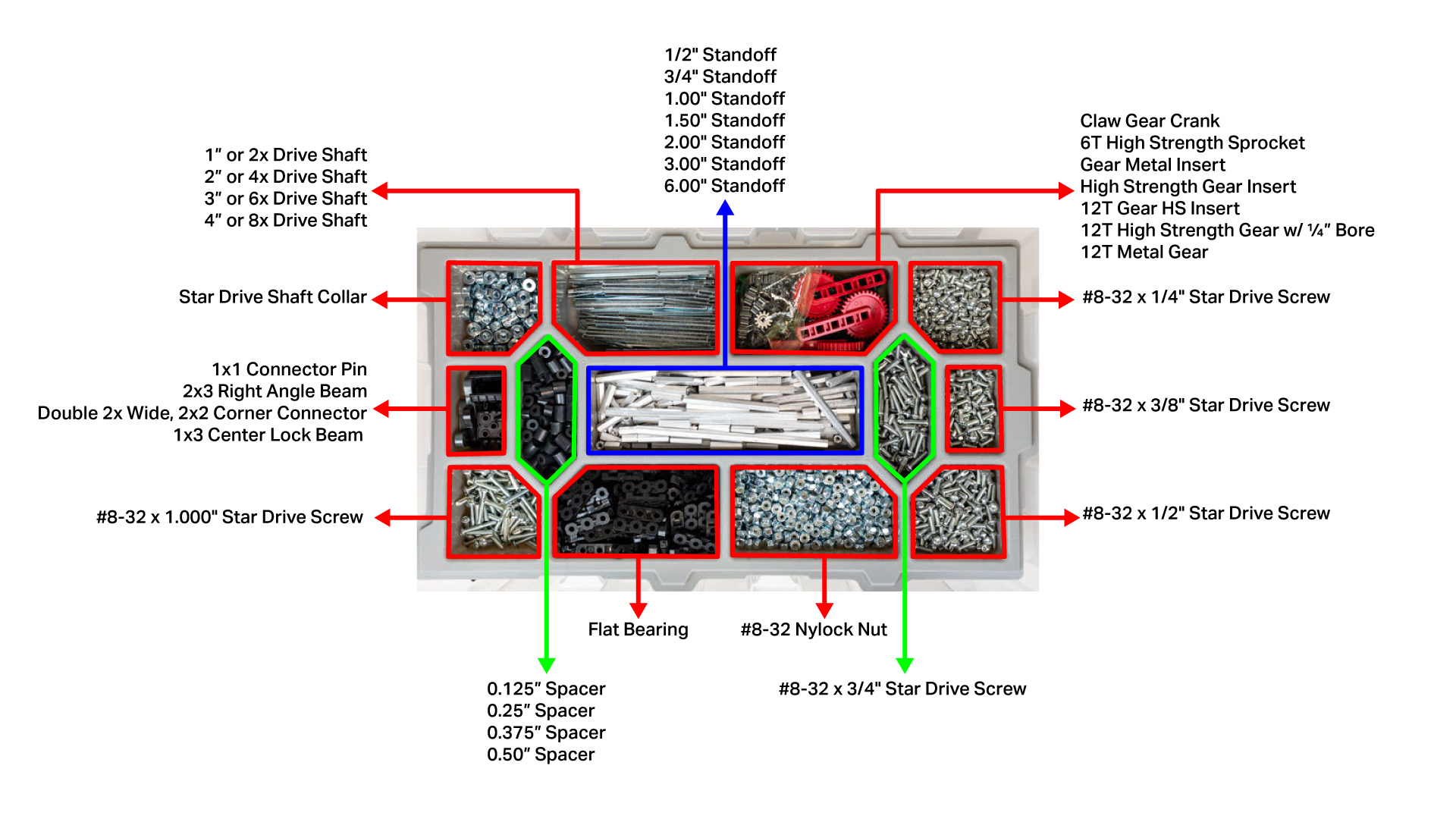

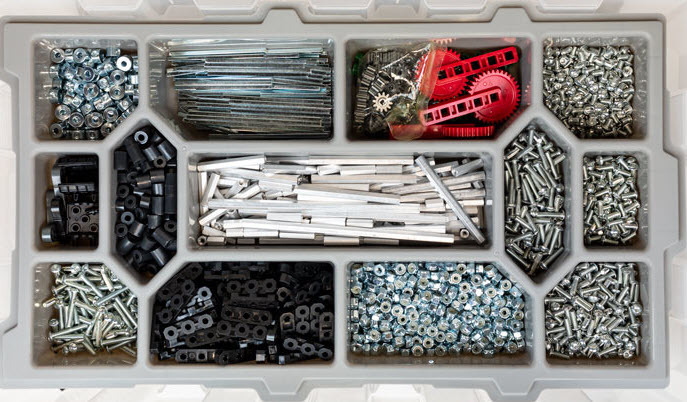

A V5 Workcell Kit tárolórekeszének 1. tálcája felülnézetből.

Tálca

A V5 Workcell Kit 1. tárolórekeszének alapja felülnézetből.

Bázis

Ez a cikk az 1. tálcába rendezi az egyes darabokat, és táblázatos formában balról jobbra haladva a következő információkat tartalmazza:

  • Rész: Ez a rész neve. Hiperhivatkozások találhatók a vexrobotics.com webhelyen egyenként megvásárolható pótalkatrészekhez.
  • Fotó: Ez az alkatrész képe. Használja ezt referenciaként a készlet kicsomagolásakor és a V5 Workcell megépítésekor.
  • Alkatrészszám: Ha egy alkatrész nagyobb készletben, táskában vagy dobozban érkezik, a készlet, táska vagy doboz cikkszáma és az egyedi alkatrészszám szerepel. Ezek a cikkszámok hasznosak lehetnek a készlet kicsomagolásakor és a V5 Workcell építése során.
  • Mennyiség: Ez az egyes szállított alkatrészek mennyisége. Használja ezt annak biztosítására, hogy a kicsomagolás során a megfelelő számú alkatrész legyen a rekesz vagy tálca minden helyén.
  • Táska Megjegyzések: Ez az oszlop arról nyújt információt, hogy az adott készletben, táskában vagy dobozban lévő alkatrész vagy alkatrészek hogyan kerülnek átvételre. Ha az alkatrészek nagyobb készletben, táskában vagy dobozban érkeznek, referenciaként a címke képe látható. Használja ezeket referenciaként a készlet kicsomagolásakor.
  • Hely: Ez a kép a tálcáról vagy a tálcáról kiemelve azt, hogy az alkatrészt hova kell helyezni abban a tálcában vagy tálcában. Ez az információ a V5 Workcell felépítése során is hasznos lehet, ha emlékeztetőre van szükség az alkatrész elhelyezkedésével kapcsolatban.
    • Hasznos tanácsok: Ezek a Hely oszlopban találhatók. Ezek a tippek extra kontextust vagy információkat adnak a csomagoláshoz, az azonosító cikkszámokhoz, vagy további szervezési tippeket adnak.

1. tárolótálca: tálca

Rész Fénykép Alkatrészszám Mennyiség Táska Jegyzetek Elhelyezkedés

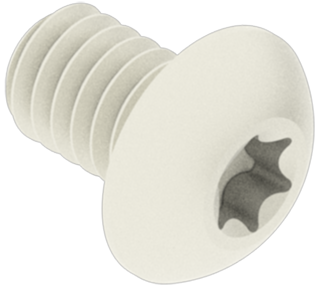

#8-32 x 1/4" csillagmeghajtó csavar #8-32 x 1/4 hüvelykes csillagfejű csavar. 276-4990-001 300 3 db 100 db-os tasakban kapható

A darab helye a tálca jobb felső sarkában van kiemelve.

Hasznos tipp:

Használja a VEX V5 fémalkatrészek vonalzóját rulers.vex.comwebhelyről a különböző csavarméretek könnyű megkülönböztetésére és azonosítására.

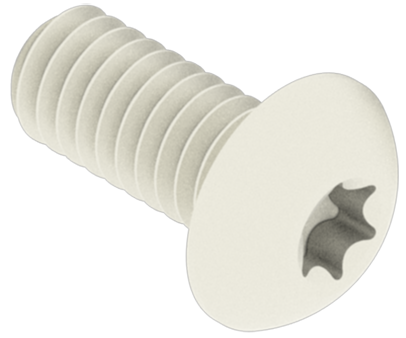

#8-32 x 3/8" csillagmeghajtó csavar #8-32 x 3/8 hüvelykes csillagfejű csavar. 276-4991-001 100 1 100 db-os tasakban kapható

Ennek a darabnak a helye a tálca jobb oldalán van kiemelve.

Hasznos tipp:

Használja a VEX V5 fémalkatrészek vonalzóját rulers.vex.comwebhelyről a különböző csavarméretek egyszerű megkülönböztetésére és azonosítására.

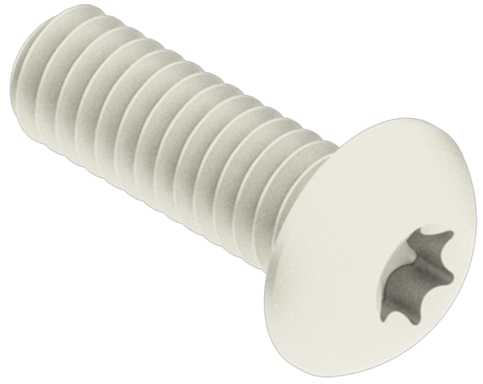

#8-32 x 1/2" csillag meghajtó csavar #8-32 x 1/2 hüvelykes csillagfejű csavar. 276-4992-001 300 3 db 100 db-os tasakban kapható

Ennek a darabnak a helye a tálca jobb alsó sarkában van kiemelve.

Hasznos tipp:

Használja a VEX V5 fémalkatrészek vonalzóját rulers.vex.comwebhelyről a különböző csavarméretek könnyű megkülönböztetésére és azonosítására.

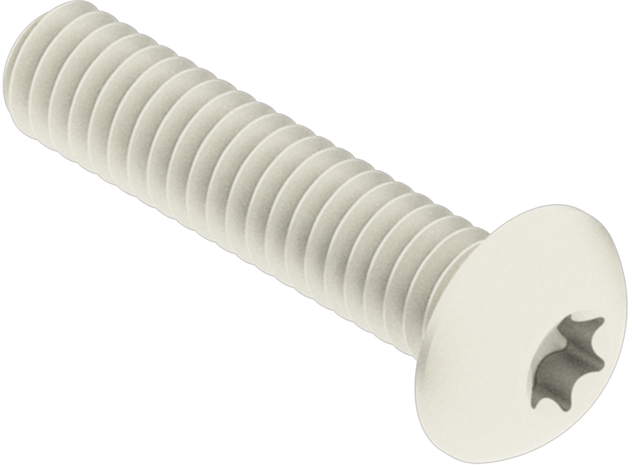

#8-32 x 3/4" csillagmeghajtó csavar #8-32 x 3/4 hüvelykes csillagfejű csavar. 276-4994-001 100 1 100 db-os tasakban kapható

Ennek a darabnak a helye a tálca jobb oldalán van kiemelve.

Hasznos tipp:

Használja a VEX V5 fémalkatrészek vonalzóját rulers.vex.comwebhelyről a különböző csavarméretek könnyű megkülönböztetésére és azonosítására.

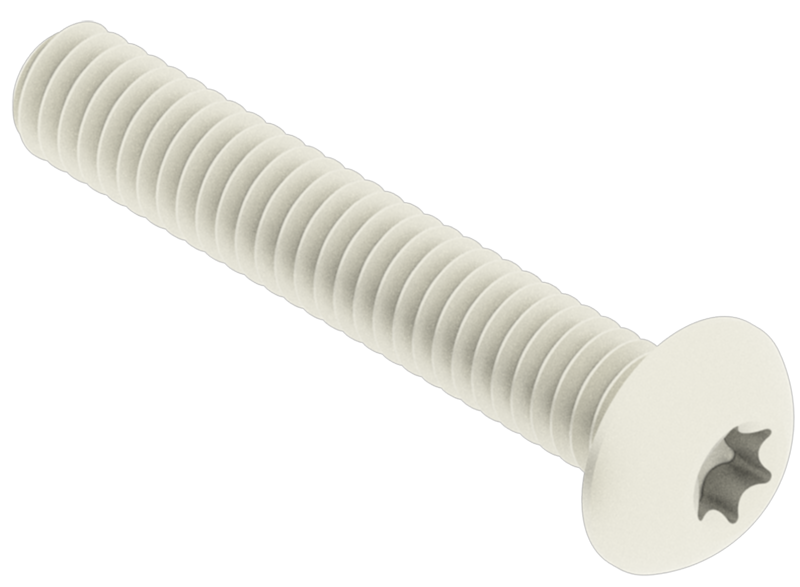

#8-32 x 1000" csillagmeghajtó csavar #8-32 x 1 hüvelykes csillagfejű csavar. 276-4996-001 100 1 100 db-os tasakban kapható

A darab helye a tálca bal alsó sarkában van kiemelve.

Hasznos tipp:

Használja a VEX V5 fémalkatrészek vonalzóját rulers.vex.comwebhelyről a különböző csavarméretek egyszerű megkülönböztetésére és azonosítására.

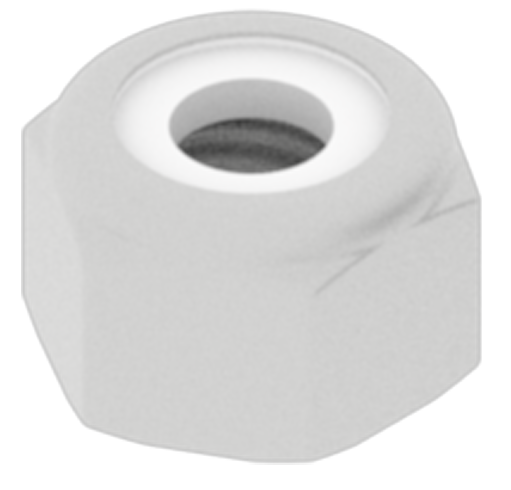

#8-32 Nylock anya #8-32 Nylock anya. 275-1027-001 400 4 db 100 db-os tasakban kapható Ennek a darabnak a helye a tálca alján kiemelve van.

Hasznos tipp: Amikor darabokat tesz a tálcába, őrizze meg a cipzáras zacskókat. Ezek később felhasználhatók a különféle táskában érkező alkatrészek rendszerezésére.

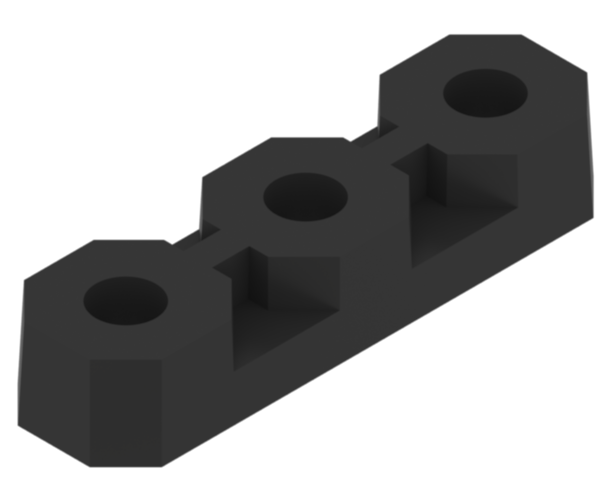

Lapos csapágy Lapos csapágy. 100 db lapos csapágy található ebben a táskában:
276-6820-806

5 Laposcsapágyak ebben a zsákban:
276-6009-808

Egyedi cikkszám:
276-1209-001		 105 5 db 20 db-os tasakban kerül forgalomba.

Az utolsó 5 darab ebbe a zacskóba kerül: Egy táska ikonja, amely háromféle alkatrészt tartalmaz, köztük a lapos csapágyakat. 		Ennek a darabnak a helye a tálca alján kiemelve van.

Hasznos tipp: Amikor darabokat tesz a tálcába, őrizze meg a cipzáras zacskókat. Ezek később felhasználhatók a különféle táskában érkező alkatrészek rendszerezésére.
1/2" leállás 1/2 hüvelykes távtartó. Ez az alkatrész a Standoff táskában található:
276-7472-802

Egyedi cikkszám:
275-1014-001

 40 Ezek az alkatrészek a Standoff táskában érkeznek

Egy táska alkatrészlistája, amely a hét különböző hosszúságú távtartót tartalmazza.

A távtartó darabok helye a tálca közepén van kiemelve.

Hasznos tipp: Használjon extra cipzáras táskákat a kicsomagoláskor, ragasztószalaggal és jelölővel, hogy méret szerint különítse el a kiálló elemeket az egyes táskákban az építés közbeni könnyű hozzáférés érdekében. Minden táska külső oldalán tüntesse fel a támasztékok méretét és az egyedi cikkszámot.



Használja a VEX V5 fémalkatrészek vonalzóját rulers.vex.comwebhelyről a különböző méretek megkülönböztetésére és azonosítására.
3/4" leállás 3/4 hüvelykes távtartó. Ez az alkatrész a Standoff táskában található:
276-7472-802

Egyedi cikkszám:
275-1015-001		 4
1,00" leállás 1 hüvelykes távtartó. Ez az alkatrész a Standoff táskában található:
276-7472-802

Egyedi cikkszám:
275-1016-001		 52
1,50"-os leállás 1,5 hüvelykes távtartó. Ez az alkatrész a Standoff táskában található:
276-7472-802

Egyedi cikkszám:
275-1017-001		 2
2,00" leállás 2 hüvelykes távtartó. Ez az alkatrész a Standoff táskában található:
276-7472-802

Egyedi cikkszám:
275-1018-001		 34

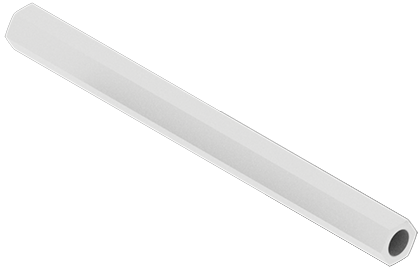

3,00" leállás 3 hüvelykes távtartó. Ez az alkatrész a Standoff táskában található:
276-7472-802

Egyedi cikkszám:
275-1020-001		 28

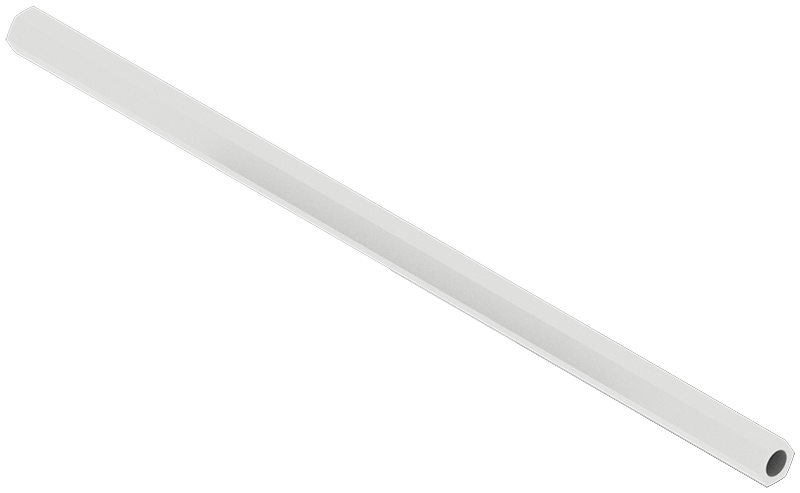

6,00" leállás 6 hüvelykes távtartó. Ez az alkatrész a Standoff táskában található:
276-7472-802

Egyedi cikkszám:
275-1023-001		 4

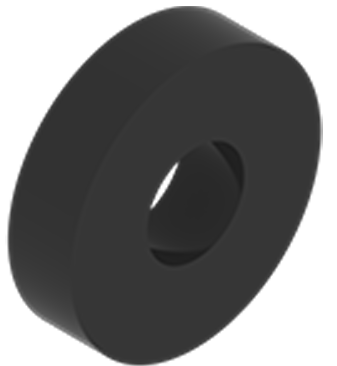

0,125” távtartó 0,125 hüvelykes távtartó. Ez az alkatrész többféle csomagban kapható:
276-6340

Egyedi cikkszám:
276-5912-001		 30 3 féle kiszerelésben kapható

Egy VEX változatosságcsomag ikonja, amely nejlon távtartókat tartalmaz.

Ennek a darabnak a helye a tálca bal oldalán van kiemelve.

Hasznos tipp: Használjon extra cipzáras táskákat a kicsomagoláskor, ragasztószalaggal és jelölővel, hogy méret szerint különítse el a távtartókat az egyes táskákban, hogy építés közben könnyen hozzáférhessen. Tegye fel a távtartók méretét és az egyedi cikkszámot minden tasak külső oldalán.



Használja a VEX V5 fémalkatrészek vonalzóját rulers.vex.comwebhelyről a különböző távtartó méretek könnyű megkülönböztetésére és azonosítására.

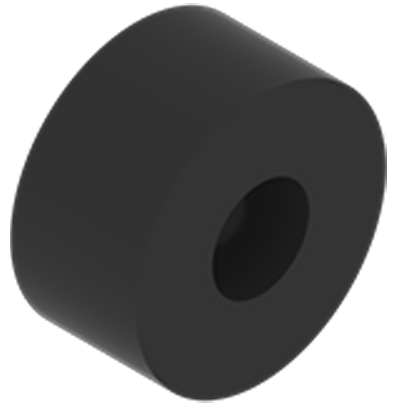

0,25” távtartó 0,25 hüvelykes távtartó. Ez az alkatrész többféle csomagban kapható:
276-6340

Egyedi cikkszám:
276-5913-001		 30

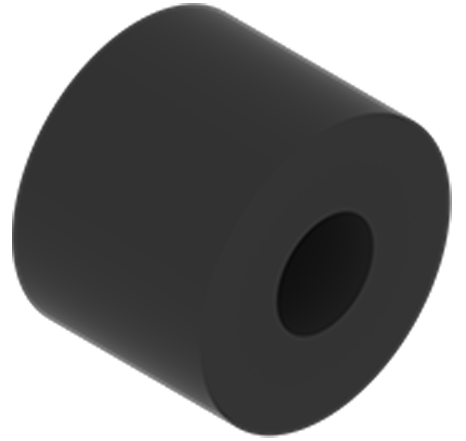

0,375” távtartó 0,375 hüvelykes távtartó. Ez az alkatrész többféle csomagban kapható:
276-6340

Egyedi cikkszám:
276-5914-001		 30

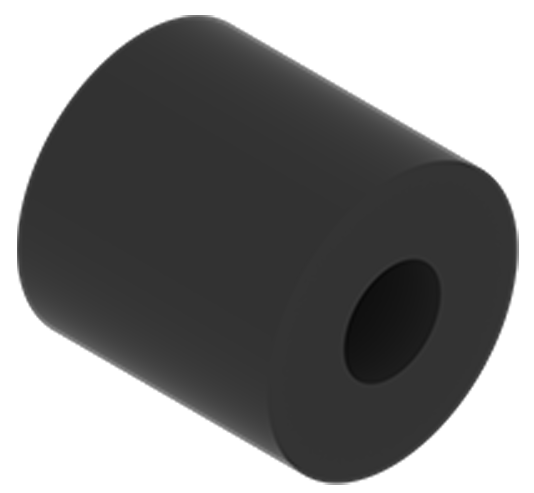

0,50” távtartó 0,5 hüvelykes távtartó. Ez az alkatrész többféle csomagban kapható:
276-6340

Egyedi cikkszám:
276-5915-001		 30

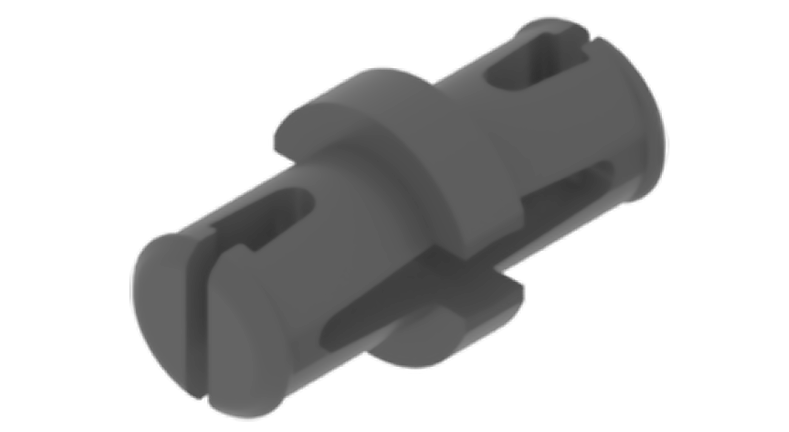

1x1 csatlakozó tű 1x1 csatlakozótű. Ez az alkatrész egy csomagban érkezik:
276-7472-801

Egyedi cikkszám:
228-3616-060		 4 1 csomagban érkezik

Egy hat különböző típusú alkatrészt tartalmazó táska alkatrészlistája tartalmazza az itt felsorolt ​​ötöt. A teljes lista tartalmazza az 1x1-es összekötőcsapot, a 2x3-as derékszögű gerendát, a dupla 2x széleset, a 2x2-es sarokösszekötőt, a lineáris szánt, az 1x3-as középső rögzítőgerendát és a körmös fogaskerék forgattyúsát. 		Ennek a darabnak a helye a tálca bal oldalán van kiemelve.

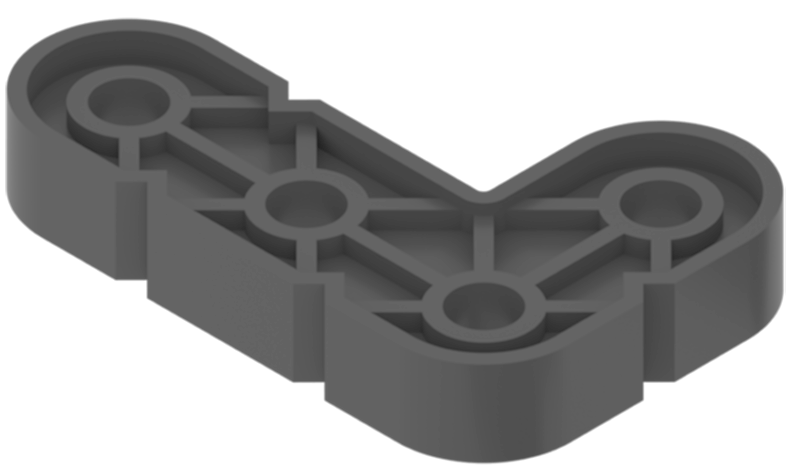

2x3 derékszögű gerenda 2x3 derékszögű gerenda. Ez az alkatrész egy csomagban érkezik:
276-7472-801

Egyedi cikkszám:
228-3616-145		 2

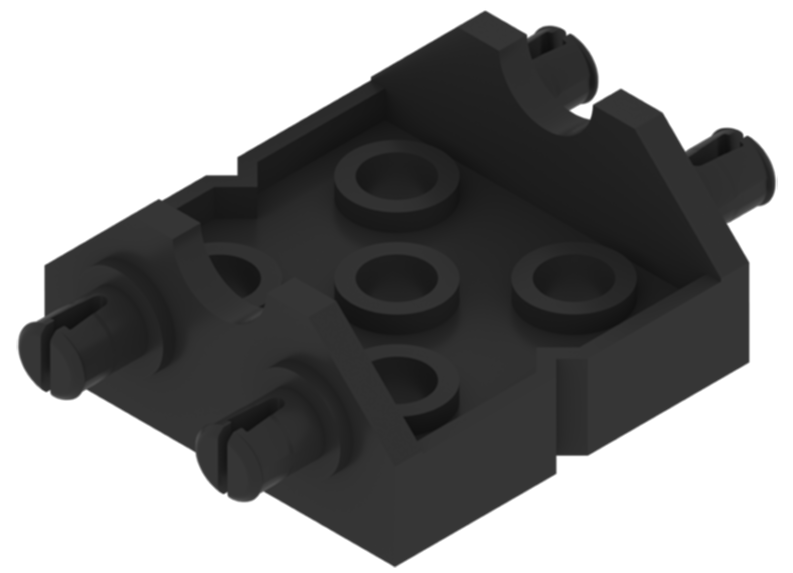

Dupla 2x széles, 2x2 sarok csatlakozó Dupla 2x széles, 2x2 sarokösszekötő. Ez az alkatrész egy csomagban érkezik:
276-7472-801

Egyedi cikkszám:
228-3201-220		 1

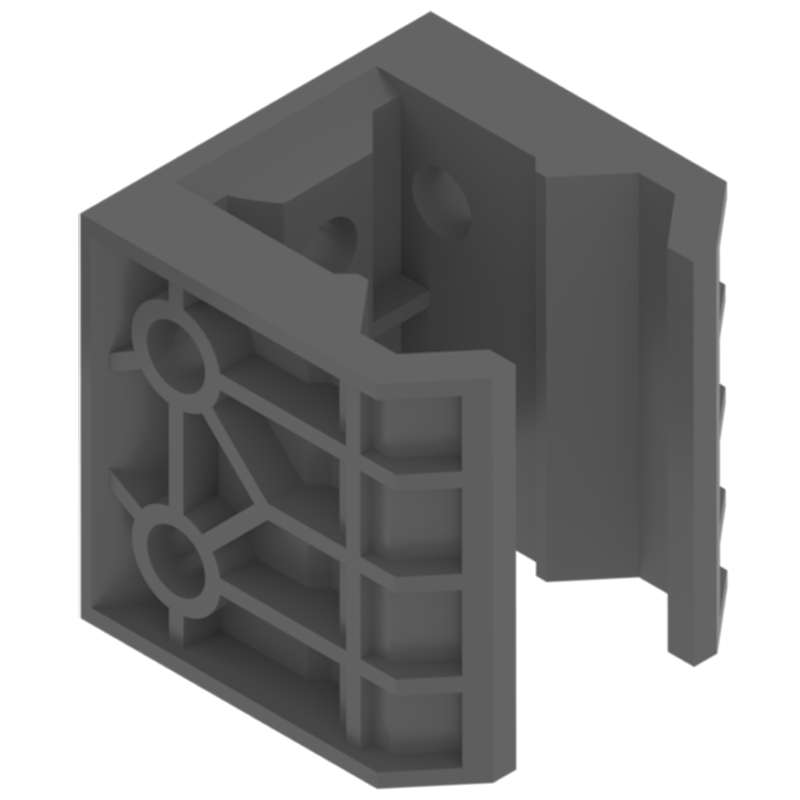

Lineáris dia Lineáris csúszda. Ez az alkatrész egy csomagban érkezik:
276-7472-801

Egyedi cikkszám:
228-3616-217		 1

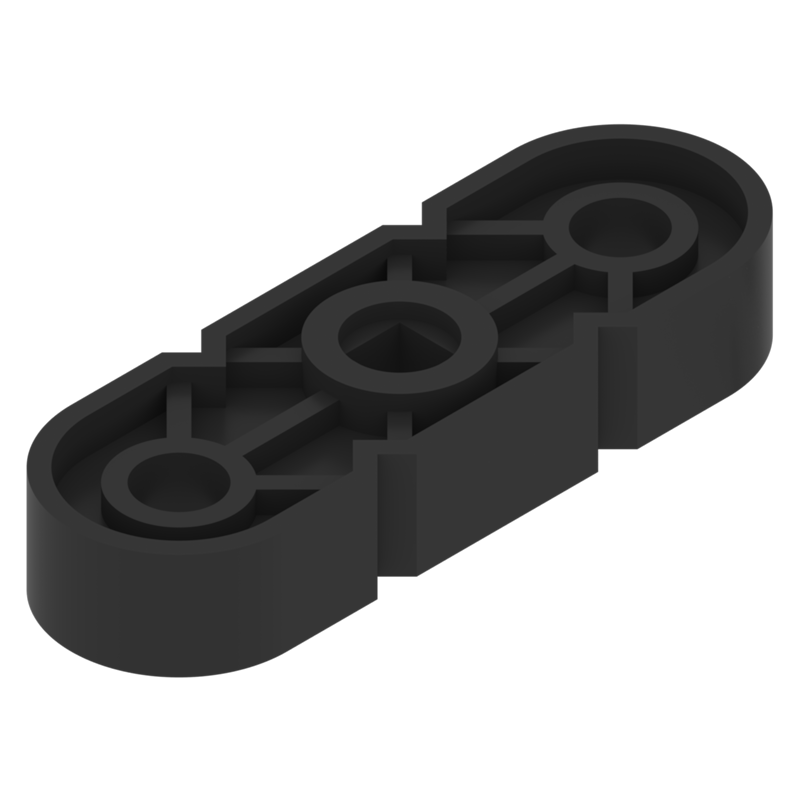

1x3 középső zár gerenda 1x3 középső rögzítő gerenda. Ez az alkatrész egy csomagban érkezik:
276-7472-801

Egyedi cikkszám:
228-3201-1141		 2

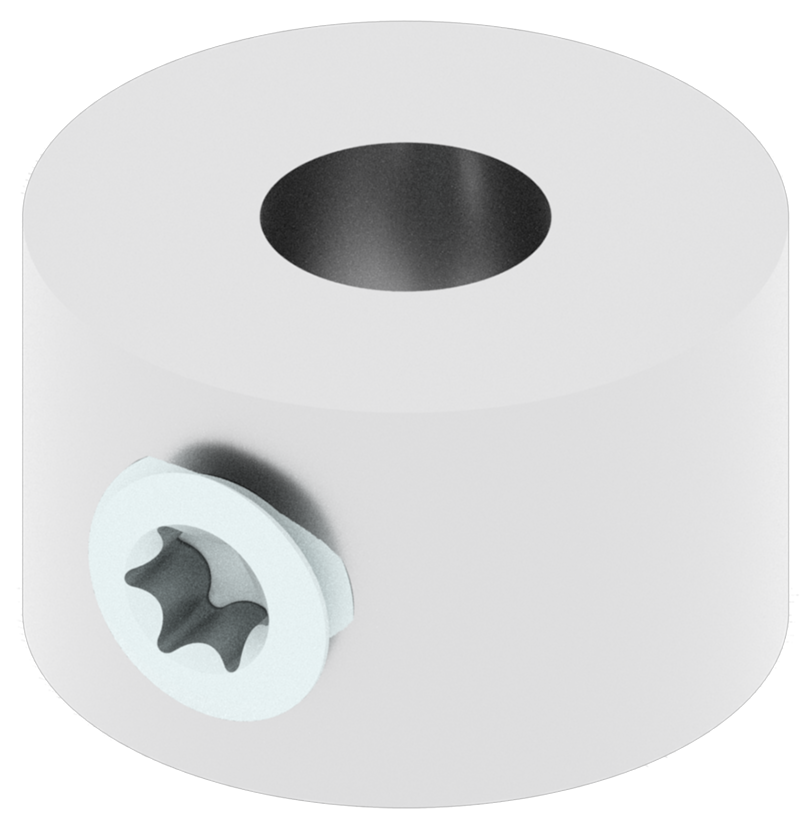

Star hajtótengely nyakörv Csillag alakú hajtótengely gallér. Ez az alkatrész táskában érkezik:
276-6650-806

Egyedi cikkszám:
276-6103-000		 96 1 db 96 db-os tasakban kapható A darab helye a tálca bal felső sarkában van kiemelve.

Hasznos tipp: Amikor darabokat tesz a tálcába, őrizze meg a cipzáras zacskókat. Ezek később felhasználhatók a különféle táskában érkező alkatrészek rendszerezésére.
1” vagy hajtótengely 1 hüvelykes vagy 2x hajtótengely. Ez az alkatrész többféle csomagban kapható:
228-6871-800

Egyedi cikkszám:
288-2500-117		 20 5 féle kiszerelésben kapható

Címke egy Vegyes Csomag darabjain, melynek neve Foundation Add-on Kit Shafts.

A darab helye a tálca bal felső sarkában van kiemelve.

Hasznos tipp: Használjon extra cipzáras zacskókat a kicsomagoláskor, ragasztószalaggal és jelölővel, hogy méret szerint különítse el a távtartókat az egyes táskákban, hogy építés közben könnyen hozzáférhessen. Tegye fel a távtartók méretét és az egyedi cikkszámot minden tasak külső oldalán.



Használja a VEX V5 fémalkatrészek vonalzóját rulers.vex.com webhelyről a különböző tengelyméretek egyszerű megkülönböztetésére és azonosítására.

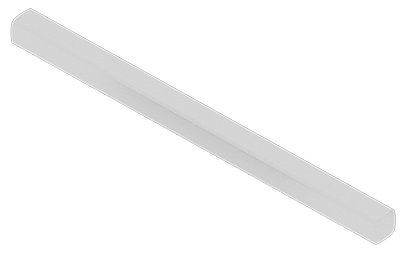

2” vagy hajtótengely 2 hüvelykes vagy 4x hajtótengely. Ez az alkatrész többféle csomagban kapható:
228-6871-800

Egyedi cikkszám:
288-2500-120		 30

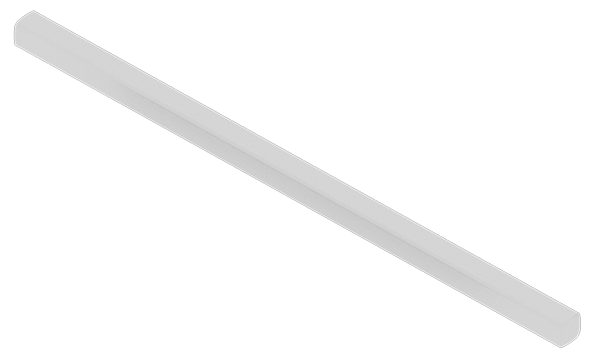

3” vagy hajtótengely 3 hüvelykes vagy 6x hajtótengely. Ez az alkatrész többféle csomagban kapható:
228-6871-800

Egyedi cikkszám:
288-2500-122		 20
4” vagy hajtótengely 4 hüvelykes vagy 8x hajtótengely. Ez az alkatrész többféle csomagban kapható:
228-6871-800

Egyedi cikkszám:
288-2500-124		 10

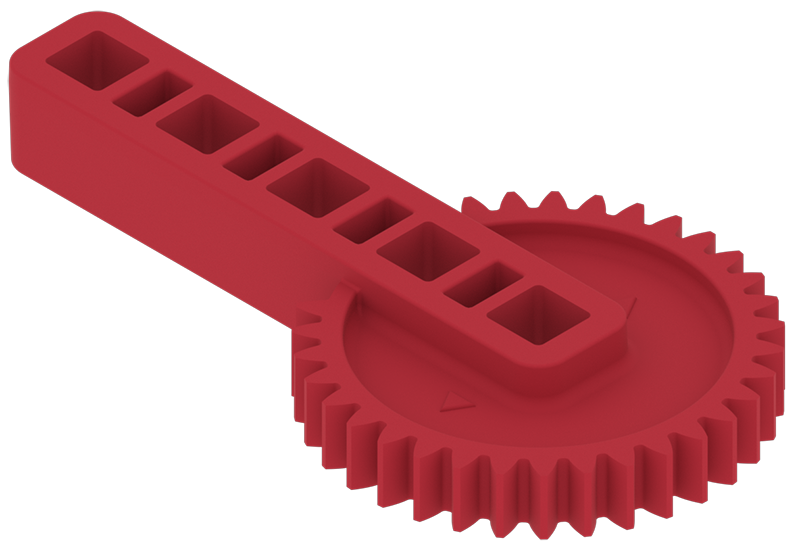

Claw Gear Crank Karmos fogaskerék hajtókar. Ez az alkatrész egy csomagban érkezik:
276-7472-801

Egyedi cikkszám:
276-6010-003		 3 1 fajta kiszerelésben kapható

Egy táska alkatrészlistája, ami hat különböző típusú alkatrészt tartalmaz, beleértve a karmos fogaskerék hajtókarját is. 		A darab helye a tálca jobb felső sarkában van kiemelve.
6T nagy szilárdságú lánckerék

Megjegyzés: Ez a rész jelenleg zöldről pirosra változik.		 6 fogú, nagy szilárdságú lánckerék. Mind a régebbi zöld, mind az új piros változat látható. Ez az alkatrész egy csomagban érkezik:
276-3876

Egyedi cikkszám:
276-2252-003		 8 1 csomagban érkezik

A nagy szilárdságú, 6 fogú lánckerék 8 darabos csomagjának címkéje. 		A darab helye a tálca jobb felső sarkában van kiemelve.
Gear fém betét Fém fogaskerék betét. Ez az alkatrész három csomagban kapható
276-3880
276-3881
276-3876

Egyedi cikkszám:
276-2250-005		 84 4 darabos nagy szilárdságú 30 fogú lánckerék-csomagban kapható.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Az 1 darabos nagy szilárdságú 6 fogú lánckerék-csomagban kapható.

Label for the High Strength 6-Tooth Sprocket 8-Pack.

Ezenkívül két darabos nagy szilárdságú tengelybetét készletben is kapható.

A nagy szilárdságú tengelybetét készlet címkéje. 		A darab helye a tálca jobb felső sarkában van kiemelve.
Nagy szilárdságú fogaskerék betét Nagy szilárdságú fogaskerék betét. Ez az alkatrész három csomagban kapható:
276-3880
276-3881
276-3876

Egyedi cikkszám: 276-2250-006		 84

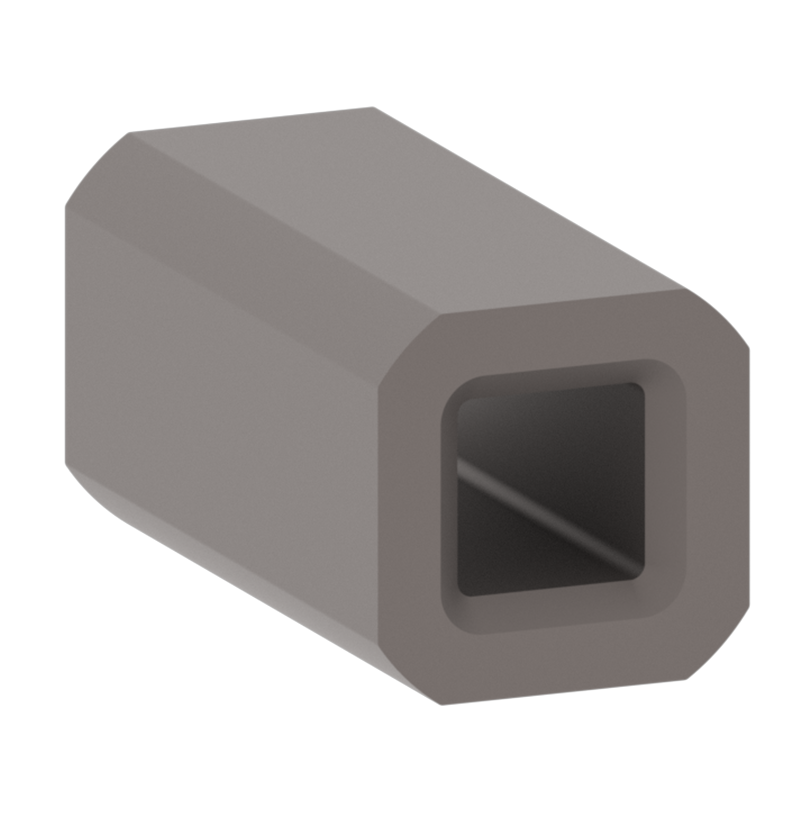

12T Gear HS betét 12 fogaskerék HS betét. Ez az alkatrész többféle csomagban kapható:
276-6009-808

Egyedi cikkszám:
276-2250-007		 1 1 zacskó további darabokban érkezik

Egy háromféle alkatrészt tartalmazó táska címkéje: 12 fogas HS betét, 12 fogas fogaskerék 1/4 hüvelykes furattal és lapos csapágy. 		A darab helye a tálca jobb felső sarkában van kiemelve.

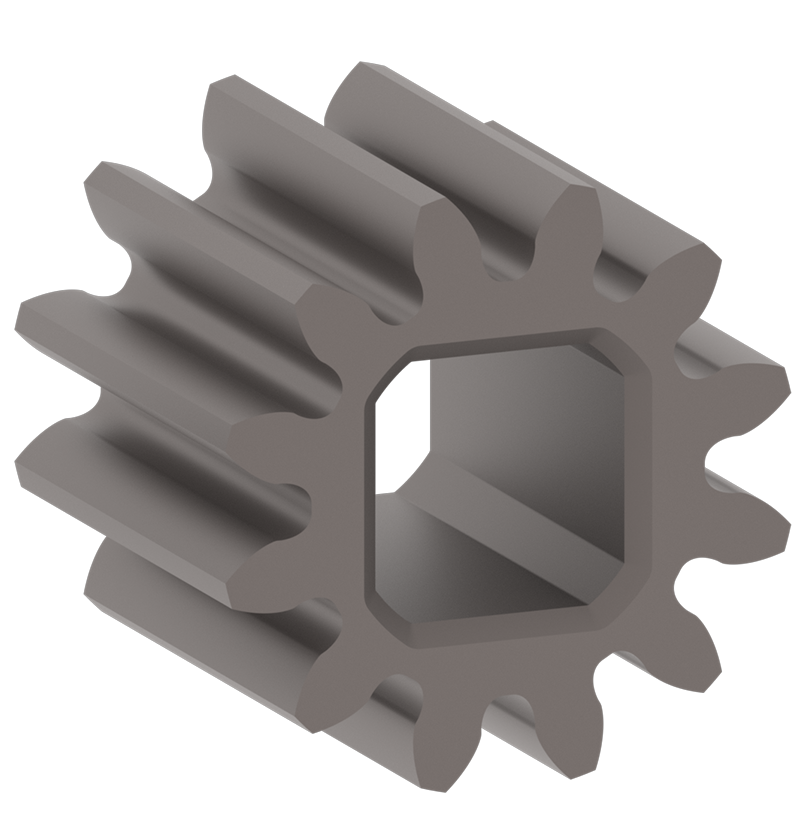

12T nagy szilárdságú hajtómű ¼” furattal 12 fogú, nagy szilárdságú fogaskerék 1/4 hüvelykes furattal. Ez az alkatrész többféle csomagban kapható:
276-6009-808

Egyedi cikkszám:
276-2250-008		 1

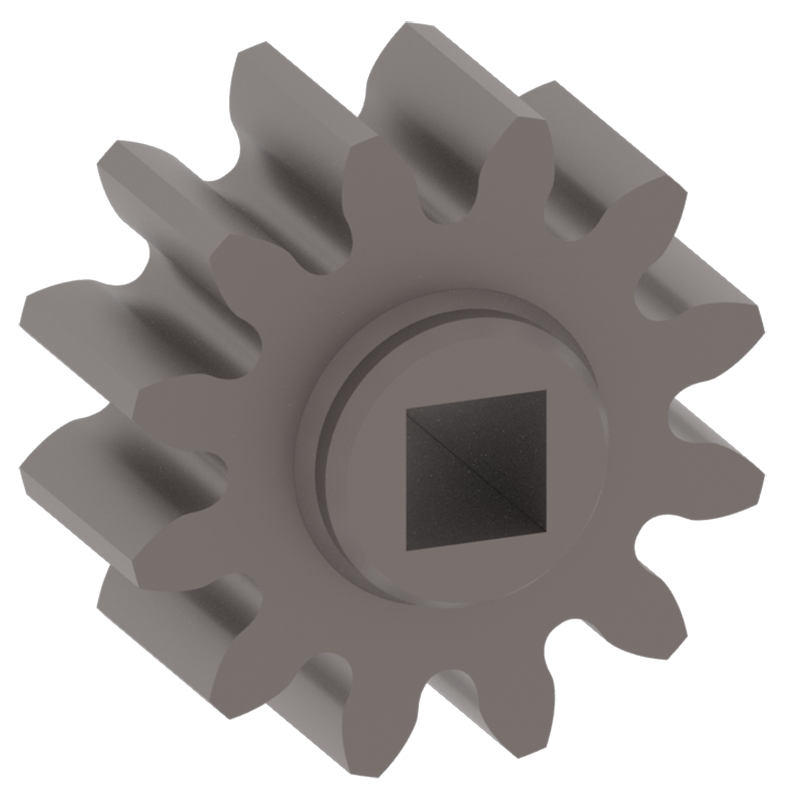

12T Metal Gear 12T fém fogaskerék. 6010-011 12 1 db 12 db-os tasakban kapható (276-7368 címkével) A darab helye a tálca jobb felső sarkában van kiemelve.

Miután a Workcell Kit összes alkatrészét behelyezte az 1. tárolótálca tálcájába, a tálca így fog kinézni (a nagyobb mérethez válassza ki a képet).

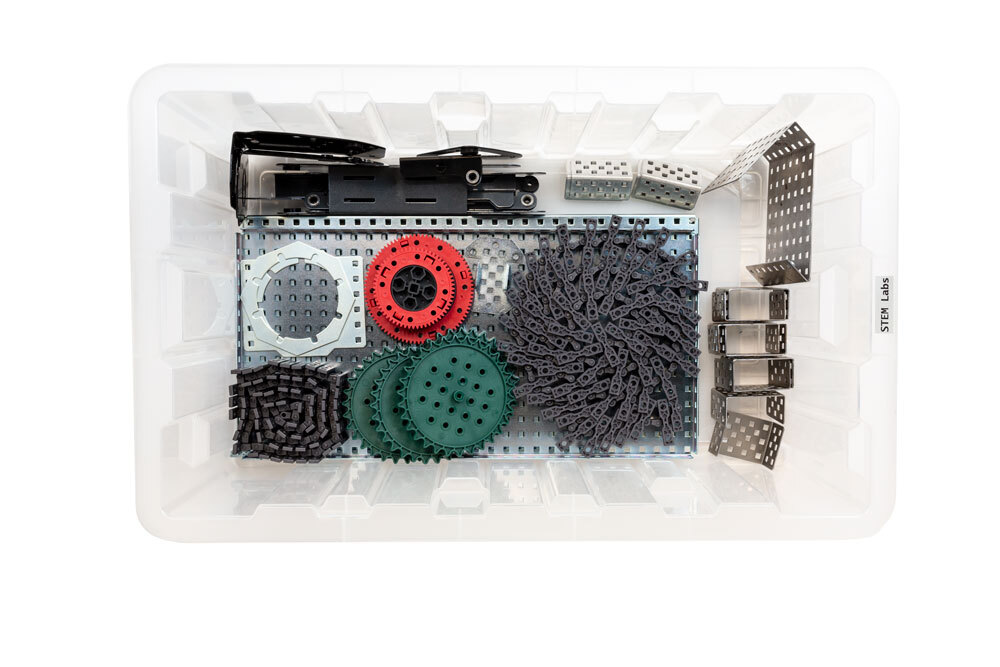

Az 1. tárolórekesz tálcájának felülről lefelé mutató ábrája, kiemelve az egyes részeket és felsorolva a hozzájuk tartozó alkatrészeket. A tálca összesen 13 részből áll.

1. tárolórekesz: Alap

Rész Fénykép Alkatrészszám Mennyiség Táska Jegyzetek Elhelyezkedés
15x30 alaplap 15x30-as alaplap. 276-1341 3 Ezek három dobozban, két alaplapból állnak.

Ki kell nyitnia az egyik dobozt, miközben rendszerezi a tárolót, hogy két háromból álló készletet hozzon létre.		 Ez a darab a tárolórekesz aljában található.
Lemez adagoló – alul Lemezes adagoló - Alul. Ez az alkatrész ebben a csomagban található:
276-7720

Egyedi cikkszám:
276-7720-001		 1 1 tasakban érkezik

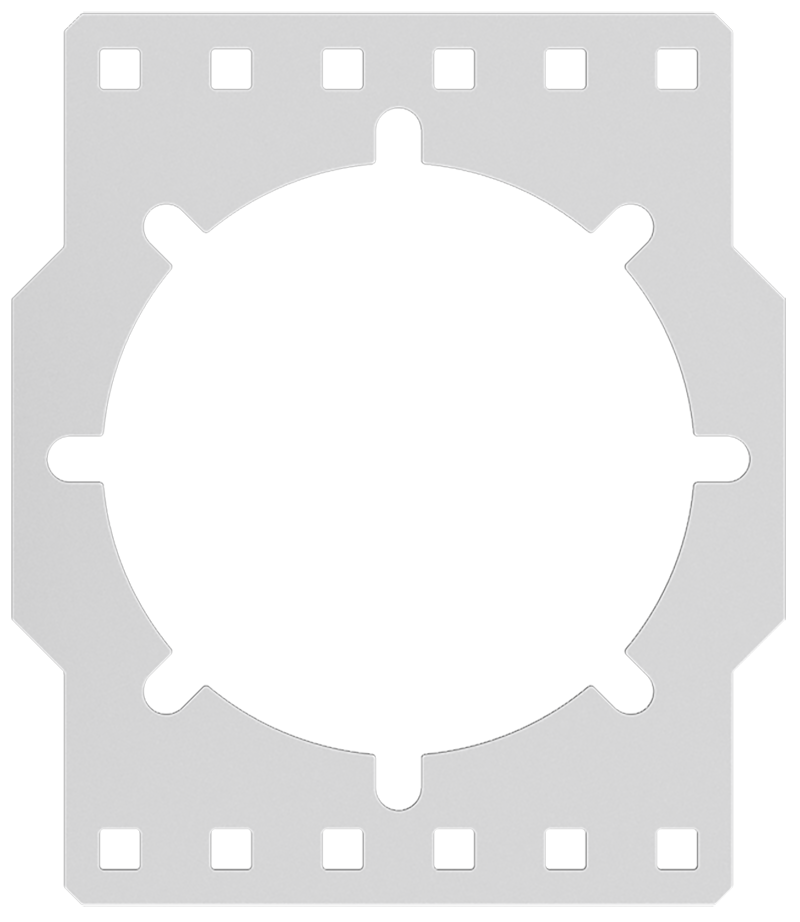

Címke egy zacskóhoz, amely a két tárcsás adagolódarabot tartalmazza. 		Ez a darab a tárolórekesz aljában található.

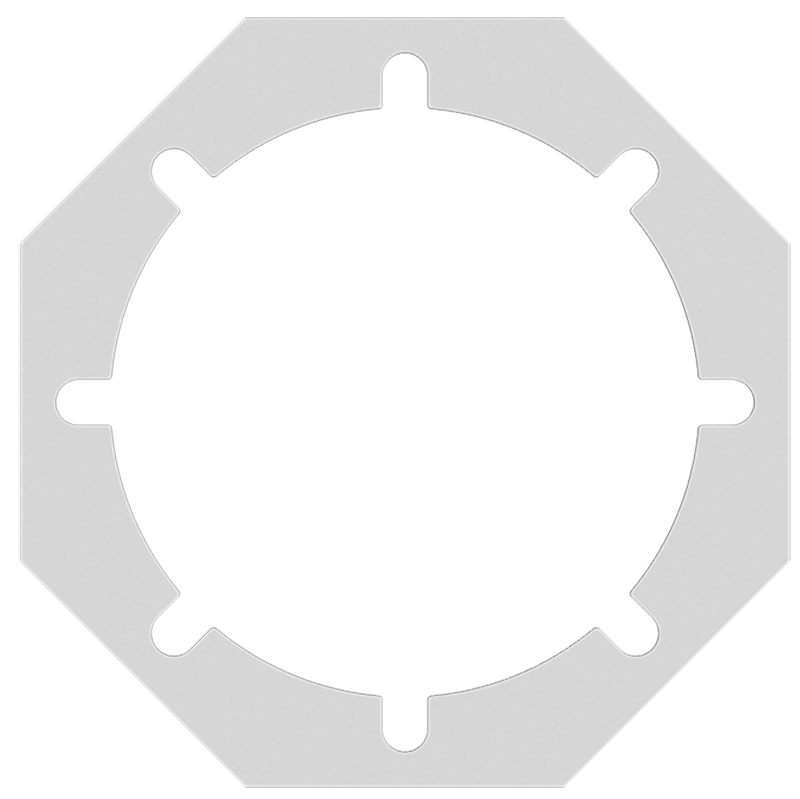

Lemezadagoló - felül Lemezes adagoló - Felül. Ez az alkatrész ebben a csomagban található:
276-7720

Egyedi cikkszám:
276-7720-002		 1

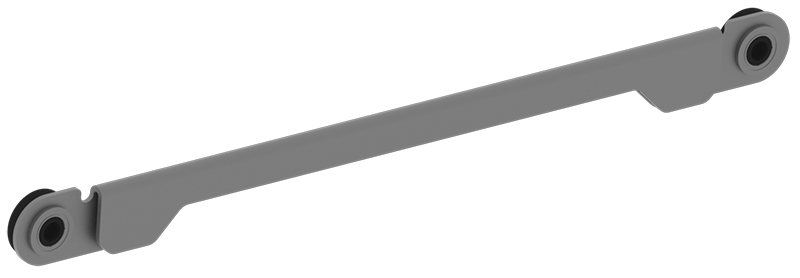

Arm Bar Karrúd. Ez az alkatrész ebben a csomagban található:
276-7151

Egyedi cikkszám:
276-7151-500		 2 1 tasakban érkezik

A Robotkar Készlet darabjait tartalmazó zacskó címkéje. 		Ez a darab a tárolórekesz aljában található.
Kar rúd 2 2. kartámasz. Ez az alkatrész ebben a csomagban található:
276-7151

Egyedi cikkszám:
276-7151-501		 1

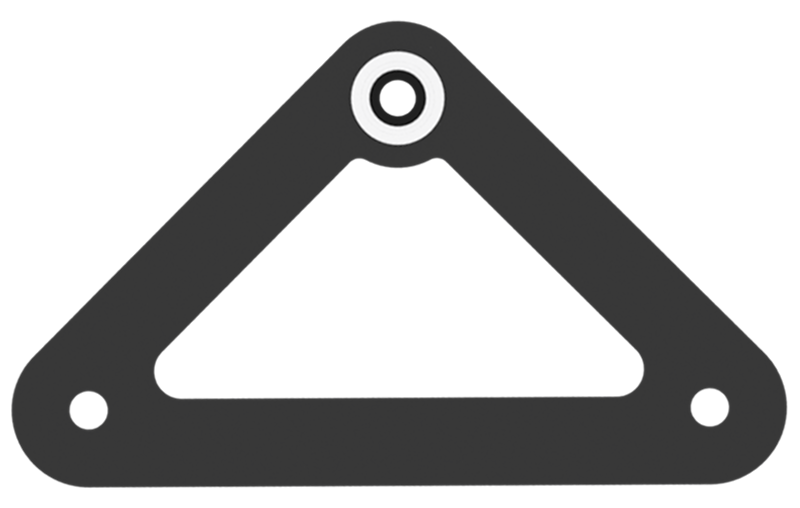

Kar átadó lemez Karátadó lemez. Ez az alkatrész ebben a csomagban található:
276-7151

Egyedi cikkszám:
276-7151-600		 1
Karcsukló 3 Karízület 3. Ez az alkatrész ebben a csomagban található:
276-7151

Egyedi cikkszám:
276-7151-006		 1

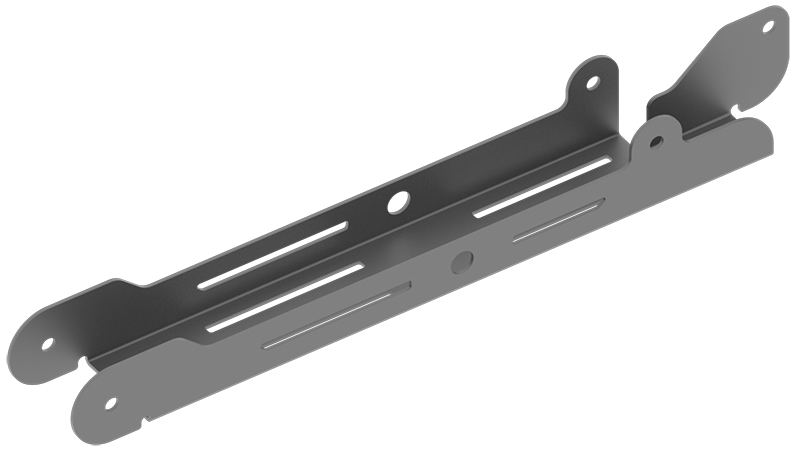

Arm Mastering Jig Karmester Jig. Ez az alkatrész ebben a csomagban található:
276-7151

Egyedi cikkszám:
276-7151-011		 1

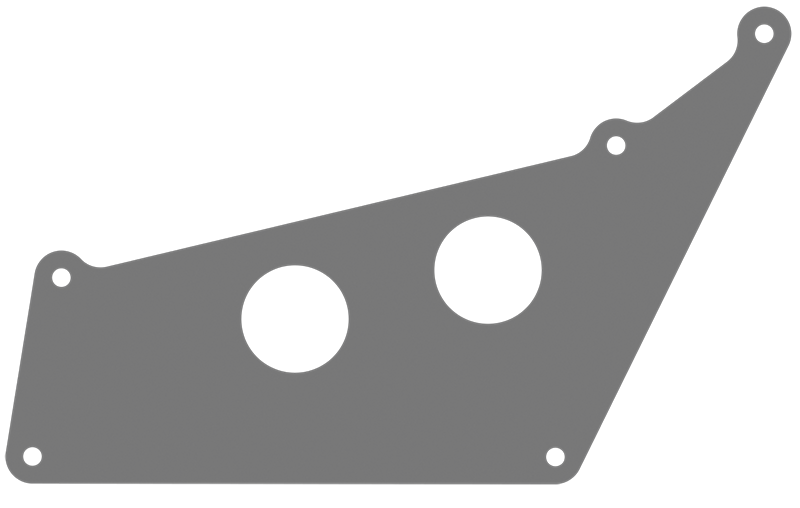

Karcsukló 1 - Bal 1. karízület - Bal. Ez az alkatrész ebben a csomagban található:
276-7151

Egyedi cikkszám:
276-7151-100		 1
Karcsukló 1 - jobb 1. karízület - Jobb. Ez az alkatrész ebben a csomagban található:
276-7151

Egyedi cikkszám:
276-7151-200		 1
Karcsukló 2 2. karízület. Ez az alkatrész ebben a csomagban található:
276-7151

Egyedi cikkszám:
276-7151-300		 1

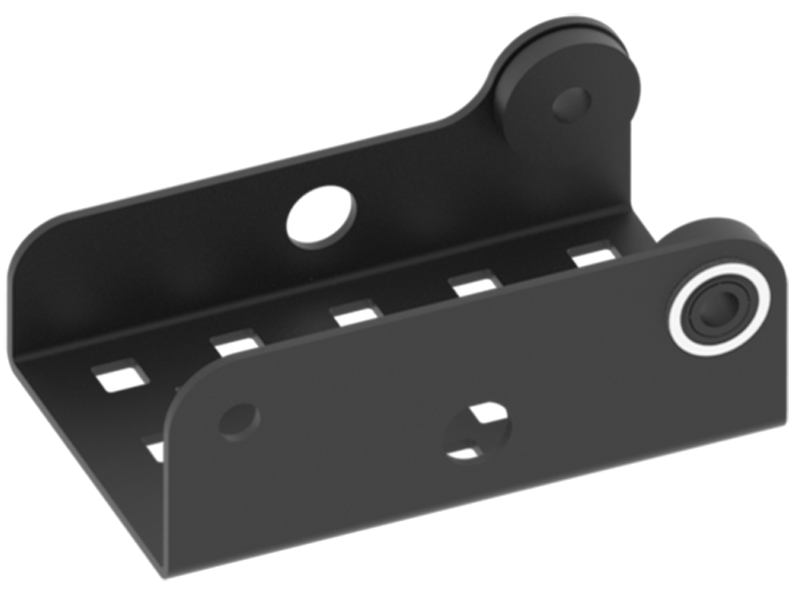

Karcsukló 4 Karízület 4. Ez az alkatrész ebben a csomagban található:
276-7151

Egyedi cikkszám:
276-7151-400		 1

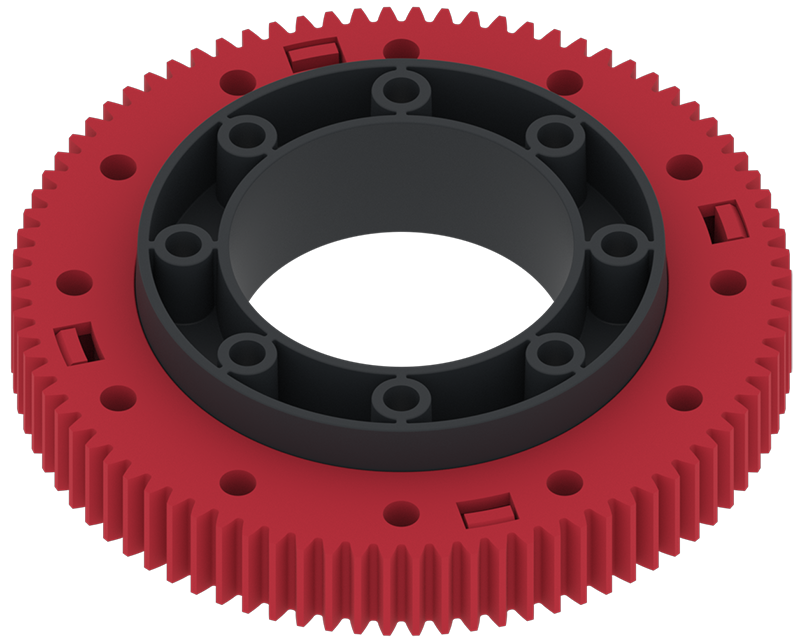

Forgótányér csapágykészlet Nagy lemezjátszó csapágy. Ez az alkatrész ebben a csomagban található:
276-5652

Egyedi cikkszám:
276-5652-000		 1 1 tasakban érkezik

A lemezjátszó csapágykészlet darabjait tartalmazó zacskó címkéje. 		Ez a darab a tárolórekesz aljában található.
Forgótányér csapágykészlet Kis lemezjátszó csapágy. Ez az alkatrész ebben a csomagban található:
276-5652

Egyedi cikkszám:
276-5652-004		 1

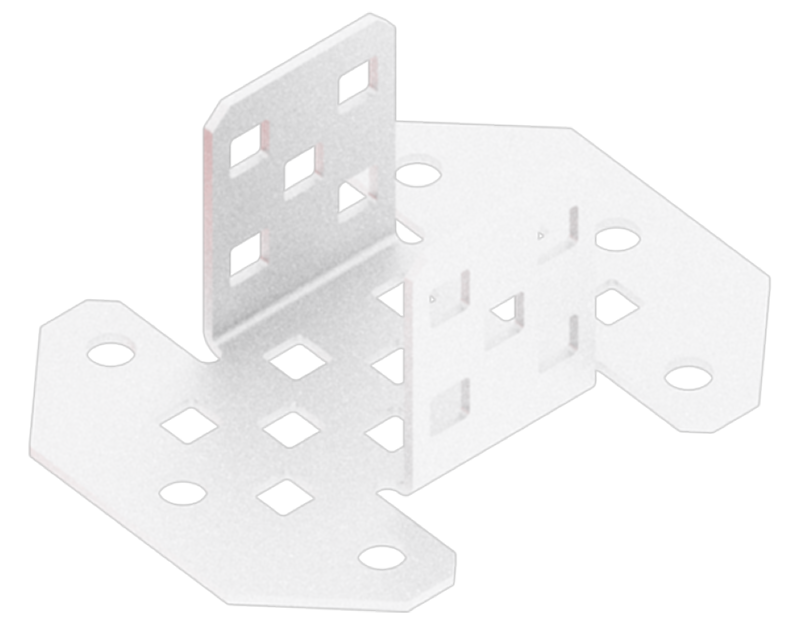

Forgótányér csapágykészlet Lemezjátszó rögzítő konzol. Ez az alkatrész ebben a csomagban található:
276-5652

Egyedi cikkszám: 276-5652-007		 1

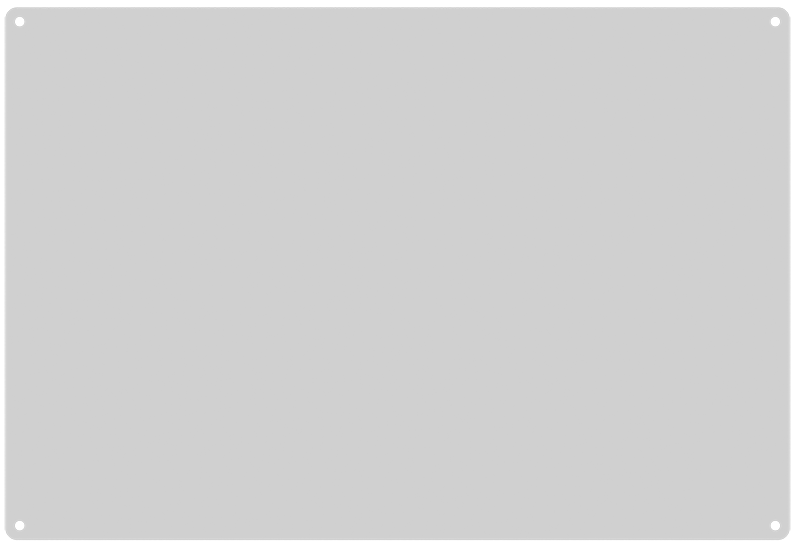

Felület száraz törlése Szárazon törölhető felület. 276-7157-006 1 Ez a Dry Erase Surface könnyen beleolvad a doboz falaiba, mert átlátszó.

Ügyeljen arra, hogy ügyeljen rá a doboz oldalain vagy az alján.		 Ez a darab a tárolórekesz aljában található.

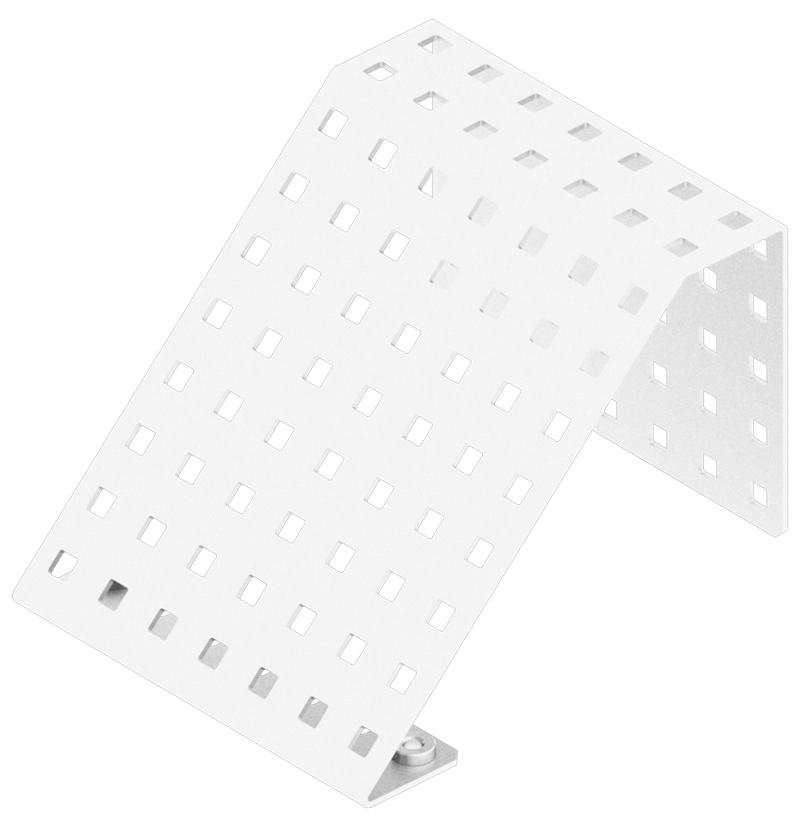

Robot agyrögzítő szerelvény Robot agy tartó szerelvény. 276-7152-002 1 1 db 1 zacskóban kapható Ez a darab a tárolórekesz aljában található.
Bemeneti kimeneti szállítószalag konzol Bemeneti/Kimeneti Szállítószalag Konzol. 276-7153-001 8 1 db 8 db-os tasakban kapható Ez a darab a tárolórekesz aljában található.

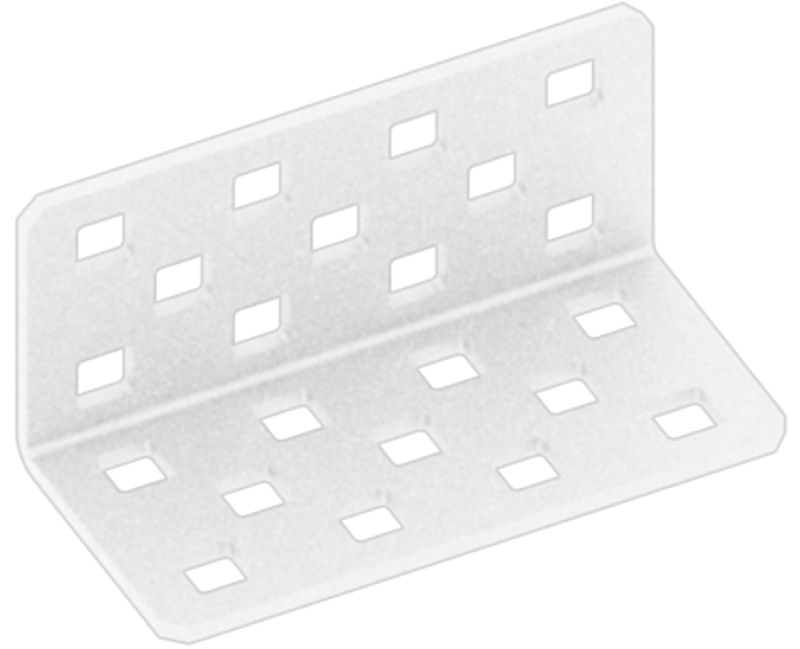

Szög Pár Gusset Szögletes páros betoldás. 276-2578-001 8 1 db 8 db-os tasakban kapható Ez a darab a tárolórekesz aljában található.
Nagy szilárdságú szállítószalag Nagy szilárdságú szállítószalag lánc. 276-7141 6 lánc Több, 6 db láncot tartalmazó tasakban kapható.

Csak egy zacskó szükséges az 1. tárolóhoz.

A többi zacskó a 3. tárolóba kerül.		 Ez a darab a tárolórekesz aljában található.
1x25 acélrúd 1x25 acélrúd. 275-1141-001 8 1 db 8 db-os tasakban kapható Ez a darab a tárolórekesz aljában található.
30T nagy szilárdságú lánckerék

Megjegyzés: Ez a rész jelenleg zöldről pirosra változik.		 30 fogú, nagy szilárdságú lánckerék. Mind a régebbi zöld, mind az új piros változat látható. Ez az alkatrész egy csomagban érkezik:
276-3880

Egyedi cikkszám:
276-2252-007		 4 Nagy szilárdságú, 30 fogú lánckerék-csomagokban kapható.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Ezekből a csomagokból csak egyre van szükség az 1. rekeszhez.

A többi csomag a 3. rekeszbe kerül.		 Ez a darab a tárolórekesz aljában található.
Nagy szilárdságú lánccsatlakozó készlet Nagy szilárdságú láncrögzítő készlet. 276-7578 6 link Több, 6 láncszemet tartalmazó zacskóban érkezik.

Csak egy zacskó szükséges az 1. tárolóhoz.

A többi zacskó a 3. tárolóba kerül.		 Ez a darab a tárolórekesz aljában található.


Miután a Workcell Kit összes alkatrészét behelyezte az 1. tárolórekesz aljába, az alap úgy fog kinézni, mint ez a kép.

Az 1. tárolórekesz alapjának felülnézete, amely szemlélteti a darabok csomagolásának módját.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
