Ez a cikk a V5 Workcell Kit azon darabjait tárgyalja, amelyek a 3. tárolórekeszbe kerülnek.
A Storage Bin 3 rendszerezésének egyetlen összetevője van:
Bázis
Ez a cikk a 3. ládába rendezi az egyes darabokat, és táblázatos formában balról jobbra haladva a következő információkat tartalmazza:
-
Alkatrész: Ez az alkatrész neve. Hiperhivatkozások találhatók a vexrobotics.com webhelyen egyenként megvásárolható pótalkatrészekhez.
Fotó: Ez az alkatrész képe. Használja ezt referenciaként a készlet kicsomagolásakor és a V5 Workcell építése során. - Alkatrészszám: Ha egy alkatrész nagyobb készletben, táskában vagy dobozban érkezik, a készlet cikkszáma, táskát vagy dobozt és az egyedi cikkszámot is megadjuk. Ezekkel a cikkszámokkal azonosíthatja darabjait a V5 Workcell kicsomagolása, majd építése közben.
- Mennyiség: Ez az egyes részek mennyisége. Használja ezt annak biztosítására, hogy a kicsomagolás során a megfelelő számú alkatrész legyen a tartály minden helyén.
- Táskajegyzetek: Ez az oszlop információkat tartalmaz arról, hogyan fogadják a készletben, táskában vagy dobozban lévő alkatrészt vagy alkatrészeket . Ha az alkatrészek nagyobb készletben, táskában vagy dobozban érkeznek, referenciaként a címke képe látható. Használja ezeket referenciaként a készlet kicsomagolásakor.
-
Hely: Ez a rekesz képe, kiemelve, hogy az alkatrészt hova kell elhelyezni abban a tárolóban. Ez az információ a V5 Workcell felépítése során is hasznos lehet, ha emlékeztetőre van szükség az alkatrész elhelyezkedésével kapcsolatban.
- Hasznos tippek: Ezek a Hely oszlopban találhatók. Ezek a tippek extra kontextust vagy információkat adnak a csomagoláshoz, az alkatrészszámok azonosításához, vagy tippeket adnak a további szervezéshez.
3. tárolórekesz: Alap
| Rész | Fénykép | Cikkszám | Mennyiség | Táska Jegyzetek | Elhelyezkedés |

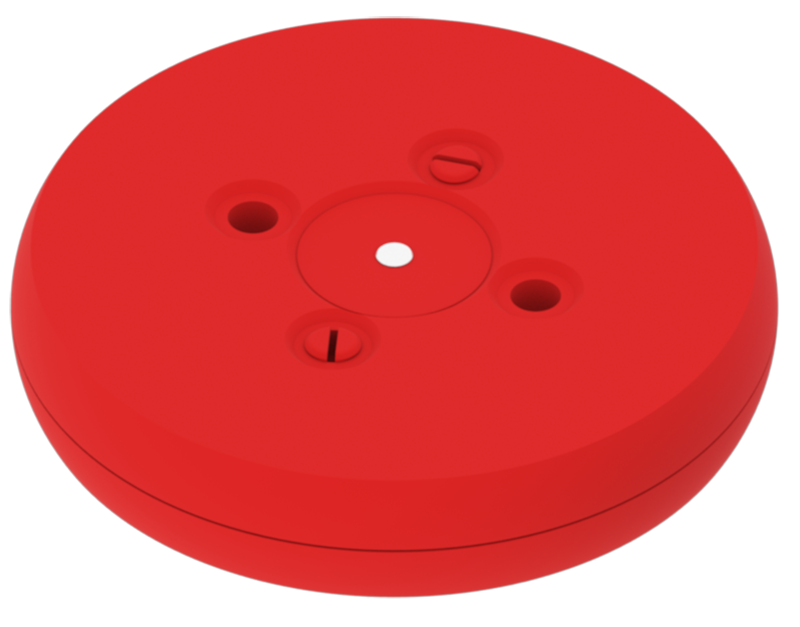

| Piros 5x hangmagasságú súlyozott lemez |
Ez az alkatrész ebben a csomagban található: 276-7472-804 Egyedi cikkszám: 228-3445-2250 |
10 | 36 lemez érkezik egy tasakban. Minden színből kettőt kell a 2. tárolóba helyezni. A többi 30 lemez a 3. rekeszbe kerül. |
Hasznos tipp: Használjon nagy, visszazárható zacskót, hogy a lemezeket együtt tartsa ebben a tárolóban. Ezeket mind a 30 lemezzel együtt, vagy 3 tasakban, szín szerint elválasztva csomagolhatjuk. |
|

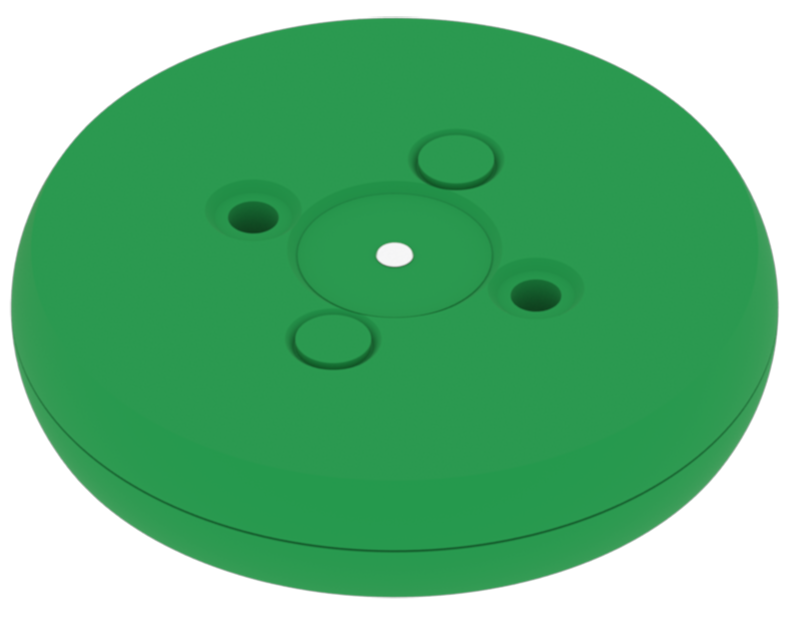

| Zöld 5x hangmagasságú súlyozott lemez | Ez az alkatrész egy csomagban érkezik: 276-7472-804 Egyedi cikkszám: 228-3450-2250 |
10 | |||

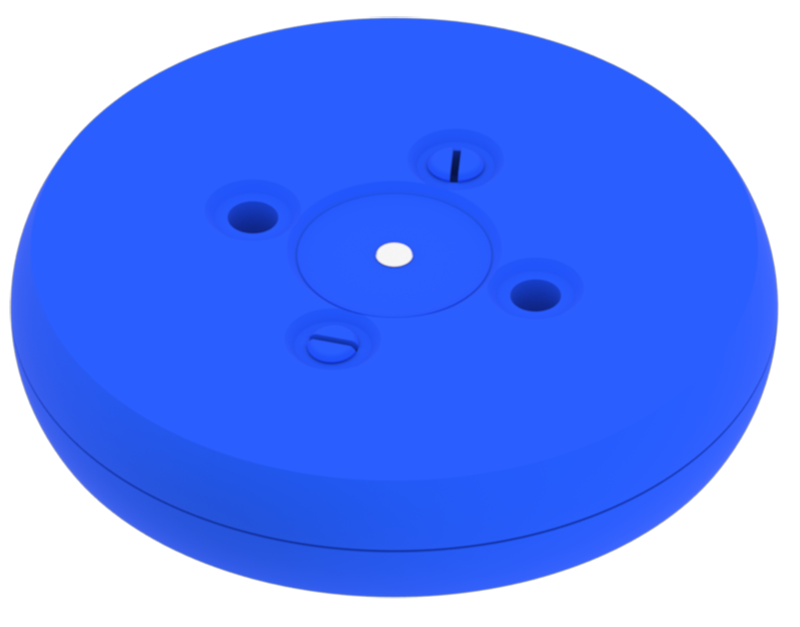

| Kék 5x hangmagasságú súlyozott lemez | Ez az alkatrész egy csomagban érkezik: 276-7472-804 Egyedi cikkszám: 228-3196-2250 |
10 | |||

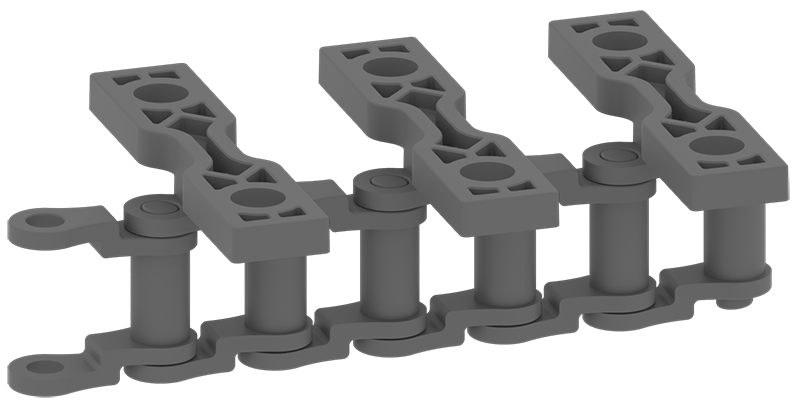

| Nagy szilárdságú lánccsatlakozó készlet | 276-7578 | 18 link | Több, 6 linket tartalmazó tasakban érkezik. Csak egy táska szükséges az 1. tárolóhoz. A többi zacskó a 3. tárolóba kerül. |
||

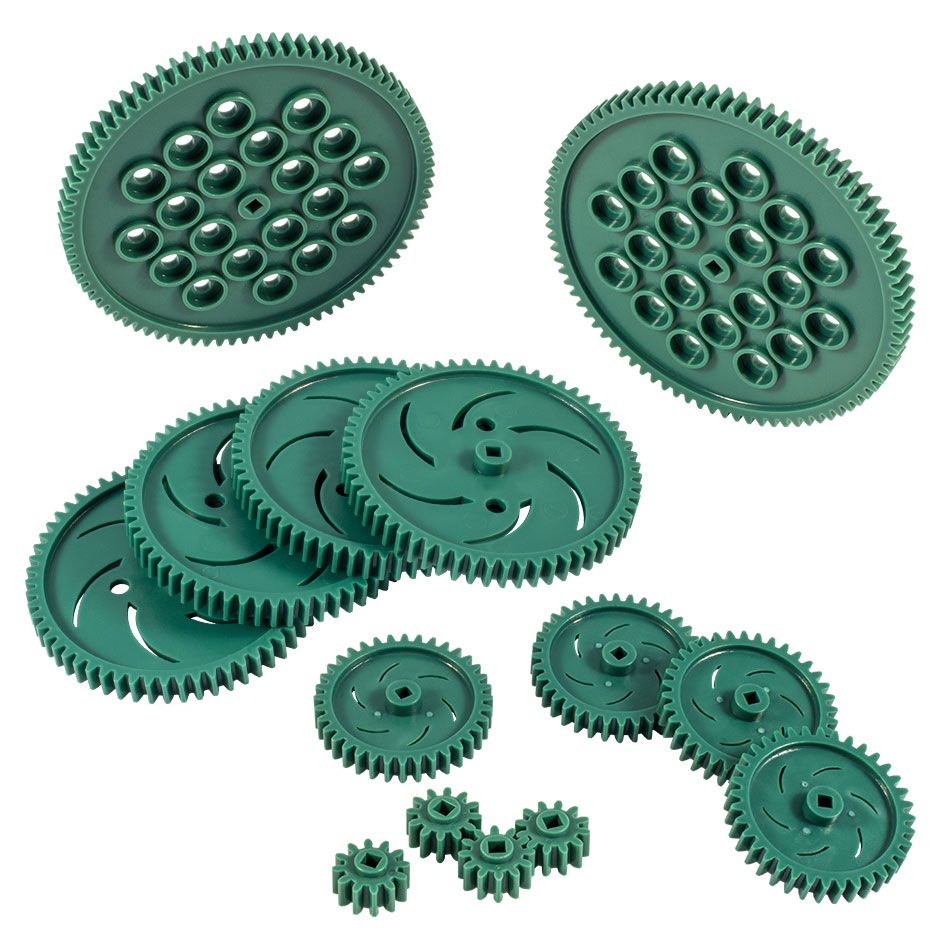

| Gear Kit | 276-2169 | 1 | Egy dobozban érkezik. | ||
|

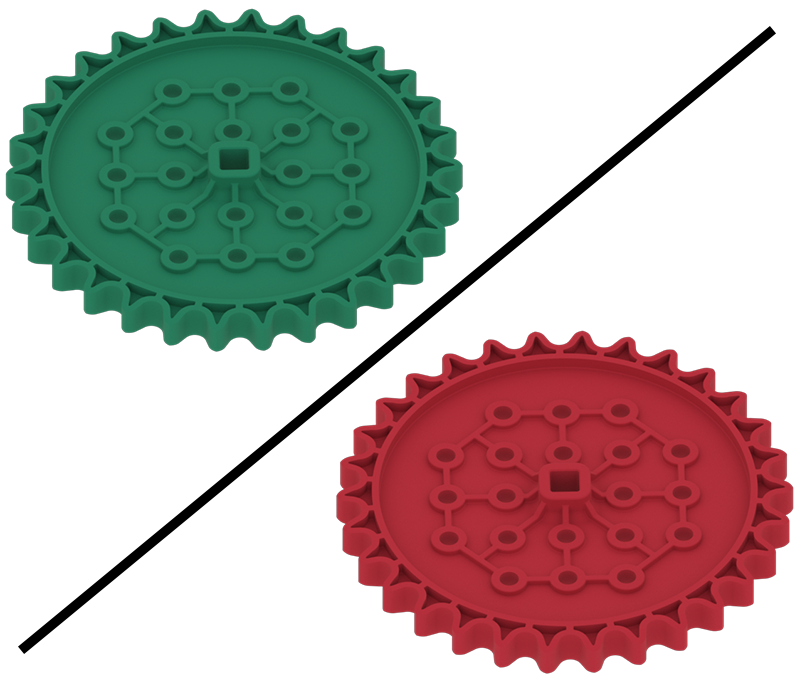

30T nagy szilárdságú lánckerék Megjegyzés: Ez a rész jelenleg zöldről pirosra változik. |
Ez a rész egy csomagban érkezik: 276-3880 Egyéni cikkszám: 276-2252-007 |
8 | A nagy szilárdságú, 30 fogas lánckerék csomagokban kapható. span> Ebből a 4-es csomagból csak kettő szükséges a 3. rekeszhez. A másik csomag az 1. tartályba kerül. |
||

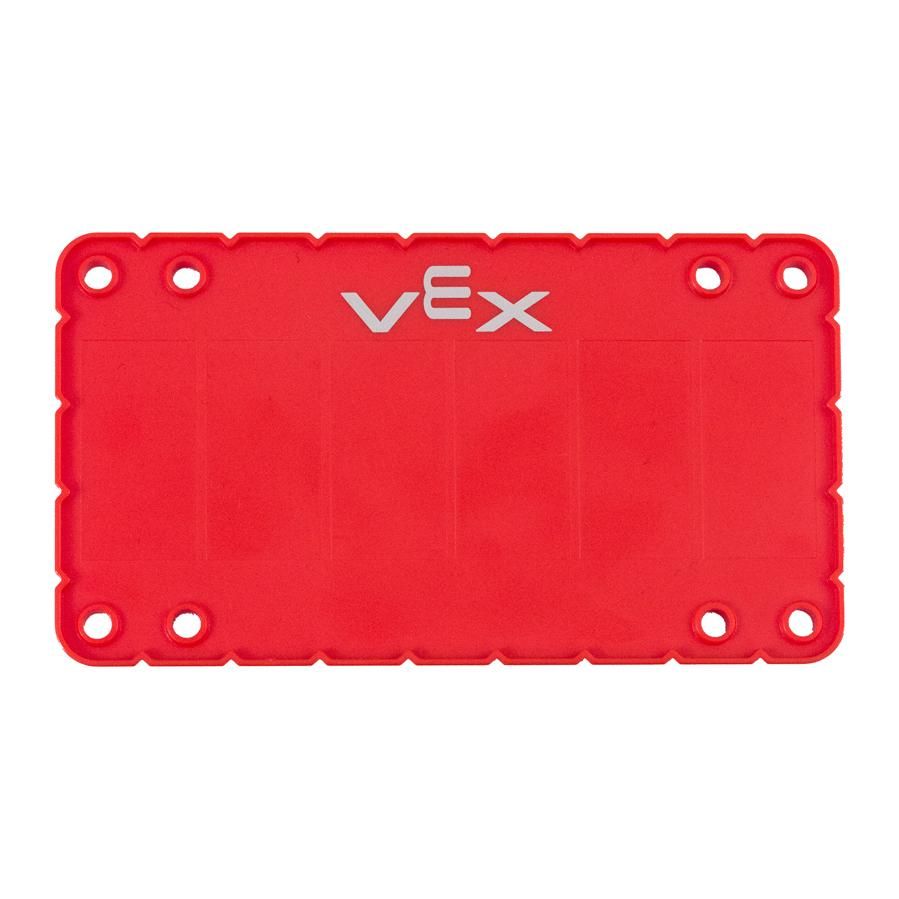

| Piros VRC rendszám | Ez az alkatrész egy csomagban érkezik: 276-7472-803 Egyedi cikkszám: 276-3938-002 |
1 | Ezek az alkatrészek egy táskában érkeznek. |
||
| Rendszámtábla ábécé lap | Ez az alkatrész egy csomagban érkezik: 276-7472-803 Egyedi cikkszám: 276-3936-001 |
1 | |||

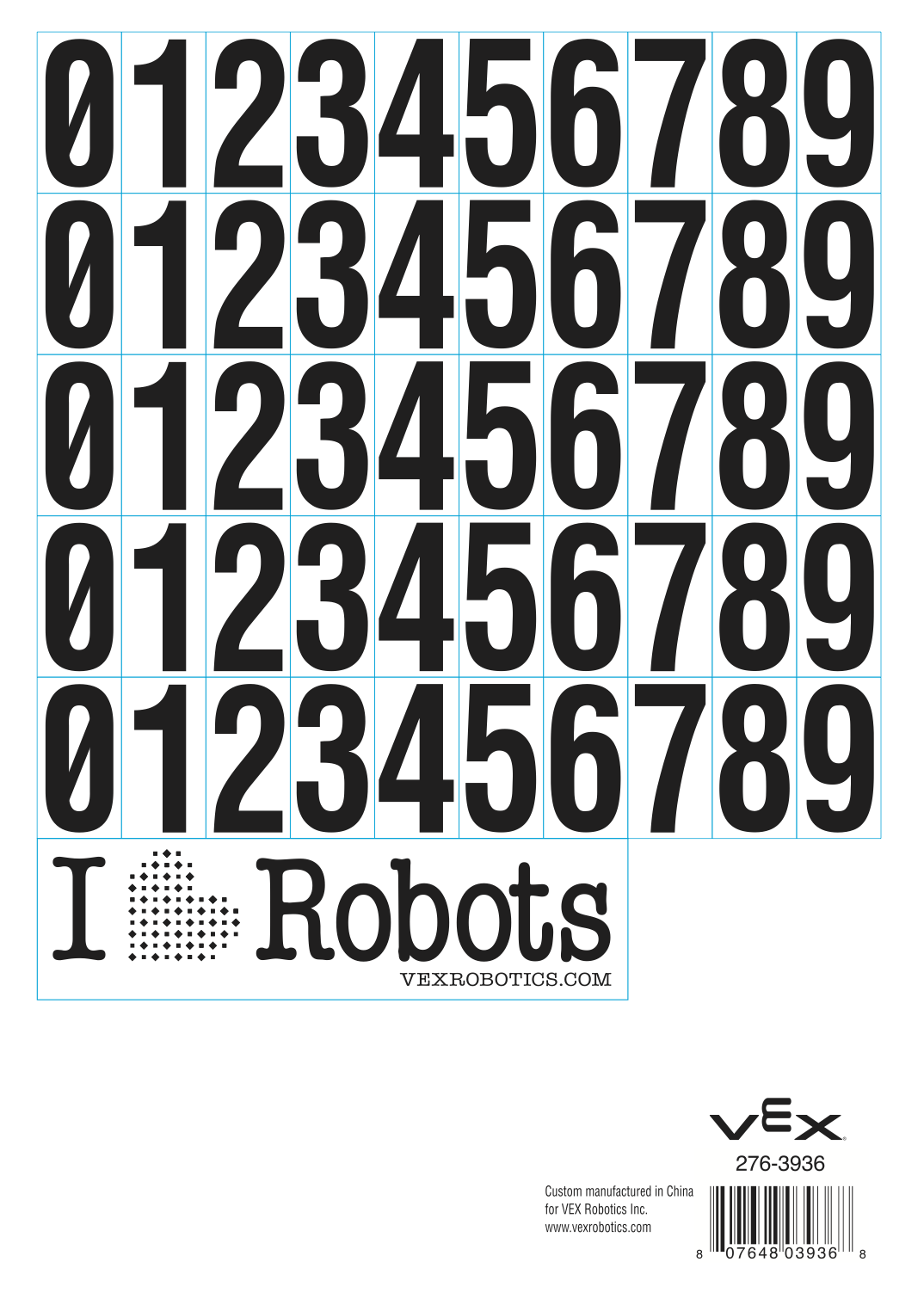

| Rendszám-matrica lap | Ez az alkatrész egy csomagban érkezik: 276-7472-803 Egyedi cikkszám: 276-3936-001 |
1 | |||

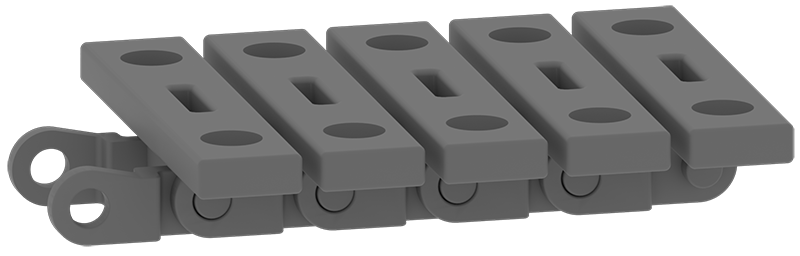

| Nagy szilárdságú szállítószalag | 276-7141 | 18 lánc | Több, 6 db láncot tartalmazó tasakban kapható. Csak egy táska szükséges az 1. tárolóhoz. A többi zacskó a 3. tárolóba kerül. |
||

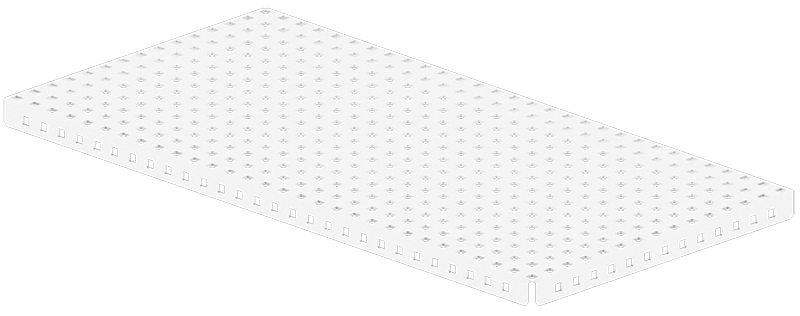

| 15x30 alaplap | 276-1341-003 | 3 | Ezek három dobozban, két alaplapból állnak. Ki kell nyitnia az egyik dobozt, miközben rendszerezi a tárolót, hogy két háromból álló készletet hozzon létre. |
||

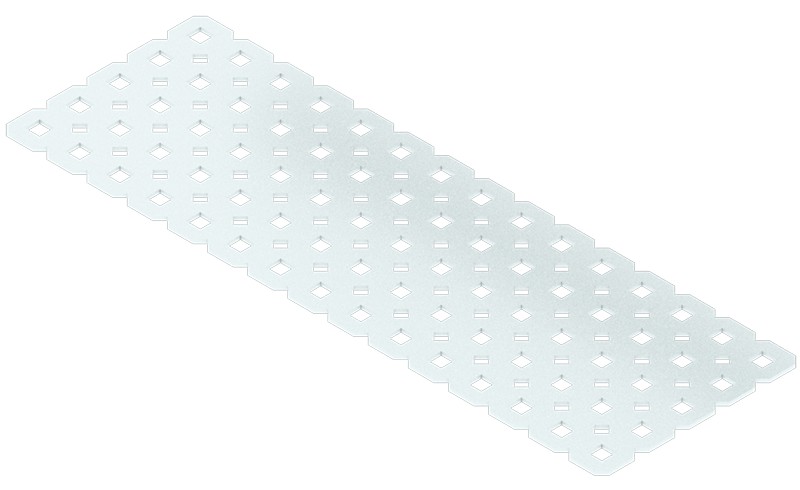

| 5x15 acéllemez | Ebben a dobozban található: 276-6830 Egyedi cikkszám : 275-2023-001 |

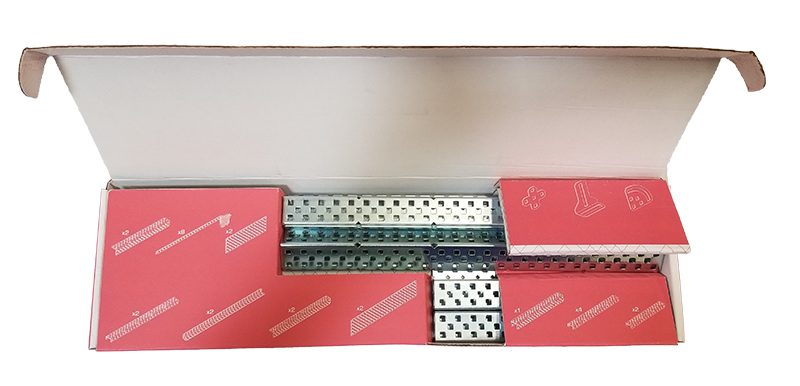

2 | A V5 osztálytermi szerkezeti készletben található. |
||

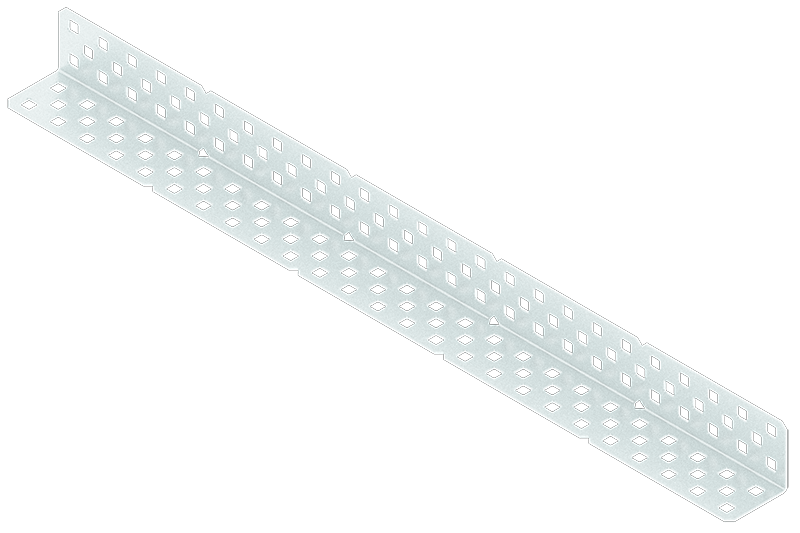

| 2x2x25 szög | Ebben a dobozban található: 276-6830 Egyedi cikkszám : 276-2232-022 |
2 | |||

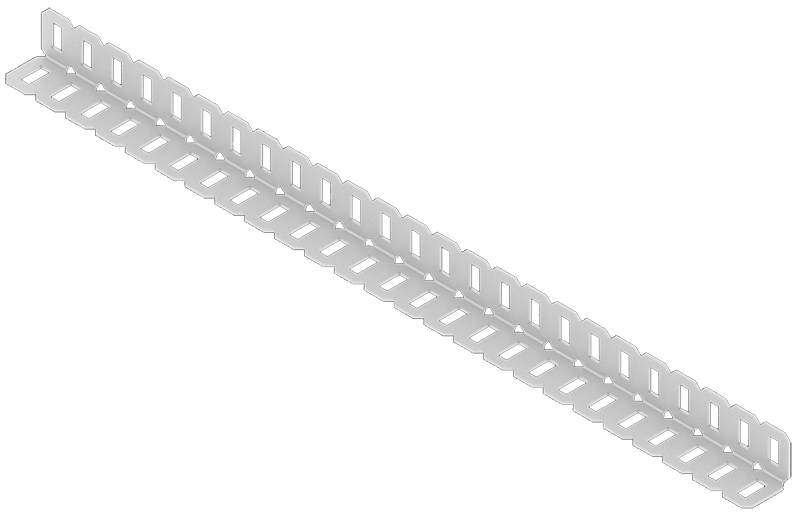

| 1x1x25 acél hornyolt szög | Ebben a dobozban található: 276-6830 Egyedi cikkszám : 276-2232-025 |
2 | |||

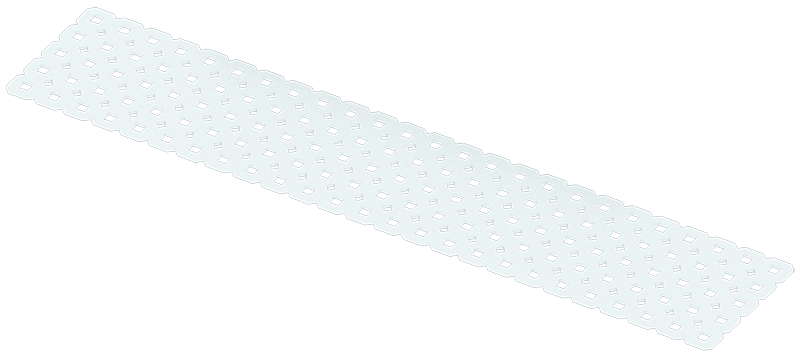

| 5x25 acéllemez | Ebben a dobozban található: 276-6830 Egyedi cikkszám : 275-1140-001 |
2 | |||

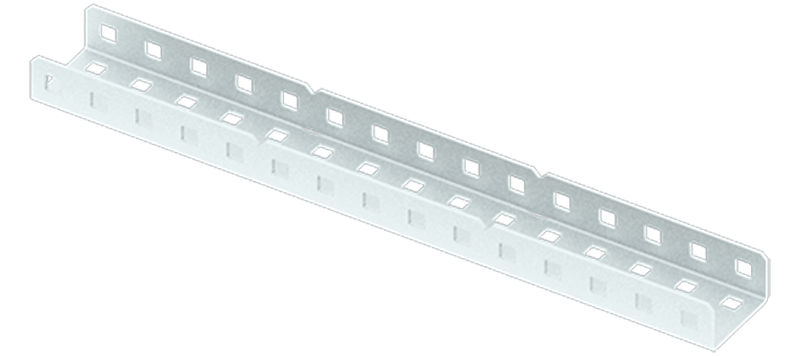

| 1x2x1x15 acél C-csatorna | Ebben a dobozban található: 276-6830 Egyedi cikkszám : 276-2232-028 |
2 | |||

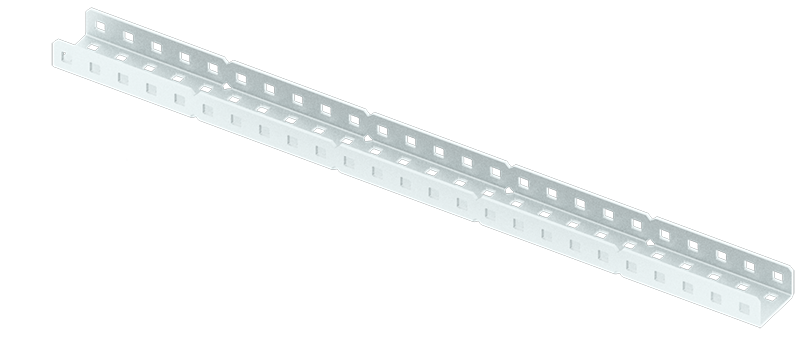

| 1x2x1x25 acél C-csatorna | Ebben a dobozban található: 276-6830 Egyedi cikkszám : 276-2232-029 |
2 | |||

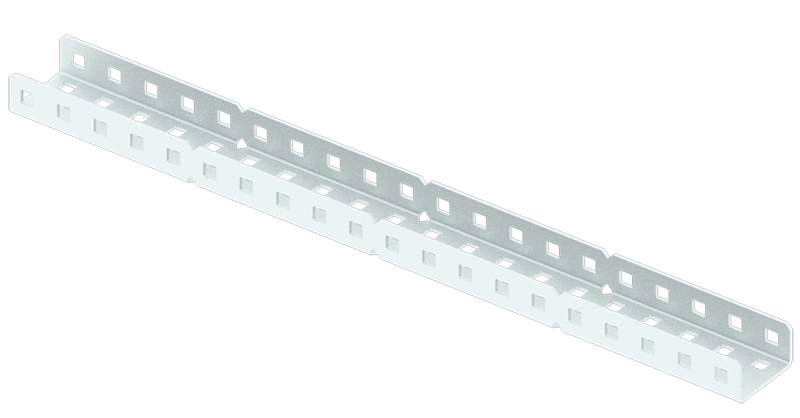

| 1x2x1x20 acél C-csatorna | Ebben a dobozban található: 276-6830 Egyedi cikkszám : 276-2600-003 |
4 | |||

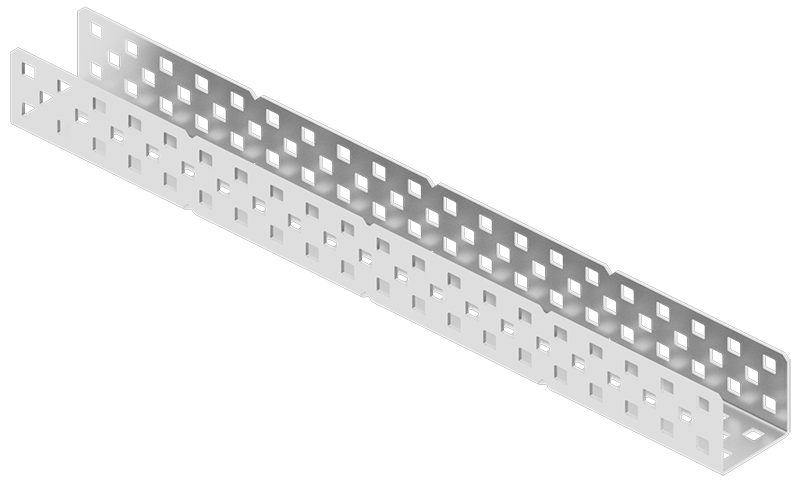

| 2x2x2x20 U csatorna | Ebben a dobozban található: 276-6830 Egyedi cikkszám : 276-6009-001 |
1 | |||

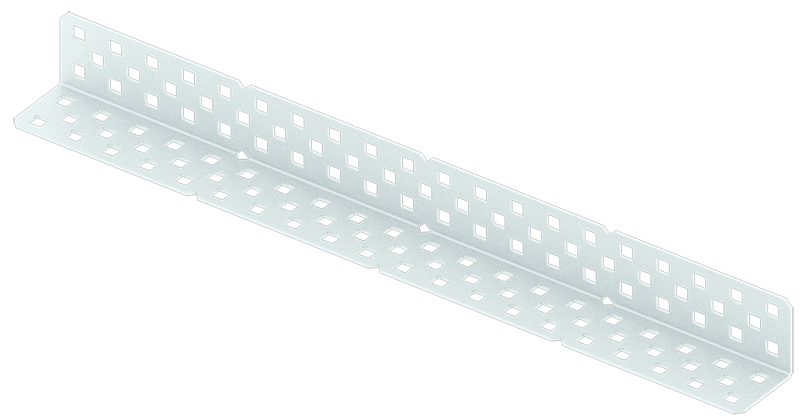

| 2x2x20 acél szög | Ebben a dobozban található: 276-6830 Egyedi cikkszám : 276-2600-001 |
2 | |||

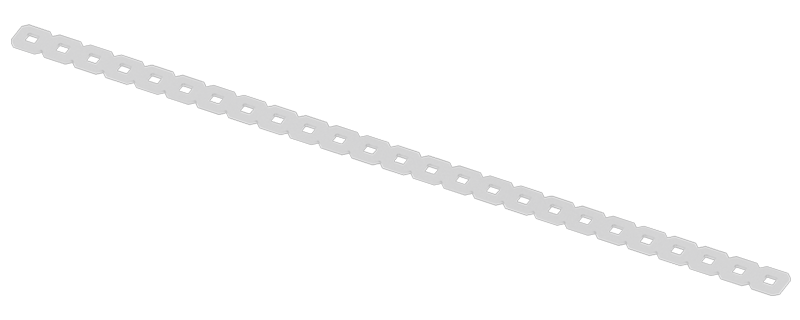

| 1x25 acélrúd | Ebben a dobozban található: 276-6830 Egyedi cikkszám : 275-1141 |
8 | |||

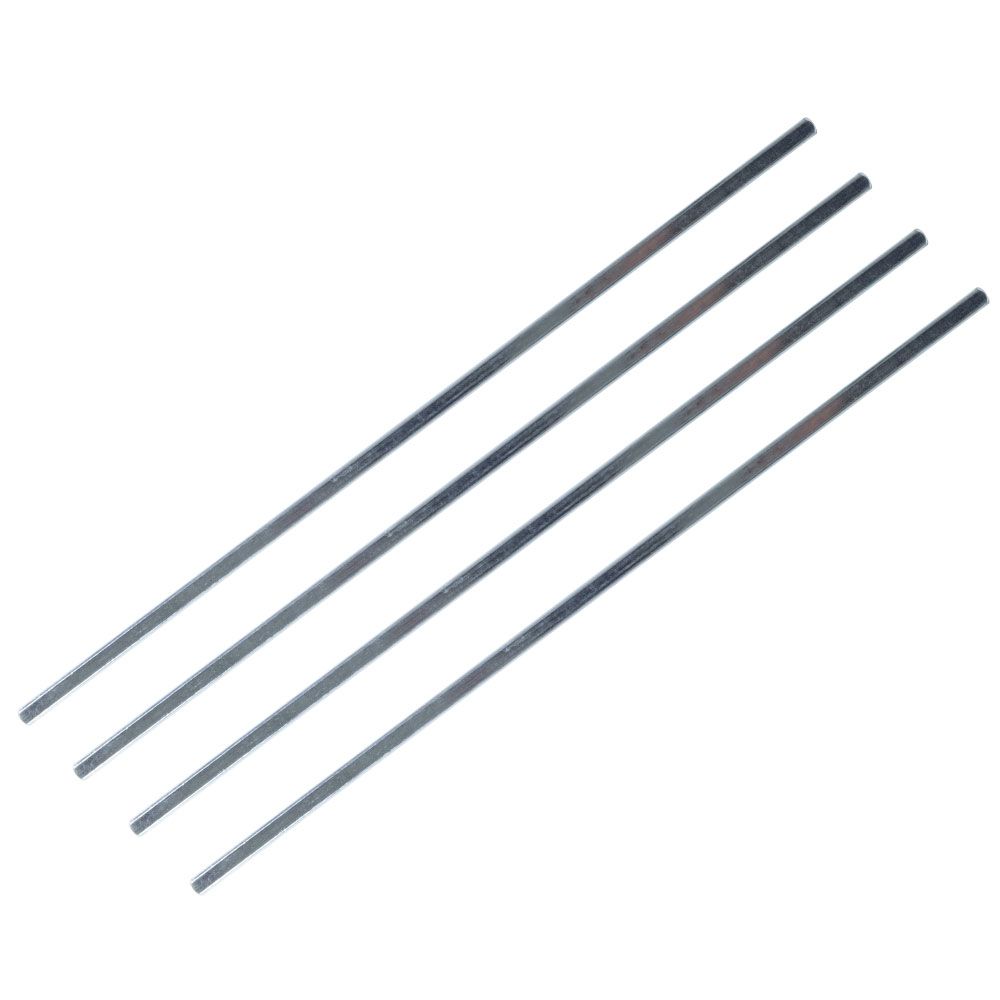

| 12” hajtótengely | 276-1149 | 4 | 1 db 4 db-os csomagban kapható. |

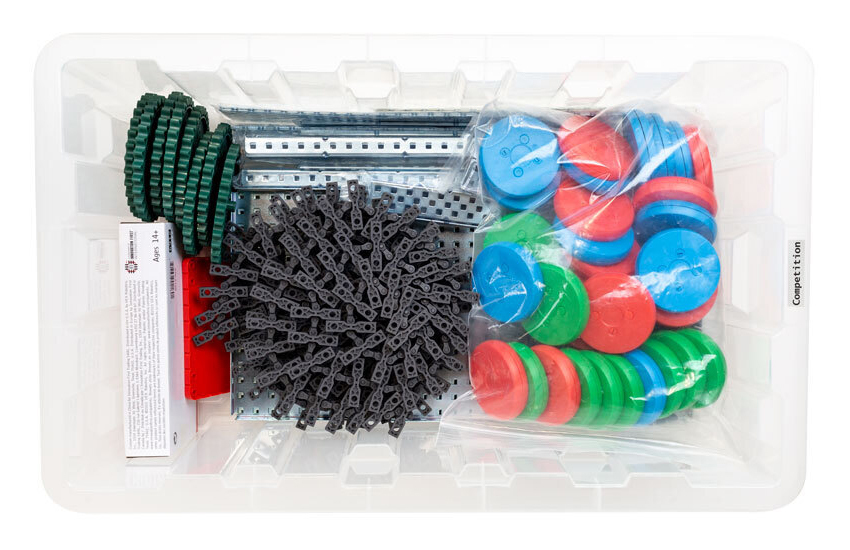

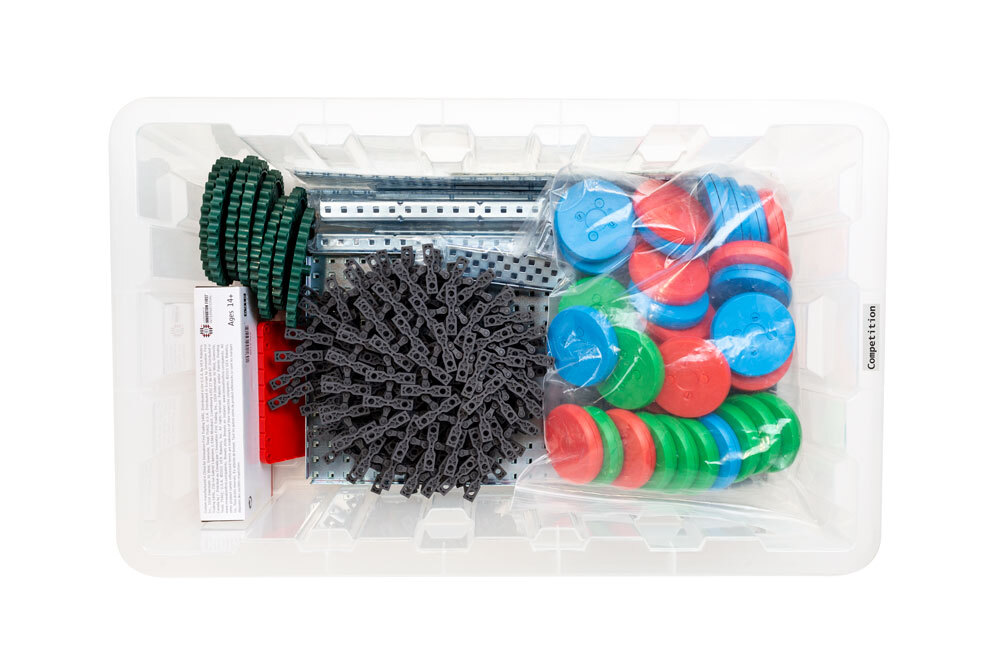

Miután a Workcell Kit összes alkatrészét behelyezte a 3. tárolórekesz aljába, az alap úgy fog kinézni, mint ez a kép.
