VEX GO kerekek, fogaskerekek és szíjtárcsák használata

A VEX GO build rendszer szórakoztató és egyszerű módja annak, hogy a 3–5. osztályos tanulók felfedezzék a mozgás alapelveit. Rugalmassága és funkciója magasabb osztályokban is használható.

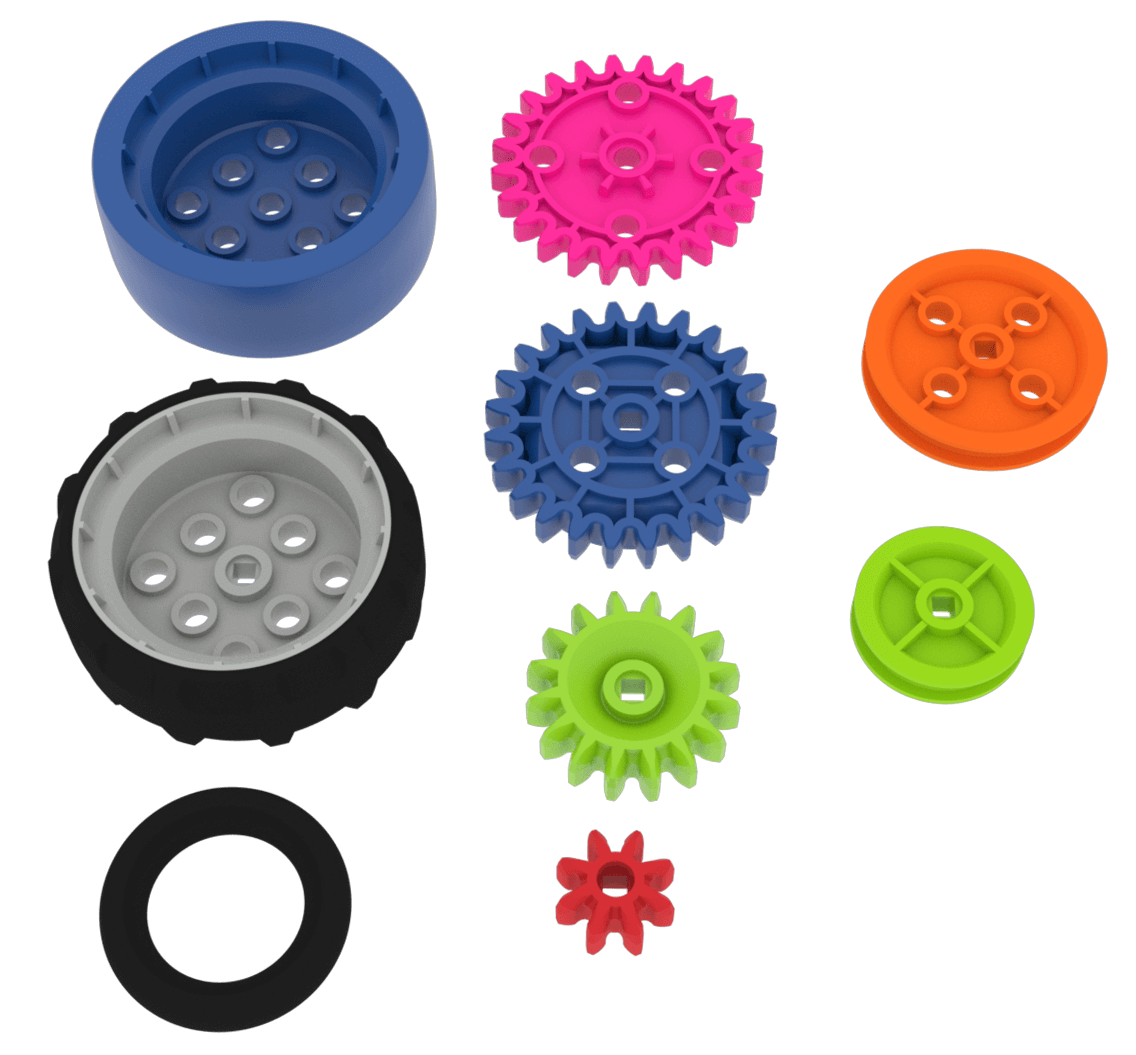

Ez a cikk bemutatja azokat az alkatrészeket, amelyek lehetővé teszik VEX GO projektjei mozgását.

Ezek a részek a következők:

• Kerekek
• Fogaskerekek
• Csigák

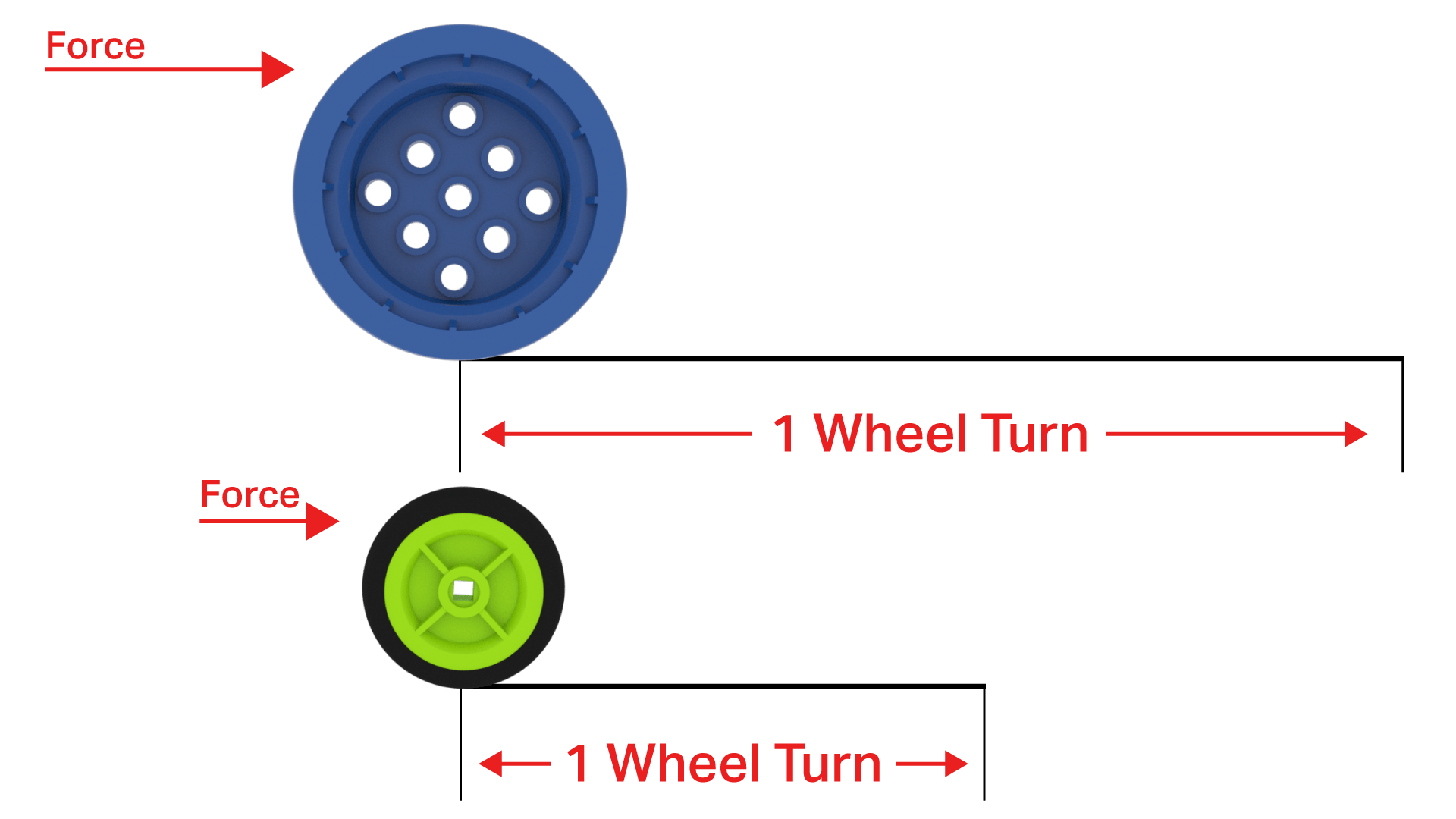

Amikor ezekkel a részekkel projekteket épít, egy kulcsfontosságú gondolatot kell szem előtt tartani. A távolság elmozdításához erő szükséges. Egy nagyobb kerék, egy nagyobb fogaskerék vagy egy nagyobb szíjtárcsa nagyobb távolságot tesz meg minden alkalommal, amikor egy teljes fordulatot tesz, de ez nagyobb erőt igényel. Egy kisebb kerék, egy kisebb fogaskerék vagy egy kisebb tárcsa rövidebb utat tesz meg, de ez kisebb erőt igényel.

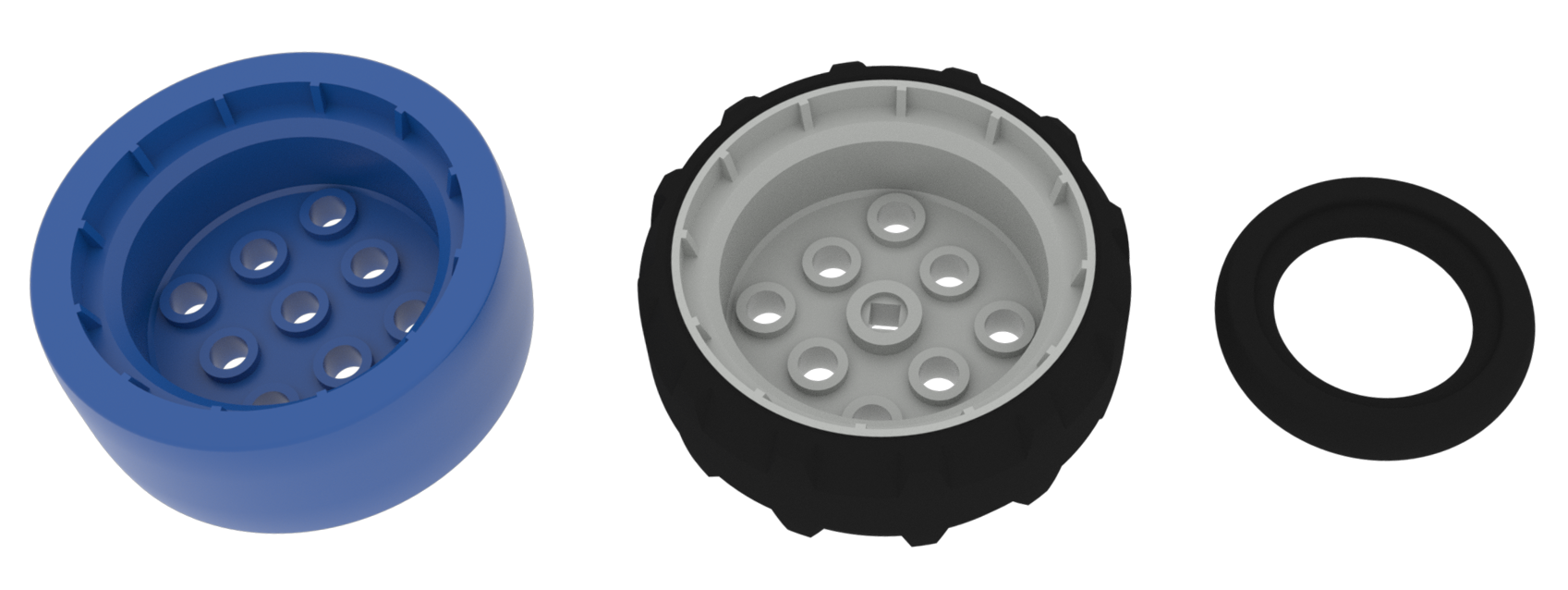

A VEX GO rendszer háromféle kerékkel rendelkezik.

Ezek tartalmazzák:

• A kék kerék.
• A szürke kerék.
• A gumiabroncs.

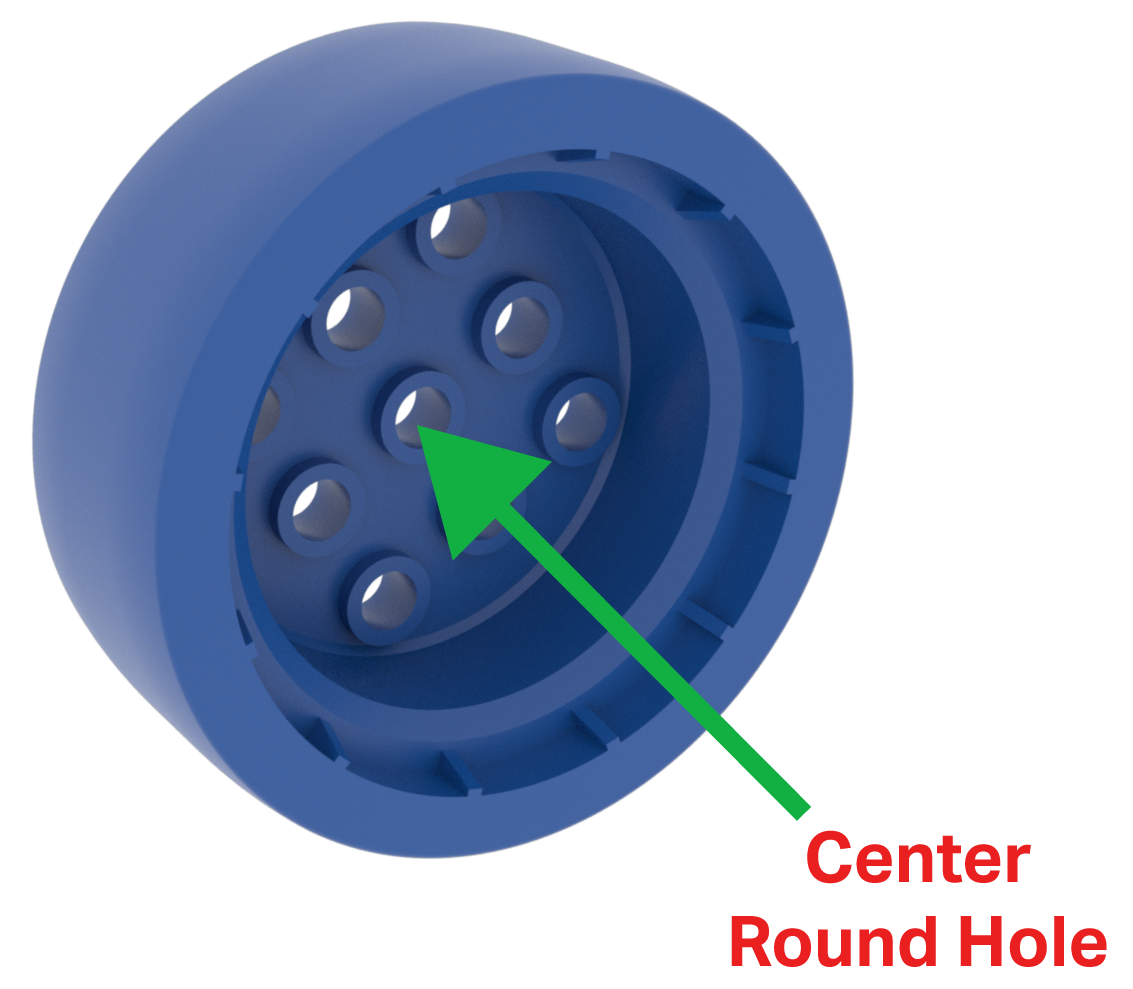

A Blue Wheel nyolc rögzítési lyukkal rendelkezik, hogy más alkatrészeket rögzítsen a kerékhez, és van egy kerek középső lyuk, amely lehetővé teszi a kerék szabad forgását egy csapon vagy tengelyen.

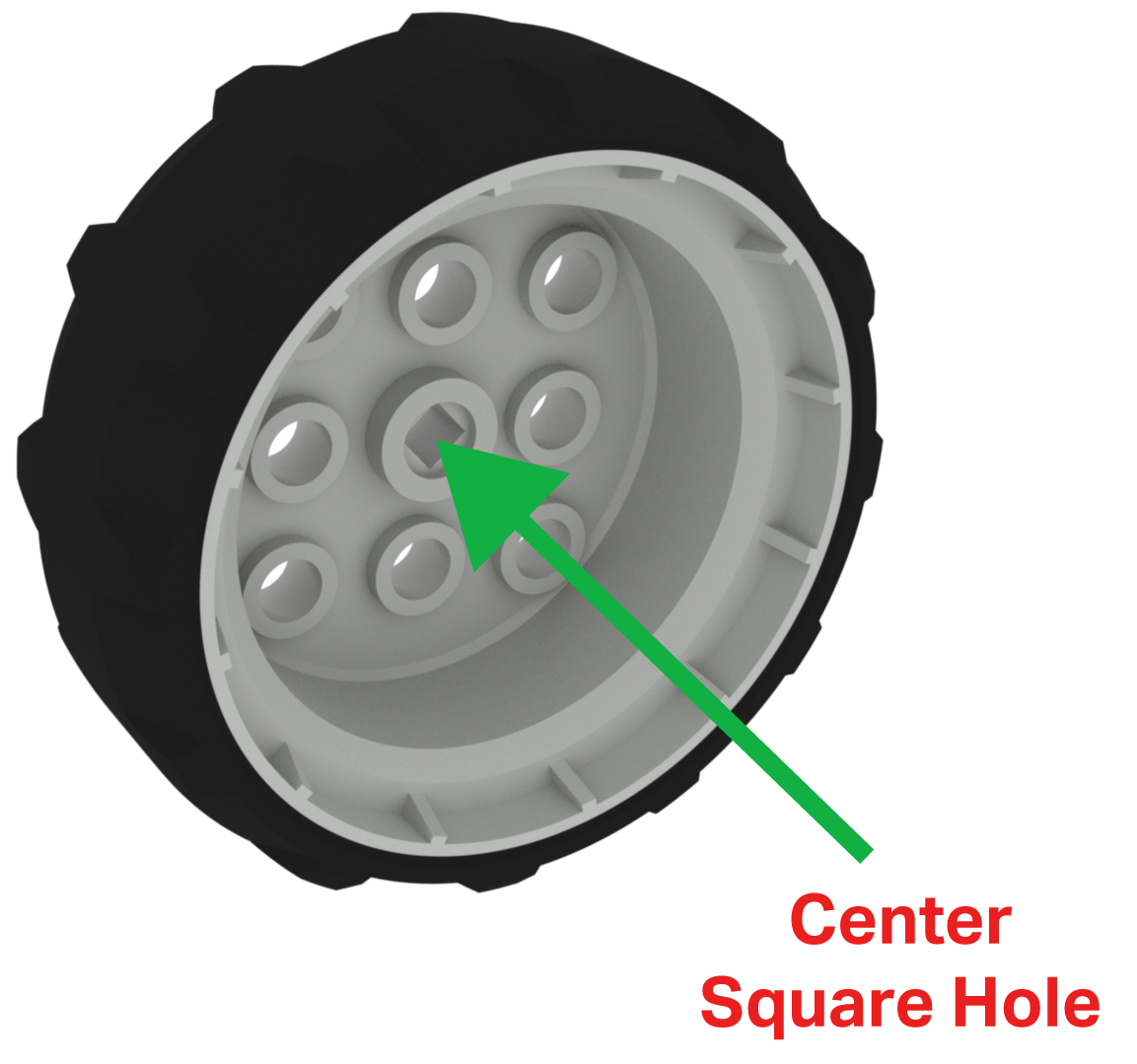

A szürke kerék nyolc rögzítési lyukkal rendelkezik, hogy más alkatrészeket rögzítsen a kerékhez, és van egy négyzet alakú középső furata. A négyzet alakú lyuk lehetővé teszi egy négyzet alakú csap/tengely behelyezését, és lehetővé teszi az erőátvitelt, amely a kereket forgásra kényszeríti.

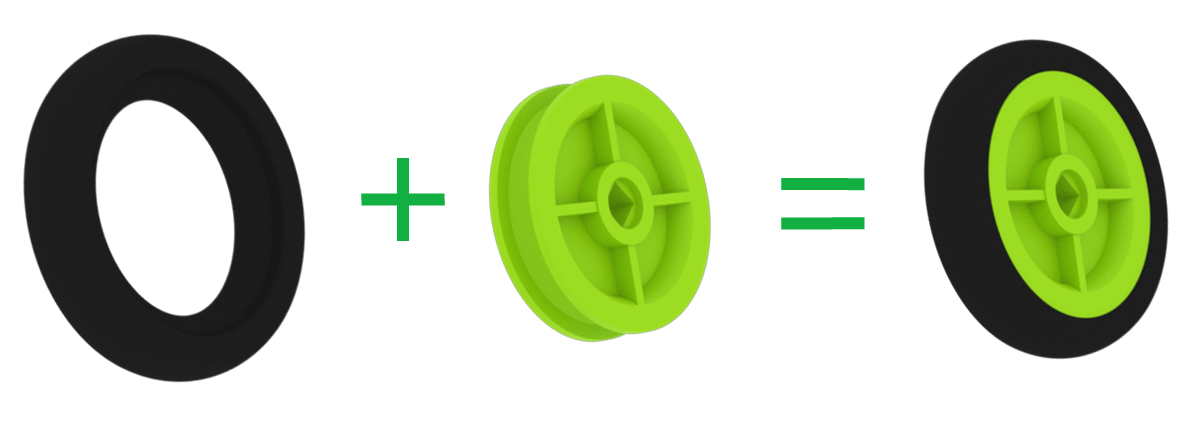

A gumiabroncs kombinálható egy zöld szíjtárcsával, így kis kerék jön létre. A zöld szíjtárcsa négyzet alakú középső furattal rendelkezik, amely lehetővé teszi egy négyzet alakú csap/tengely behelyezését, és lehetővé teszi az erőátvitelt, amely a szíjtárcsát forgásra kényszeríti.

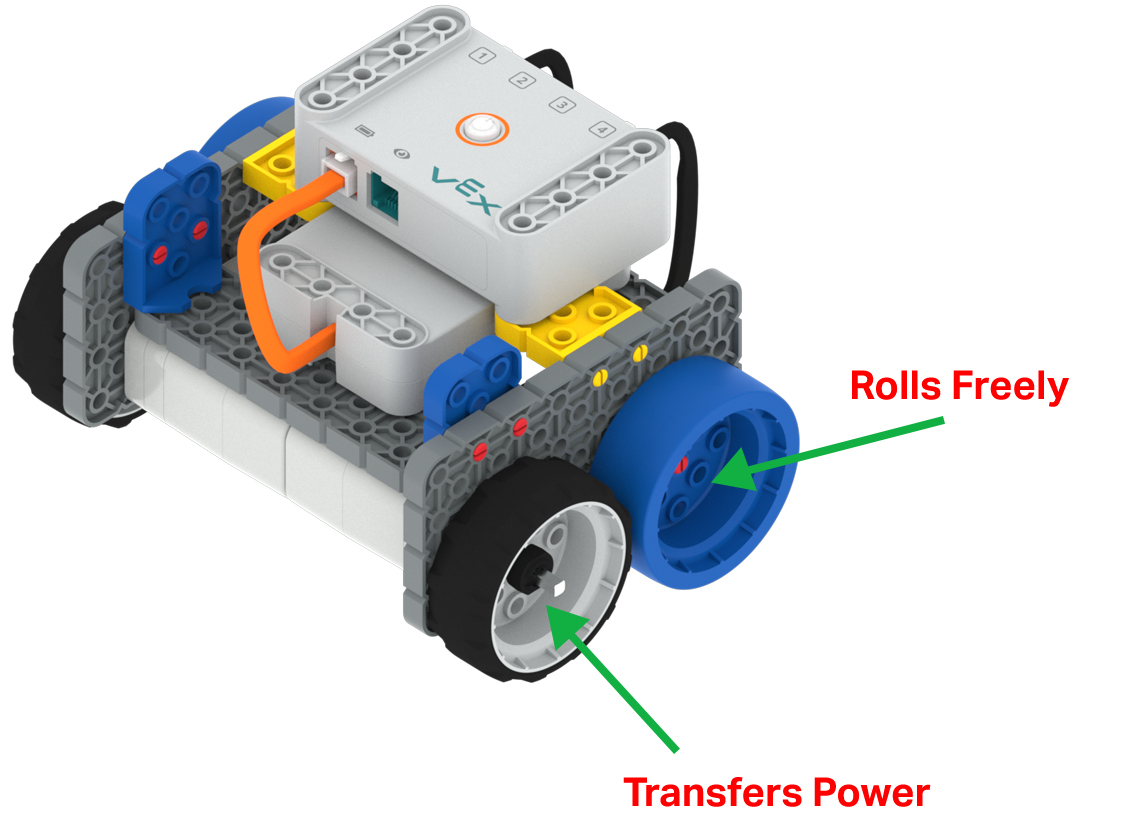

A Code Base projekt nagyon jó példát nyújt a kerekek működésére. A projekt Blue Wheels középső kerek furata lehetővé teszi a kerekek szabad gurulását. A szürke kerekek középső négyzet alakú furatai lehetővé teszik a motorok számára, hogy energiájukat a tengelyekre adják át, ami mozgásra kényszeríti a kódbázist.

A fogaskerekek nagyon hasznos alkatrészek. A fogaskerekek az erőátvitelre használhatók egyikről a másikra. A fogaskerekek kombinálhatók egy szerelvény „felszereléséhez”, és ez gyorsabbá teszi a szerelvény mozgását, de nem lesz képes akkora erőt kifejteni. A fogaskerekek kombinálhatók a szerelvény „lekapcsolásához”, és ez lassítja a szerelvény mozgását, de nagyobb erőt tud kifejteni.

Annak meghatározásához, hogy a fogaskerekes rendszer hogyan „fokozza fel” vagy „lekapcsol”, fontos ismerni a fogaskerekek fogainak számát. Ezt úgy találhatja meg, hogy kiválaszt egy fogat egy fogaskeréken, majd visszaszámolja a fogaskerék körüli fogakat ahhoz a foghoz.

A VEX GO rendszer négy különböző fokozattal rendelkezik. Ezen fogaskerekek közül három négyzet alakú középső furattal rendelkezik, amely lehetővé teszi egy négyzet alakú csap/tengely beillesztését, és lehetővé teszi az erőátvitelt, amely a fogaskereket/tengelyt forgásra kényszeríti.

A VEX GO rendszer fogaskerekei a következők:

• A Red Gear.
• A Green Gear.
• A Blue Gear.
• A Pink Gear.

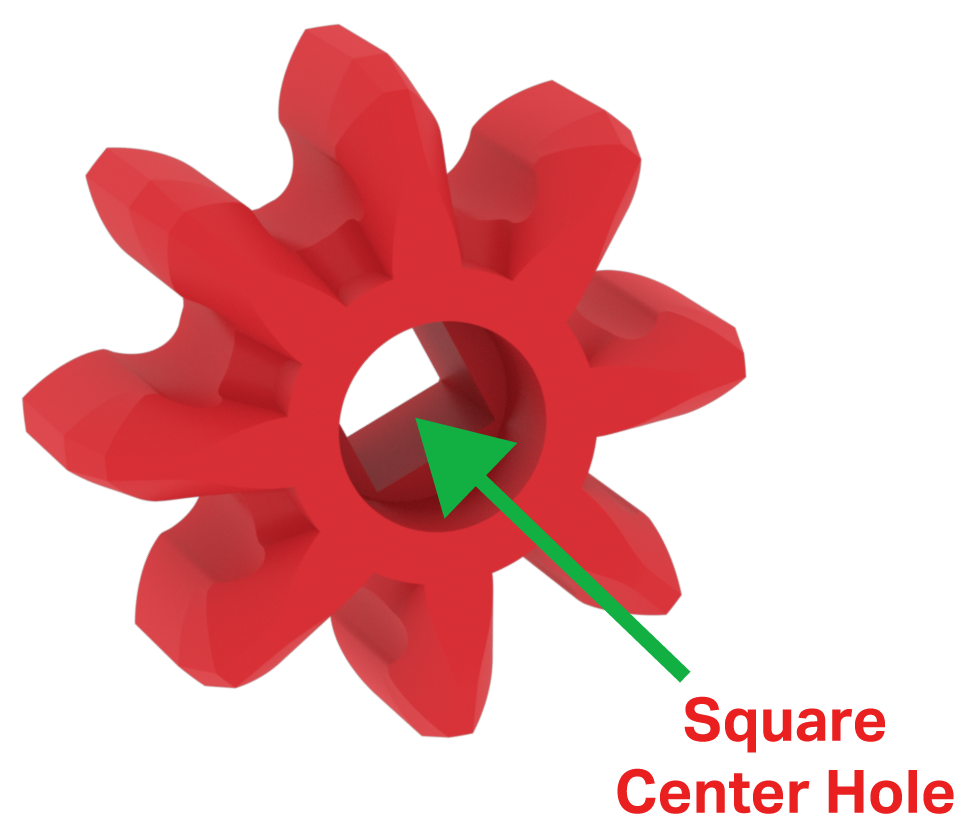

A Red Gearnek nyolc foga van és egy középső négyzet alakú lyuk.

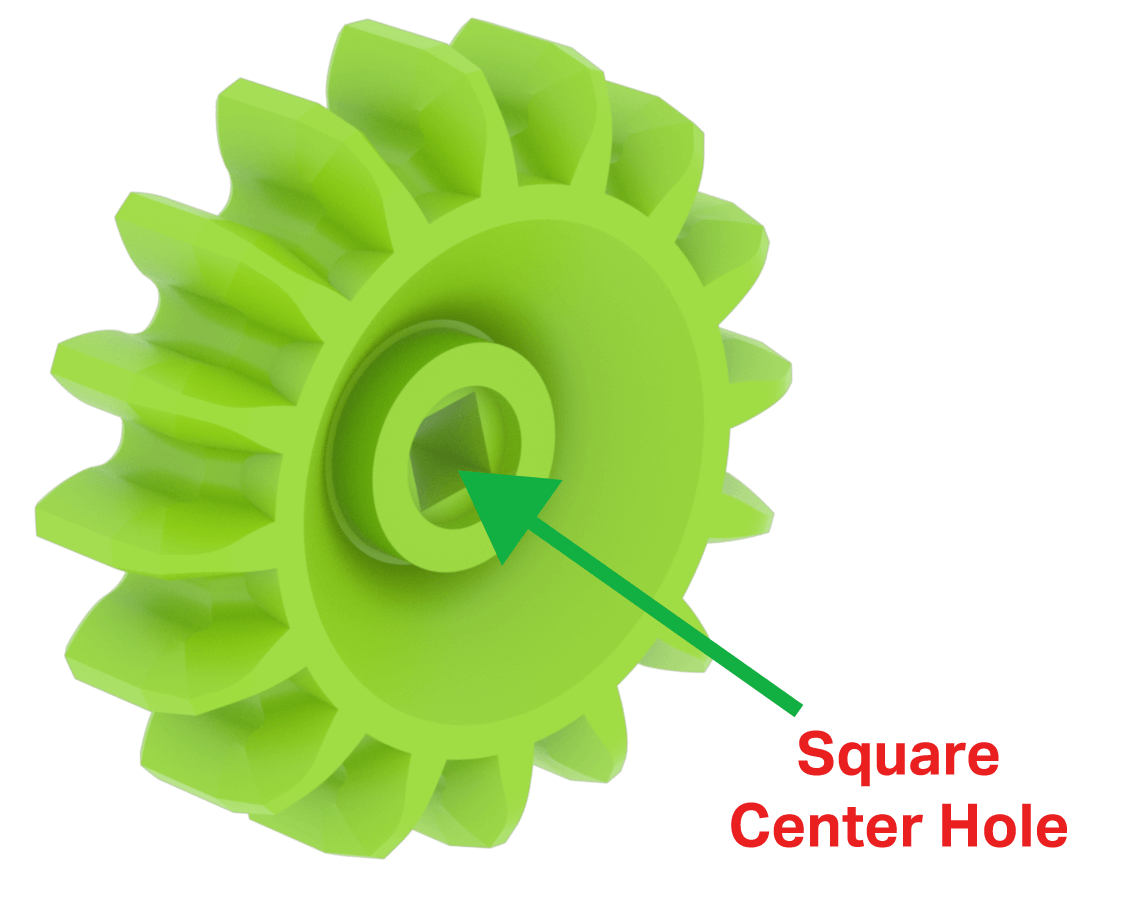

A Green Gearnek 16 foga van és egy középső négyzet alakú lyuk.

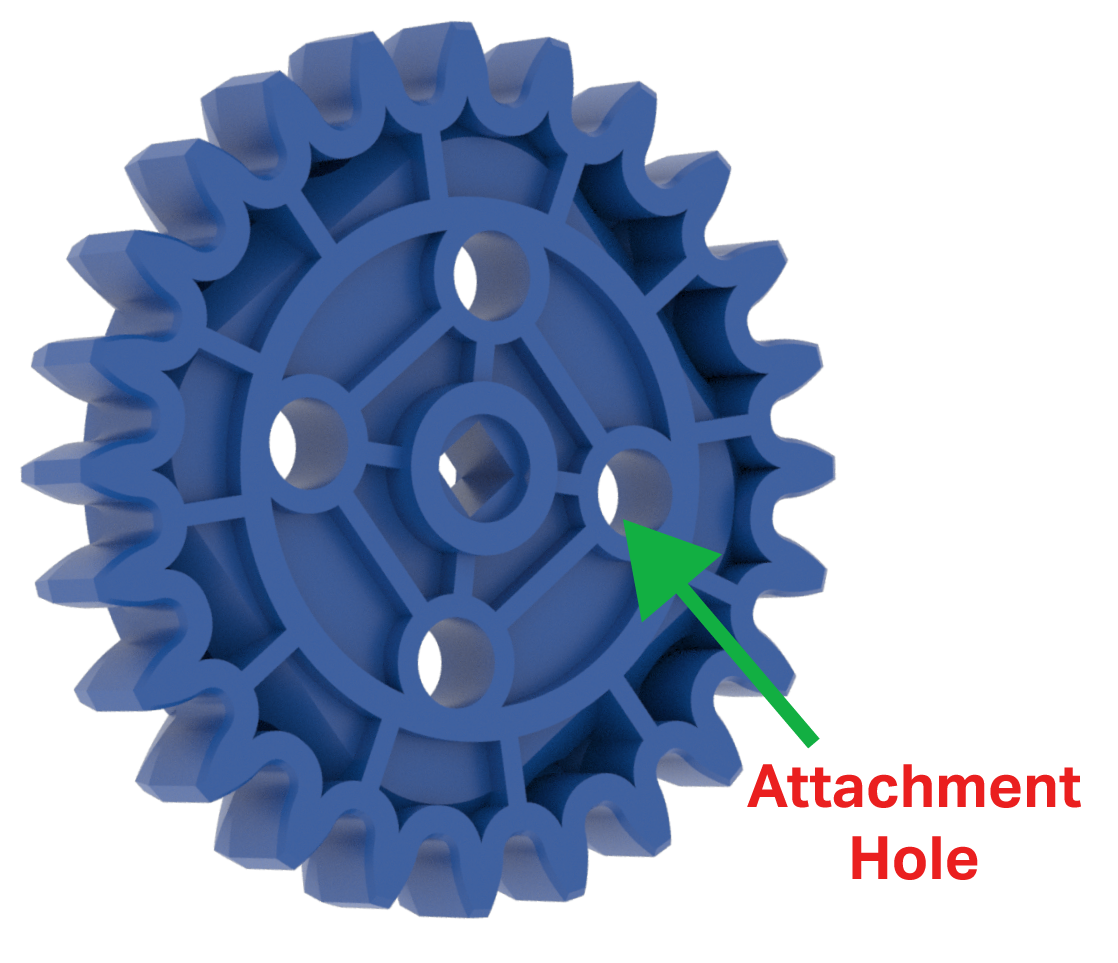

A Blue Gearnek 24 foga van. Négy rögzítési lyukkal rendelkezik, amelyek más alkatrészeket rögzítenek a fogaskerékhez, és egy négyzet alakú középső lyukkal.

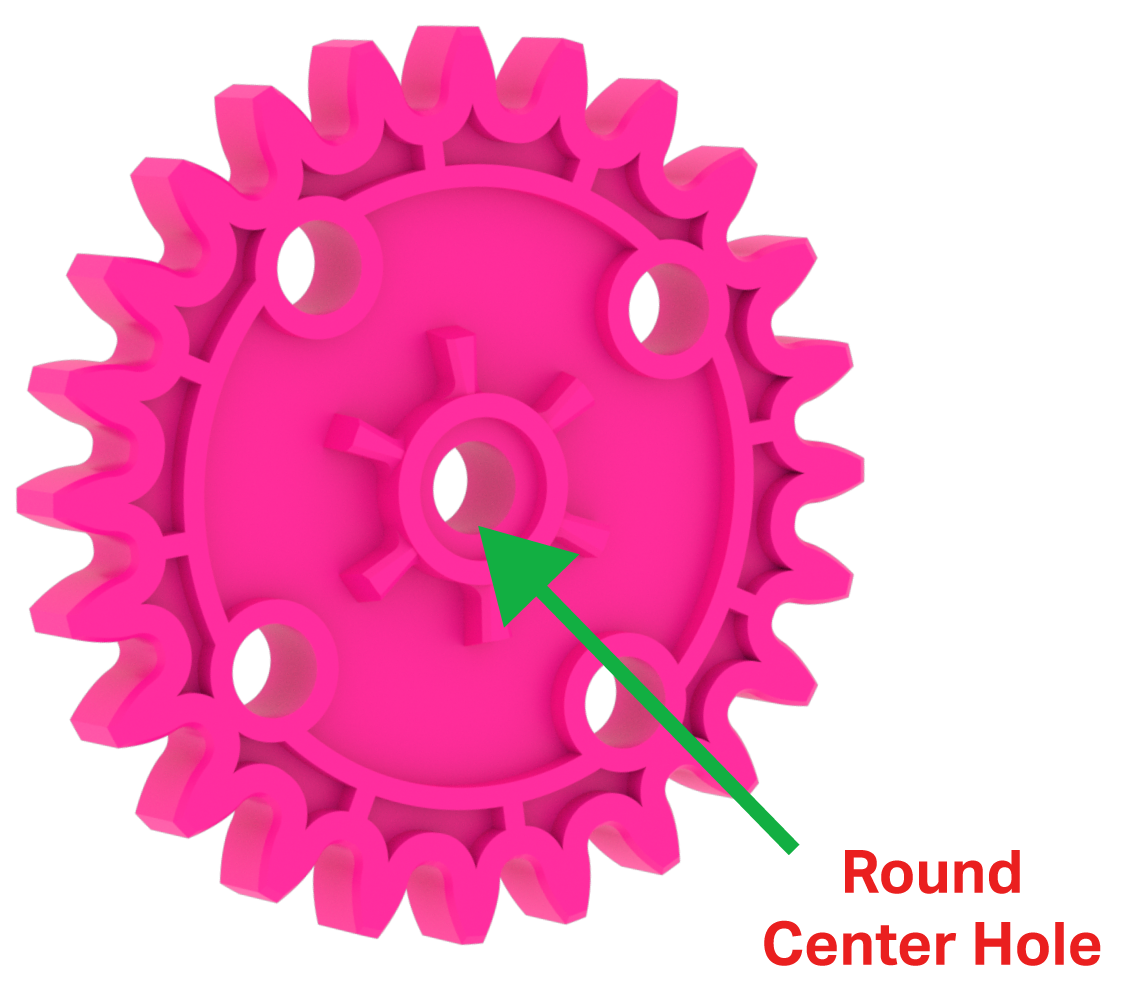

A Pink Gear 24 foggal és négy rögzítési lyukkal rendelkezik. Középső furata kerek, és lehetővé teszi, hogy a fogaskerék szabadon forogjon egy tengelyen vagy csapon.

Néhány fontos ötlet, amit érdemes megérteni a fogaskerekekkel kapcsolatban:

• Erőátvitel.
• Pörgés iránya.
• Felszerelkezni.
• Lefelé sebesség.

Az erőátvitel két összeszerelt fogaskerék között történhet. Az a sebességfokozat, amelyre erő van kifejtve (amelyet hajtófokozatnak neveznek), átadja erejét a következő sebességfokozatnak (hajtott fokozatnak).

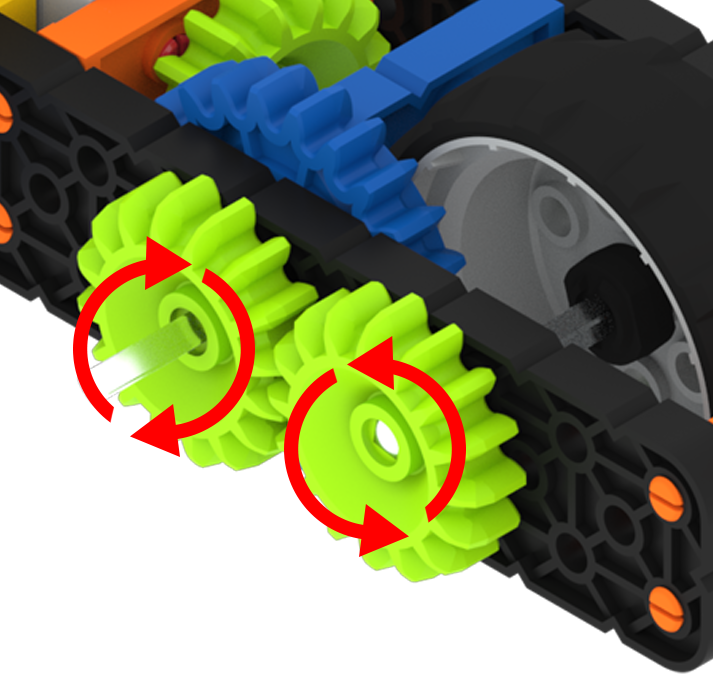

Ha két fogaskerék van összeszerelve, a hajtott fogaskerék az ellenkező irányba fog forogni, ahogy a hajtó fogaskerék forog. Például, ha a hajtómű az óramutató járásával megegyező irányban forog, a hajtott fogaskerék az óramutató járásával ellentétes irányban forog.

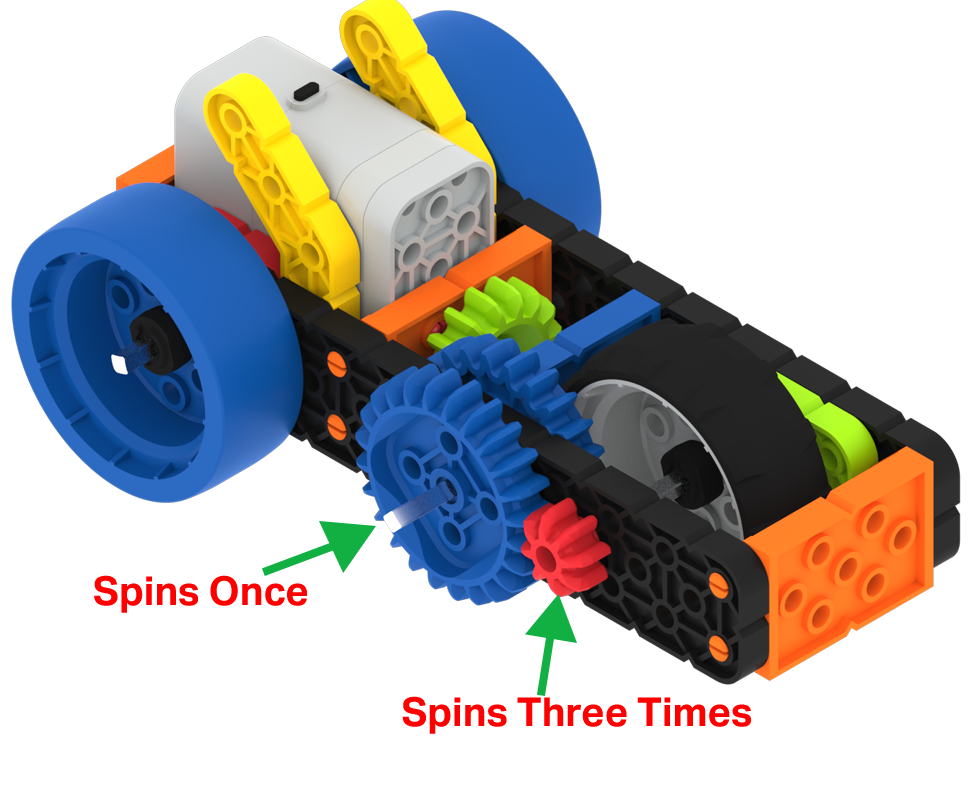

A sebességfokozatba kapcsolás akkor következik be, ha két fogaskerék van összeszerelve, és a hajtóműnek több foga van, mint a hajtott fogaskeréknek. Például mi van akkor, ha a hajtóműnek 24 foga van (Kék fogaskerék), a hajtott fogaskereke pedig nyolc fogú (Red Gear)?

Amikor a meghajtó fogaskerék egyszer megpörgeti 24 fogát, a nyolc fogú hajtott fogaskereket háromszor teljes elfordításra kényszeríti. A hajtott fogaskerék háromszor gyorsabban fog forogni; a hajtómű azonban csak az erő 1/3-át fogja tudni kifejteni.

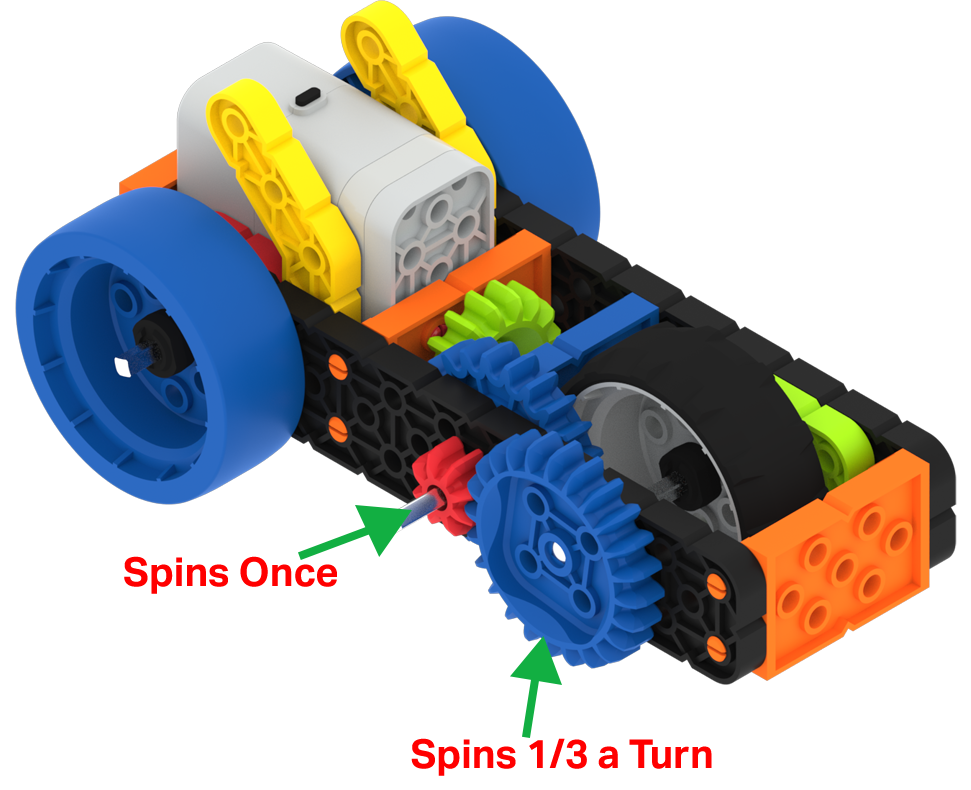

A sebességváltás akkor következik be, ha a hajtóműnek kevesebb foga van, mint a hajtott fogaskeréknek. Például mi történne, ha a hajtómű nyolc fogas (Red Gear), a hajtott fogaskerék pedig 24 fogas (kék fogaskerék)?

Amikor a hajtómű nyolc foga megtett egy teljes fordulatot, a 24 fogas hajtott fogaskerék már csak a fordulat 1/3-át (nyolc fog) fordult. A hajtott fogaskerék a sebesség 1/3-ával fog forogni; azonban képes lesz háromszoros erőt alkalmazni.

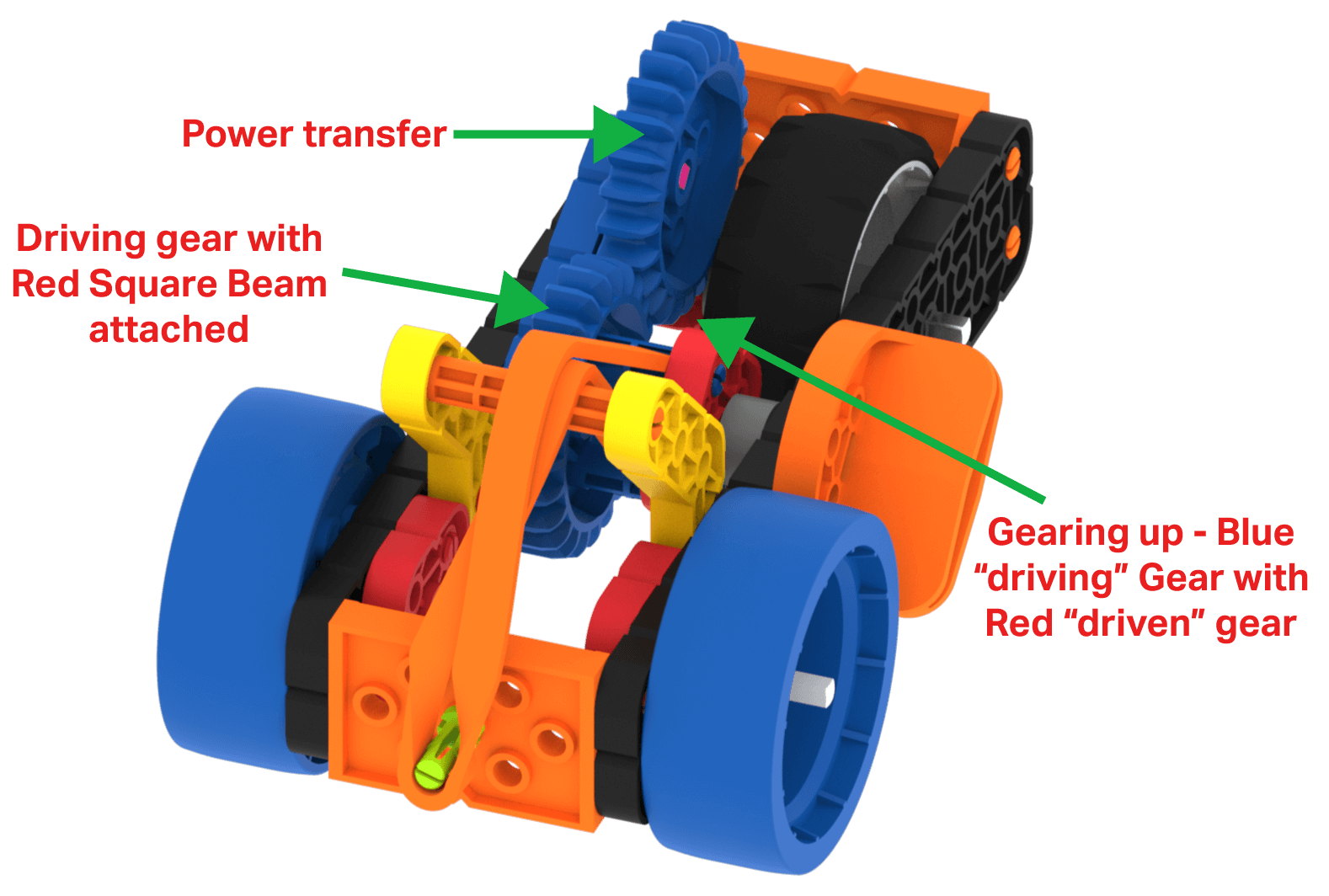

A Supercar konstrukció néhány nagyon jó példát tartalmaz a sebességváltók használatára.

Az autó mozgatására szolgáló erő egy kifeszített gumiszalag energiájából indul ki. A Blue Gear rögzítési furatai lehetővé teszik a Red Square Beam rögzítését támasztékokkal, hogy a gumiszalag mozgassa a Blue Gear-t.

A második Blue Gear biztosítja az erőátvitelt.

Feltétel történik, amikor a második kék fogaskerék meghajtja a piros fogaskereket a szürke kerék tengelyén, és mozgásba hozza a szuperautót!

A csigák nagyon sokoldalú alkatrészek. Néhány dolog, amire felhasználhatók:

• Kerekek.
• Szíjtárcsa rendszerek.
• Dekorációk.

A VEX GO rendszer két méretű tárcsával rendelkezik. Mindkét szíjtárcsán van egy négyzet alakú középső furat, amely lehetővé teszi egy négyzet alakú csap/tengely behelyezését, és lehetővé teszi az erőátvitelt, amely a szíjtárcsát forgásra kényszeríti. A csigák a következőket tartalmazzák:

• A cikkben korábban említett kisebb zöld szíjtárcsa, amely a gumiabronccsal kombinálható kis kerék létrehozásához.

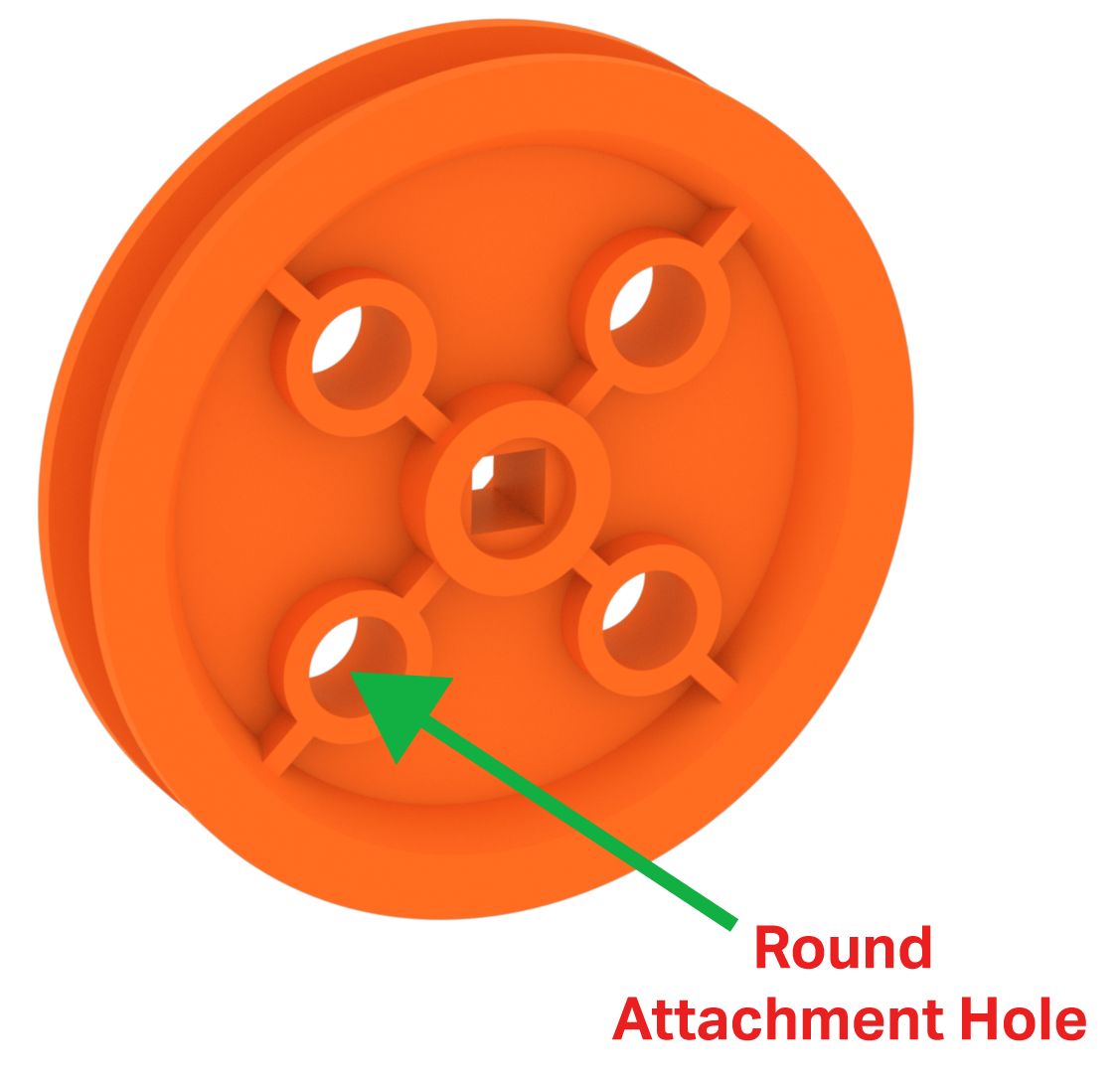

• A nagyobb narancssárga szíjtárcsa, amely négy kerek rögzítési lyukkal rendelkezik, hogy más alkatrészeket rögzítsen a tárcsához.

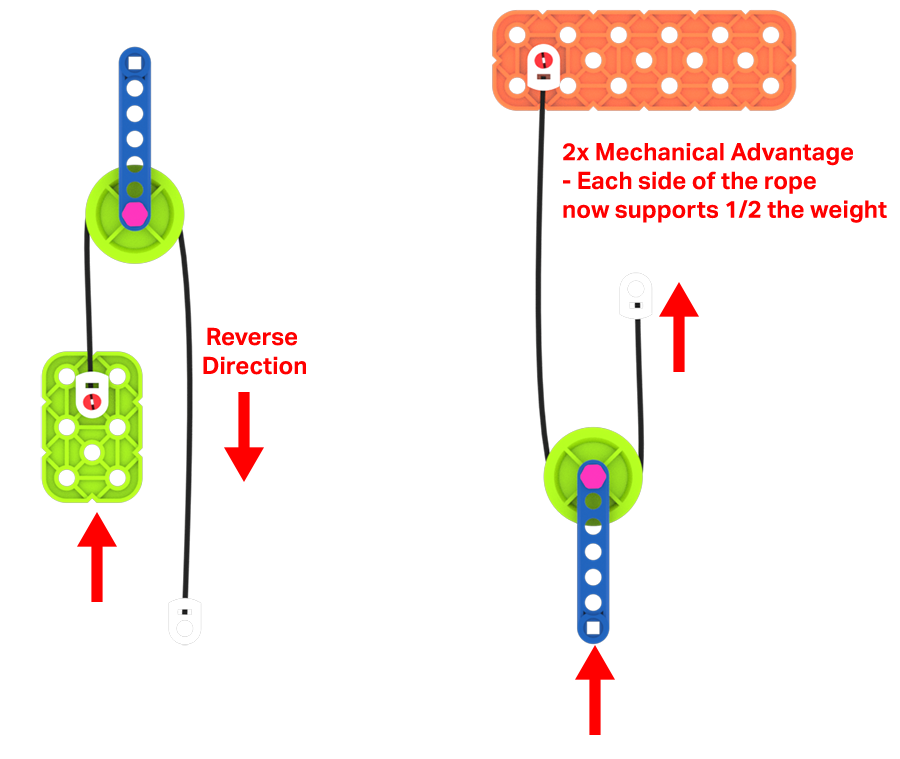

A VEX GO rendszerben található szíjtárcsák a kötelekkel kombinálhatók, így tárcsarendszert hozhatunk létre. A szíjtárcsarendszer vagy megváltoztathatja a kötélre kifejtett erő irányát, vagy növelheti a mechanikai előnyét.

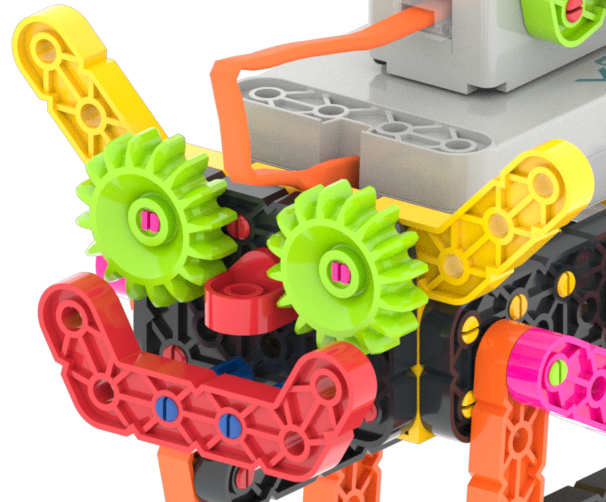

A csigák, fogaskerekek és kerekek szórakoztató alkatrészek. Használja képzeletét, hogy szemet, fejet vagy bármilyen más dolgot készítsen projektjeihez.

A kerekek, fogaskerekek és szíjtárcsák fontos részei VEX GO rendszerének. Mozgást hoznak a projektjeibe. A mozgás valóra váltja képzeletét!
