A VEX GO tűk, leállások és csatlakozók használata

A VEX GO egy könnyen összeépíthető rendszer, amely lehetővé teszi a harmadik és öt osztályos tanulók számára, hogy számos oktatási projektet építsenek fel. Rugalmassága és funkciója magasabb osztályokban is használható.


Ez a cikk bemutatja azokat az alkatrészeket, amelyek lehetővé teszik más VEX GO alkatrészek összekapcsolását.


Pins

A csapok kis műanyag alkatrészek, amelyeket a VEX GO projektek építéséhez használnak. Négy különböző tűtípus létezik: a piros tűk, a zöld tűk, a rózsaszínű tűk és a szürke tűk.

Piros csapok


A piros tűk a VEX GO rendszer leggyakrabban használt csatlakozói. Ezeknek a csapoknak két kerek csapja van, amelyeket egy karima választ el egymástól.


A piros csapok lehetővé teszik bármely két, kerek lyukakkal rendelkező alkatrész összekapcsolását, például a zöld gerenda és a fehér lemez összekapcsolását.

Zöld Pins


A zöld csapok nagyon hasonlítanak a piros tűkre. Azonban a zöld tű egyik oldalán van egy csap, amely kétszer hosszabb, mint a piros tűé.

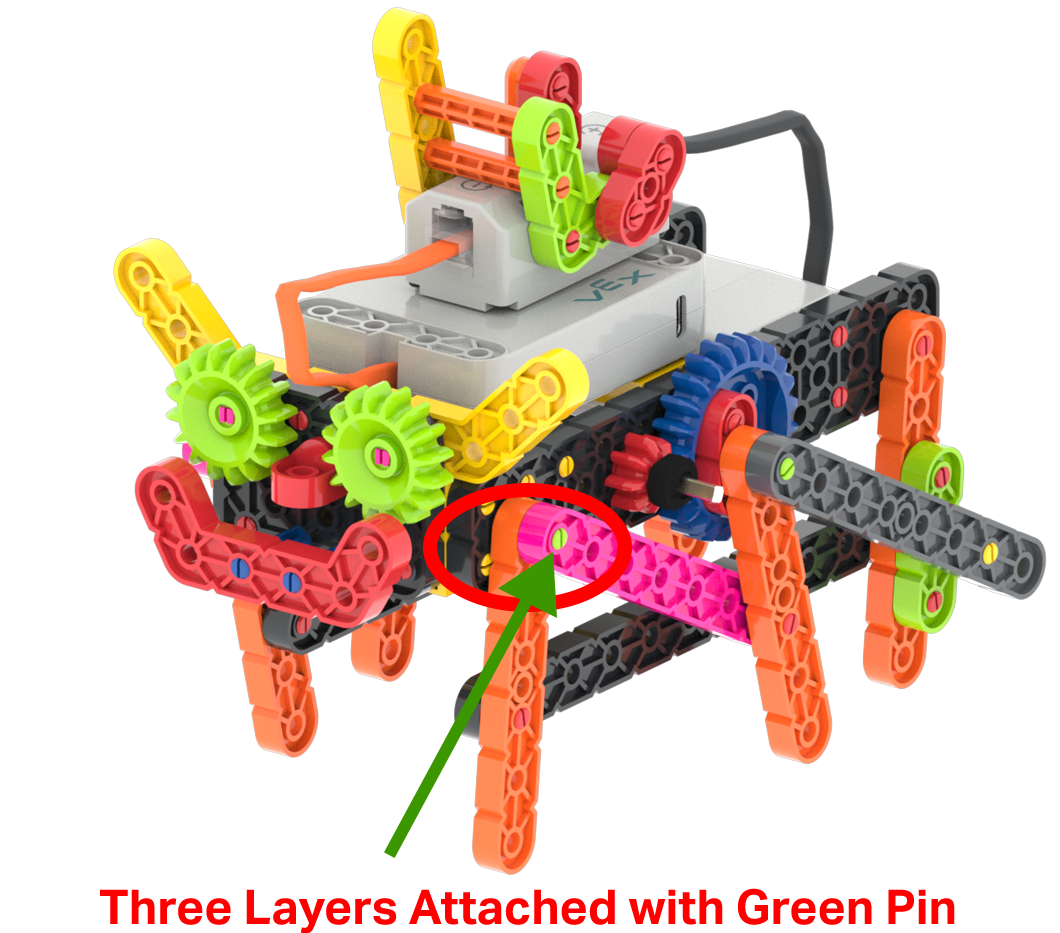

A hosszabb csap lehetővé teszi két szintű műanyag alkatrész csatlakoztatását a zöld tű egyik oldalán, és egy vastagságú műanyag alkatrészt a másik oldalon. Például a zöld tű egyik oldala beilleszthető egy fekete nagy gerendába. A csap másik oldalára narancssárga gerenda helyezhető. Ezután egy Pink Beam illeszthető a narancssárga gerenda tetejére.


Ez lehetővé teszi az alkatrész mindhárom rétegének egymáshoz rögzítését.

Pink Pins


A Pink Pinnek van néhány különleges tulajdonsága. Kupakkal rendelkezik, hogy ne csússzon át egy kerek lyukon. Kerek része van, amely lehetővé teszi egy kerek lyukba való beillesztését, és van egy négyzet alakú csap, amely lehetővé teszi a négyzet alakú lyukba való beillesztését.


Például egy rózsaszín tűt be lehet szúrni egy kék gerendán, és a kupakja megakadályozza, hogy áthaladjon. A Pink Pin kerek területe illeszkedik a Blue Beam lyukába, a négyzet alakú csap pedig a Blue Gear négyzet alakú lyukába, így a fogaskerék szabadon foroghat.


A Supercar projektben a Pink Pin lehetővé teszi a Blue Gear szabad forgását, és biztosítja az erőátvitelt a gumiszalagról a szürke kerékre.

Szürke csapok


A szürke tűnek van egy négyzet alakú karimája, majd egy kerek szakasza és egy négyzet alakú csap.


A szürke tű jellemzői lehetővé teszik, hogy beillessze egy motorba vagy egy gombba, amely forgásra kényszeríti a tűt. A szürke tű áthaladhat egy részen lévő kerek lyukon, majd egy másik rész négyzet alakú lyukába.

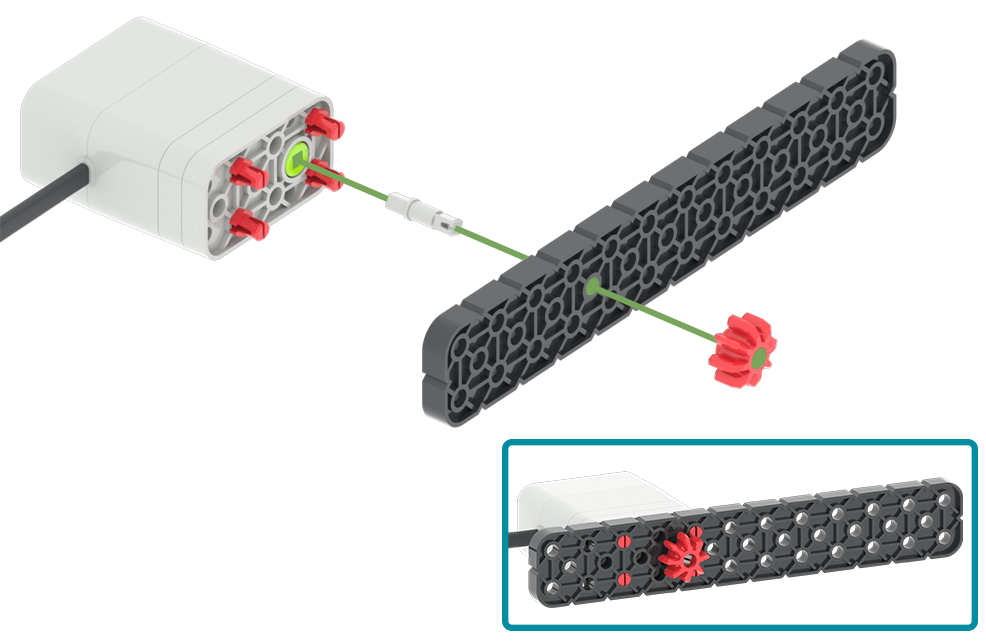

Például egy szürke tű négyzet alakú karimájú csapja beilleszthető egy motorba, majd egy fekete nagy gerendán keresztül. A Black Large Beam másik oldalán egy Red Gear-t lehetett beilleszteni a szürke tű négyzetes csapjába. Ez lehetővé teszi a motor számára, hogy megpörgesse a Red Gear-t.


Ellenállások

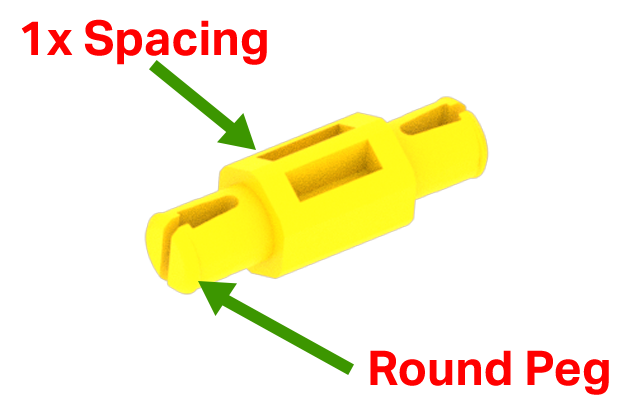

A VEX GO rendszerrel történő projektek építésekor néha több térre van szükség az alkatrészek között. A leállások olyan csatlakozók, amelyek lehetővé teszik ezt. A támasztékok mindkét végén egy kerek csappal és egy középső részvel rendelkeznek, amely távolságot biztosít az alkatrészek között.


Három különböző méretű kiállás létezik. Ezek tartalmazzák:

  • A Yellow Standoff egy műanyag rész vastagságával rendelkezik.
  • A Blue Standoff két vastagságú műanyag alkatrész távolsággal rendelkezik.
  • Az Orange Standoff négy vastagságú műanyag alkatrész távolsággal rendelkezik.


Az alkatrészek közötti távolság nagyon fontos lehet a projektje szempontjából. Például használhat két sárga távolságot a sárga szögsugár és a sárga csatlakozó között. Ez lehetővé teszi egy szemérzékelő csatlakoztatását, hogy az a robotkar projekt közepén legyen.


Csatlakozók


A csatlakozók nagyon hasznos alkatrészek. Lehetővé teszik két rész összekapcsolását. Ezek a kapcsolatok lehetnek 90 fokos kapcsolatban egymással vagy párhuzamosak egymással.


A csatlakozókon kerek lyukak és csapok vannak.

90 fokos csatlakozók


A 90 fokos csatlakozók három méretben kaphatók. Ezek tartalmazzák:

  • A piros csatlakozók egy csappal és egy lyukkal rendelkeznek. Ez lehetővé teszi, hogy ezek a csatlakozók forgathatók legyenek.
  • A sárga csatlakozóknak öt lyuk és két csapja van.
  • A kék csatlakozóknak hat lyuk és két csapja van. A kék csatlakozók egy lyukkal hosszabbak, mint a sárga csatlakozók.


Az alkatrészek 90 fokos összekapcsolása nagyon fontos funkció a VEX GO rendszerben. Például két sárga csatlakozó használható egy szürke nagy gerenda 90 fokos szögben történő csatlakoztatására egy csempéhez, hogy alapot képezzen a robotkar projektjéhez.

Párhuzamos csatlakozók


A párhuzamos csatlakozók két méretben kaphatók. Ezek tartalmazzák:

  • A zöld csatlakozók mindkét oldalán két csap található, és két lyuk van a csapok között.
  • A narancssárga csatlakozóknak két-két csap van mindkét oldalán, és hét lyuk a csapok között.


A párhuzamos csatlakozók nagyon hasznosak lehetnek a VEX GO rendszerrel végzett projektek építésekor. Például szétválaszthat két párhuzamos fekete nagy gerendát egy narancssárga csatlakozóval a Super Car projekt építése során.

A VEX GO rendszerrel az alkatrészek közötti összeköttetések létrehozása szórakoztató és egyszerű a csapok, elágazások és csatlakozók segítségével. Segítenek az alkatrészek közötti fizikai kapcsolat megteremtésében, hogy képzeletét valósággá tegye.
