Ahhoz, hogy a Jetson megfelelően működjön, telepíteni kell az Intel Dual Band Wi-Fi-t és az antennákat.
Szükséges alkatrészek
Az összeszereléshez szükséges alkatrészek a következők:
- Jetson
- Intel Dual Band Wi-Fi
- 2x antenna
A Jetson Nano modul eltávolítása
Húzza ki a ventilátort, ha az a Jetson nanomodulhoz van csatlakoztatva, és távolítsa el. Ha a ventilátor már le van választva, folytassa a 2. lépéssel.

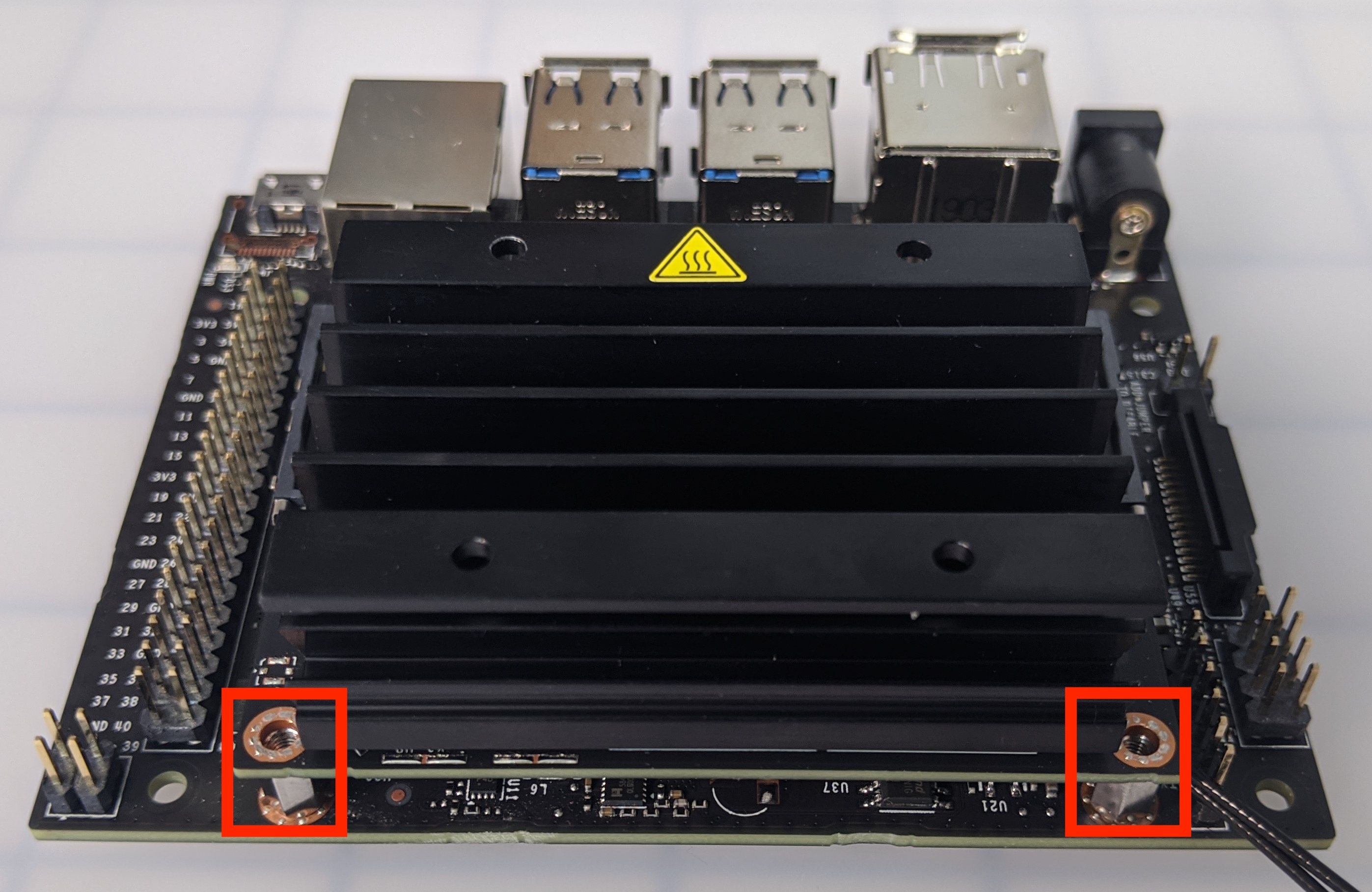

Távolítsa el a Jetson nanomodult a hordozólaphoz rögzítő két csavart.

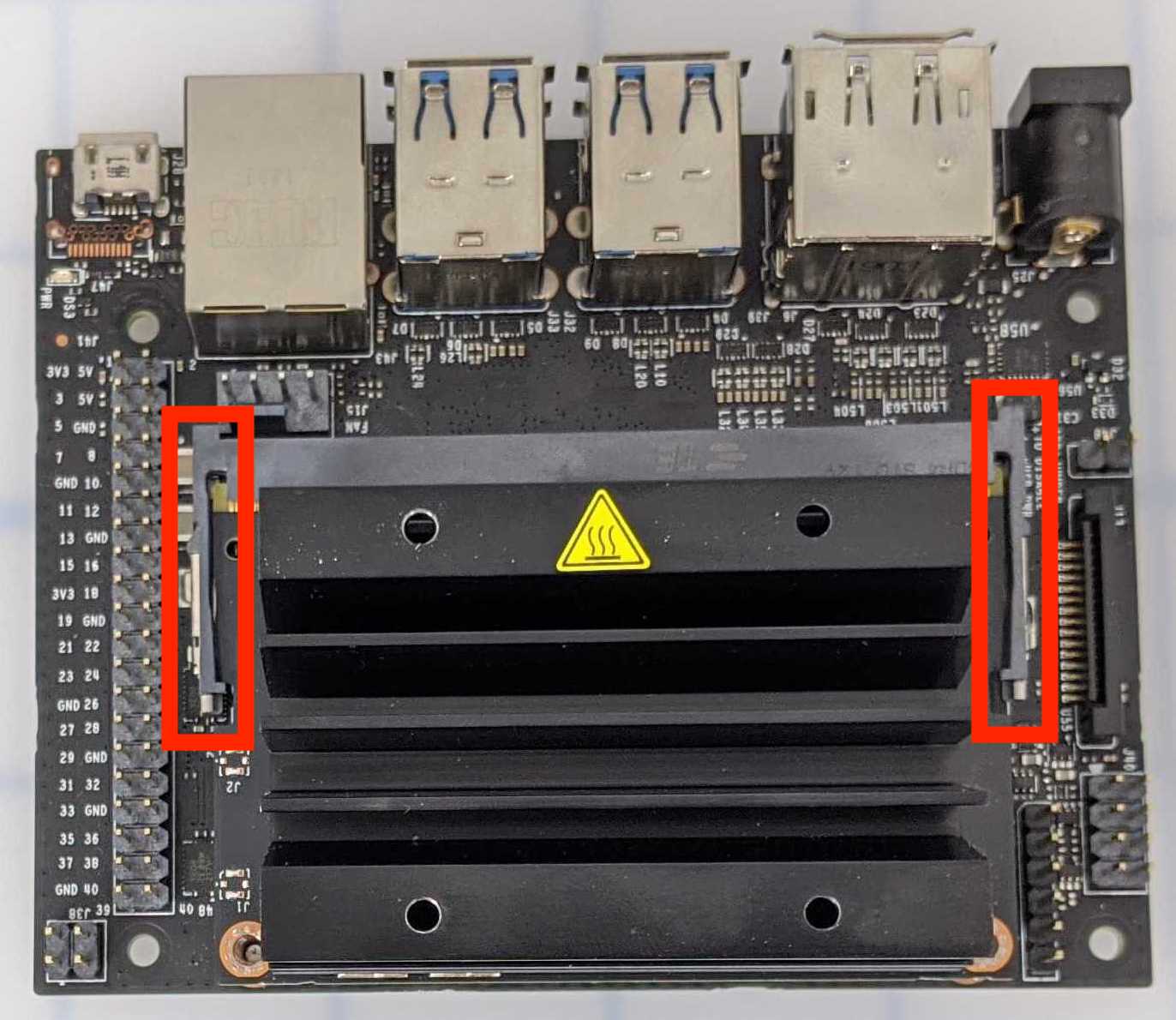

A csavarok eltávolítása után nyissa ki a két fület, amelyek a Jetson nanomodult a hordozólapban tartják. Ehhez óvatosan húzza le a füleket vízszintesen a Jetson nanomodulról.
A Jetson Nano Module mindkét oldalán található egy fül.

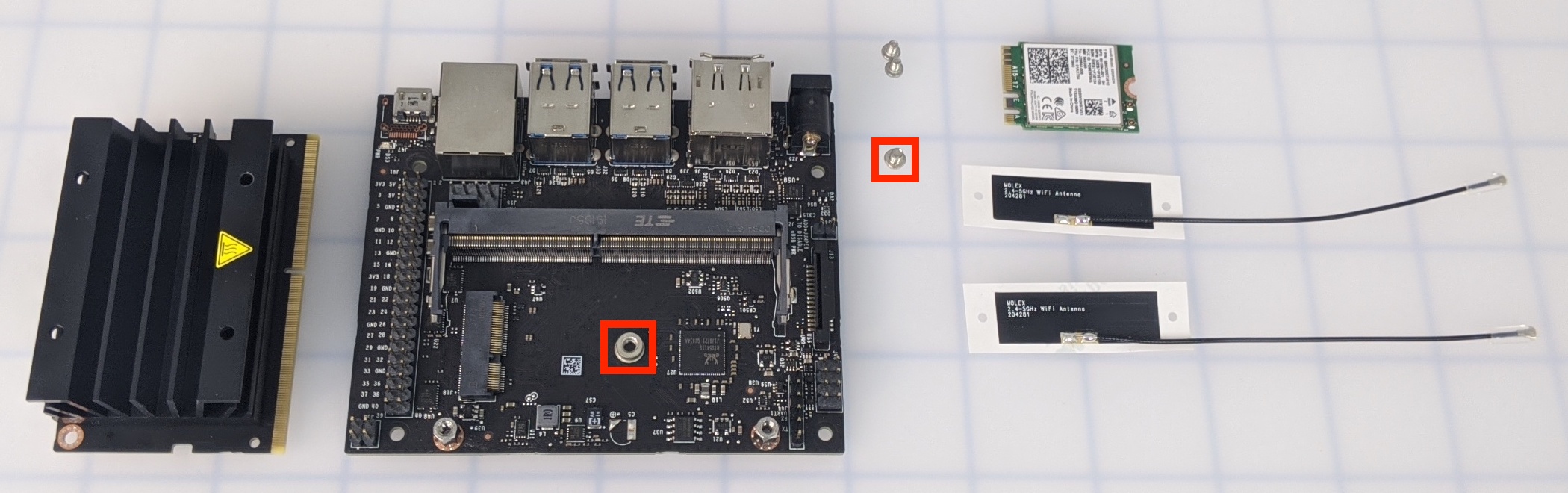

Óvatosan húzza ki a Jetson nanomodult egyenesen a hordozólapból. Figyelje meg a csavart a hordozótábla közepén.

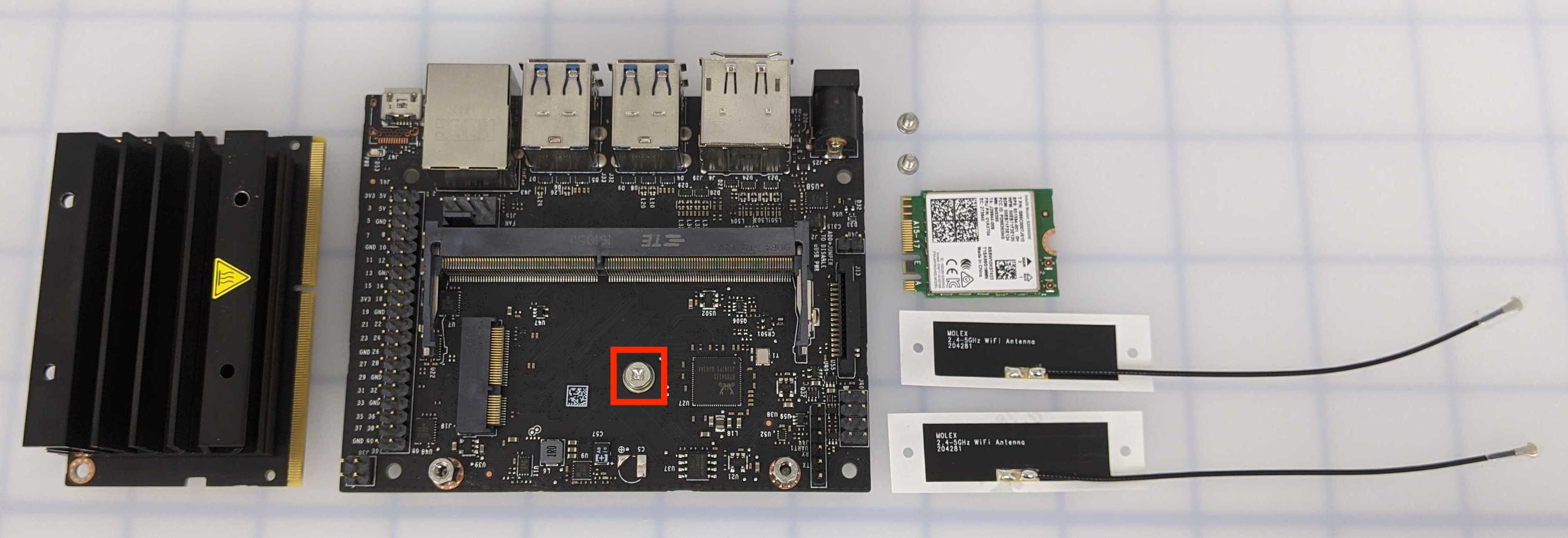

Távolítsa el a csavart a hordozólap közepén.
Csatlakoztassa az antennákat

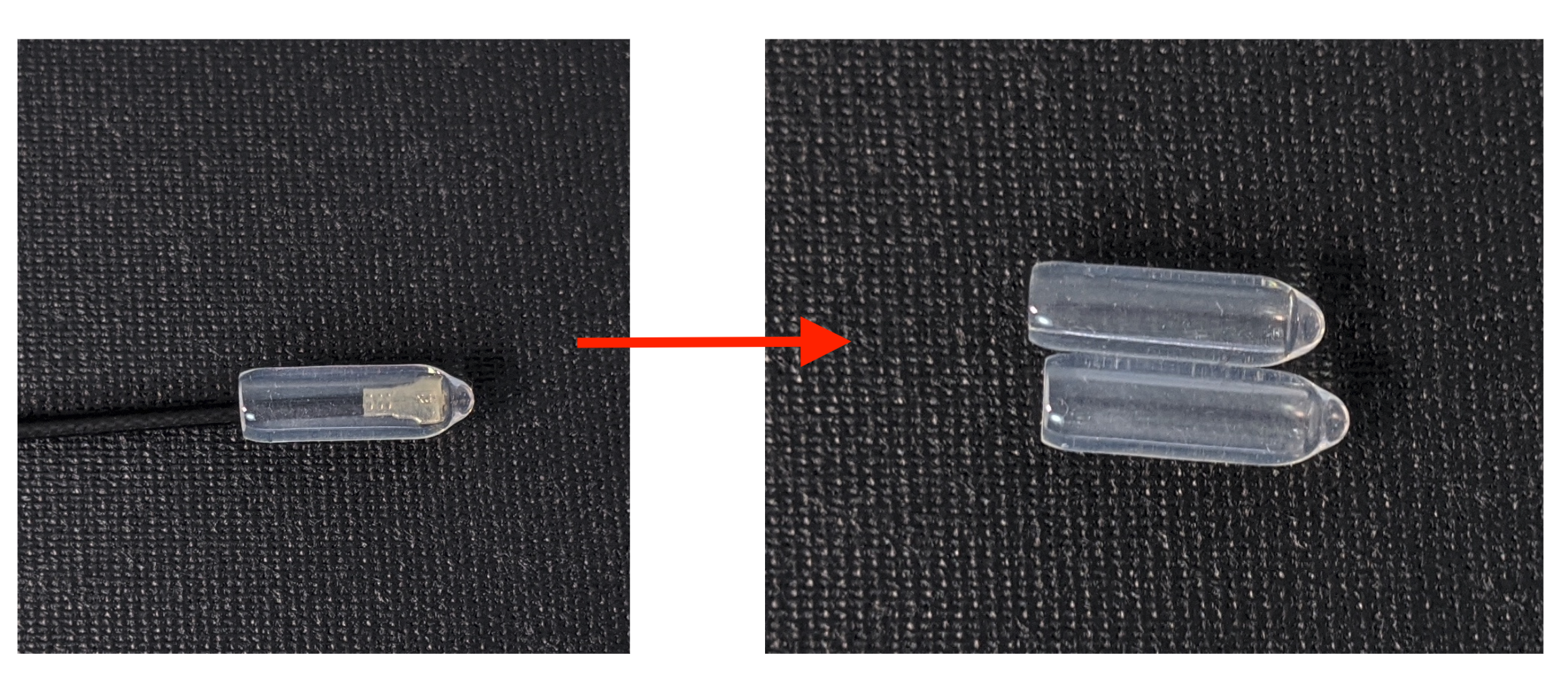

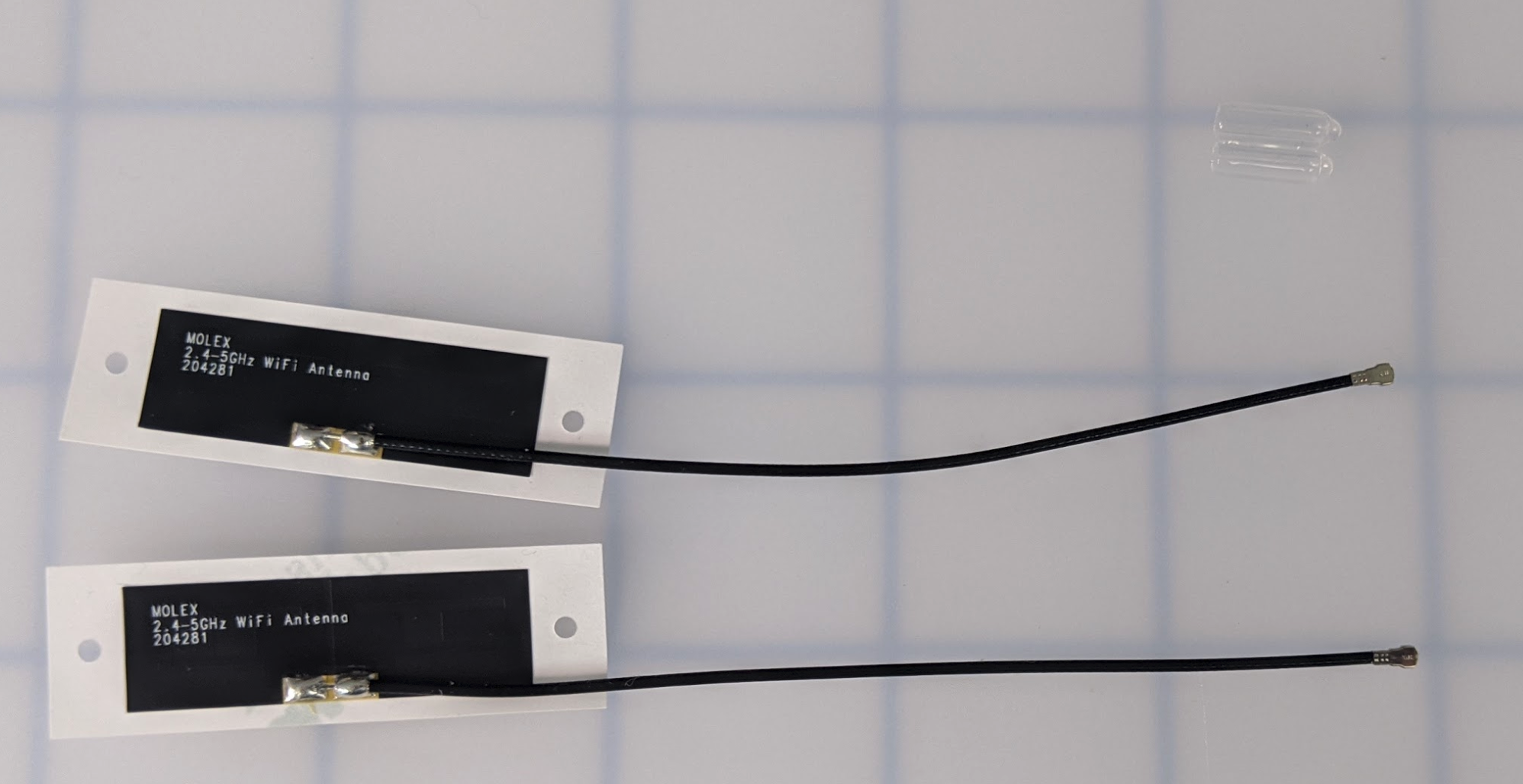

Távolítsa el az antennák műanyag fedelét.
Győződjön meg arról, hogy mindkét antennáról eltávolította a műanyag burkolatot.

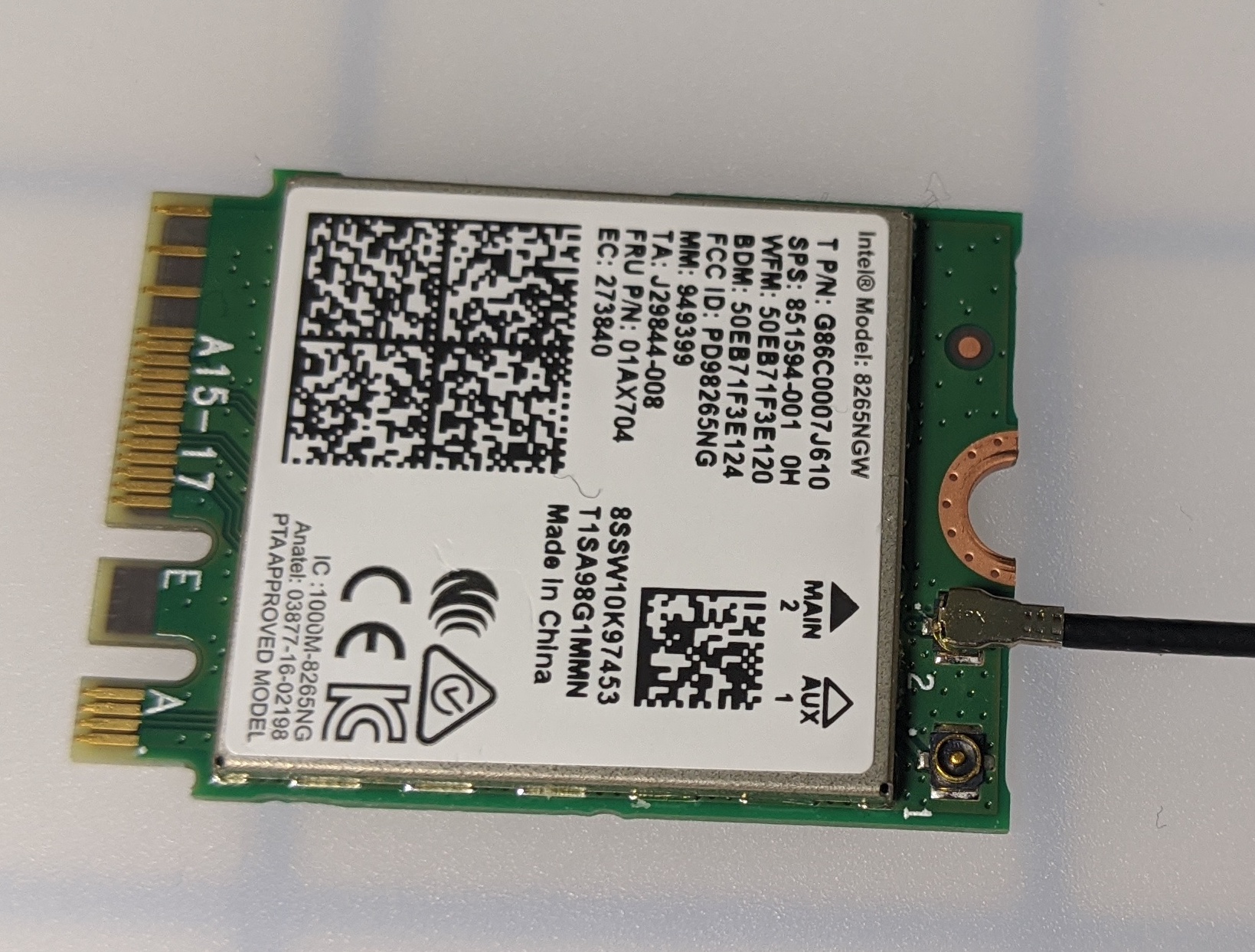

Csatlakoztasson egy antennát az Intel Dual Band Wi-Fi-hez. Ügyeljen arra, hogy enyhe nyomást gyakoroljon, mivel az alkatrészek kényesek. Egy „kattanó” hang biztosítja, hogy az antenna teljesen rögzítve legyen.
megjegyzés: ha nagyobb nyomásra van szükség az antenna rögzítéséhez, használjon ceruza radírt vagy más kis tárgyat a nagyobb nyomás kifejtéséhez. Nem ajánlott fém használata nyomás kifejtésére.

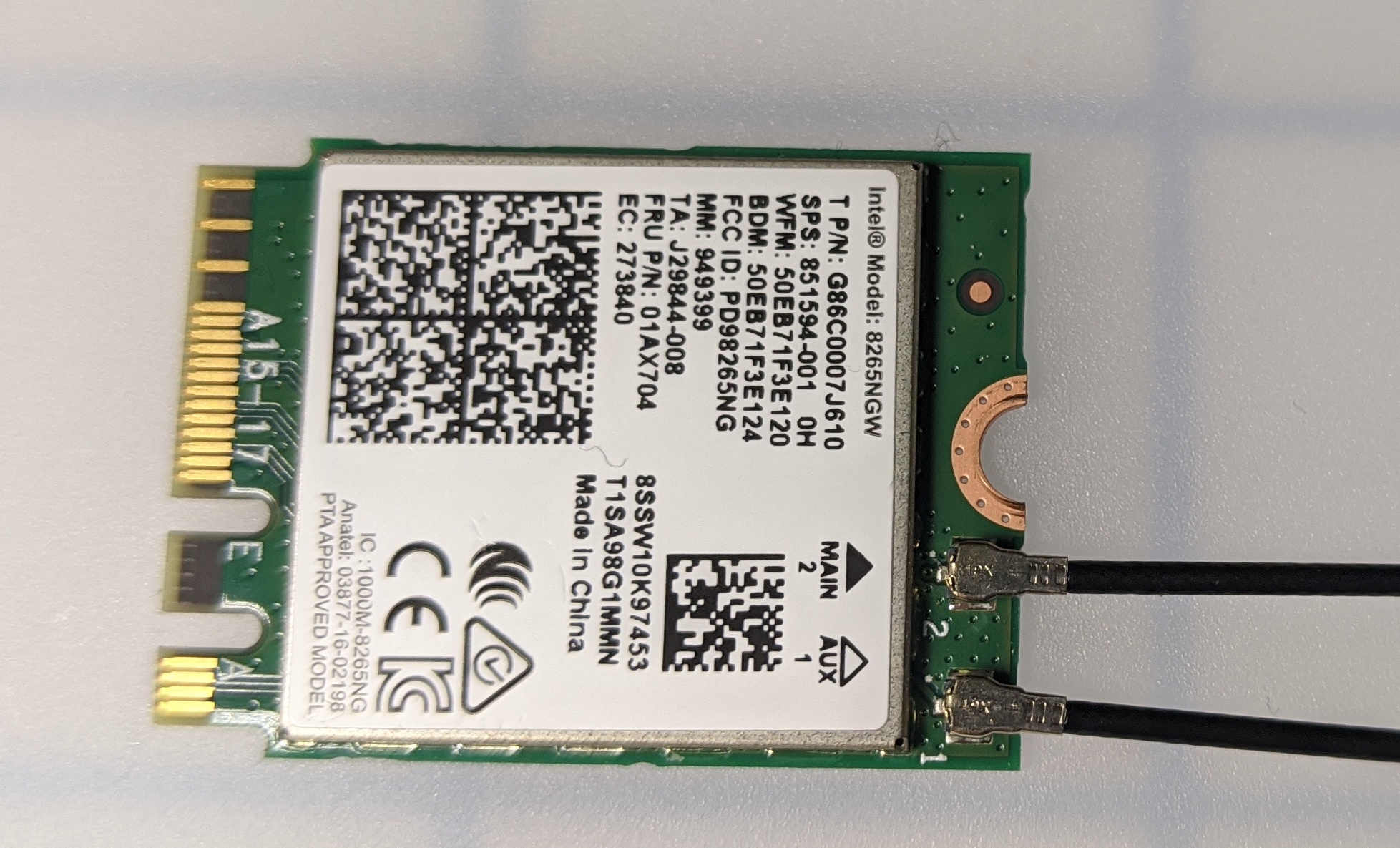

Csatlakoztassa a második antennát az előző lépésben leírtak szerint.

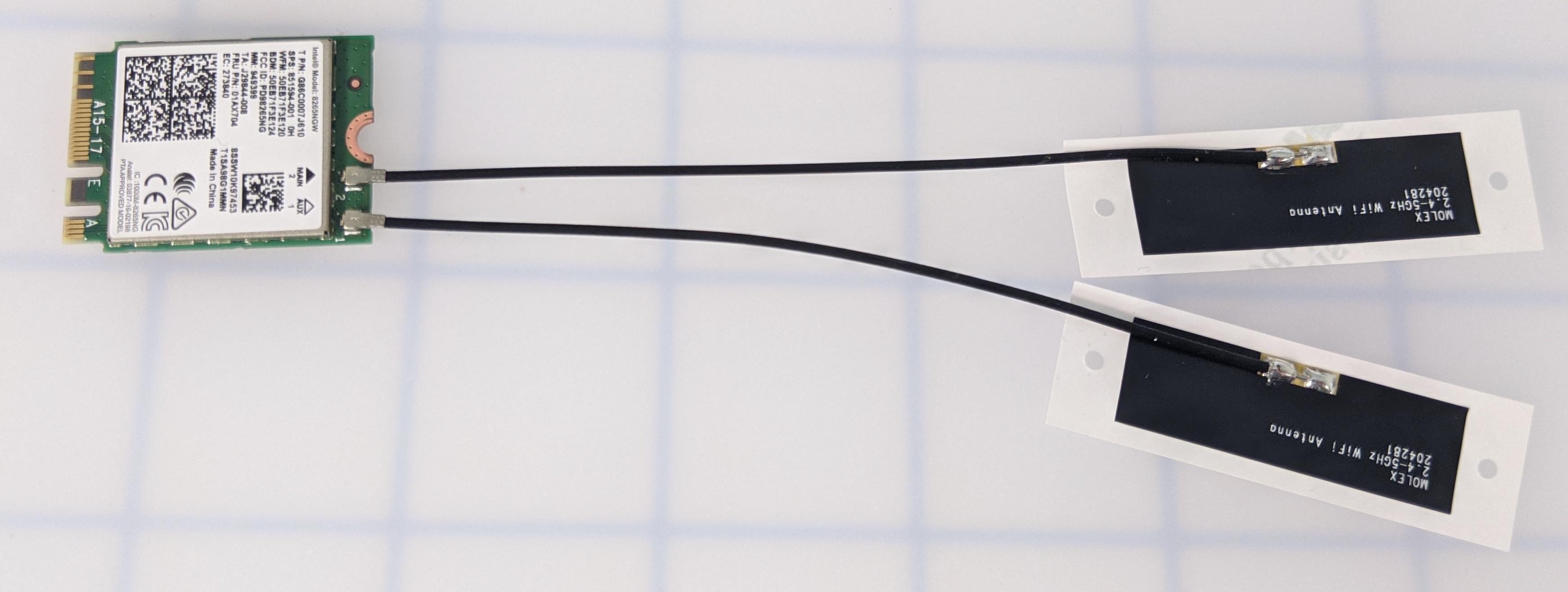

Győződjön meg arról, hogy mindkét antenna teljesen csatlakoztatva van az Intel Dual Band Wi-Fi-hez. Vegye fel az Intel Dual Band Wi-Fi-t, hogy mindkét antenna biztonságos legyen, és egyikük se essen le.

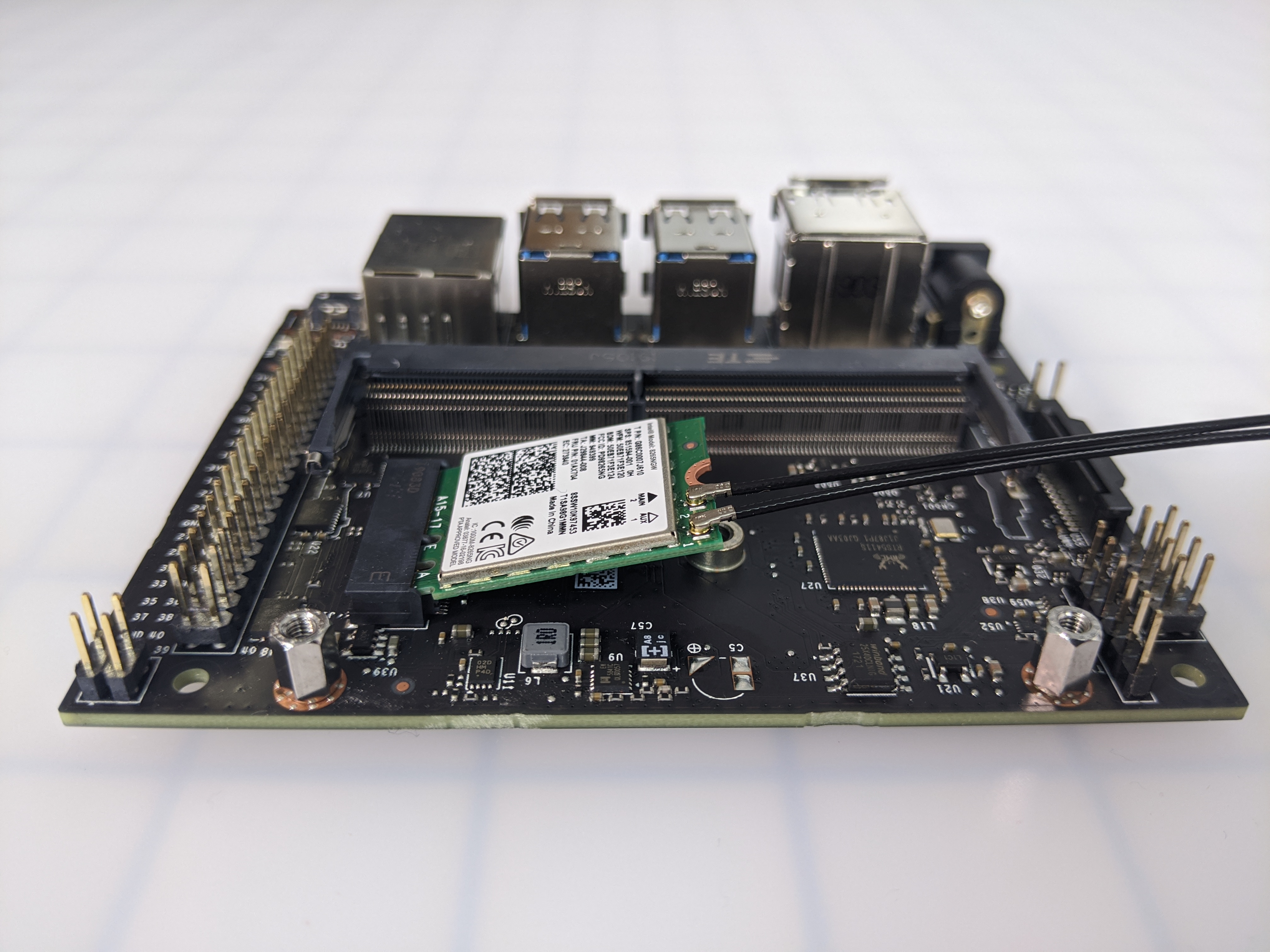

Helyezze az Intel Dual Band Wi-Fi-t ferdén a hordozókártyába.
Enyhén felfelé dőlve marad mindaddig, amíg csavarral nem tartják a helyén.

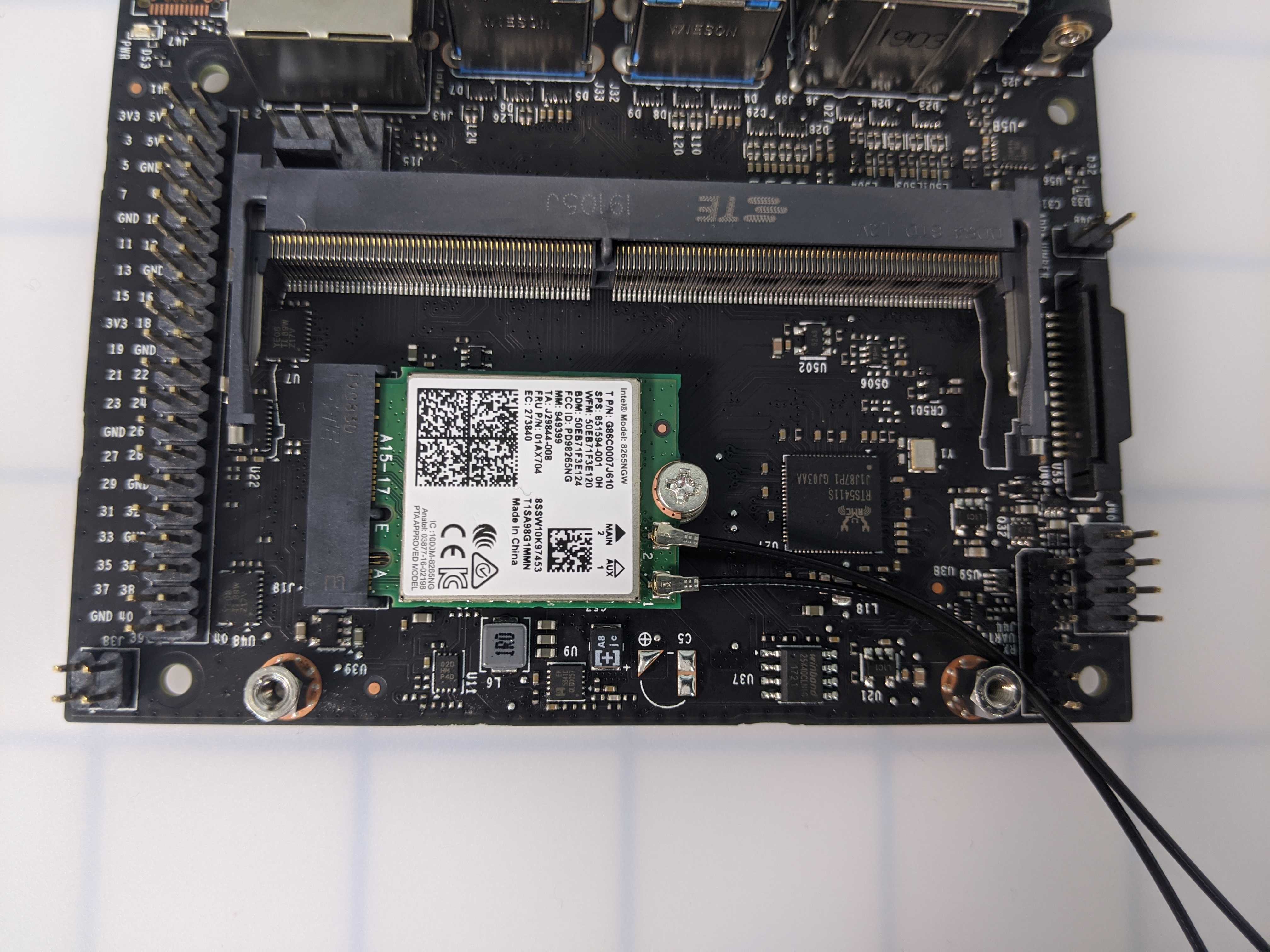

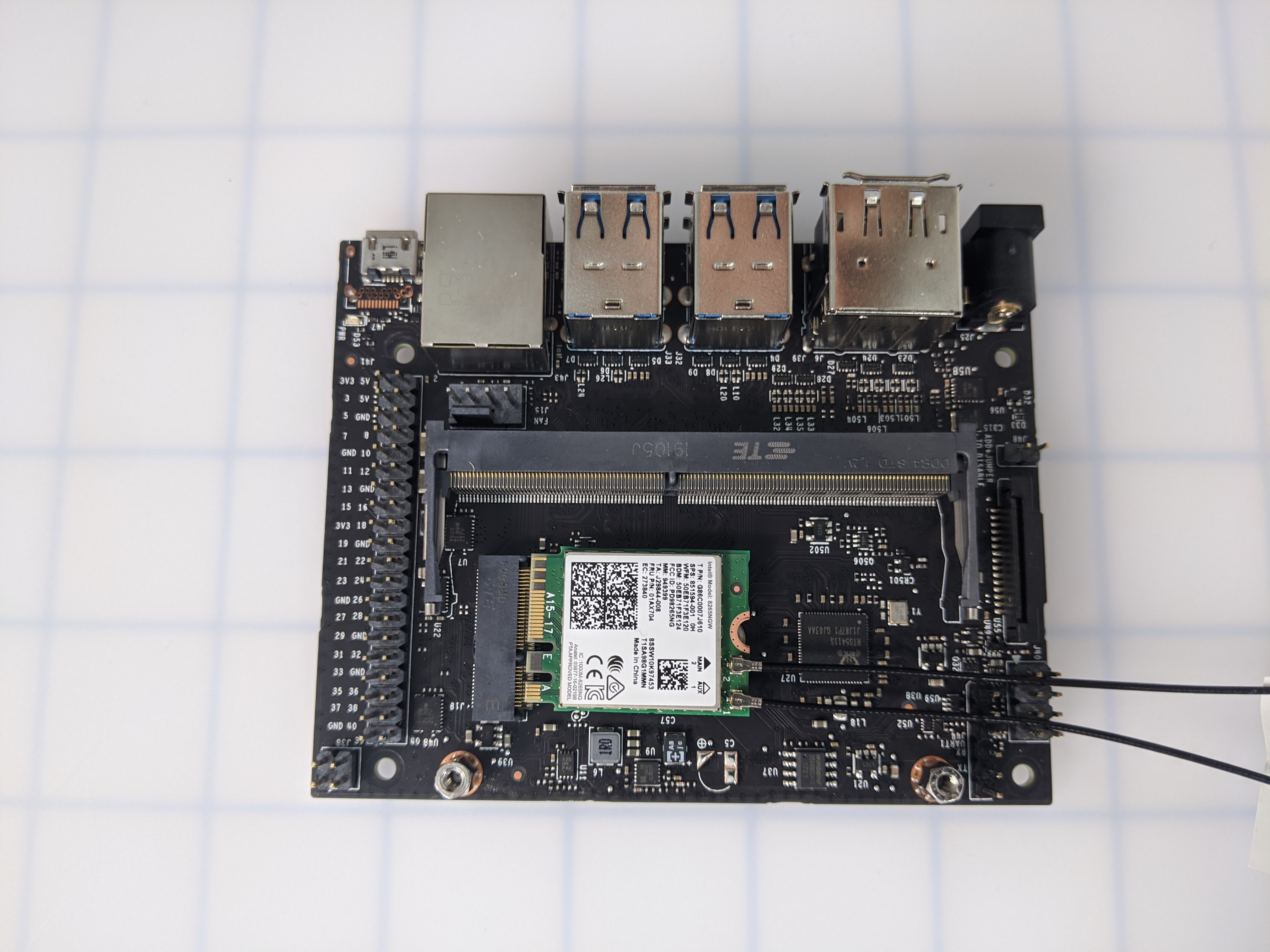

Rögzítse a csavart, hogy a helyén tartsa az Intel Dual Band Wi-Fi-t. Ügyeljen arra, hogy ne húzza meg túlságosan a csavart, hogy elkerülje a csupaszítást.
Csatlakoztassa újra a Jetson nanomodult
Helyezze vissza a Jetson nanomodult a hordozólapra ferdén. Nyomja le kissé, hogy a csavarlyukak egy szintbe kerüljenek.

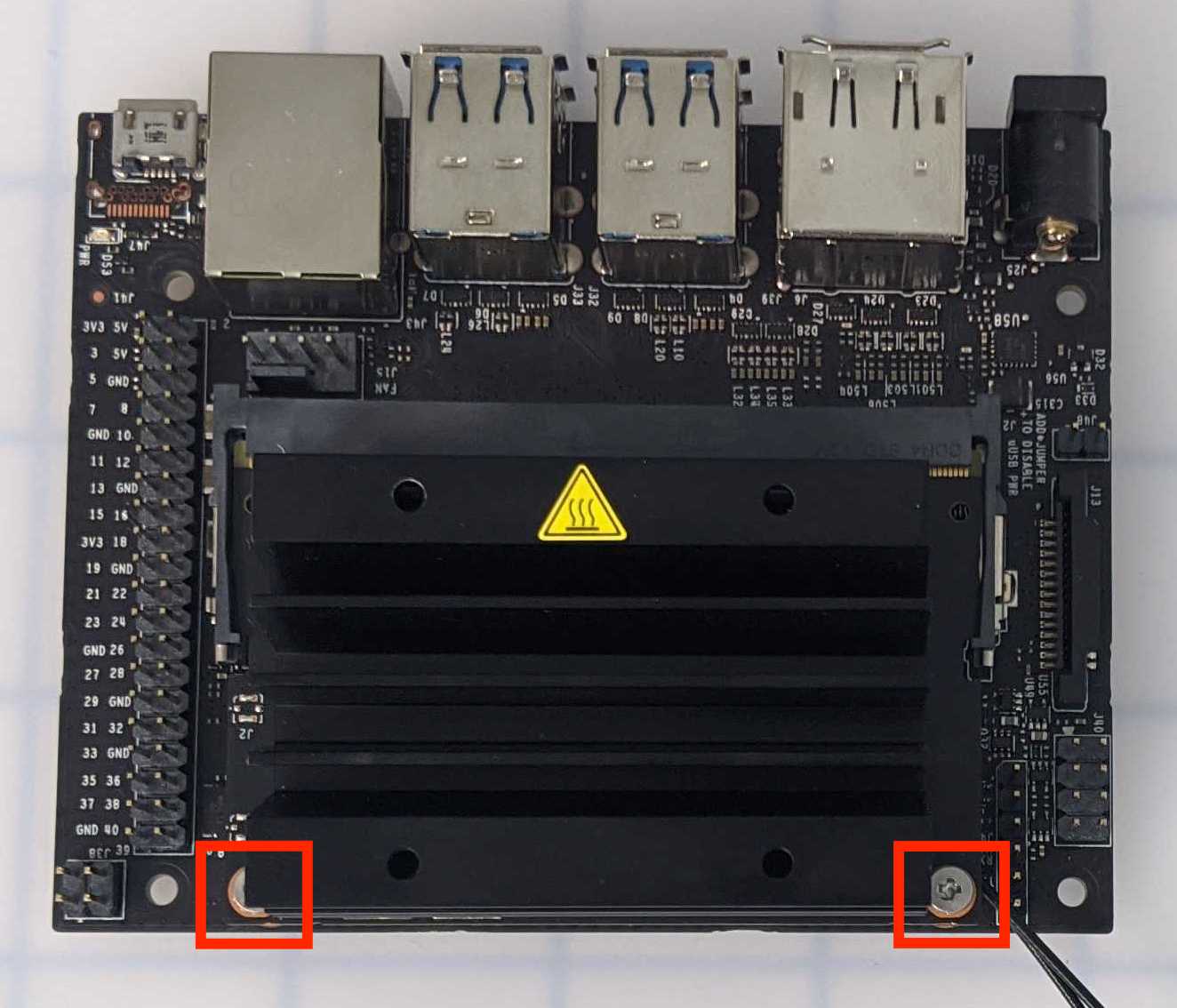

Rögzítse vissza a két csavart a Jetson nanomodulba, hogy rögzítse a hordozólaphoz. Ügyeljen arra, hogy ne húzza meg túlságosan a csavarokat, hogy elkerülje a csupaszodást.

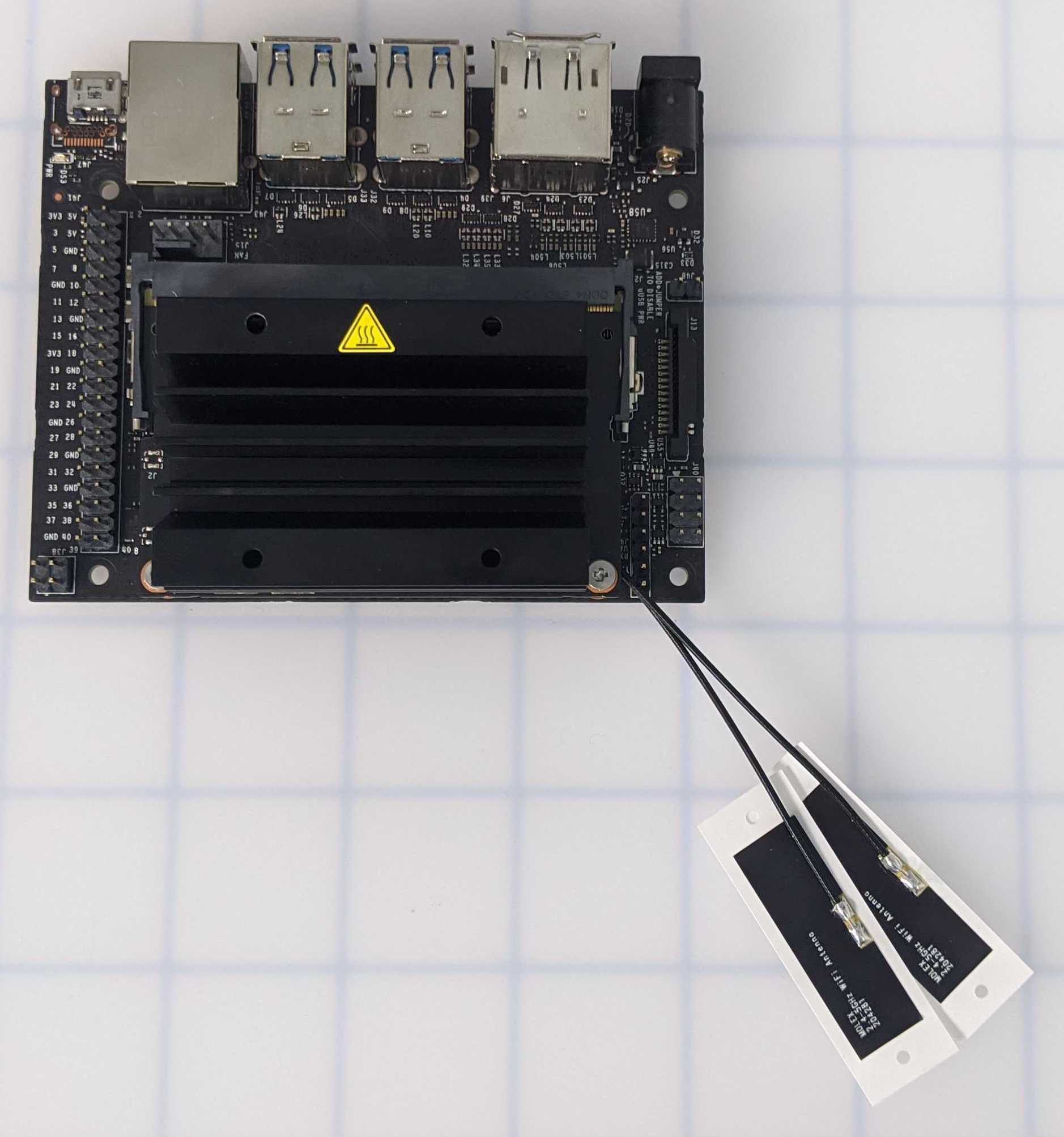

Az Intel Dual Band Wi-Fi és az antennák már telepítve vannak.
