Amikor a VEXcode V5-tel dolgozik egy eszközön (iPad / Android táblagép / Amazon Fire táblagép), fontos megérteni, hogyan csatlakoztassa eszközét a VEX V5 Robot Brainhez a projektek letöltése és futtatása érdekében.

A V5 Robot Brain csatlakoztatása egy eszközhöz

A VEX V5 Brain rádió akkumulátorának képe, amely az akkumulátor csatlakozását és a V5 robotikai rendszer specifikációit mutatja, bemutatva, hogyan kell csatlakoztatni az akkumulátort a V5 Brainhez.

Győződjön meg arról, hogy a V5 Robot Brain csatlakoztatva van egy V5 akkumulátorhoz és a V5 rádióhoz.

A V5 Brain bekapcsológombjának illusztrációja, amely bemutatja a V5 Brain bekapcsológombjának helyét és kialakítását, amelyet a V5 rendszerhez való csatlakozáshoz használnak.

Kapcsolja be a V5 Robot Braint a bekapcsológomb megnyomásával.

Beállítások interfész a V5 Brainhez való csatlakozáshoz, az opciók és konfigurációk megjelenítéséhez a felhasználói preferenciákhoz, áttekinthető elrendezésben.

A rádió típusának ellenőrzéséhez válassza a V5 Robot Brain képernyőjén a „Beállítások” lehetőséget. A rádiótípust Bluetooth-ra kell állítani, hogy a kapcsolat sikeres legyen.

A VEXnet rádiós típusú csatlakozás rajza a VEX V5 agyhoz, amely bemutatja a portokat és a robotikai projektekbe való megfelelő integráció beállítását.

Megnyílik a Beállítások párbeszédablak. Keresse meg a rádió típusát a bal alsó sarokban. Ha a Rádiótípus beállítása VEXnet, váltson Bluetooth-ra a Rádiótípus terület megnyomásával.

Az „OK” feliratú gomb a VEX V5 Brain kapcsolódási folyamatában bekövetkezett változások megerősítéséhez, a beállítás utolsó lépését szemlélteti.

Megjelenik egy üzenet, amely megerősíti a rádiótípus módosítását. A változtatás megerősítéséhez válassza az „OK” gombot.

Bluetooth rádió típus a VEX V5 robotikai rendszerhez, amely bemutatja az eszköz kialakítását és csatlakozási jellemzőit a V5 Brainnel való integrációhoz.

Győződjön meg arról, hogy a Rádió típusa megjeleníti, hogy most már Bluetooth-on keresztül csatlakozik.

A VEX V5 Brain rádióadat-beállításait bemutató diagram, amely bemutatja, hogyan lehet összekötni az agyat egy rádiómodullal kommunikáció céljából.

Győződjön meg arról, hogy a Radio Data beállítása „Be”.

Képernyőkép a VEX V5 beállítási felületéről, amely bemutatja a Brainhez való csatlakozás lehetőségeit, beleértve a hálózati beállításokat és az eszközkezelési funkciókat.

Ellenőrizze a kapcsolat ikont. Ha a Rádió típusa Bluetooth-ra van állítva, és a Radio Data be van kapcsolva, a kapcsolat ikonján a „BD” felirat jelenik meg.

Beállítások párbeszédablak a V5-höz, amely megjeleníti a Brainhez való csatlakozás lehetőségeit, beleértve a konfigurációs beállításokat és a kapcsolat állapotjelzőit.

megjegyzés: Ha a Rádió típusa VEXnet-re van állítva, a kapcsolat ikonján a 'V' lesz látható.

A VEXcode V5 ikon, amely a VEX Robotics V5 rendszerek programozásához használt szoftvert jelöli, amely a V5 kategória leírásának „Csatlakozás az agyhoz” részében található.

Indítsa el a VEXcode V5 alkalmazást eszközén.

A VEX V5 Brainhez való kapcsolódási folyamatot bemutató kép, amely bemutatja a szükséges összetevőket és beállításokat a robot és az agyegység közötti kapcsolat létrehozásához.

A VEXcode V5 indításakor megjelenhet egy felszólítás, amely a Bluetooth használatának ellenőrzését kéri. Válassza az "OK" lehetőséget.

megjegyzés: ha nem kap felszólítást a Bluetooth engedélyezésére, ellenőrizze az eszköz Bluetooth-beállításait, és győződjön meg arról, hogy be van kapcsolva.

A VEX V5 Brainhez való csatlakozást jelképező ikon, amely az eszközök programozási és vezérlési összekapcsolásának folyamatát mutatja be.

Válassza ki az „Agy” ikont az Eszköztáron.

Ábra, amely bemutatja a VEX V5 Brain csatlakoztatását különféle alkatrészekhez, beleértve a motorokat és az érzékelőket is, feliratozott csatlakozásokkal a V5 robotika kontextusának egyértelmű megértése érdekében.

Megjelenik az elérhető V5 Robot Brains listája. Válassza ki annak az Agynak a nevét, amelyhez csatlakozni szeretne.

A VEX V5 Brainhez való csatlakozást szemléltető diagram, amelyen felcímkézett portok és csatlakozások láthatók az érzékelők és motorok számára.

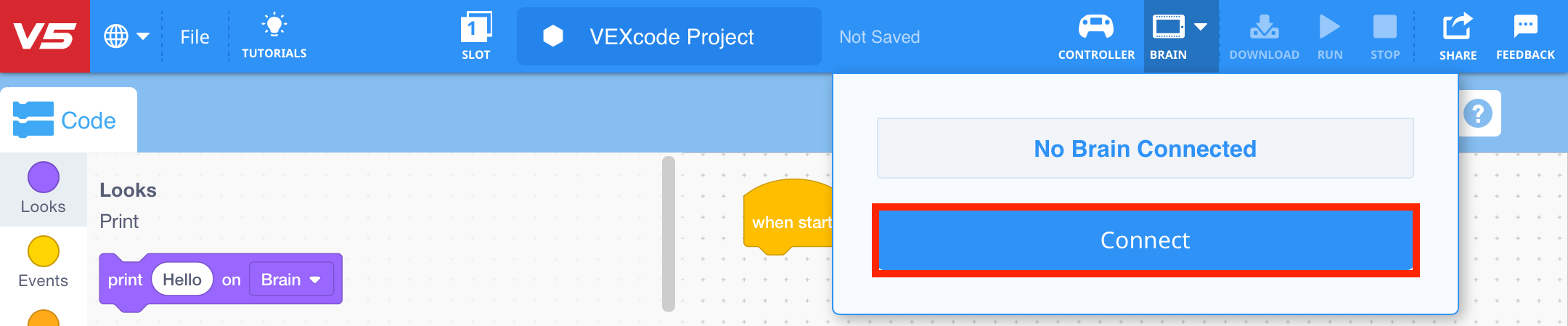

Miután kiválasztotta az agyat, válassza a „Csatlakozás” lehetőséget.

Illusztráció, amely bemutatja, hogyan csatlakozhat a VEX V5 agyhoz, felcímkézett portokkal és csatlakozásokkal a különböző alkatrészekhez egy robotikai beállításban.

Tekintse meg az agy képernyőjén megjelenő rádiókapcsolati kódot.

Képernyőkép a VEX V5 Radio Connection Code képernyőjéről, amely bemutatja a csatlakozási lehetőségeket és beállításokat az Agyhoz való csatlakozáshoz, illusztrálva a rádiókapcsolat létrehozásának folyamatát.

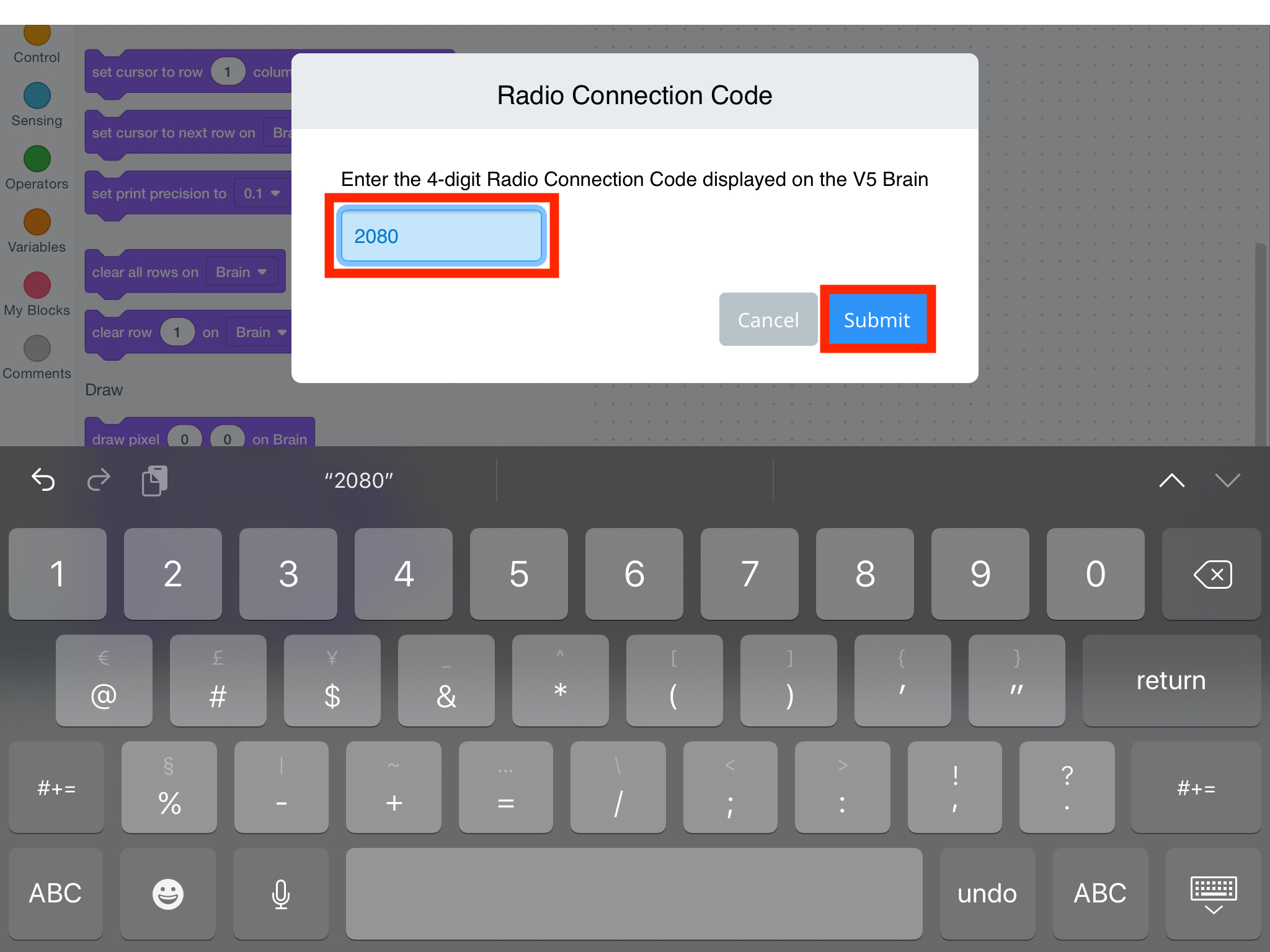

Írja be a rádiókapcsolati kódot a V5 Brain képernyőjén, majd válassza a „Küldés” lehetőséget.

A V5-ös robotok rádiókapcsolati kódjának beküldésének folyamatát bemutató kép, amely az agyi komponenshez való kapcsolódás lépéseit mutatja be.

A Brain ikon narancssárgára vált, és a „Csatlakozás a következőhöz” üzenet jelenik meg, miközben az agy csatlakozik.

A V5 Brainhez való csatlakozás folyamatát szemléltető diagram, amelyen felcímkézett alkatrészek és csatlakozások láthatók a beállítási folyamat egyértelműsége érdekében.

Amint az agy csatlakoztatva van, az ikon zöldre vált.

Illusztráció egy zöld robotagyról, amely a kapcsolódást és a funkcionalitást szimbolizálja, a V5 kategória leírásához és az agyhoz való kapcsolódásról szóló részhez kapcsolódik.

Az ablakban megjelenik a „Csatlakozva:” üzenet, és felsorolja az eszközhöz csatlakoztatott V5 Brain nevét.

A VEX V5 komponensek agyhoz való csatlakoztatását bemutató diagram, amely bemutatja a megfelelő beállításhoz szükséges portokat és csatlakozásokat.

megjegyzés: a kapcsolat ikonján a „D” betű jelenik meg a Brain képernyőjének jobb felső sarkában, amikor a V5 Robot Brain csatlakozik az eszközhöz.

A V5 rendszerben a Brainhez való kapcsolódási folyamatot bemutató diagram, kiemelve a kulcsfontosságú összetevőket és azok kapcsolatait a hatékony beállítás és integráció érdekében.

Az agyról való kapcsolat megszakításához válassza a „Kapcsolat bontása” lehetőséget.

megjegyzés: Ha az összes lépést követte, és a kapcsolat továbbra sem működik, ellenőrizze az eszköz Bluetooth-beállításait, és győződjön meg arról, hogy be van kapcsolva.

Megjegyzés a versenycsapatok számára: A Field Control rendszer csak a VEXnet rádióval működik. Ha a rádiót programozási okokból Bluetooth-ra cserélték, akkor vissza kell cserélni a pályán való versenyzés előtt.
