Négymotoros hajtáslánc (nincs giroszkóp) konfigurálása a VEXcode IQ-ban (1. generáció)

VEX IQ-t használ (2. generáció)? Lásd ezt a cikket.

Amikor elkezd programozni a VEXcode IQ-val, blokk a Hajtáslánc kategóriából nem jelenik meg az Eszköztárban mindaddig, amíg egy hajtáslánc nincs konfigurálva.

Projektenként csak egy hajtáslánc konfigurálható.

Ha giroszkópos hajtásláncot konfigurál, tekintse meg ezt a cikket.

Ez a cikk a következő lehetőségeket tárgyalja, amikor 4 motoros hajtásláncot konfigurál giroszkóp nélkül.


Hajtáslánc hozzáadása


A hajtáslánc konfigurálásához kattintson az Eszközök gombra az Eszközök ablak megnyitásához.


Válassza ki azt a generációt, amellyel dolgozik.


Válassza az „Eszköz hozzáadása” lehetőséget.


Válassza a „Hajtómű 4-motor” lehetőséget.

Megjegyzés: Kétmotoros hajtáslánc konfigurálásához (nem Gyro), lásd ezt a cikket.

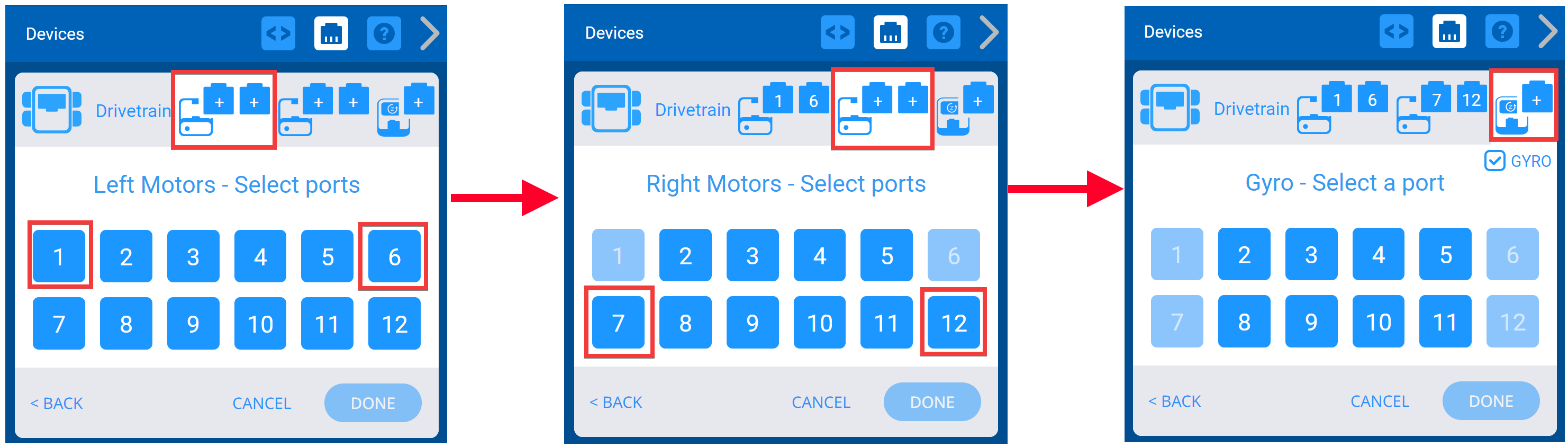

Válassza ki, hogy a VEX IQ Brain mely portjaihoz csatlakozik a bal motorok és a jobb oldali motorok. A más eszközökhöz már konfigurált portok nem lesznek elérhetők.


Kapcsolja ki a giroszkópot a Gyro négyzet bejelölésének törlésével.


A hajtáslánc konfigurálása után válassza a „Kész” lehetőséget, hogy elküldje az eszközt a konfigurációnak, vagy a „Mégse” lehetőséget, hogy visszatérjen az Eszközök menübe.

Megjegyzés: A „Mégse” kiválasztásával visszavonja a módosításokat az eszközhöz készült, és nem lesznek részei a konfigurációnak.


A hajtáslánc portszámainak megváltoztatása


Módosíthatja a hajtáslánc bal és jobb oldali motorjainak portszámait, ha kiválasztja az eszköz csatlakozóikonját az Opciók képernyő jobb felső sarkában.


Válasszon egy másik portot a Port Selection képernyőn, és a port száma zöldre vált. Ezután válassza a Kész lehetőséget a módosítás elküldéséhez.


A hajtáslánc kerékméretének megváltoztatása


A hajtáslánc kerékméretét a „Kerékméret” alatti legördülő menü kiválasztásával módosíthatja.


A hajtáslánc nyomtávjának megváltoztatása


Módosíthatja a hajtáslánc nyomtávjának méretét, ha beírja az értékeket a számmezőbe, és kiválasztja a legördülő menüt a „Nyomtávolság” alatt. A nyomtáv a bal első kerék közepe és a jobb első kerék közepe közötti méret.

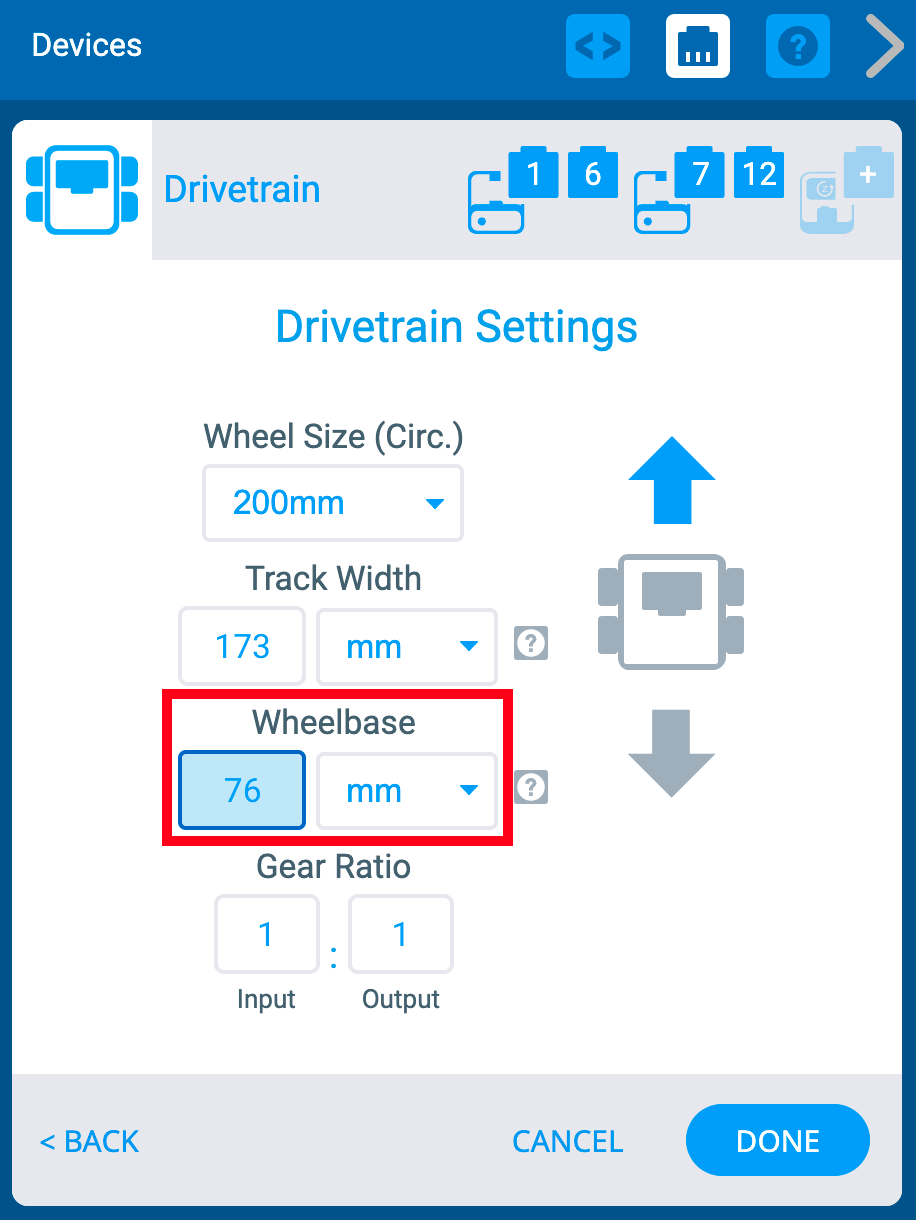

A hajtáslánc tengelytávjának cseréje


Módosíthatja a hajtáslánc tengelytávját, ha beírja az értékeket a számmezőbe, és kiválasztja a legördülő menüt a „Teljestáv” alatt. A tengelytáv az első kerék közepe és a hátsó kerék közepe közötti méret mindkét oldalon.


A hajtáslánc áttételének megváltoztatása


A hajtáslánc áttételi arányát az „Input” és „Output” mezőkbe való beírással módosíthatja.

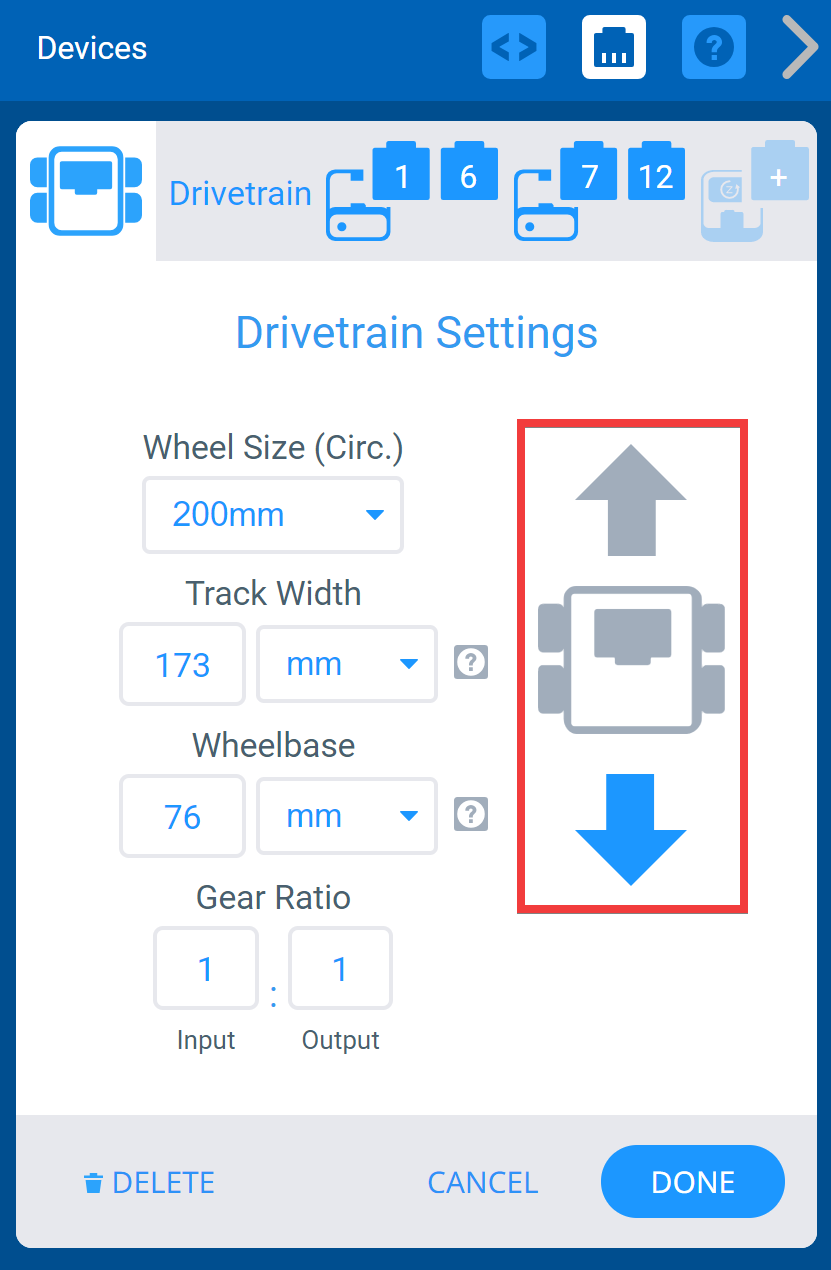

Hajtáslánc tolatása


Az Opciók képernyő lehetővé teszi a hajtáslánc irányának megfordítását is.


Hajtáslánc törlése


A hajtáslánc a képernyő alján található „Törlés” opció kiválasztásával törölhető.
