A V5 krimpelő eszköz használata egyedi hosszúságú V5 intelligens kábelek készítéséhez – VEX könyvtár

A saját, egyedi hosszúságú V5 intelligens kábelek összeszerelése nagy rugalmasságot biztosít az érzékelők és/vagy motorok elhelyezéséhez, valamint hatékony kábelkezelést tesz lehetővé.

Szükséges kellékek

Az egyedi hosszúságú V5 intelligens kábelek összeállításához szükséges kellékek a következők:

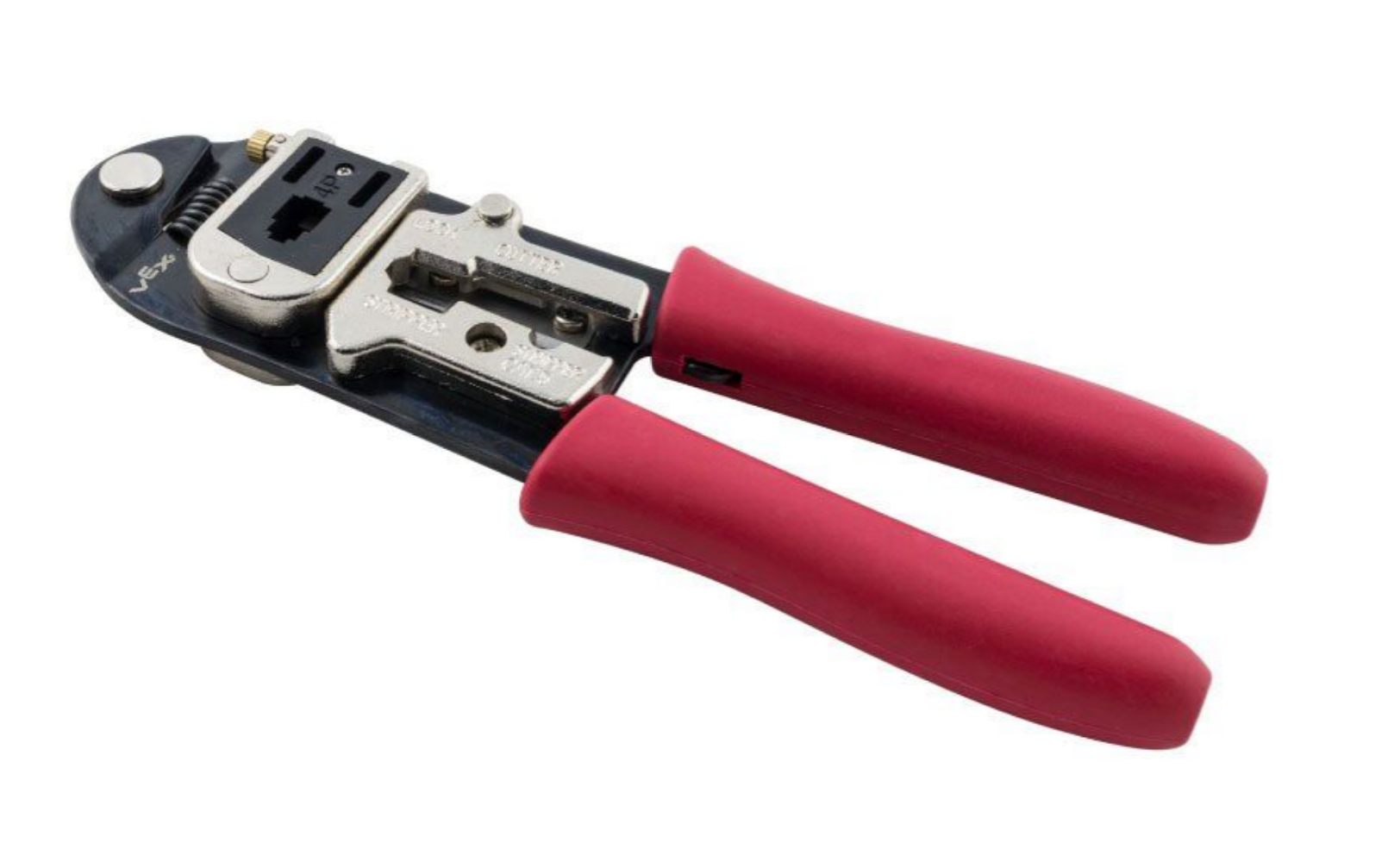

V5 intelligens kábelkrimpelő szerszám.

V5 Smart Cable Crimping Tool (276-5773)

V5 Smart Cable készleten lévő darab.

V5 Smart Cable Stock (276-5774)

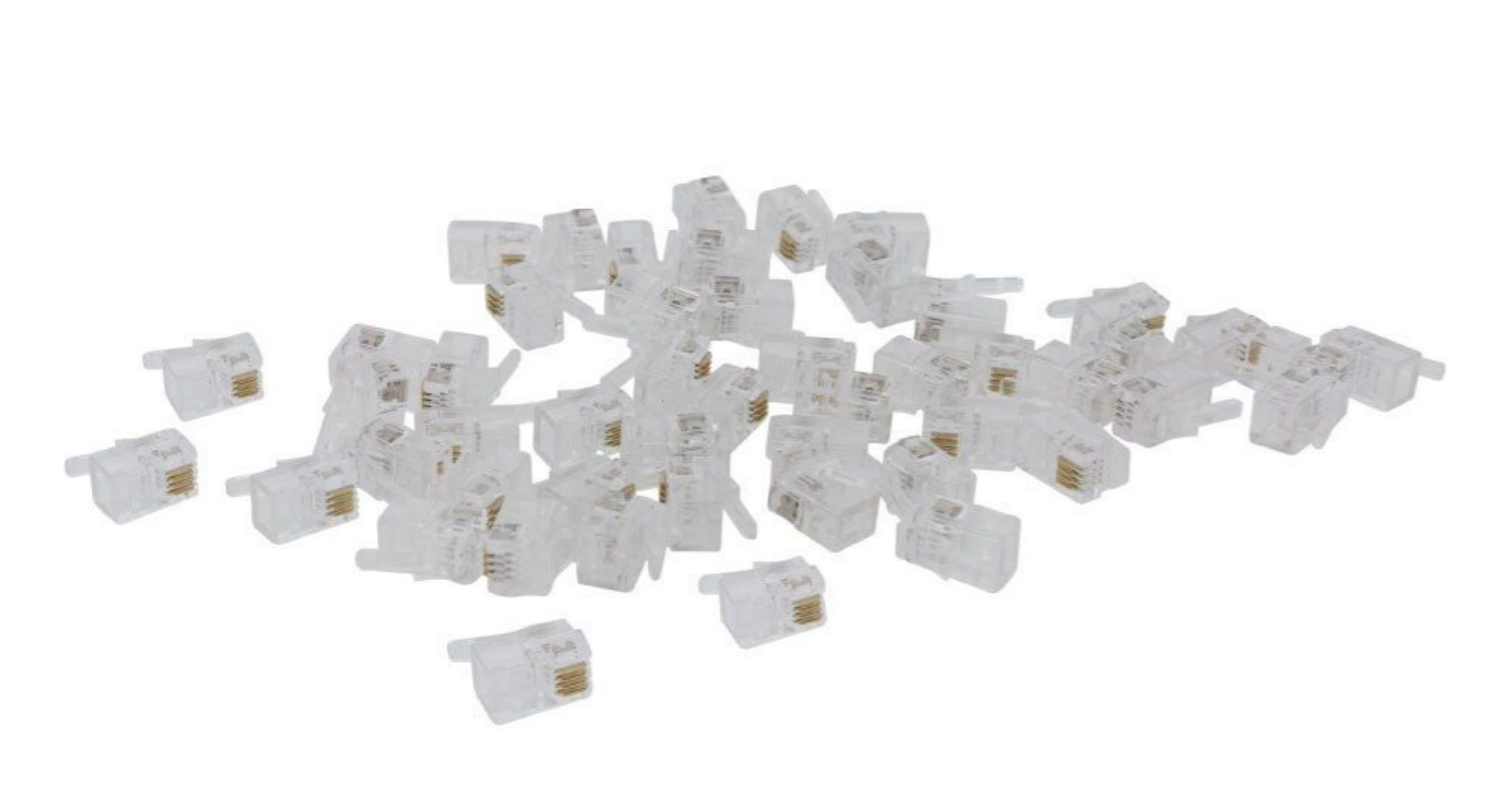

V5 intelligens kábelcsatlakozó darabok.

V5 Smart Cable csatlakozók (276-5775)

Rajzfilm ikon egy jelölőről.

Jelölő vagy más íróeszköz, amellyel a kábelen a vágás helyét jelölik.

megjegyzés: Néhány karakterlánc hasznos, de nem kötelező.

A V5 Smart Cable mérése és vágása

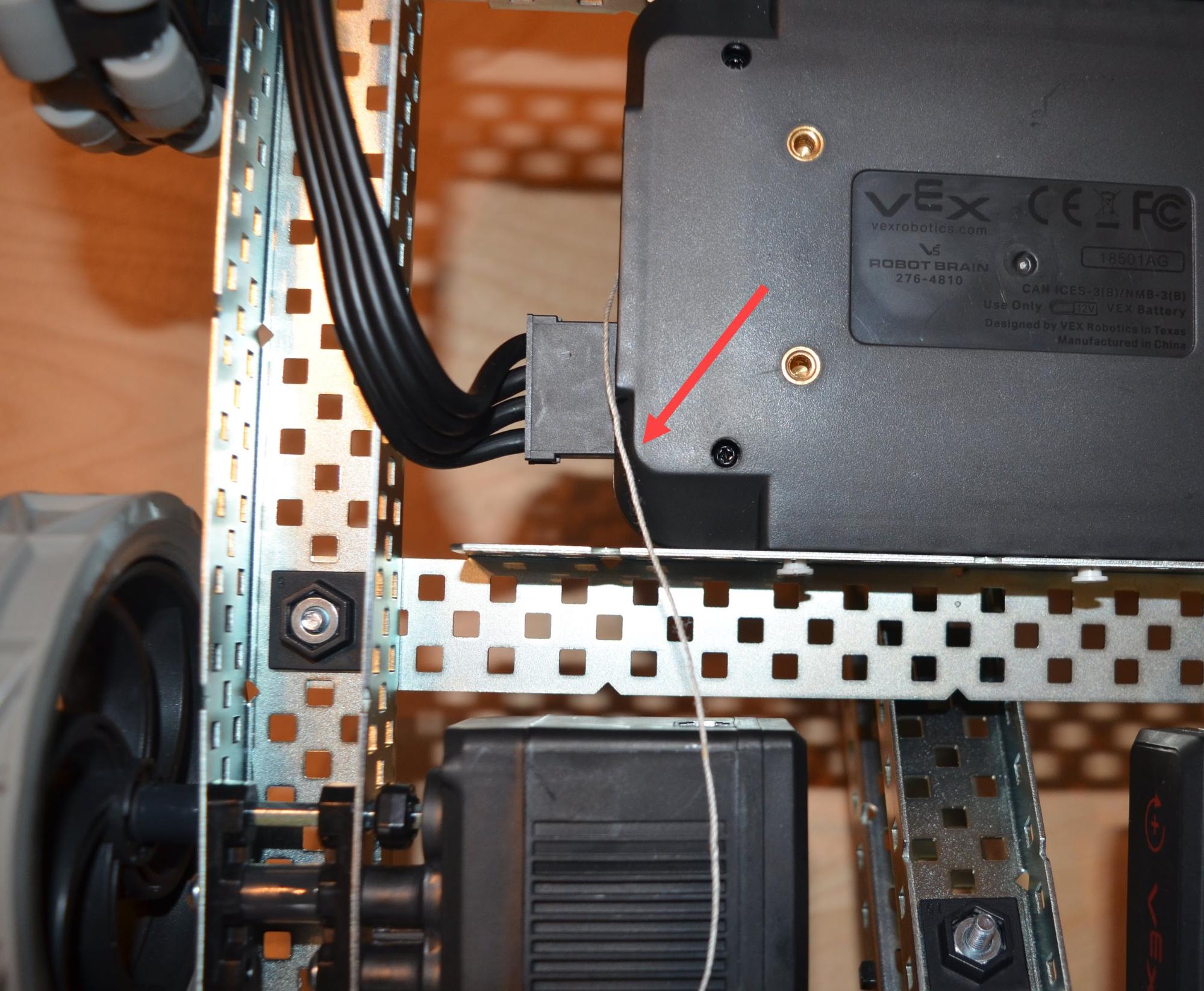

Egy zsinórt használnak a két Smart Port közötti távolság mérésére, mivel a zsinórral könnyebb dolgozni, mint magával a kábellel.

Helyezze el a V5 intelligens kábelt a V5 Brain intelligens portja és az eszköz Smart Portja között.

Lehet, hogy a kábel merev és nehezen fektethető le. Ha igen, akkor egy zsinór segítségével mérheti meg a két intelligens port közötti távolságot.

Egy levágott zsinórdarabot helyeznek egy kábeldarab mellé, és egy jelölővel átviszik a zsinór méretét magára a kábelre. Mindkét oldalon körülbelül fél hüvelyknyi helyet hagytak, hogy legyen hely a csatlakozóknak.

Miután megmérte a kábel hosszát, hagyjon egy kis helyet mindkét végén a csatlakozók számára. Ezután a jelölővel vagy más íróeszközzel jelölje be a kábelen azt a helyet, ahol el kell vágni.

Egy másik lehetőség az, hogy a kábelnek megfelelő hosszúságúra vágunk egy zsinórt. Ezután helyezze a zsinórt a kábel mellé a távolság megméréséhez, és hagyjon egy kis pluszt mindkét végén a csatlakozók számára, mielőtt kijelölné a vágás helyét.

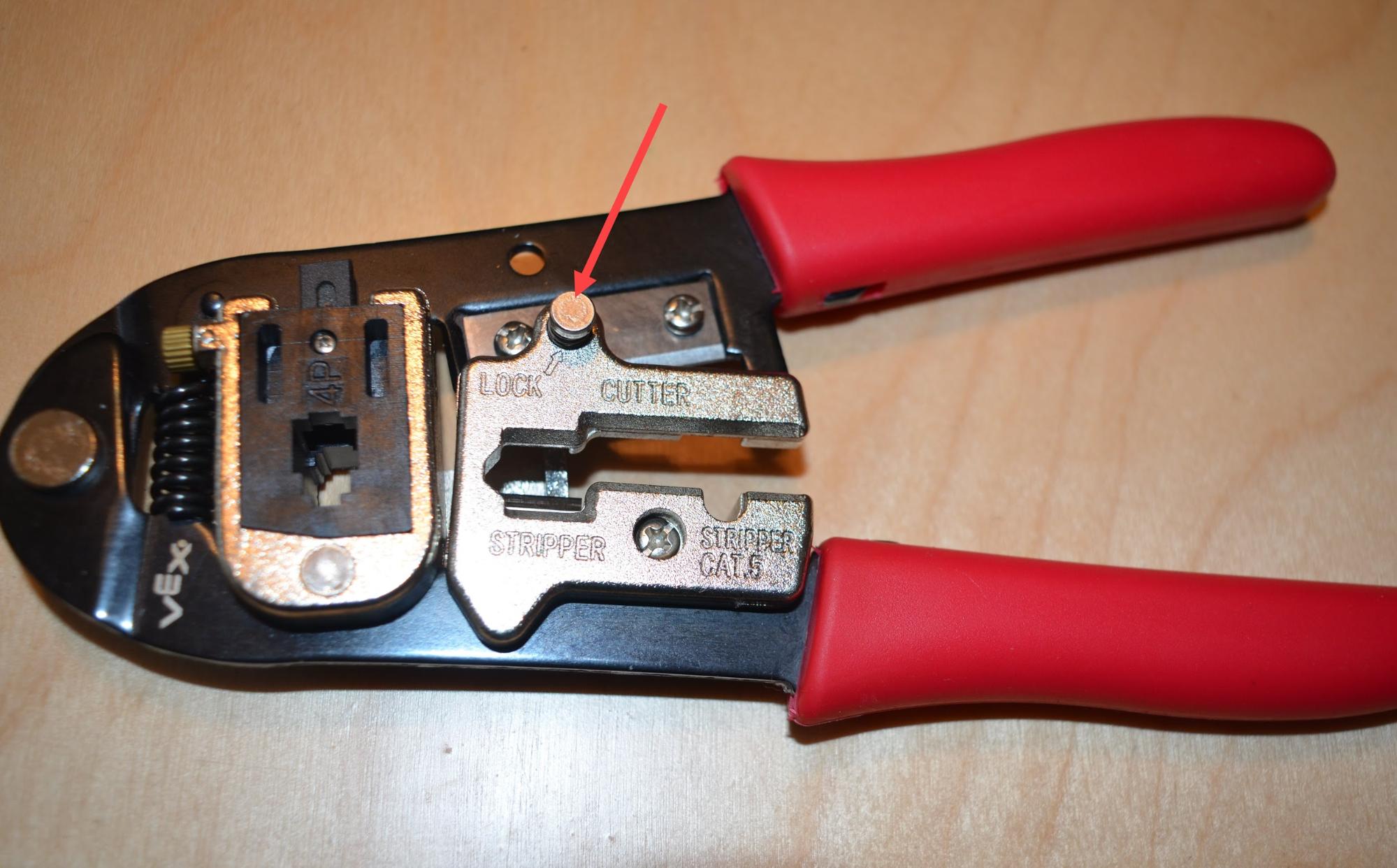

A V5 intelligens kábelkrimpelő szerszám kiemelt rögzítőtűvel látható.

Ha a krimpelőszerszám le van zárva, nyomja össze a fogantyúkat, vagy húzza fel a rögzítőcsapot.

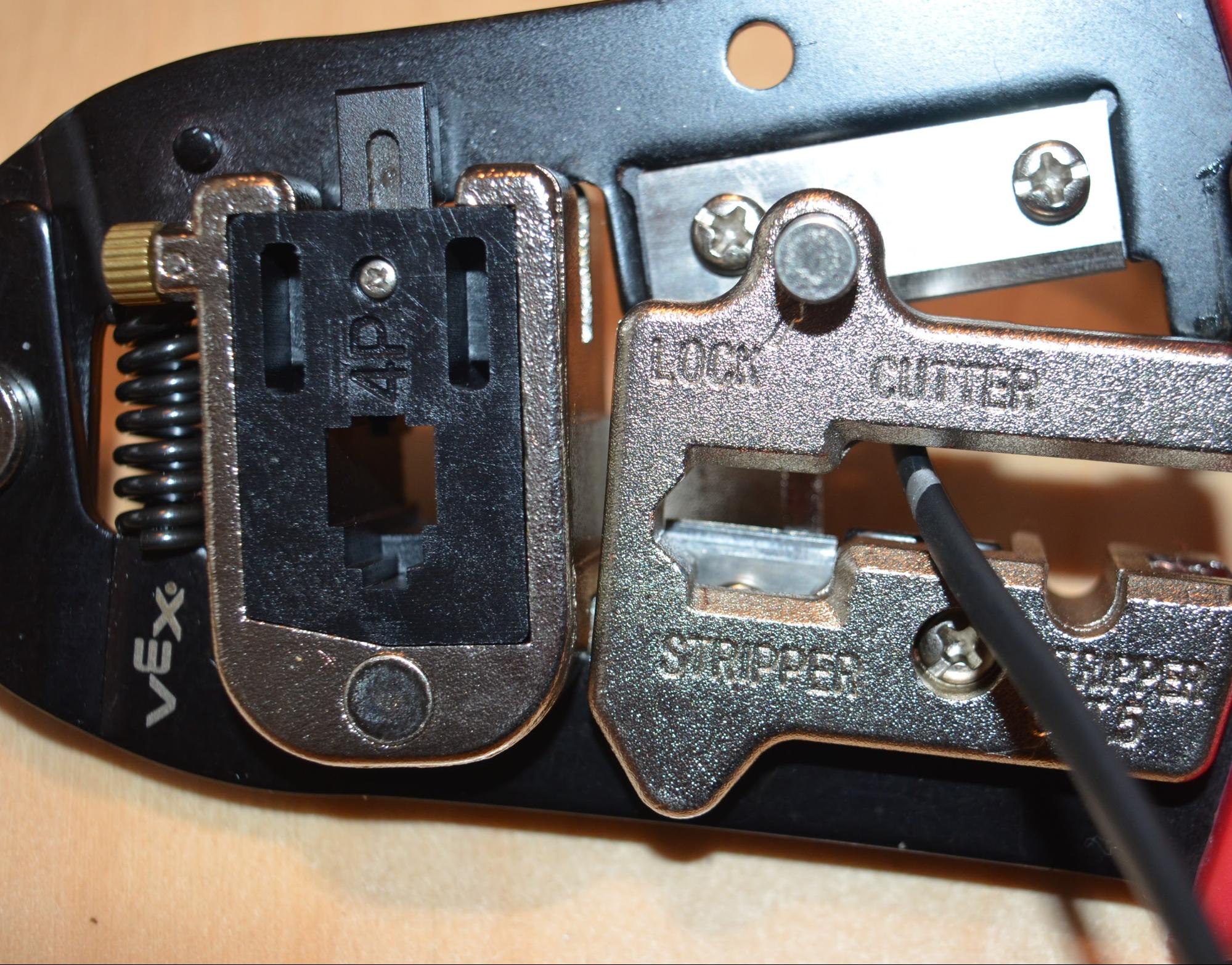

A V5 kábelt a krimpelőszerszám vágórészébe kell helyezni a kábel jelölt hosszáig. Miután a kábel a helyén van, a fogantyúkat összenyomva átvágható a kábel.

Helyezze be a kábelt a kívánt hosszúságban a szerszám vágórészébe, és igazítsa úgy a kábelt, hogy a vágás négyzet alakú legyen. Nyomja össze a fogantyúkat, amíg a kábelt teljesen át nem vágja.

A fekete burkolat végeinek eltávolítása a V5 Smart Cable-ről

Két kép egymás mellett. A bal oldali ábra a krimpelőszerszám csupaszító részét mutatja, és egy nyíl jelzi a helyét. A jobb oldali ábra egy kábel egyik végét mutatja, amint a krimpelőszerszám csupaszító részébe van helyezve. Miután a kábel a helyén van, a fogantyúkat összenyomva lecsupaszíthatjuk a kábel végét.

Dugja be a kábel egyik végét a szerszám csupaszító részébe. Győződjön meg arról, hogy a kábelt a krimpelő szerszám megfelelő oldalán helyezi be.

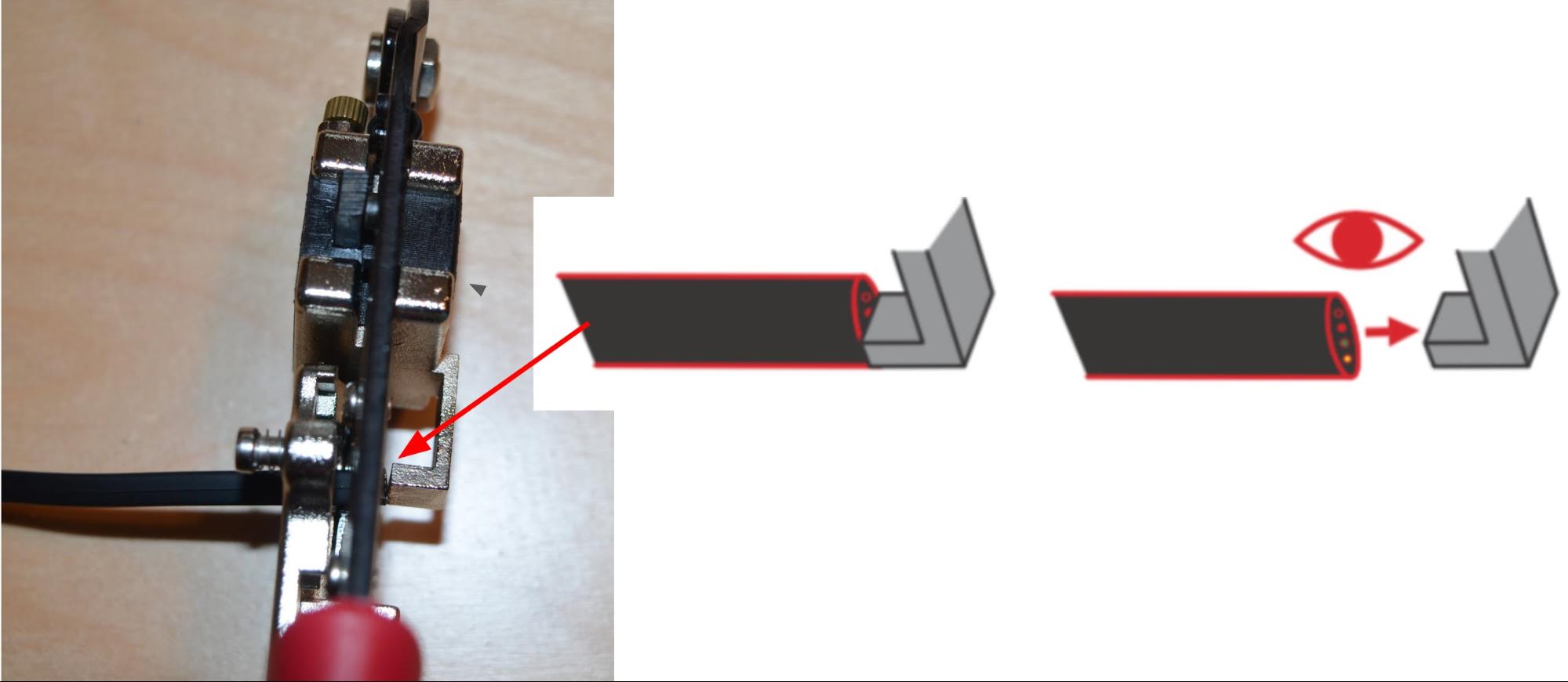

Felülnézetből látható egy kábel egyik vége, amelyet krimpelőszerszámmal csupaszítanak le, hogy szemléltesse a beállítást. A kábel vége egy síkban van a szerszám hátulján található mélységmérővel, és hozzáér ahhoz. Egy ábra azt jelzi, hogy a felhasználónak különös figyelmet kell fordítania arra, hogy a kábel egy síkban legyen a mélységmérő végével.

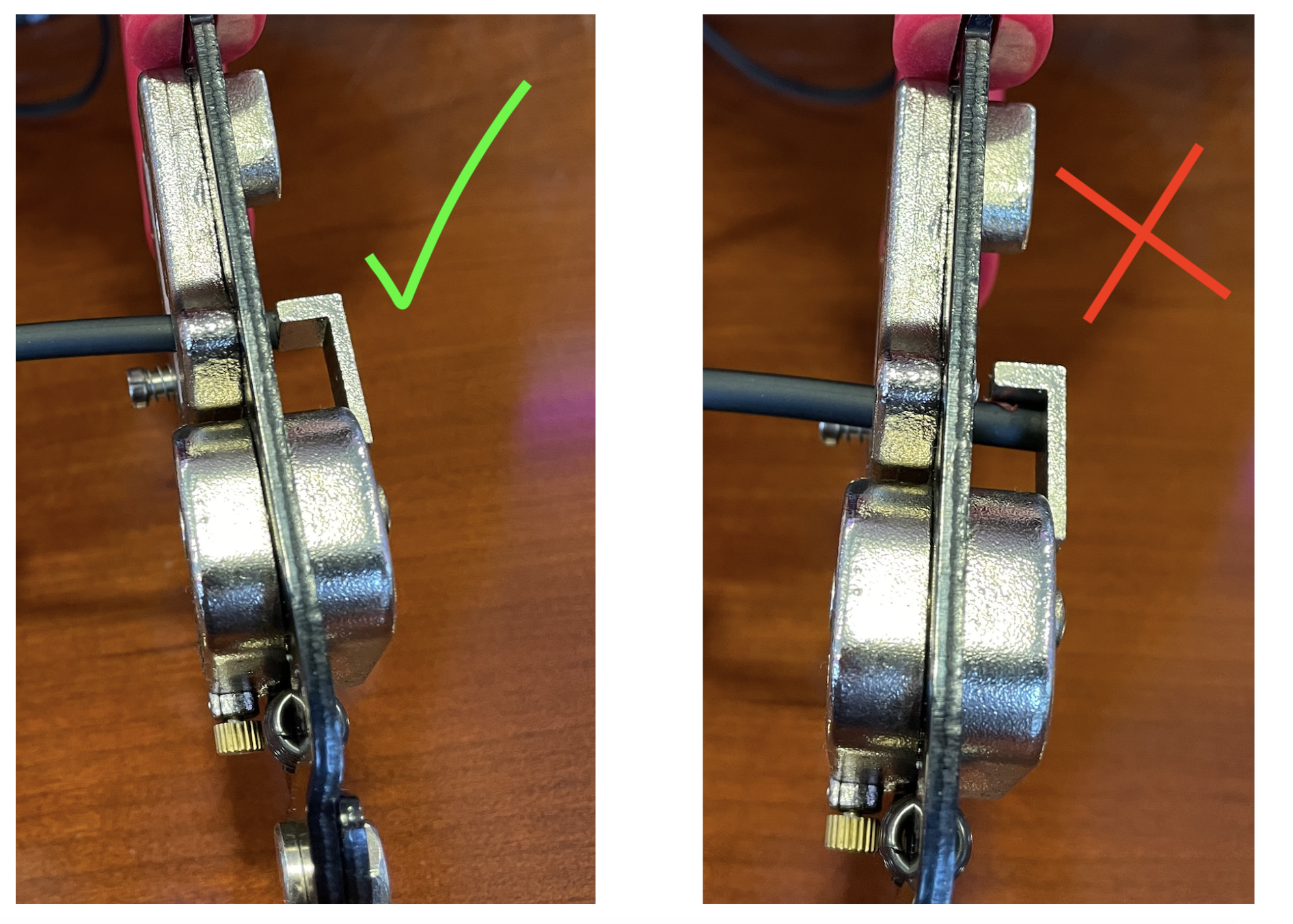

Két felülnézeti kép egy kábel egyik végéről, amint azt krimpelőszerszámmal lecsupaszítják. Bal oldalon egy pipa jelzi, hogy a kábel egy síkban van a mélységmérő végével, és nincs teljesen hátranyomva. Jobb oldalon egy X látható, amely azt mutatja, hogy a kábelt a mélységmérő vége fölé tolják.

Igazítsa a kábelt úgy, hogy egy síkban legyen a szerszám hátulján található mélységmérő végével.

ne nyomja teljesen hátra a kábelt. Ügyeljen arra, hogy megálljon az ütközőnél, különben túl sok burkolatot vesz le.

Miután behelyezte a kábelt az ütközőhöz képest, nyomja össze a szerszám fogantyúit.

Hasznos lehet a kábel mozgatása, miközben a fogantyúk le vannak nyomva. Ez segít meglazítani a fekete burkolatot.

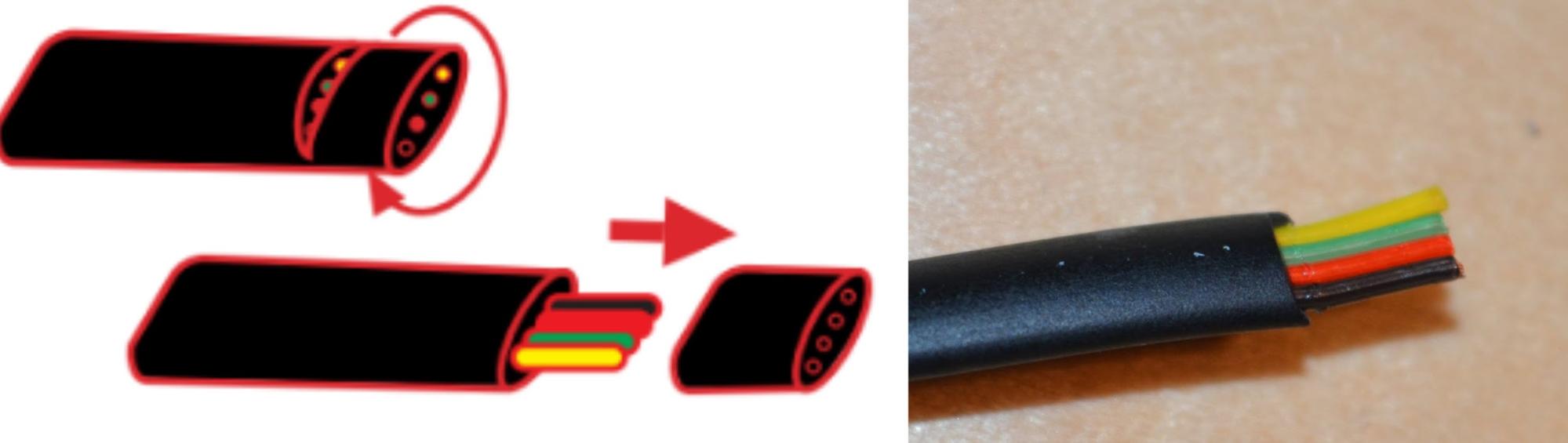

Az ábra egy majdnem teljesen lecsupaszított végű kábelt mutat, majd egy nyíl jelzi, hogy a lecsupaszított burkolat kihúzható az eltávolításhoz. A jobb oldali képen egy kábel látható, amelynek egyik vége megfelelően le van szigetelve.

Óvatosan mozgassa előre-hátra a külső fekete burkolatot, amíg meg nem lazul és eltávolítható.

Ügyeljen arra ne húzza tovább a belső vezetékeket, amikor eltávolítja a fekete burkolatot.

Ismételje meg az előző két lépést a kábel másik oldalán.

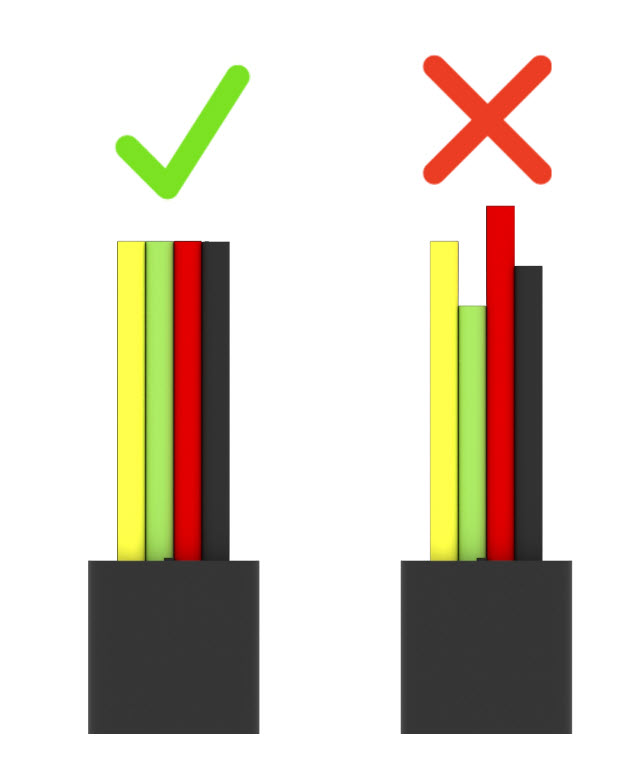

Az ábra azt mutatja, hogy egy helyesen lecsupaszított kábelben a vezetékek egyenlő hosszúságúak lesznek, míg egy helytelenül lecsupaszított kábelben a vezetékek egyenetlen színűek lesznek.

Miután a kábel mindkét oldalát elvágta, győződjön meg arról, hogy minden színes vezeték egy síkban van.

A csatlakozók megfelelő beállítása

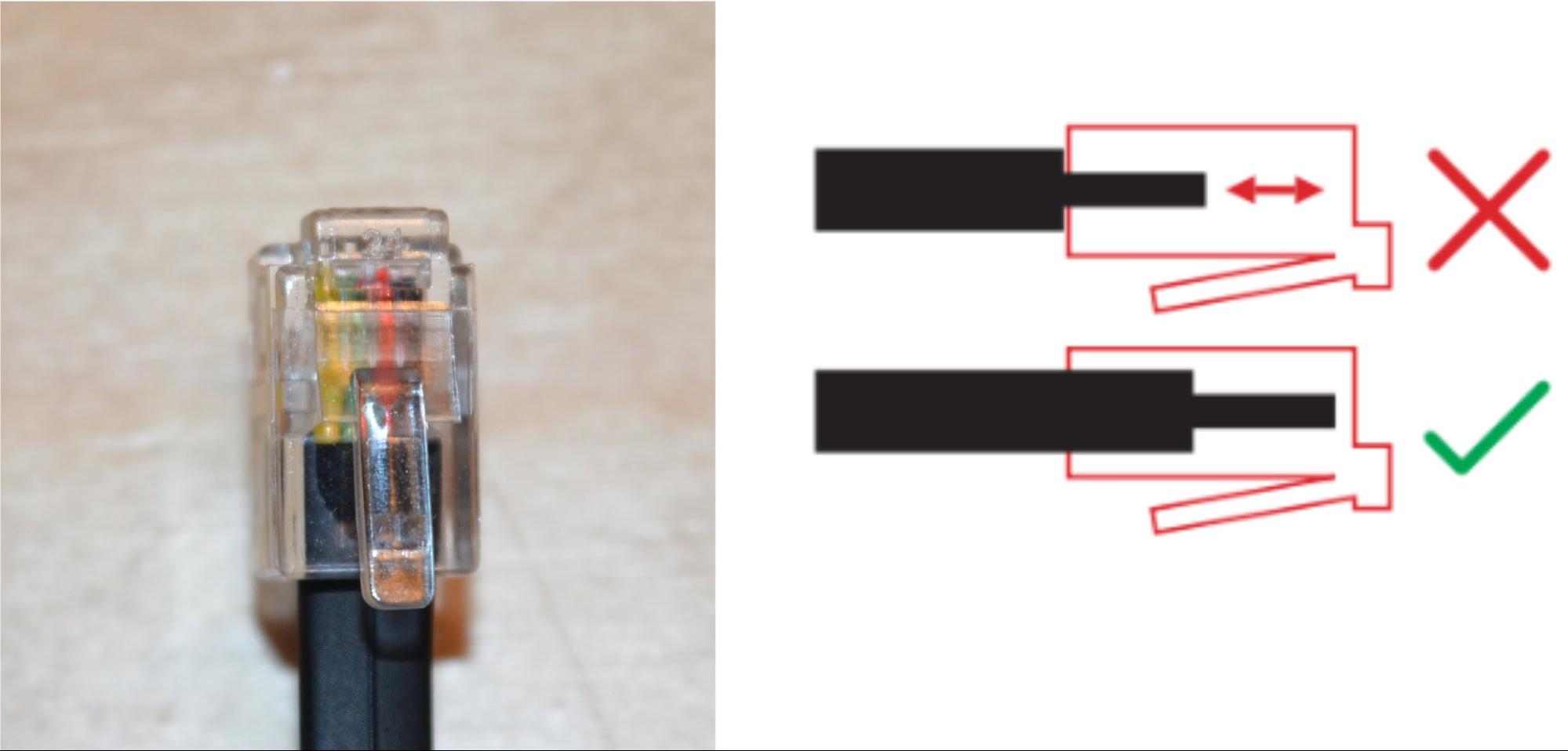

Közeli kép egy lecsupaszított kábel végéhez rögzített kábelcsatlakozóról. A jobb oldali ábra azt mutatja, hogy egy helytelenül csatlakoztatott kábelcsatlakozó esetében a színes vezetékek és a csatlakozó vége között rés lesz, míg egy helyesen csatlakoztatott kábelcsatlakozó esetében a színes vezetékek egy síkban lesznek a csatlakozó végével.

Dugja be teljesen a kábel egyik végét a kábelcsatlakozóba. Győződjön meg arról, hogy mind a négy vezeték (sárga, zöld, piros és fekete) a csatlakozó végéig nyúlik.

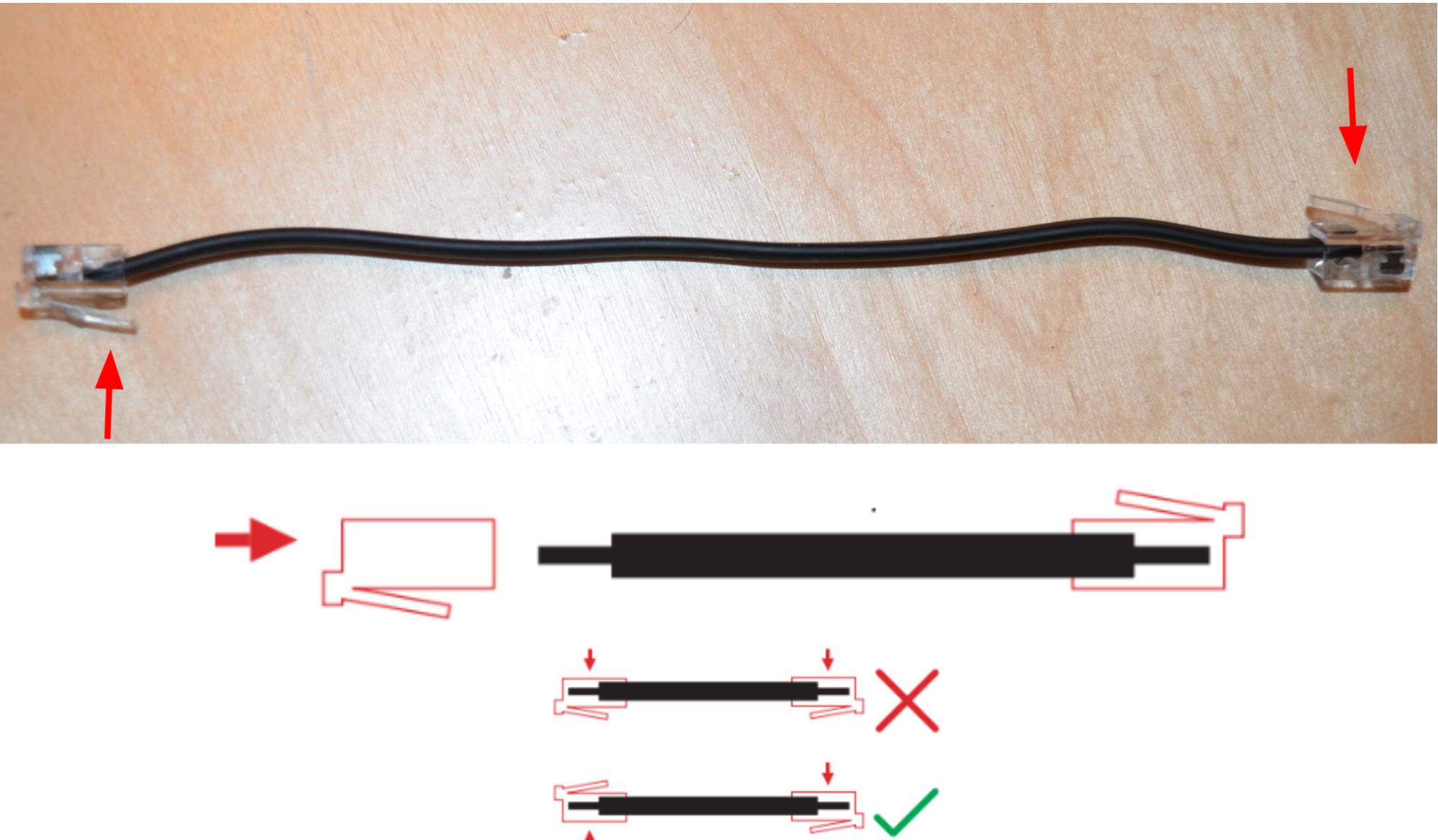

A mindkét végén kábelcsatlakozóval ellátott kábelt egy asztalra helyezik. A kábel egyenesen van fektetve, nincs megcsavarodva, és a kábelcsatlakozók ellentétes irányba néznek. Az alábbi ábra azt mutatja, hogy a helyes kábel csatlakozói egymással szemben néznek, míg a helytelen kábel csatlakozói ugyanabba az irányba néznek.

Fordítsa meg a kábelt 180 fokkal, és teljesen dugja be a kábel másik oldalán lévő négy vezetéket egy másik kábelcsatlakozóba.

Győződjön meg arról, hogy a rögzítőfülek egy vonalban vannak úgy, hogy a kábel másik oldalán ban legyenek.

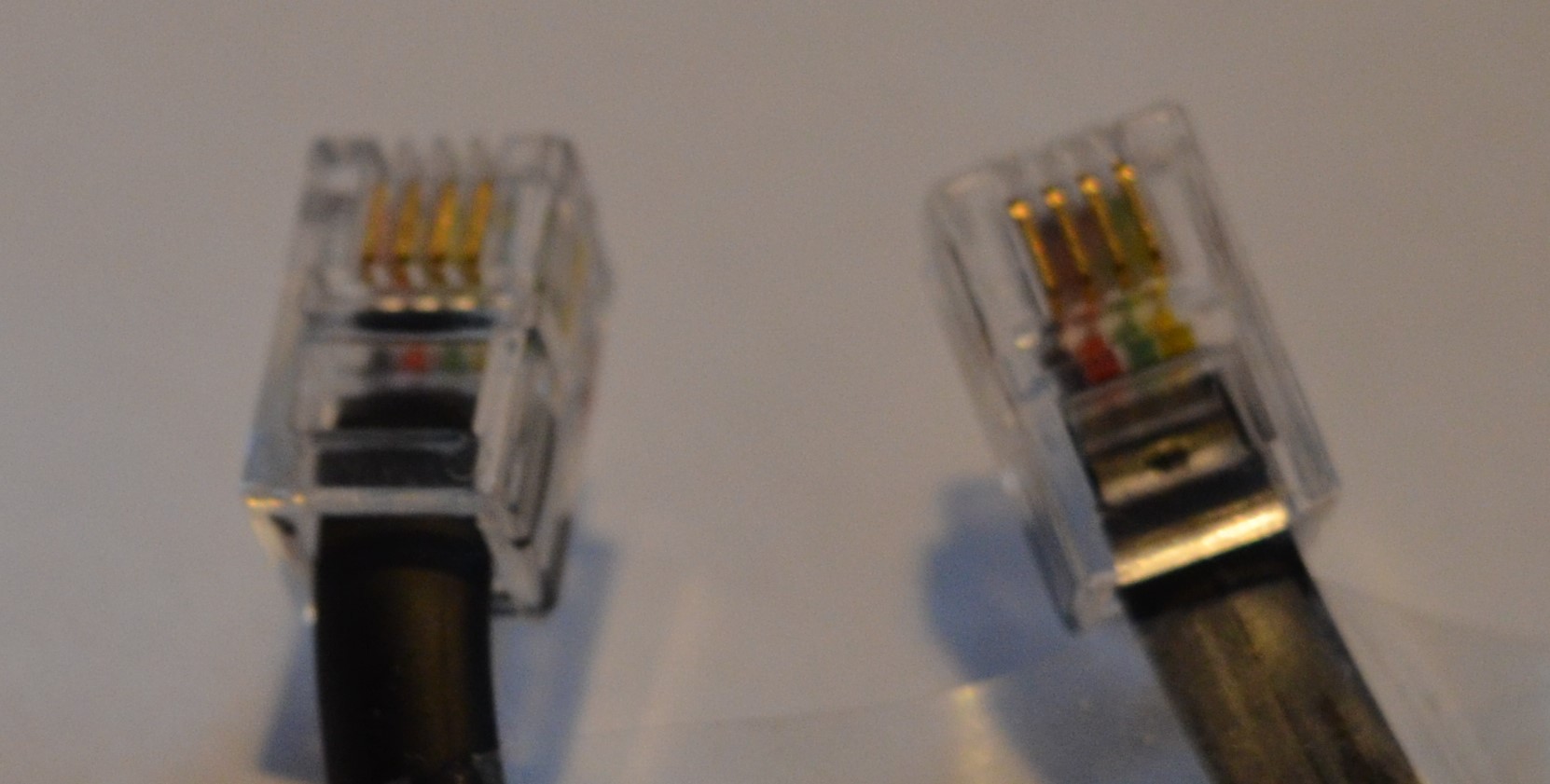

Közeli felvétel egy kábel mindkét végéről, kiemelve, hogy a kábelcsatlakozók egymással szemben helyezkednek el.

Ha a rögzítőfüleket a kábel ellentétes oldalán helyezi el, ez biztosítja, hogy a vezetékek színének sorrendje balról jobbra mindkét végén azonos legyen.

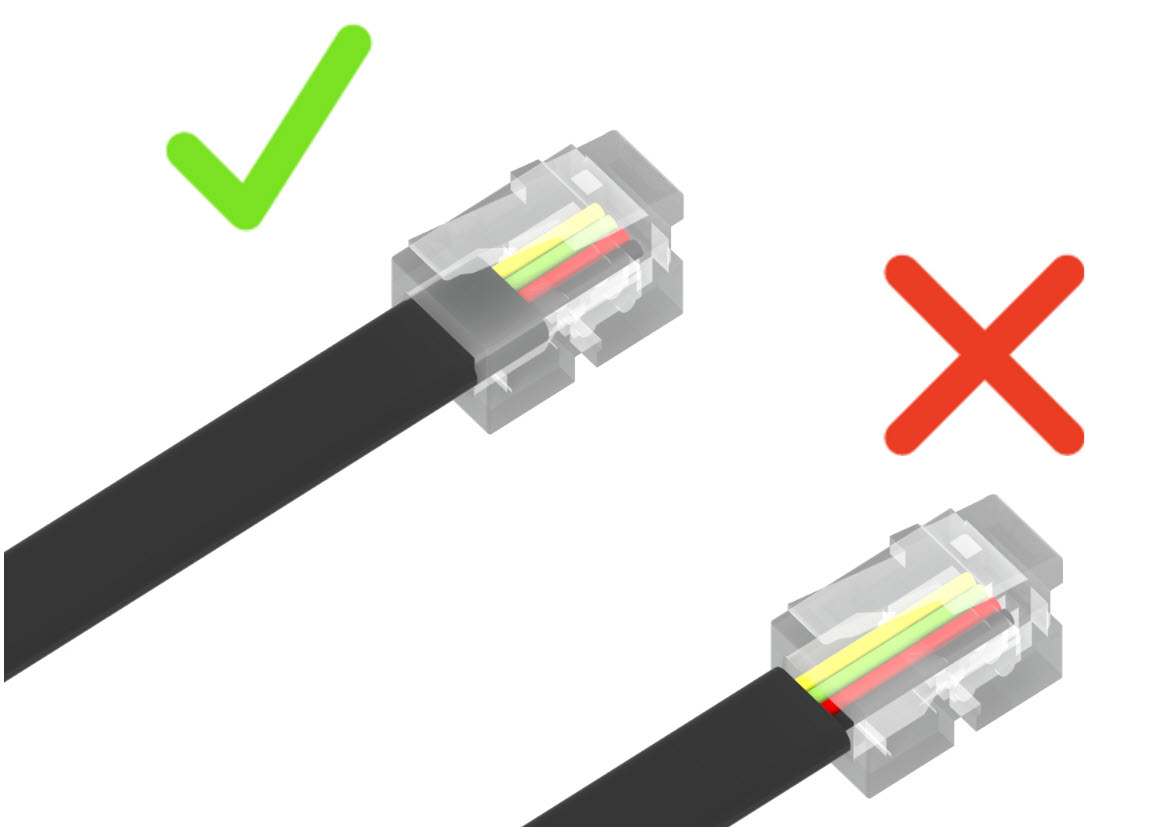

Az ábra egy megfelelően lecsupaszított kábelt mutat, amelynek burkolatának egy része be van helyezve a kábelcsatlakozóba. Egy helytelenül lecsupaszított kábel is látható, amelynek túl sok burkolata van lecsupaszítva, így a burkolat semmi sem található a kábelcsatlakozó belsejében.

Győződjön meg arról, hogy a fekete burkolat be van dugva az átlátszó csatlakozóba. A színes vezetékeket nem szabad kitenni.

Csatlakozás krimpelése és ellenőrzése

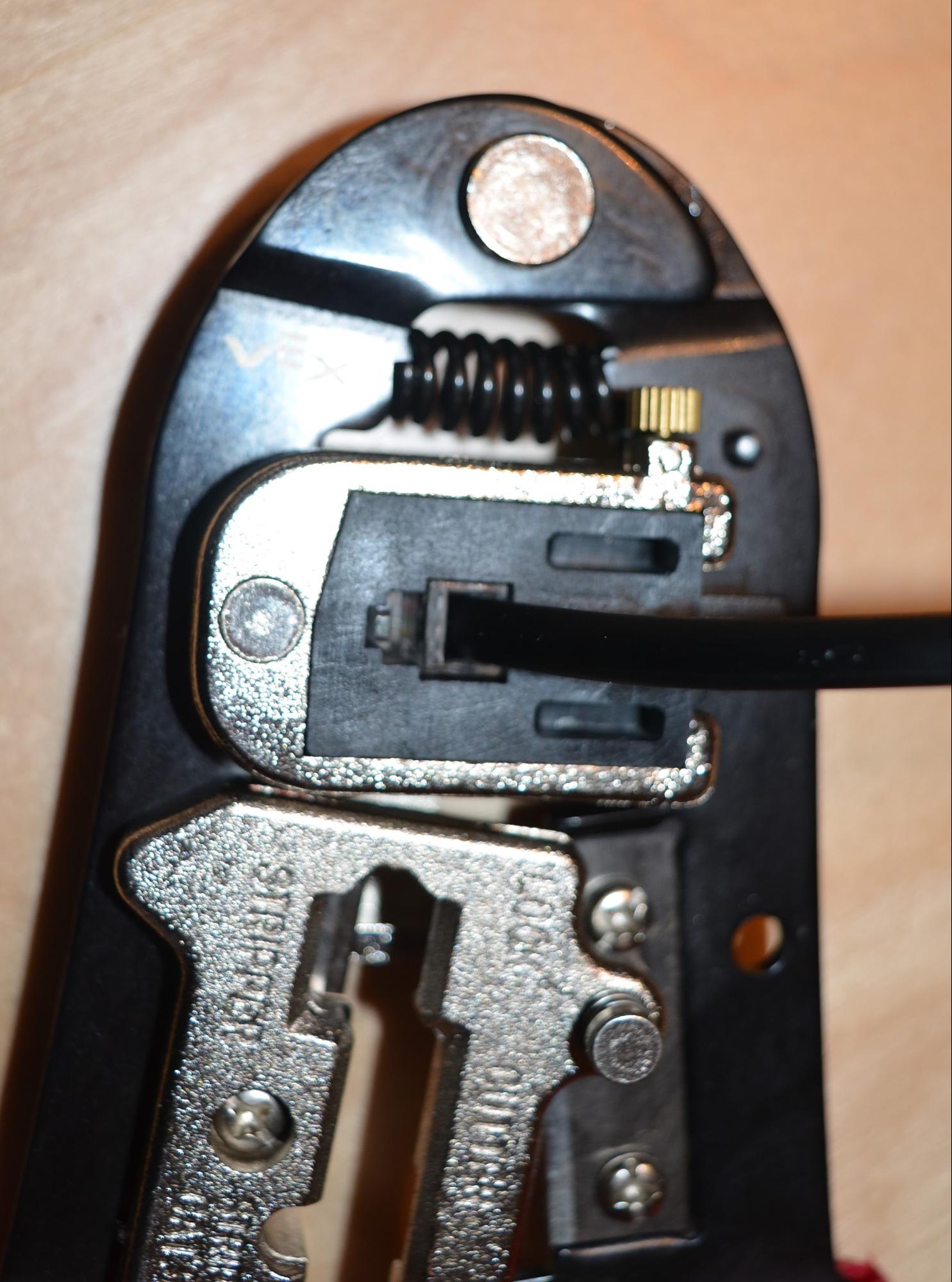

A krimpelőszerszám krimpelő részébe helyezett kábelcsatlakozó felülnézete.

Helyezze a kábelcsatlakozót a szerszám krimpelő részébe. Nagyon erősen nyomja össze a fogantyúkat, amíg már nem mozdulnak el.

Éreznie kell, hogy a csatlakozó fém villája beleüljön a vezetékbe. Most ismételje meg a kábel másik végén lévő csatlakozóval.

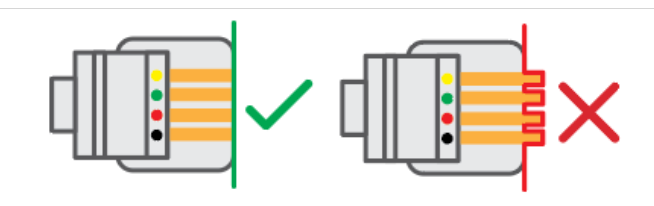

Egy helyesen krimpelt kábelcsatlakozó rajza, amelynek tüskéi síkba vannak krimpelve. Jobbra egy helytelenül krimpelt kábelcsatlakozó ábrája látható, amelynek nincsenek síkban a tüskéi, ami károsíthatja a csatlakoztatott Smart Portokat.

A csatlakozók krimpelése után fontos ellenőrizni a csatlakozót, hogy megbizonyosodjon arról, hogy a horgok egy síkba vannak préselve.

Ez nagyon fontos. Ha a horgok nem síkban vannak, az új intelligens kábel megsérti bármely intelligens portot, amelyhez csatlakoztatva van.

A kábelcsatlakozót a V5 intelligens motor intelligens portjába kell behelyezni, hogy azt egy V5 robot agyhoz lehessen csatlakoztatni. A Smart Port jelzőfénye pirosan világít, ami a sikeres csatlakozást jelzi.

Miután befejezte a kábel krimpelését és ellenőrzését, ellenőrizze a jó csatlakozást.

Csatlakoztassa új egyedi hosszúságú V5 intelligens kábelének egyik oldalát egy V5 Robot Brain intelligens portjához, a másik oldalát pedig egy V5 Smart Motorhoz.

Kapcsolja be a V5 Robot Brain készüléket, ha a V5 Smart Motor Smart Port pirosan világít, a kapcsolat jó.

Ha megbizonyosodott arról, hogy az új kábel csatlakozása jó, a kábelt bármilyen V5 Smart Motorral vagy más V5-ös eszközzel használhatja.

A megfelelő kábelkezeléssel kapcsolatos további információkért meg ezt a cikket a VEX Librarycikkéből.
