A gerendák, a speciális gerendák és a lemezek alkotják a VEX IQ rendszer szerkezeti elemeit. Ennek a cikknek a célja, hogy áttekintést nyújtson a VEX IQ gerendákról és lemezekről, valamint funkcióikról. Bár az (1. generációs) és (2. generációs) készletben található gerendák és lemezek színe és változatossága kissé eltér, ugyanúgy működnek.
Ez a kép az IQ (2. generációs) gerendákat és lemezeket ábrázolja.
A VEX IQ szerkezeti részei a következőket tartalmazzák:
Gerendák
1x gerendák
Az 1x gerendák a legkeskenyebbek a szerkezeti elemek közül. Ideálisak speciális szerkezetek összeszereléséhez, mint például a markolók a karmos összeállításhoz, vagy általános alkatrészként a roboton történő csatlakozásokhoz. Például egy 1x Beam használható a torony és a hajtáslánc közötti tartókapcsolat létrehozására. Az 1x gerendák szerkezetileg nem olyan merevek, mint a többi szerkezeti elem, de rétegesen összekapcsolhatók egymással, ami jelentősen segíti őket a hajlításban és csavarodásban.
Szélessége egy osztásegység (12,7 mm / 0,5"), ami ebben az esetben egy rögzítőfurat szélességével egyenlő. Az 1x gerendák páros és páratlan osztáshosszban is kaphatók, 2x-től 20x-os osztásközig. A legtöbb esetben a osztáshossz megegyezik a gerenda hosszában futó rögzítőfuratok számával. Ez alól a szabály alól három kivétel van, ezek az 1x2, 1x4 és 1x6 és 1x16 (2. generációs) gerendák. Ennek a három gerendának a többi rögzítőfurat mellett van egy középső rögzítőnyílása is.
| Karmos szerelvény markolói | Támogató szerkezetek | 1x2, 1x4 és 1x6 gerendák |
|---|---|---|
| |
|
|
2x gerendák
A 2x gerendák szélessége 2 osztóegység. Mindegyik 2x gerendán 2 sor rögzítőfurat van, amelyek mindkét külső él hosszában futnak, valamint a gerendán van egy sor középső sor furat. Ezek a középső furatok is végigfutnak a gerenda hosszán, azonban ½ osztásközzel el vannak tolva a külső furatsoroktól. A rögzítőfuratok ilyen elrendezése számos összeszerelési lehetőséget tesz lehetővé. A 2x gerendák ideálisak a robot alváz, emelők és karok összeszereléséhez. Az összes sarokcsatlakozóval kompatibilisek, azonban a sarokcsatlakozók 2x-es verziója két csatlakozási pontot biztosít, ami jobb rögzítést biztosít az alkatrészek között.
| Robot alváz | Robot kar |
|---|---|
| |
|
A 2x2-es tengelyzáró lemezt gyakran összekeverik a 2x2-es gerendával. A legtöbb esetben ez nem probléma. Ha azonban a gerenda középső rögzítési furatát kell használni a csatlakozótűhöz, a leágazáshoz vagy a tengelyhez, akkor a 2x2-es gerendát kell választani, mivel ez a hely a zárólemezen egy négyzet alakú agy.
Speciális gerendák
A Specialty Beams egyedi formájú és szögletes gerendák. Vannak derékszögű, eltolt derékszögű és póló alakú gerendák, amelyek tömör 90 o sarkot biztosítanak. 30o, 45oés 60o szöggerendák állnak rendelkezésre, amelyek lehetővé teszik a VEX IQ épületrendszer számára, hogy számos lehetőséget kínáljon az összeszerelési szögekre.
Egy olyan összeállításban, amelyhez extra erőre van szükség, ezek a gerendák rétegesen összekapcsolhatók, ami jelentősen segíti őket a hajlításban és csavarodásban. A szögletes gerendák nagyon hasonlítanak egymásra, és könnyen tévesen azonosíthatók.

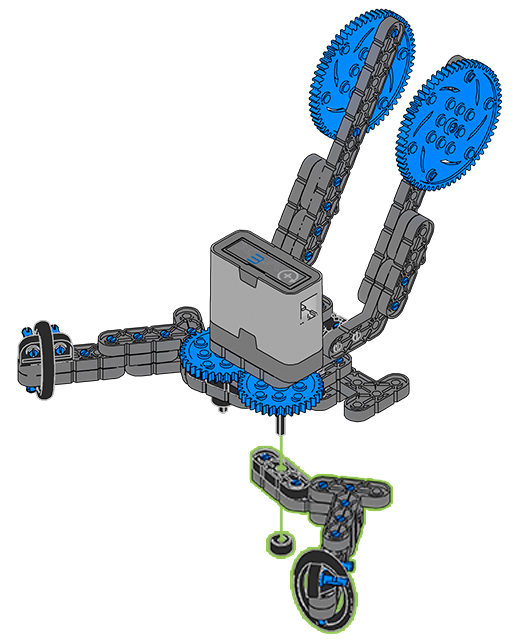

A sugár helyes azonosításának elősegítése érdekében hasznos lehet, ha a sugárnyalábot a készlet tartalma poszterén található illusztrációkkal egyezteti, vagy használja a VEX IQ robotépítési utasítások elején található ellenőrzési szög diagramot. A speciális gerendák számos különféle robotszerkezetben használhatók, például VEX IQ Brain felszereléséhez, karom építéséhez vagy horog létrehozásához, amellyel a robot a rúdról akaszthat.
| Szerelés VEX IQ Brain | Robot Claw | Akasztó kampó |
|---|---|---|
| |
|
|
Tányérok
A lemezek kiválóan alkalmasak a robot szerkezeti alátámasztására. Különféle hosszúságban és szélességben kaphatók. A lemezek rögzítési furatmintája megegyezik a 2x gerenda rögzítési lyuk mintájával. Ez a minta a rögzítőfuratok sora, majd a rögzítőlyukak sora, amely ½ osztással van eltolva. A lemezek ideálisak robottornyok, ekék építéséhez és minden olyan alkalmazáshoz, ahol erős szerkezeti elemre vagy nagy szerelési felületre van szükség.
| Robottorony | Szántó egy roboton |
|---|---|
| |
|
