V5 alátétek és távtartók használata

Az alátétek és távtartók különböző vastagságú rudak középső lyukkal, úgy méretezve, hogy egy tengely vagy csavar könnyen áthaladjon a lyukon.

A VEX EDR rendszerrel kapható alátétek fő célja, hogy interfészt biztosítsanak egy álló és egy forgó alkatrész között a súrlódás csökkentése érdekében. Például, ha egy alátétet helyeznek egy tengelyre a tengelycsapágy és a tengelyperem közé, az csökkenti a súrlódást az álló csapágy és a tengelyhez rögzített tengelyperem között, mivel szabadon forgó alkatrészt biztosít közöttük.

A távtartóknak számos célja van. Az egyik cél az, hogy a távtartók segítségével helyet lehet tartani két alkatrész között. Erre a térre azért lehet szükség, hogy egy olyan alkatrész, mint a forgó kerék, ne súrolja a szomszédos fémszerkezetet, vagy a távtartók helyet biztosítsanak a tengelyen lévő alkatrészek között. Például, ha távtartókat helyezünk el a szívógörgők között egy tengelyen, az hatékonyabb bevitelt biztosíthat a versenyjátékok számára.

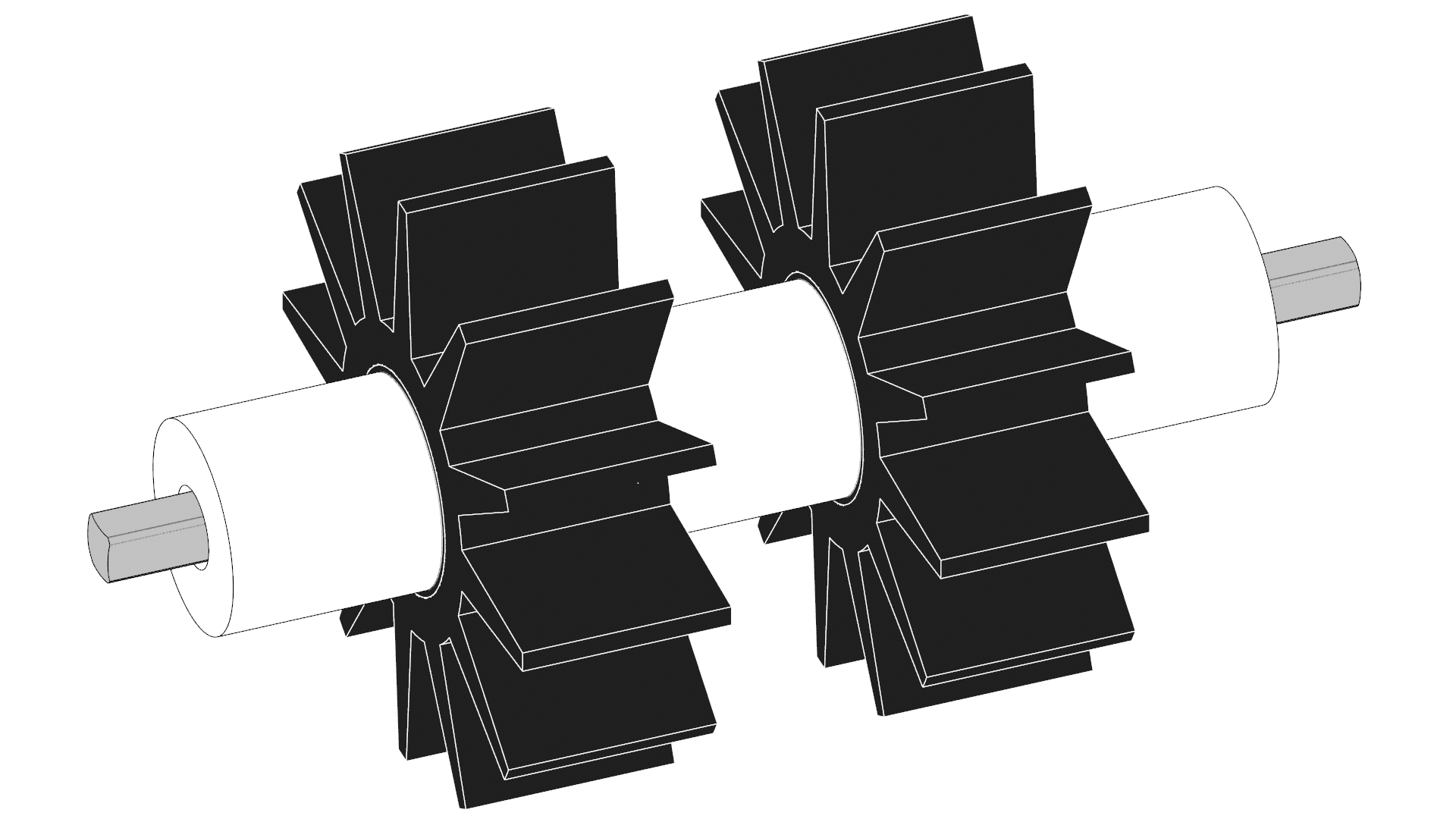

Beszívó görgő
file-vY4kYfM6lT.jpg file-rYwTUiVBvt.jpg

A távtartók másik célja, hogy megakadályozzák a csavarok és anyák túlhúzását, és ne deformálják a felszerelendő alkatrészt. A rögzítőfuratokkal rendelkező fogaskerekek és lánckerekek öntött középső agyat tartalmaznak, amely kinyúlik a fogaskerék vagy a lánckerék fogainál. A fogaskerék vagy lánckerék kerékre vagy fém szerkezeti elemre történő felszerelésekor a csavarokat a fogaskerék/lánckerék rögzítőnyílásain keresztül kell behelyezni, majd egy távtartót kell a csavarokra helyezni, mielőtt a csavarokat a kerékbe vagy a fém szerkezeti elembe behelyeznék. Ezeknek a távtartóknak legalább olyan szélesnek kell lenniük, mint a fogaskerék, különben a lánckerék agya kiáll. Ha ez nem történik meg, amikor a csavart a biztosítóanyával meghúzzák, lehetséges a csavar túlhúzása és a fogaskerék vagy a lánckerék deformációja.

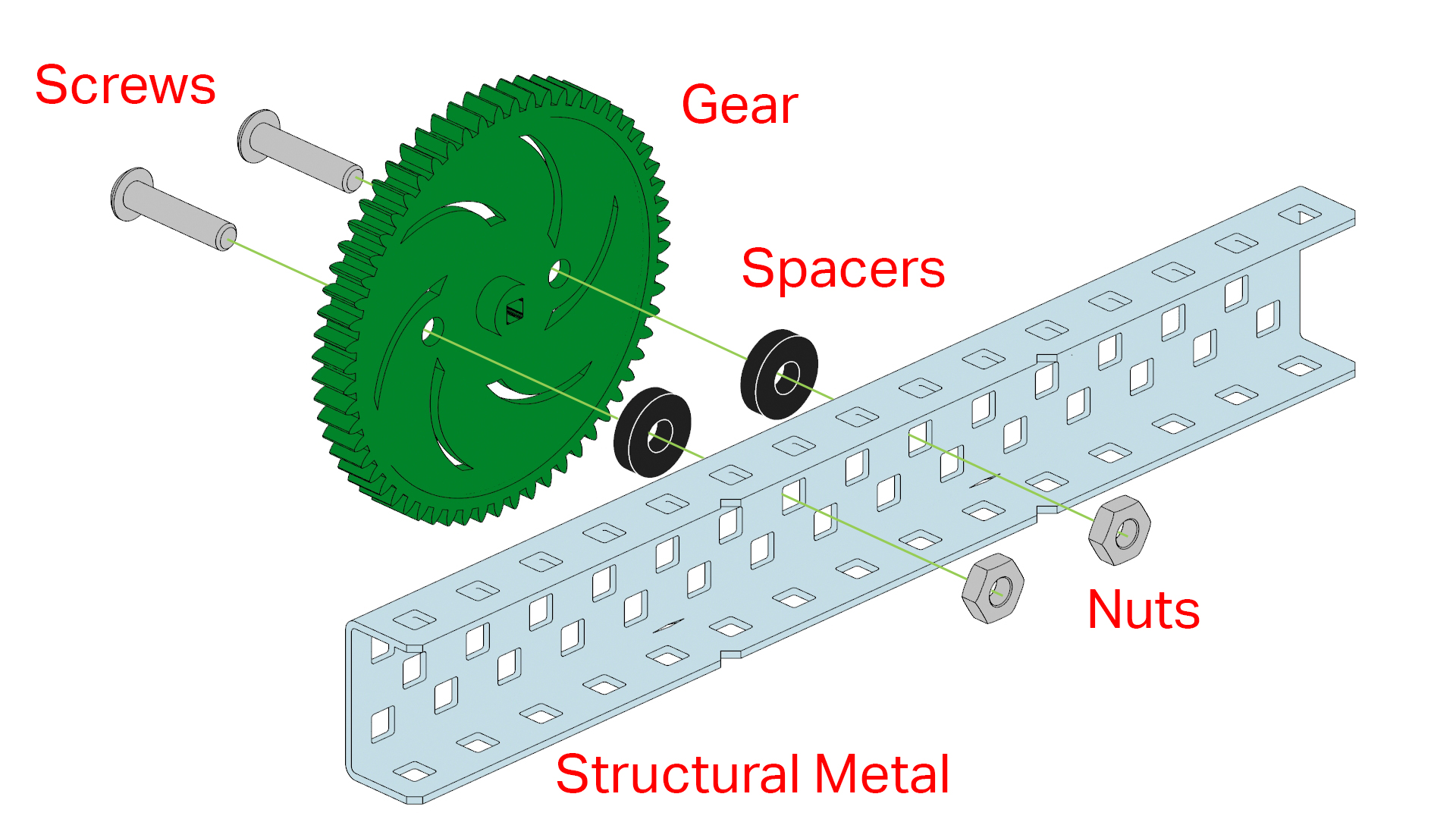

Példa egy fogaskerék távtartókkal való felszerelésére egy szerkezeti fémdarabra


A rendelkezésre álló alátétek és távtartók a következők:

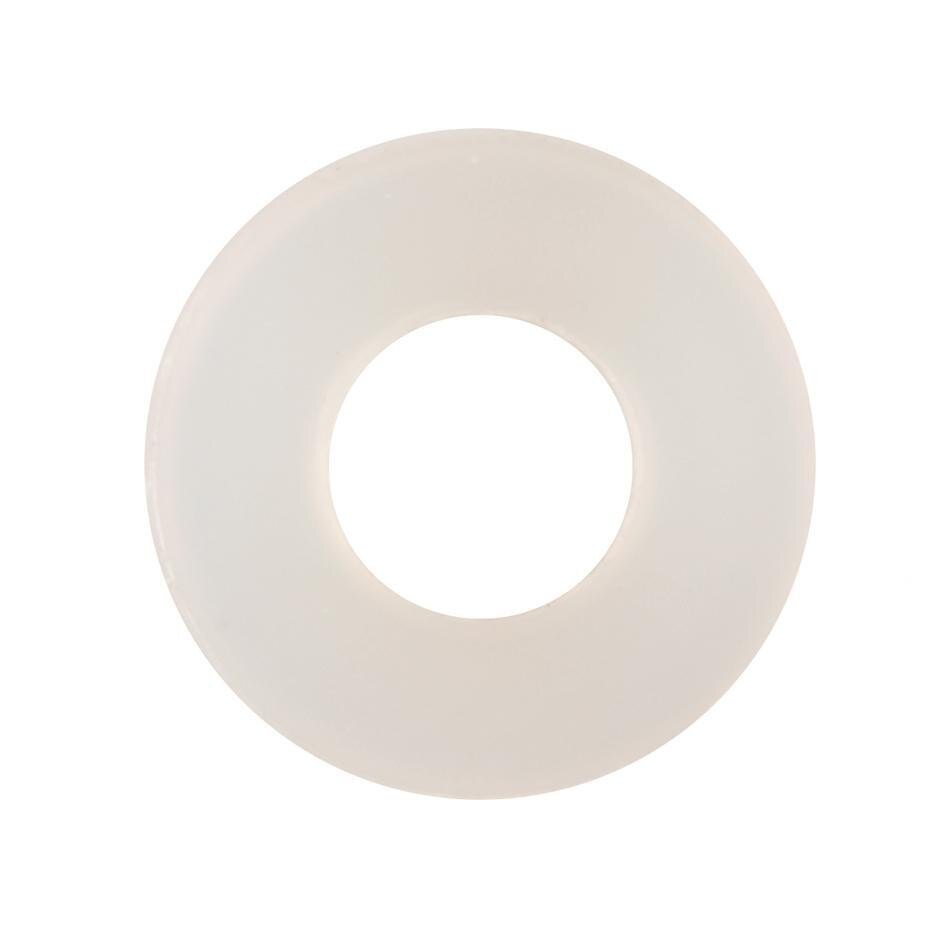

A teflon alátétek a legvékonyabbak az elérhető alátétek/távtartók közül, és alacsony súrlódási tényezővel rendelkeznek.

Az acél alátétek nagyon tartósak és jó univerzális alátétek.

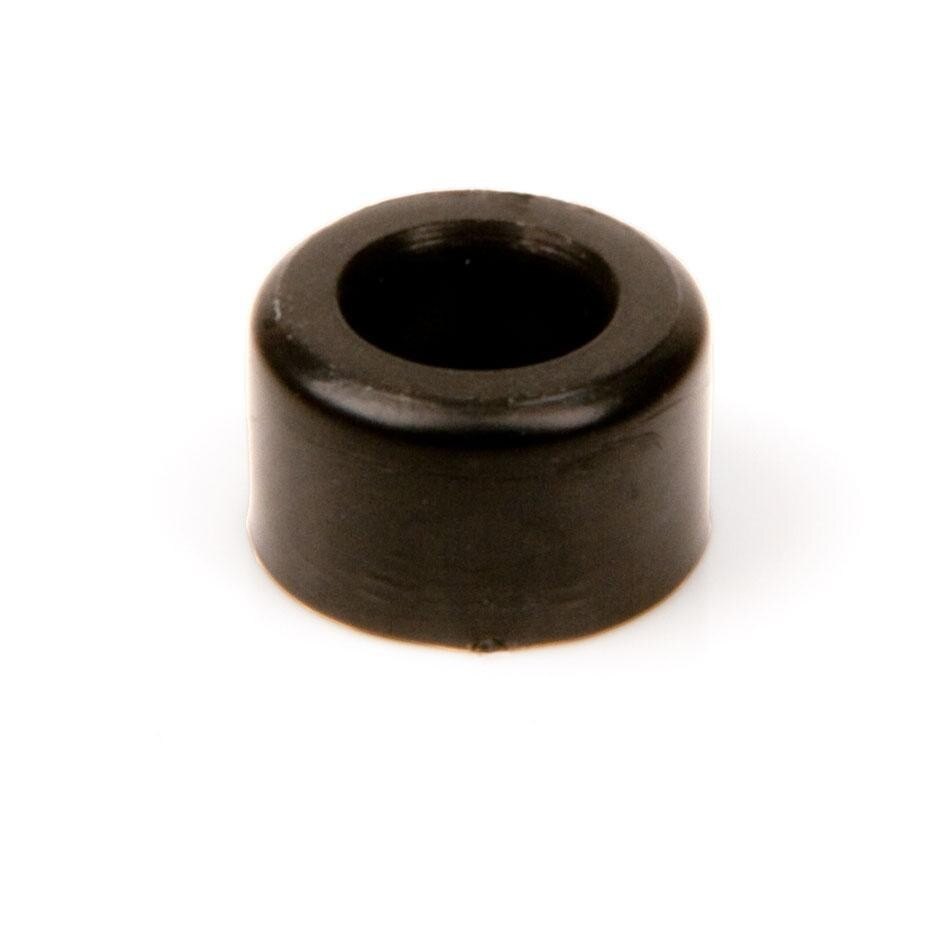

A műanyag távtartók kétféle vastagságban kaphatók: 4,6 mm és 8 mm. Ezek a fekete távtartók a legkisebb átmérőjűek a rendelkezésre álló távtartók közül, és ideálisak olyan alkalmazásokhoz, ahol nincs szükség annyi érintkezési felületre, például egy kerék és egy szerkezeti fémdarab közötti tengelyen. Ezek a távtartók jól használhatók egy szerkezeti fémdarab és a fogaskerék/lánckerék közötti csavaron lévő tér kitöltésére is, amikor a fent említett módon össze vannak szerelve.

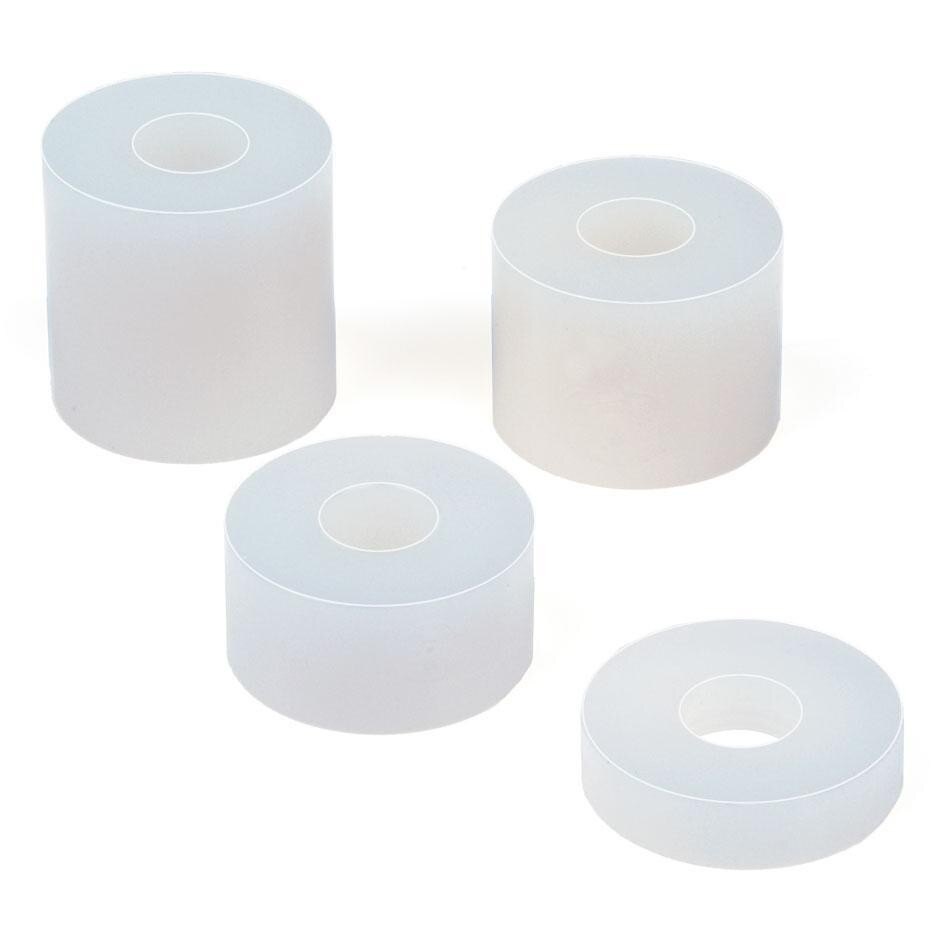

Nylon távtartók kaphatók ⅜” OD és 1⁄2” OD méretben. Mindkét fajta 4 különböző vastagságot tartalmazó fajtacsomagban kapható. Ezek a távtartók jól használhatók olyan alkalmazásokban, ahol nagyobb érintkezési felületről van szükség több támogatásra, például a torony és a robot karja közötti tengelyen lévő tér kitöltésére.

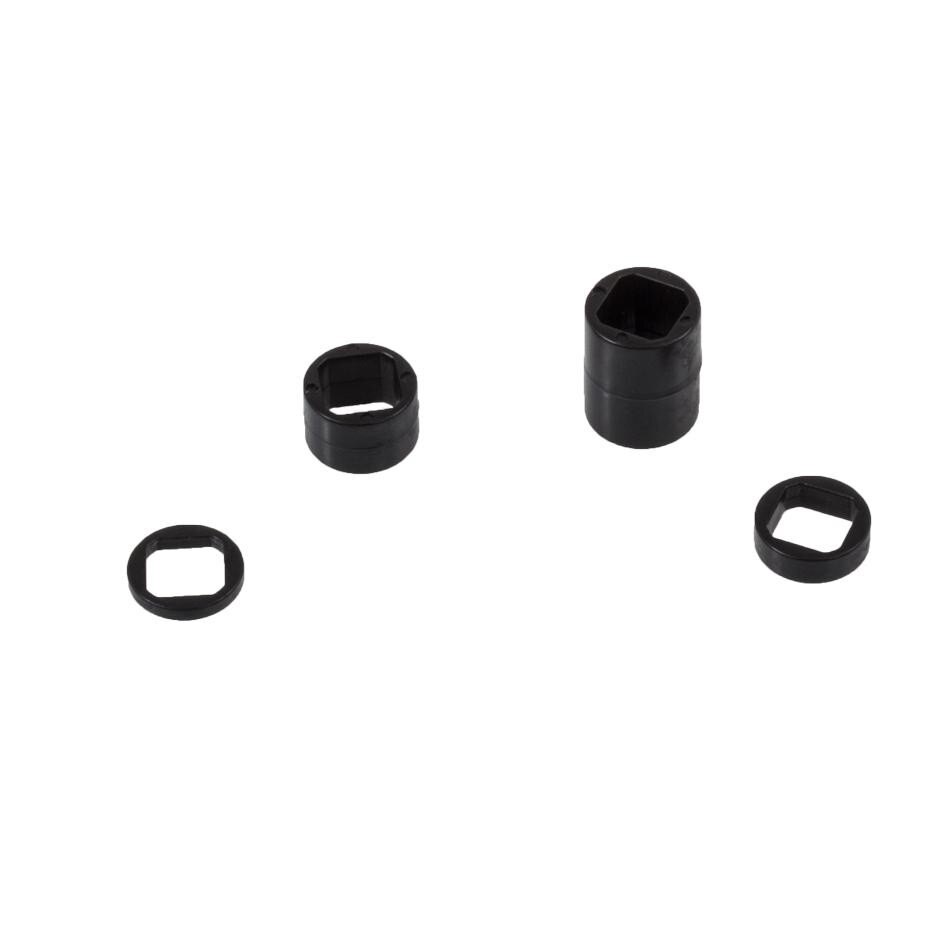

A nagy szilárdságú távtartók kifejezetten a nagy szilárdságú tengelyekhez készültek. A műanyag nagy szilárdságú távtartók nagy szilárdságú távtartó készletben kaphatók, amely 4 különböző vastagságú távtartót tartalmaz. A nagy szilárdságú távtartókon van egy középső lyuk, amelyet úgy alakítottak ki, hogy illeszkedjen a nagy szilárdságú tengelyhez, és nem forognak szabadon a tengelyen.

Teflon alátét Acél alátét Műanyag alátét Nylon távtartó Nagy szilárdságú távtartó
fájl-6ZMeKYOroI.jpg file-xV1XdcXOcJ.jpg file-3RfcrGuxGN.jpg file-2vYCJVmrc6.jpg fájl-OHTVQh3hlA.jpg

Megjegyzés: A VEX Robotics Competition játékszabályt tartalmaz a „nem VEX csavarokra”, amely lehetővé teszi a kereskedelemben kapható 4-es, 6-os, 8-as, M3-as, M3.5-ös vagy M4-es csavarokat legfeljebb 2” (50,8 mm) hosszúságig ( névleges) és bármely kereskedelemben kapható anya, alátét és/vagy távtartó (legfeljebb 2” / 50,8 mm hosszú) ezekhez a csavarokhoz

Kereskedelmi forgalomban kaphatók reteszelő alátétek, például az osztott reteszelő alátétek és a fogrögzítő alátétek, amelyek hatlapú anyákkal használhatók, hogy megakadályozzák az anyák kilazulását. Ezen kívül számos más típusú és méretű alátét és távtartó is kapható a kereskedelemben.

Kerekek és egyéb mozgatható hardverek megvásárolhatók a https://www.vexrobotics.com/vexedr/products/motioncímen.
