Clawbot akkumulátor – Váltson át V5-re – VEX könyvtár

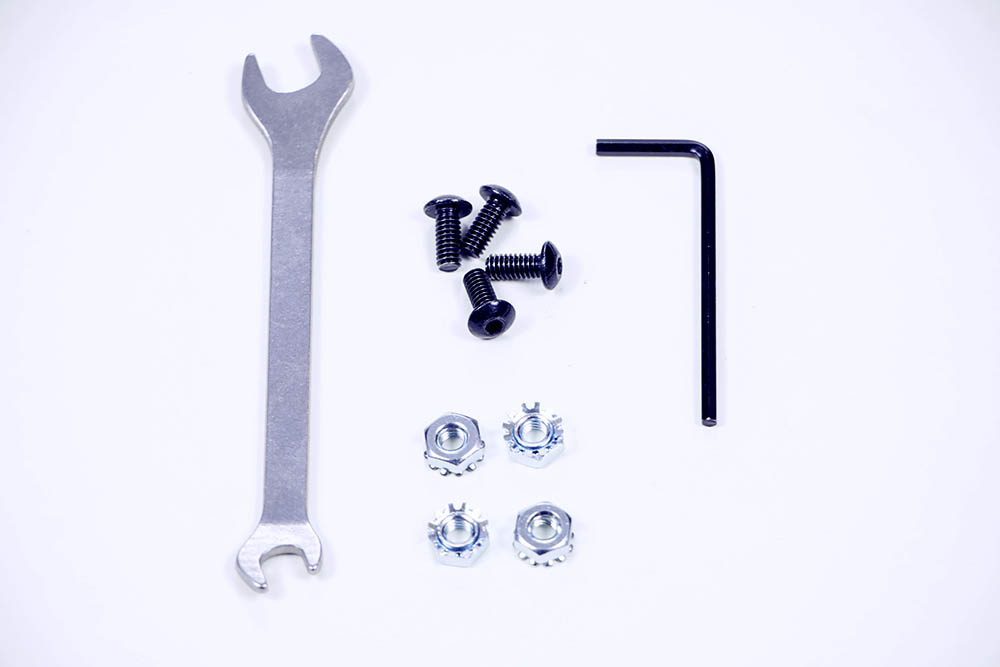

1. lépés: Gyűjtse össze a szükséges alkatrészeket, és vegye ki az EDR akkumulátort

A VEX Cortex mikrokontroller képe, amely bemutatja annak kialakítását és elrendezését, amely a VEX Robotics projektek hardver erőforrásainak részét képezi, kiemelve az érzékelőkkel és motorokkal való integrációt oktatási és versenyképes alkalmazásokhoz.

A következő elemekre lesz szüksége:
- (1) V5 robot akkumulátor (nem látható)
- (1) V5 robot akkumulátor kábel (nem látható)
- (2) V5 akkumulátor kapcsok (nem látható)
- (4) #8-32 x 1/2" csavarok
- (4) #8-32 Keps Nuts
- (1) 11/32" csavarkulcs
- (1) 3-32" imbuszkulcs
- Egy beépített VEX EDR Clawbot (nem látható)
Ha be szeretné kötni az akkumulátort, akkor a V5 Robot Brain-re is szüksége lesz a robotra szerelve.
Használja a csavarkulcsot és az imbuszkulcsot a VEX EDR akkumulátorszíjak és a 7,2 V-os NiMH robotakkumulátor eltávolításához, mielőtt folytatná.

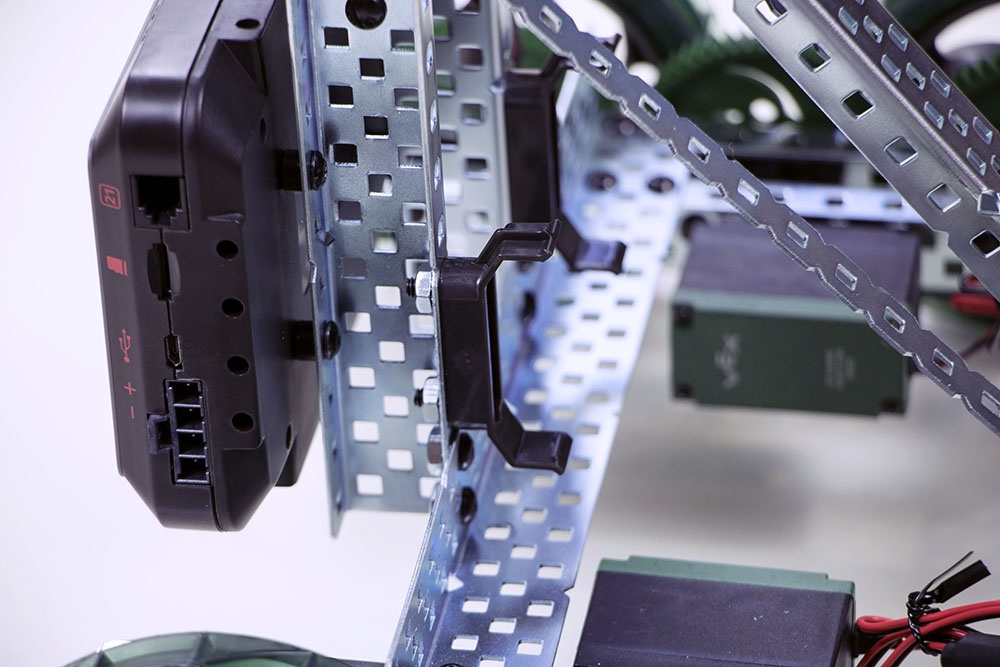

2. lépés: Szerelje fel a V5 akkumulátorkapcsokat

A VEX Cortex mikrokontroller hardverkomponenseit bemutató kép, amely a VEX Robotics dokumentációjában a Cortex kategóriához kapcsolódó különféle érzékelőket és motorokat mutat be robotikai projektekhez.

Szerelje fel a két V5-ös akkumulátorkapcsot a Clawbot kar belső falszerkezetének aljára.

3. lépés: Rögzítse a V5 robot akkumulátort a kapcsokba

A VEX Cortex mikrokontroller hardverkomponenseinek diagramja, amely a robotikai projektek csatlakozásait és elrendezését szemlélteti, a VEX Robotics Cortex kategória erőforrásainak részeként.

Nyomja be az akkumulátort a kapcsokba, amíg nem hallja és érzi, hogy a helyére kattan.

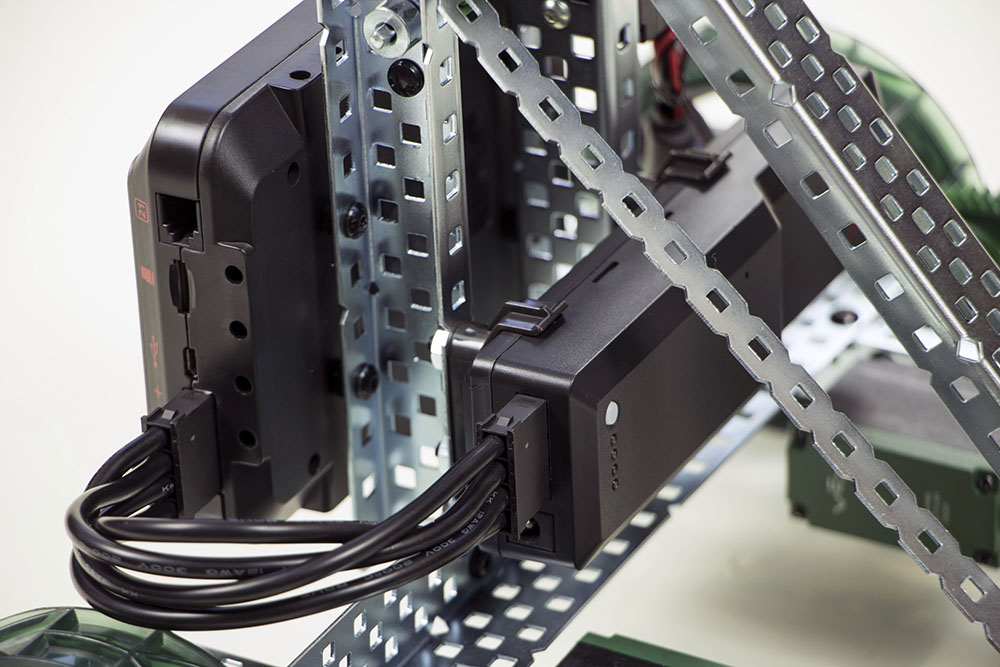

4. lépés: Csatlakoztassa a V5 robot akkumulátort

Egy VEX Cortex mikrokontroller képe, amely bemutatja a robotikai projektek hardver erőforrásaihoz kapcsolódó tervezését és jellemzőit, beleértve a programozást és az érzékelőkkel és motorokkal való integrációt.

Csatlakoztassa az akkumulátort a V5 Robot Brainhez az akkumulátorkábellel.
Az akkumulátor felszerelésére és bekötésére vonatkozó részletesebb utasításokért lásd aV5 Clawbot építési útmutatót.
