3-vezetékes eszközök konfigurálása a VEXcode Pro V5-ben

Amikor a VEXcode Pro V5-tel kezdi a programozást, az érzékelő és a 3 vezetékes eszköz parancsai nem jelennek meg a Command Reference-ben, amíg nincs konfigurálva.

Íme a különböző lehetőségek a 3-vezetékes eszköz konfigurálásakor:

  • 3 vezetékes eszköz hozzáadása
  • 3 vezetékes eszköz portszámának módosítása
  • 3 vezetékes eszköz átnevezése
  • 3 vezetékes eszköz törlése

A cikk végén is szerepel:

  • VEX Motor-393 konfigurálása

3 vezetékes eszköz hozzáadása


Egy eszköz konfigurálásához kattintson a Robot konfiguráció gombra a Robot konfiguráció ablak megnyitásához.A Robot konfigurációs ablak használatához egy projektnek nyitva kell lennie.


Válassza az „Eszköz hozzáadása.

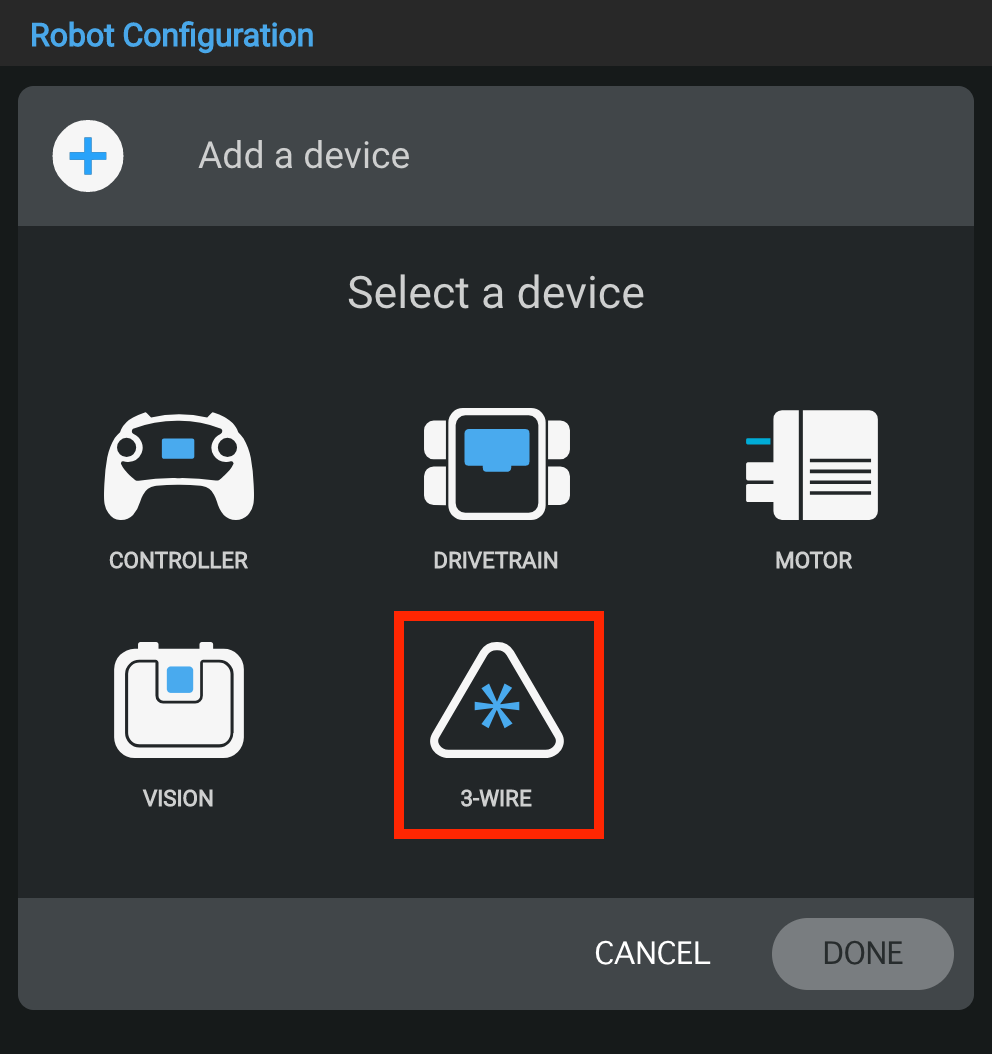

Válassza ki a 3 vezetékes eszközöket.

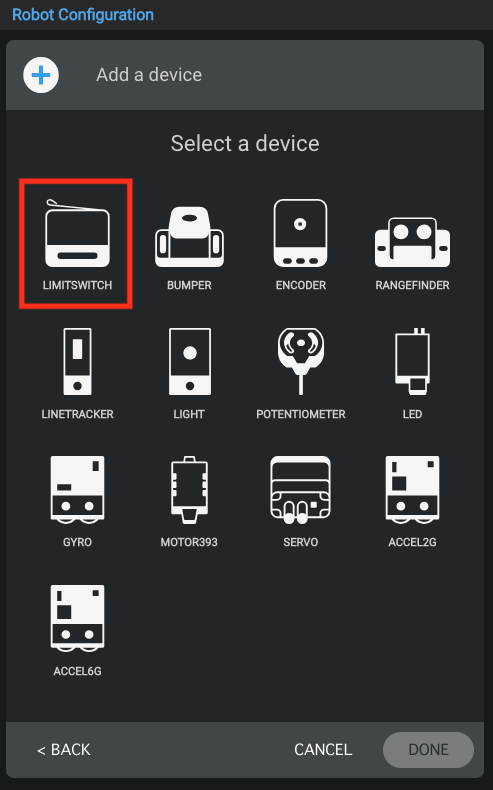

Válassza ki a használt 3 vezetékes eszközt. Ez a példa egy határkapcsolót mutat be.

Megjegyzés: 3 vezetékes eszközök közé tartozik a végálláskapcsoló, a lökhárító kapcsoló, a kódoló, a távolságmérő, a vonalkövető, a lámpa, Potenciométer, LED, giroszkóp,  Motor-393, szervo, gyorsulásmérő-2G és gyorsulásmérő-6G. Minden eszköz ugyanazt a konfigurációs folyamatot követi, egy további lépéssel a Motor-393 esetében. További részletekért lásd a cikk alját.

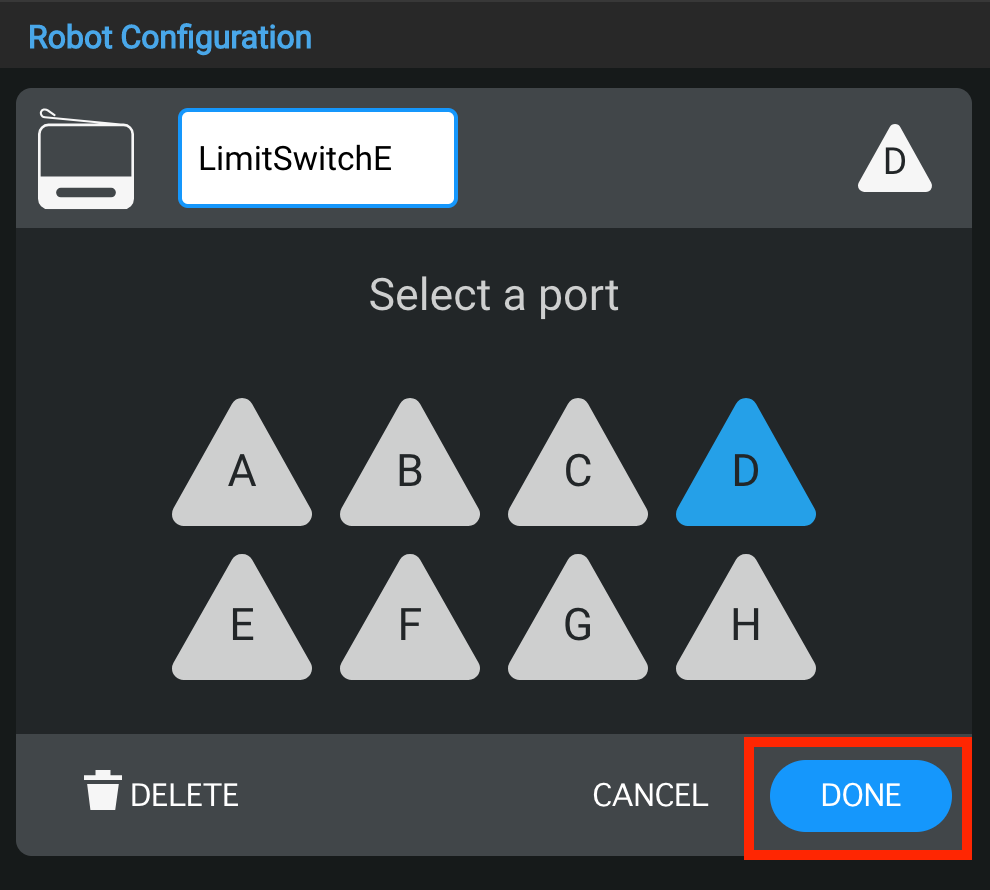

Válassza ki, hogy az eszköz melyik porthoz csatlakozik a VEX V5 Brain-en. A más eszközökhöz már konfigurált portok nem lesznek elérhetők. Miután kiválasztotta a portot, válassza a „Kész” lehetőséget, hogy elküldje az eszközt a konfigurációnak, vagy a „Mégse” lehetőséget, hogy visszatérjen a Robotkonfiguráció ablakba.

Megjegyzés: A „Mégse” választása visszavonja az eszközön végzett összes módosítást, és nem lesz része a konfigurációt.


3 vezetékes eszköz portjának megváltoztatása

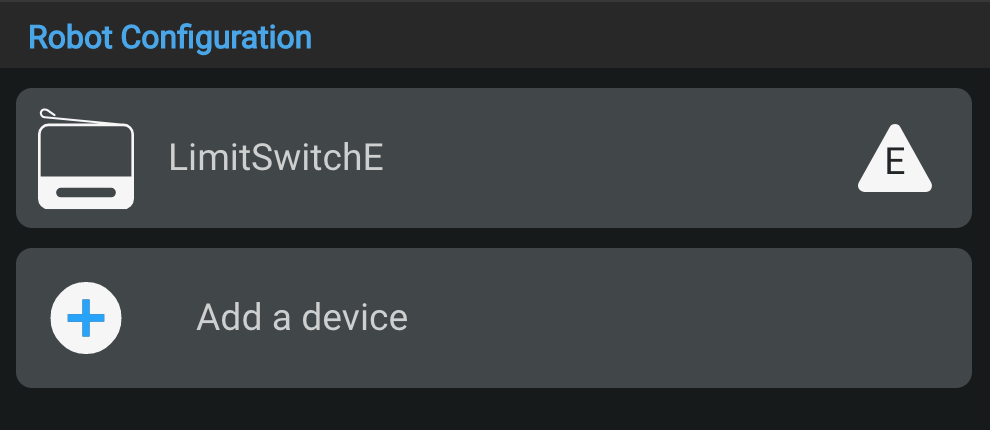

Módosíthatja a 3 vezetékes eszköz portszámát a 3 vezetékes eszköz kiválasztásával a Robot konfigurációs ablakban.

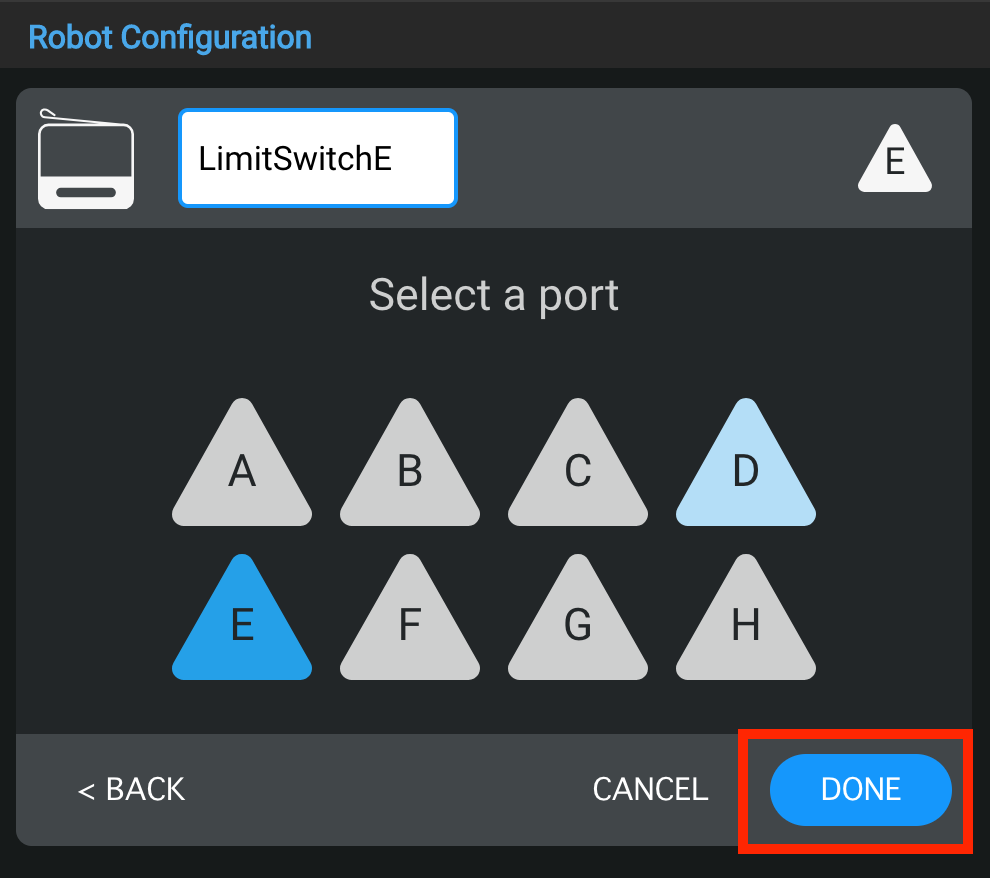

Válasszon egy másik portot a Port Selection képernyőn, és a port száma kékre vált. Ezután válassza a „Kész” lehetőséget a módosítás elküldéséhez.


3 vezetékes eszköz átnevezése

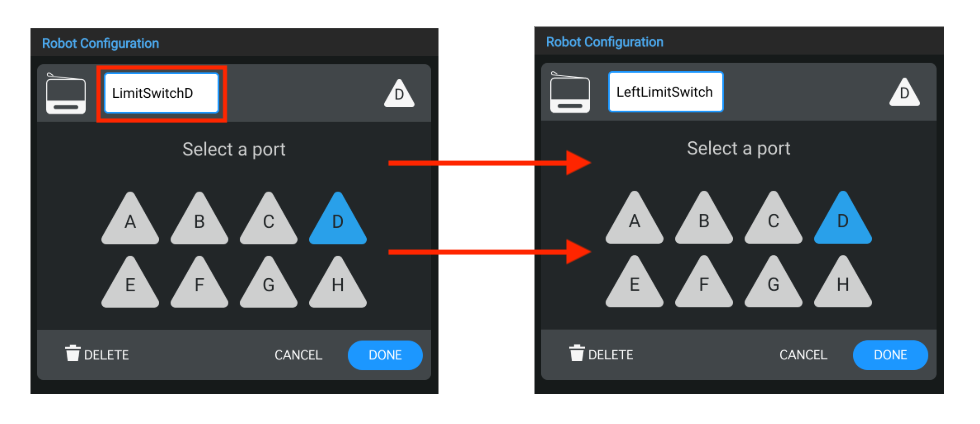

A 3 vezetékes eszközt át is nevezheti, ha módosítja a nevet a Port kiválasztása ablak tetején található szövegmezőben. Ha érvénytelen nevet választ, a szövegmező narancssárgával jelzi ezt. Ezután válassza a „Kész” lehetőséget, hogy elküldje az eszköz módosításait a konfigurációban.

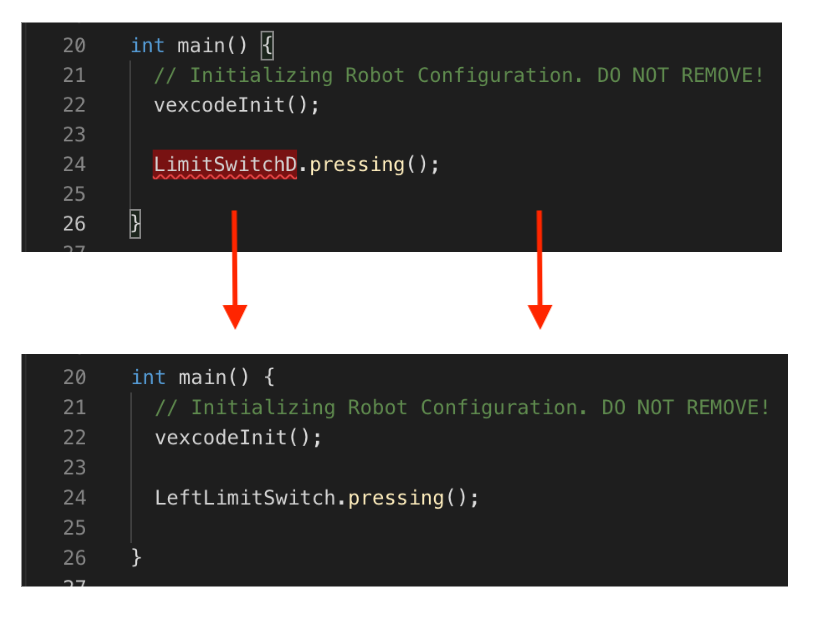

Ha megváltoztatja a projektben már használt 3 vezetékes eszköz nevét, frissítenie kell az eszköz nevét a parancsban az új névre.



3 vezetékes eszköz törlése

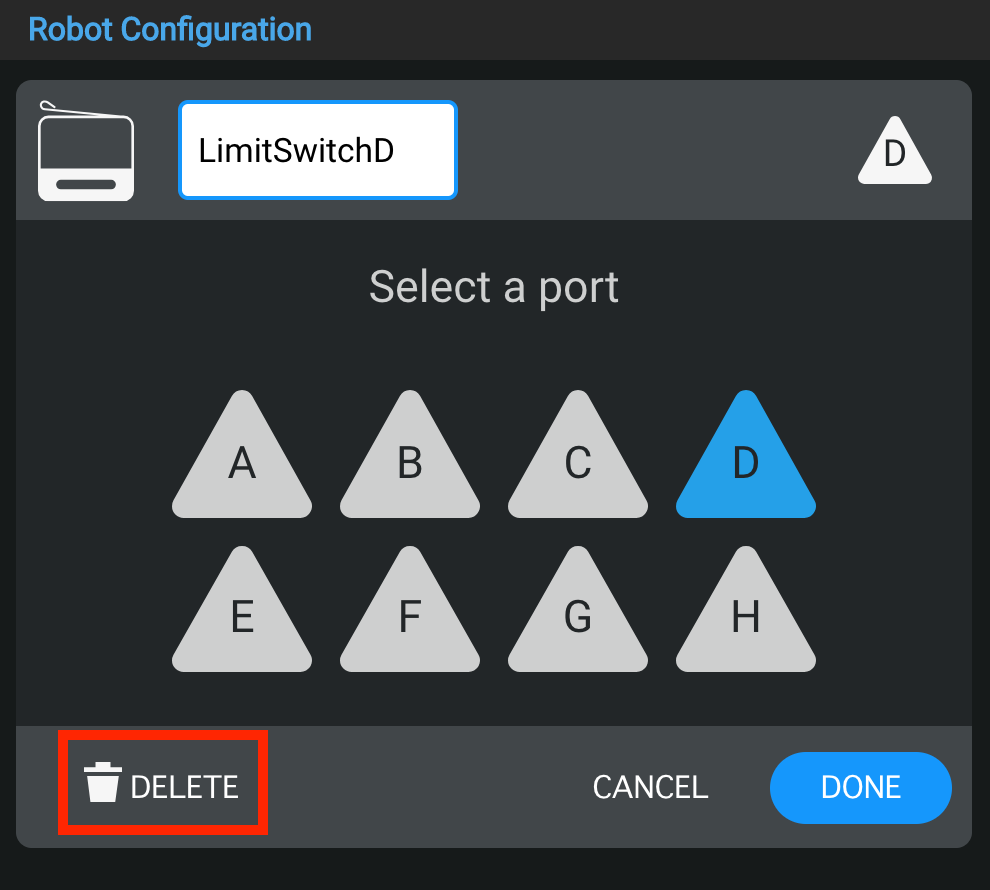

A 3 vezetékes eszközök a Port Selection ablak alján található „Törlés” opció kiválasztásával is törölhetők.

Megjegyzés: Ha töröl egy 3 vezetékes eszközt, amely már használatban van a projektben, a projekt létrehoz egy hibaüzenetet okoz, ha addig próbálja meg letölteni, amíg a törölt eszközt használó parancsokat is nem törli.


VEX Motor-393 konfigurálása

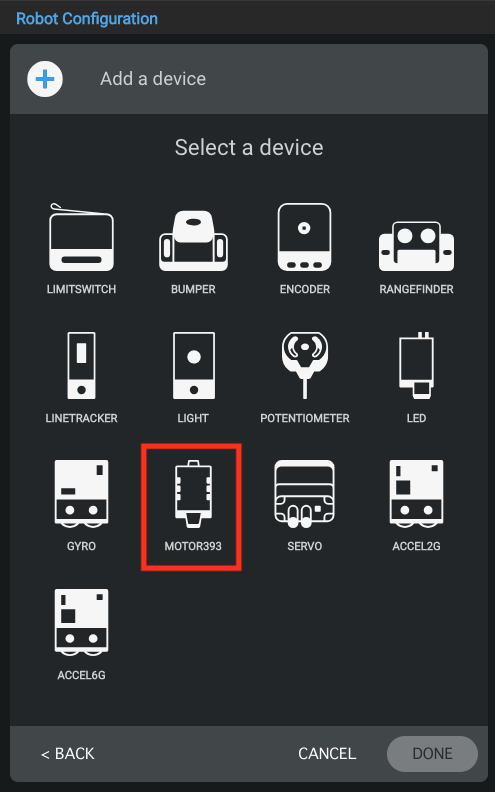

Válassza ki a VEX Motor-393-at az eszközök listájából.

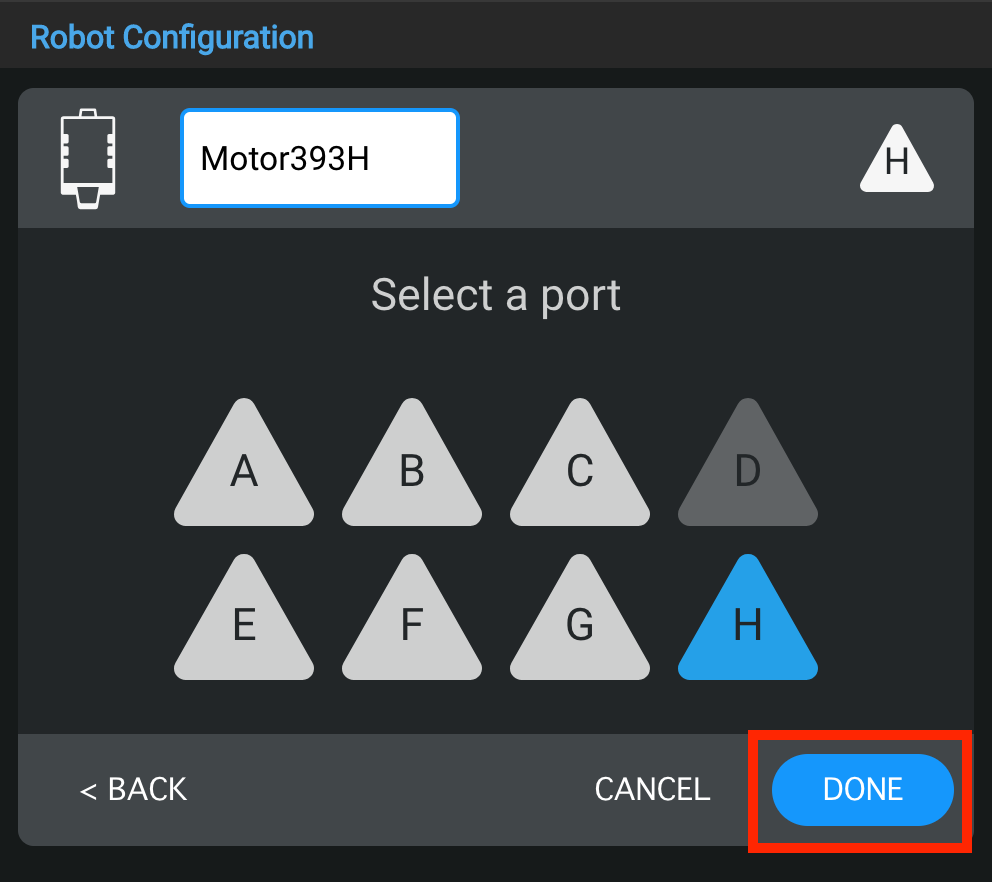

Válasszon egy portot a Motor-393 számára.

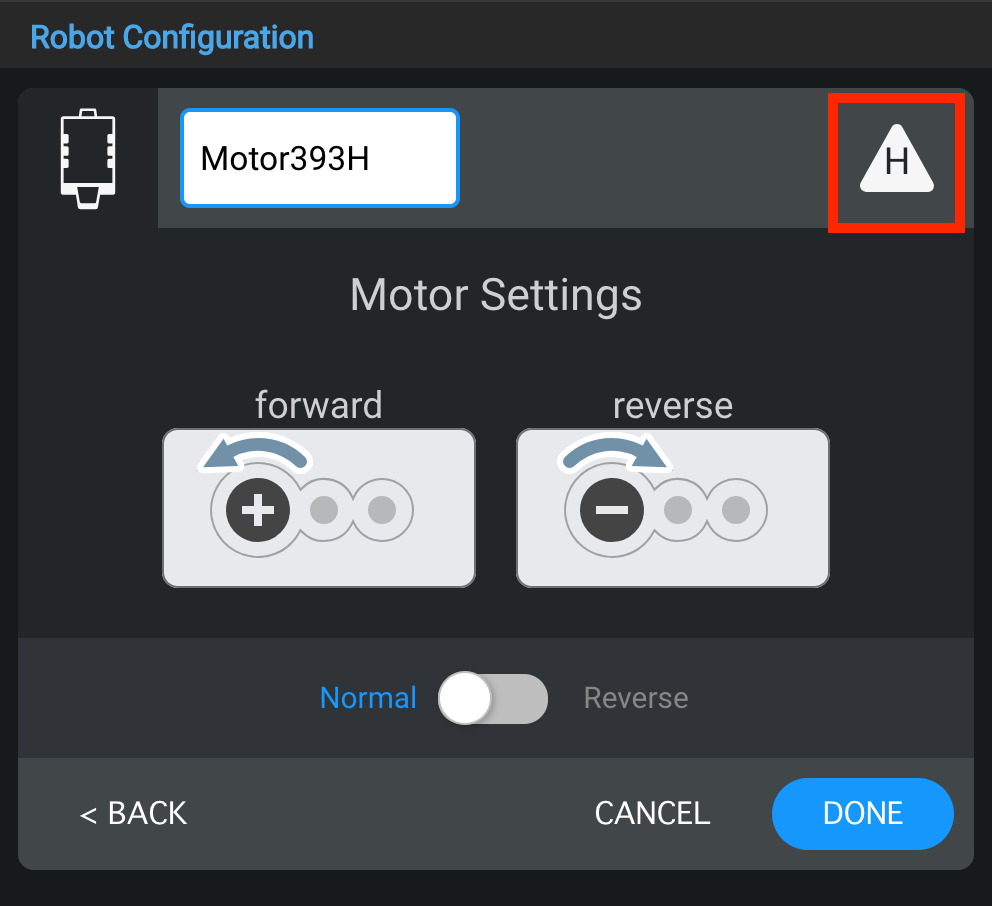

A port kiválasztása után ez a Motorbeállítások ablak lehetővé teszi a Motor-393 további konfigurálását az alábbiak szerint:

  • A név megváltoztatása
  • Port megváltoztatása
  • Irányváltás

A további konfigurációkkal kapcsolatos további információkért tekintse meg az alábbi lehetőségeket.

A Motor-393 nevének megváltoztatása.


Motor-393 portjának megváltoztatása.

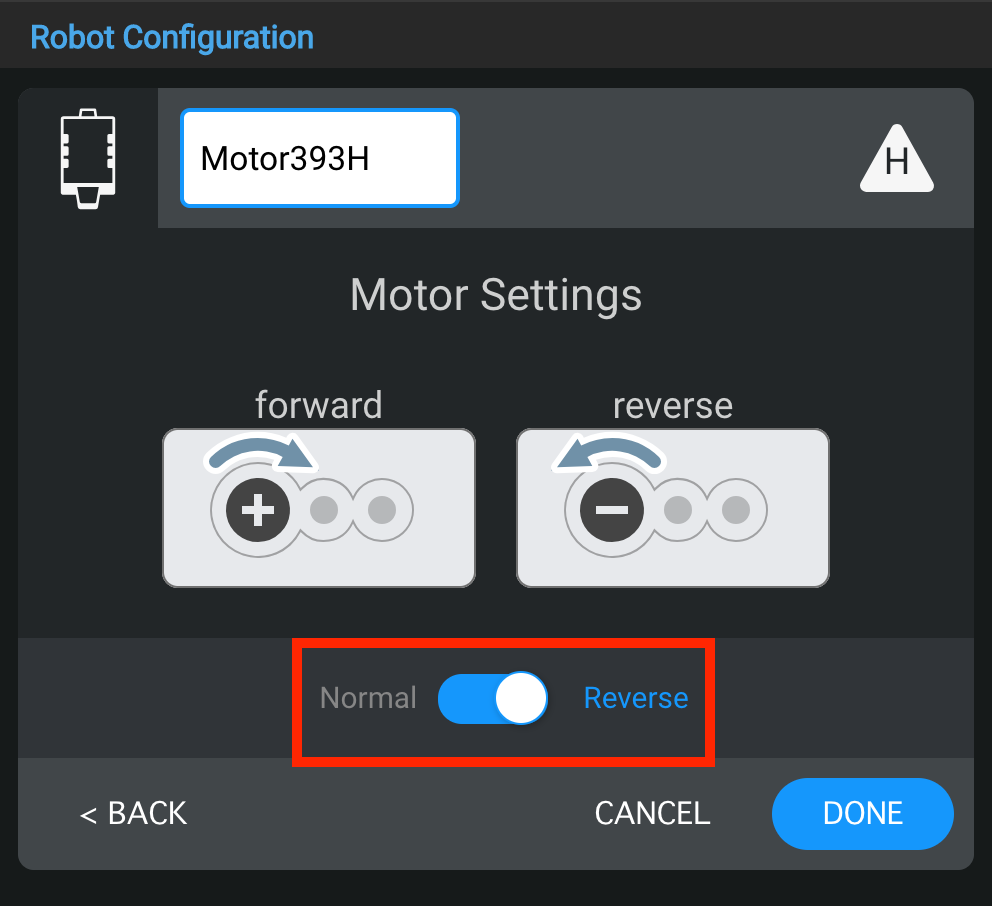

A Motor-393 irányának megváltoztatása.
