A V5 3-vezetékes lökhárító kapcsoló felszerelése és bekötése v2 – VEX könyvtár

Gyűjtsd össze a szükséges alkatrészeket

A V5-ös robotika érzékelőinek beállítását és csatlakoztatását bemutató diagram, amely bemutatja a különböző szenzortípusokat és azok elhelyezését a projektekben történő optimális működés érdekében.

Készítse elő a következő részeket:

(2) Lökhárító-kapcsolók v2
(4) #8-32 x 1/2" csavarok
(4) #8-32 Keps Nuts
(1) 5-64" imbuszkulcs
(3) 4 hüvelykes cipzárak
(1) Nyitott végű csavarkulcs (opcionális)

MEGJEGYZÉS: A lökhárítókapcsolók felszerelése és bekötése könnyebb lesz, ha a V5-ös akkumulátorkapcsok üresek, mert az akkumulátort eltávolították.

Helyezze el a lökhárító kapcsolóit

A szenzorok V5-ös robotikában való használatát szemléltető diagram, amely bemutatja a különböző szenzortípusokat és azok kapcsolatait a V5-ös agyvel, feliratozott komponensekkel a szenzorintegráció egyértelmű megértése érdekében.

Helyezzen két csavart minden lökhárító kapcsolóba a VEX logó felett.

Helyezze be az egyes lökhárító-kapcsolókat tartó két csavart a leghátsó C-csatorna gerenda végétől számított harmadik és negyedik lyukba.

MEGJEGYZÉS: A csavarokat a lökhárító kapcsoló mindkét oldalára is el lehet helyezni, hogy eltérő tájolással vagy más helyekre rögzítse őket.

Rögzítse a csavarokat a helyükre a négy Keps anyával

A V5 robotikai rendszer érzékelőinek beállítását és konfigurálását bemutató diagram, kiemelve a hatékony használat érdekében kulcsfontosságú alkatrészeket és csatlakozásokat.

MEGJEGYZÉS: A csavarok ne legyenek túl szorosak, mert a lökhárító kapcsoló műanyaga megrepedhet.

Vezesse a vezetékeket a ház körül

A V5-ös robotika érzékelőinek beállítását és használatát bemutató diagram, beleértve a feliratozott alkatrészeket és csatlakozásokat az optimális teljesítmény érdekében.

Vezesse a vezetéket a bal lökhárító kapcsolótól a V5 akkumulátorkapcsok mellett.

Vezesse a vezetéket a V5 Robot Brain oldalán lévő második akkumulátorkapocs köré a három vezetékes porttal.

Ne vezesse át a vezetéket a C-csatorna gerendán, ahol a kerék fel van szerelve.

Vezesse a vezetéket a jobb oldali lökhárító kapcsolóból közvetlenül oda, ahol a bal lökhárító kapcsoló vezetéke van úgy, hogy mindkét csatlakozó az agy azon oldalán legyen, ahol a három vezetékes port található.

MEGJEGYZÉS: A lökhárító kapcsoló vezetékei bárhol elhelyezhetők, ahol a legjobb, ha nem húzódnak vagy akadnak el működés közben.

Használjon cipzárt a bal oldali lökhárító kapcsoló vezetékének rögzítéséhez

A V5 robotikai rendszer különböző érzékelőinek beállítását és csatlakoztatását bemutató diagram, kiemelve az érzékelőtípusokat, portokat és vezetékeket a robotikai projektekben való hatékony használat érdekében.

Fűzzen egy cipzárt a bal lökhárító kapcsoló vezetéke köré a C-csatorna gerendán, hogy az ne kerüljön az akkumulátor útjába.

MEGJEGYZÉS: Ne húzza meg teljesen a cipzárt, amíg a vezetékeket nem csatlakoztatta az agyhoz.

Használjon cipzárt, hogy mindkét vezetéket a helyén tartsa az akkumulátorkapocs felett

A V5-ös robotikában a szenzorok beállítását és használatát bemutató diagram, amely bemutatja a különböző érzékelőtípusokat és azok kapcsolatait a V5-ös agyvel a robotikai projektek jobb funkcionalitása érdekében.

Fűzzen egy második cipzárt a bal és a jobb lökhárító kapcsoló vezetékei köré jó helyen az akkumulátorkapocs felett, hogy ne lógjanak le, és ne akadályozzák más alkatrészeket.

MEGJEGYZÉS:Ne húzza meg teljesen a cipzárt, amíg a vezetékeket nem csatlakoztatta az agyhoz.

Az utolsó cipzárral tartsa a helyén a jobb oldali lökhárító kapcsoló vezetékét

A V5-ös robotikában az érzékelők beállítását és használatát bemutató diagram, amely feliratozott alkatrészeket és csatlakozásokat tartalmaz, hogy jobban megértsék az érzékelők integrációját.

Vezesse a jobb lökhárító kapcsoló vezetékét a C-csatorna sugár mentén és az agyon túl, majd vissza a három vezeték portja felé.

Fűzze az utolsó cipzárt a megkettőzött huzal köré és a C-Channel gerendán keresztül, hogy távol tartsa a többi alkatrésztől.

MEGJEGYZÉS:Ne húzza meg teljesen a cipzárt, amíg a vezetékeket nem csatlakoztatta az agyhoz.

Csatlakoztassa a lökhárító kapcsolóit a három vezetékes porthoz, és fejezze be

A V5 robotikai rendszer érzékelőinek beállítását és csatlakoztatását bemutató diagram, amely bemutatja a különböző szenzortípusokat és azok elhelyezését a robotikai alkalmazások optimális teljesítménye érdekében.

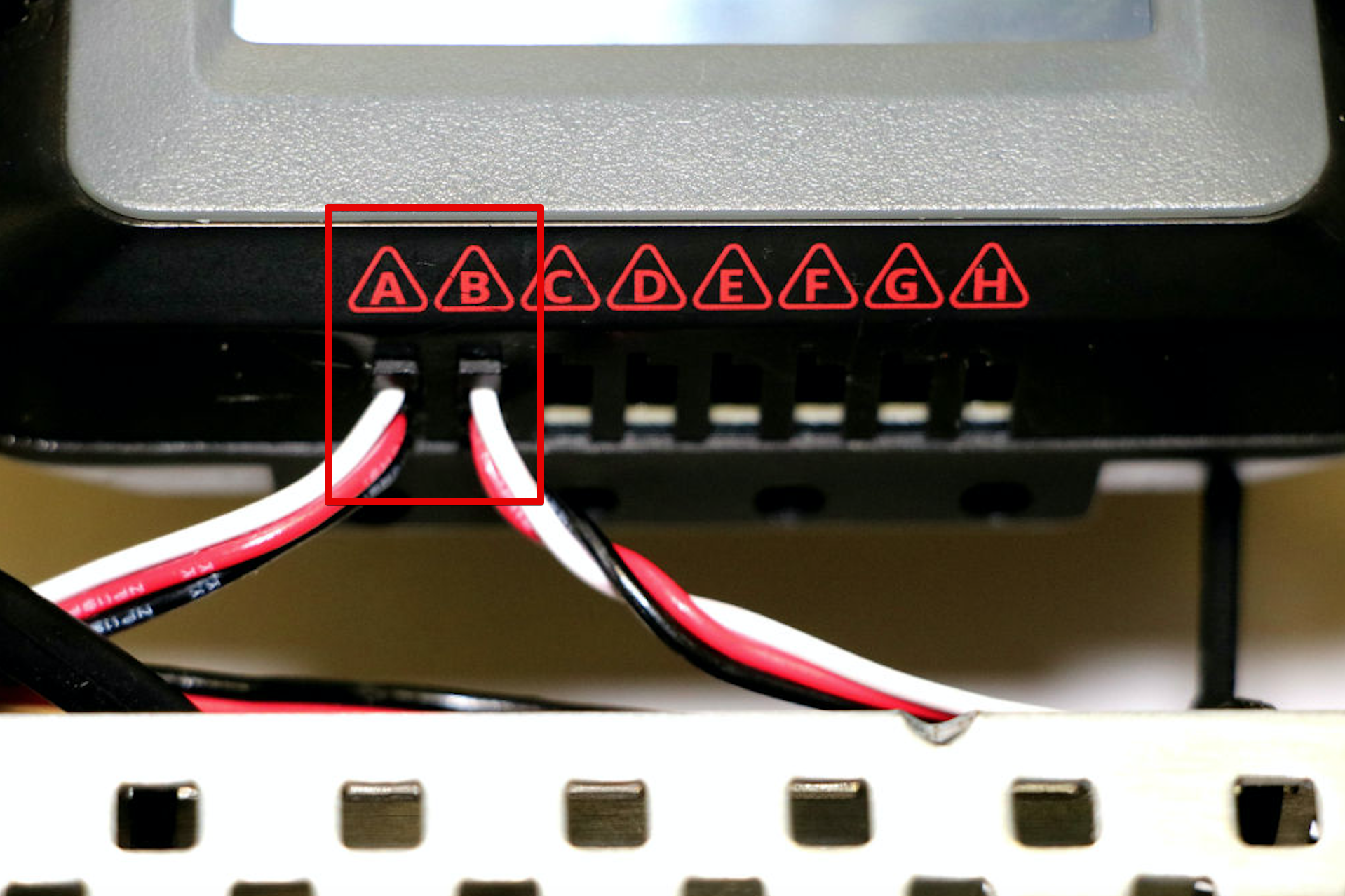

Csatlakoztassa a bal lökhárító kapcsoló vezetékét az A porthoz, a jobb lökhárító kapcsoló vezetékét pedig a B porthoz.

Húzza meg teljesen a cipzárakat, hogy biztonságosak legyenek, majd vágja le a felesleges műanyagot.

Helyezze vissza a V5 akkumulátort a kapcsokba, és csatlakoztassa újra az akkumulátort az agyhoz.

MEGJEGYZÉS: Címke (szalag, matricák stb.) használható az érzékelőn vagy bármely vezetékes komponensen, hogy feljegyezze, hogy melyik porthoz csatlakozik.
