V5-ös összeállítás kiválasztása

Egyes robotikai játékoknak van olyan játékeleme, ahol versenyelőny van a játéktárgyak dobása terén. Ezeket a szerelvényeket általában közvetlenül a robot alvázához rögzítik.

Általában motorral, fogaskerekes motorral vagy lánckerékrendszerrel vagy pneumatikus hengerrendszerrel aktiválják őket. Az aktív dobó manipulátorokat gyakran érzékelőkkel párosítják, hogy segítsék a dobást. Az összeszerelésük is sok tervezést és időt igényel.

Ezek a manipulátorok általában egy felszedő és átadó rendszerből és egy dobórendszerből állnak, mint például:

Görgős szívónyílások és szállítószalagok

Görgős szívónyílások és szállítószalagok mozgassa a játékfigurákat a játékmezőről a robotba és általában egy másik manipulátorba.

Ezeket a manipulátorokat motorral vagy fogaskerék-/lánckerekes rendszerrel rendelkező motorral aktiválják.

Görgőbemenetek szívógörgők vagy kerekek segítségével szerelhetők össze.

Egyedi szerelvény a görgős bemenetekhez készíthető nagy szilárdságú lánckerekekkel, amelyek a lánckerekek és a gumiszalagok közötti fesztávolsággal vannak rögzítve, latex csövekkel és/vagy a lánckerékkészletek között futó csúszásgátlóval, hogy görgőt hozzanak létre. A tengelyre egymás mellett meghúzott cipzárak sorozata is hatékony szívóhengert készíthet, ha a játékdarabokat bekeféli a robotba.

A görgős bemenetek általában gyorsabban pörögnek, mint ahogy a robot előre tud mozdulni.

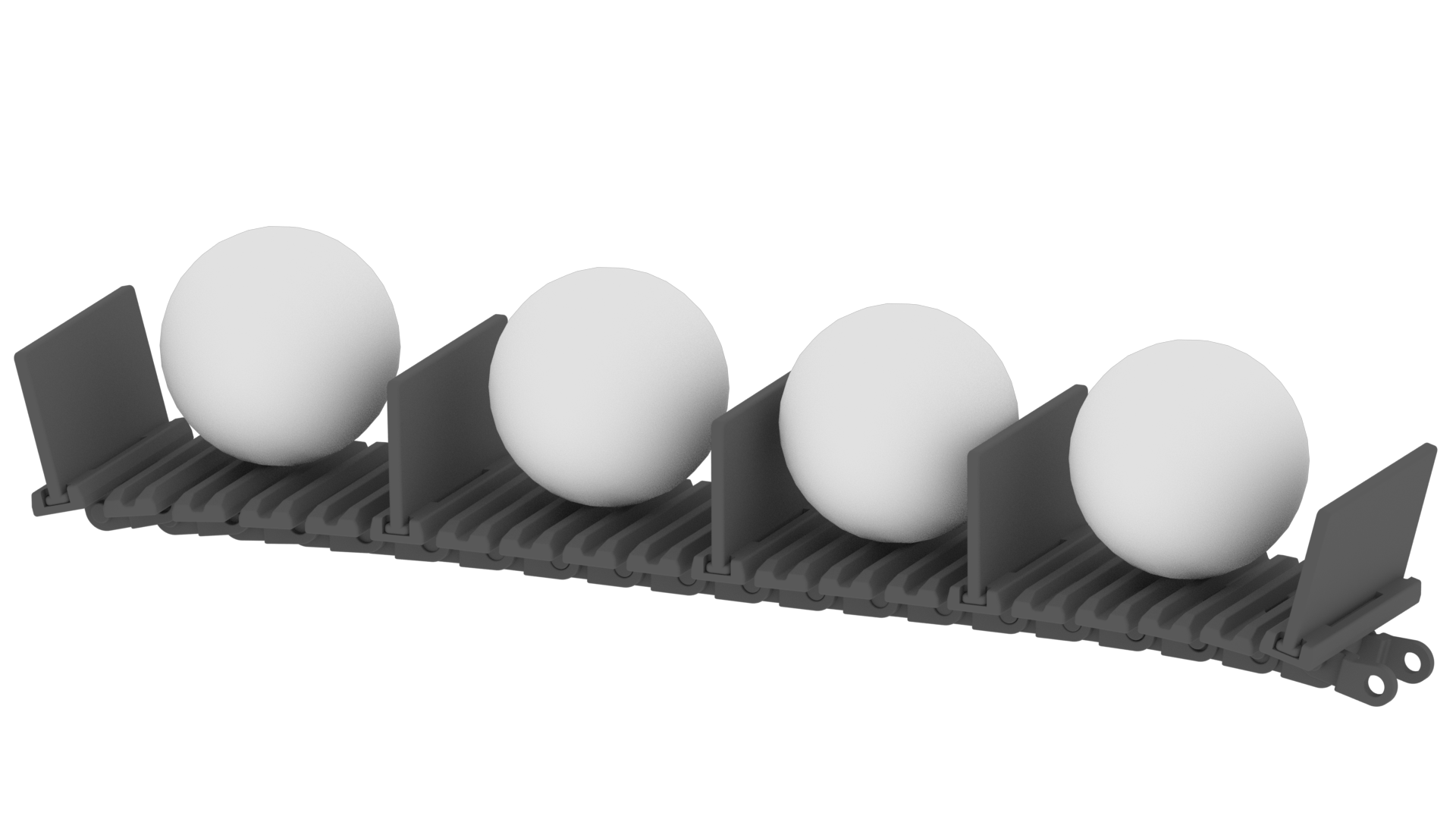

A szállítószalagokat általában a tartály futófelület-készlettel, a tartályfutófelület-frissítő készlettel és/vagy a legnagyobb szilárdságú lánckerekekkel és láncokkal szerelik össze. A játékfigurák mozgatására szolgálnak a roboton belül.

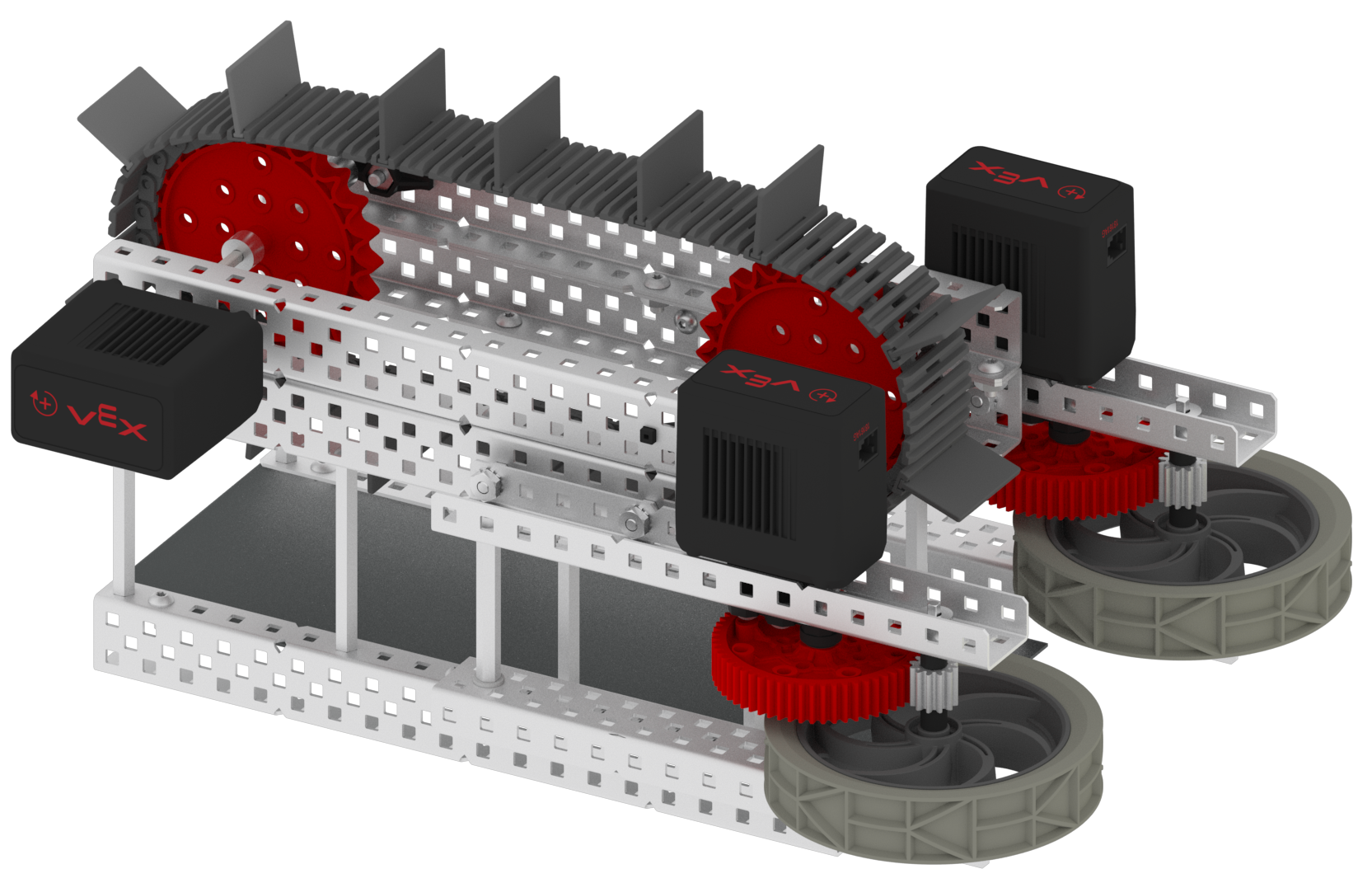

Beszívó görgő Szállítószalag



Lendkerekek, csúzli és katapultok

Lendkerék


A lendkerekek, a csúzli és a katapultok speciális manipulátorok, amelyeket játékdarabok eldobására vagy dobására terveztek.

Összeszerelésük Structural, Motionés másik VEX termék felhasználásával történik. Gyakran párosítják érzékelőkkel, hogy segítsék a dobás szabályozását.

Ezeknek a manipulátoroknak az összeszerelése jelentős időt és tervezést igényel.

lendkerekek játékfigurákat dobhatsz úgy, hogy a játékdarab érintkezésbe kerül egy forgó kerékkel. Ezeket a kerekeket párba állíthatjuk úgy, hogy a két kerék közül kipörgetünk egy játékdarabot, vagy egy lendkerék is összeállítható egyetlen kerékkel kombinálva egy súrlódó lemezzel, amelyen a játékdarab gördül.

A lendkerekek nagyon nagy sebességgel forognak, hogy játékdarabokat dobjanak.

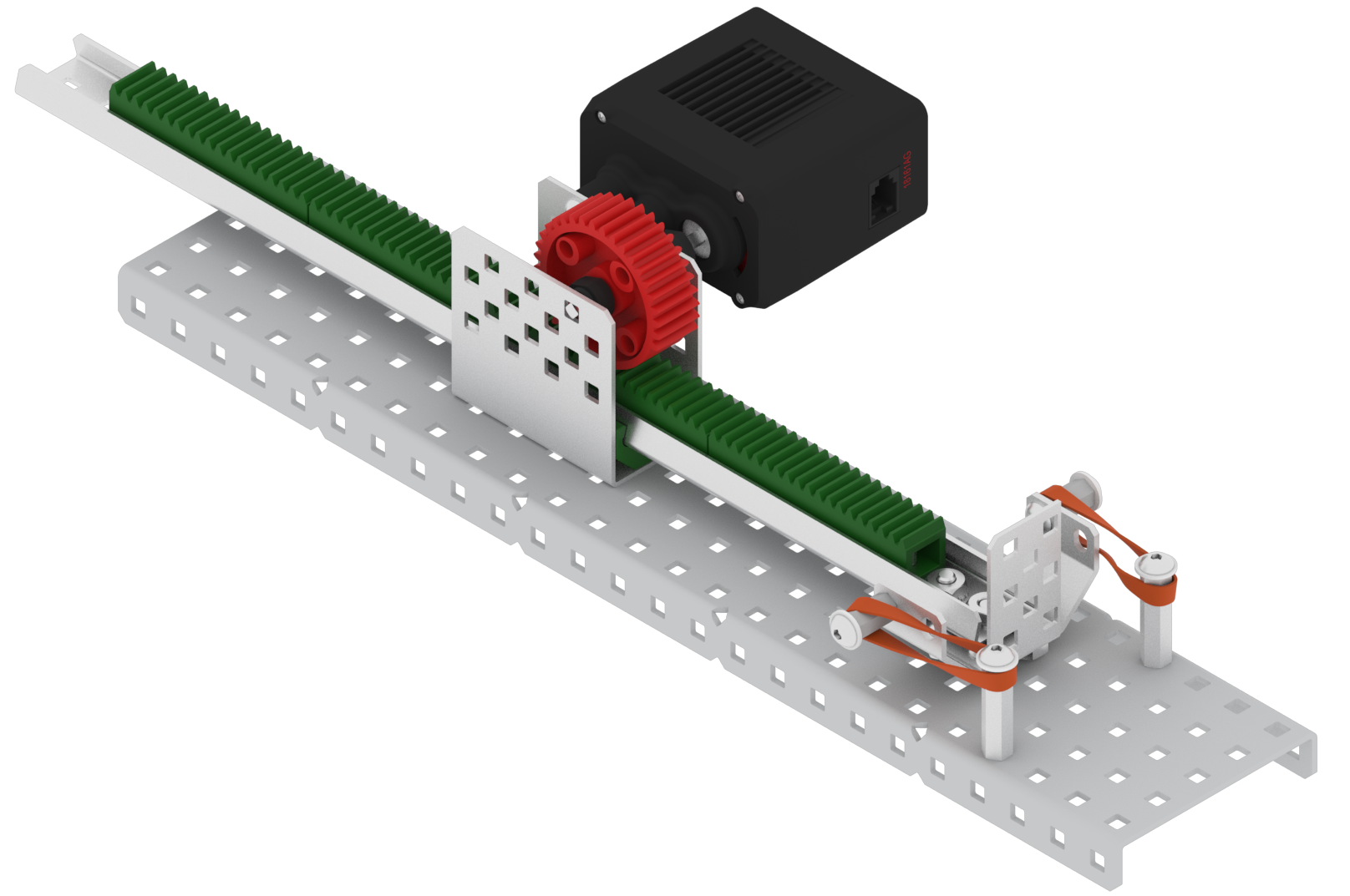

Csúzli

Slingshots összeállítható egy Linear Motion Kit segítségével. A játékdarabot egy játékdarab tartóra kell helyezni, és egy lineáris csúszdapályára kell felszerelni, amelyen egy sor fogaskerék van a csúszdára szerelve.

Gumiszalagok vagy latexcsövek vannak rögzítve a játékdarab-tartóhoz, és a másik végén rögzítik a vázhoz. A motor és a homlokkerekes hajtómű a fogasléces sebességváltó tartójába van szerelve, és az alvázhoz van rögzítve. A játékdarab-tartó/lineáris pálya szerelvényt a fogasléces hajtómű tartójába kell beilleszteni úgy, hogy a fogasléc fogaskerekei összefonódnak a homlokfogaskerékkel.

A motor forgatja a homlokkereket, és visszamozgatja a Linear Track szerelvényt, megfeszítve a csúzli gumiszalagjait/latex csövét.

Ennek az összeállításnak a kulcsa, hogy néhány fogat eltávolítanak a homlokfogaskerékről. Amikor a Rack Gear elveszíti kapcsolatát a homlokfogaskerékkel, ahol a fogakat eltávolították, a csúzli elengedi, és meglöki a játékdarabot. Ahogy a homlokkerekes fogaskerék tovább forog, fogai ismét érintkezésbe kerülnek a fogasléces fogaskerekekkel, hogy visszahúzzák a sínpályát, és a ciklus elölről kezdődik.

A módosított homlokkerekes fogaskereket néha csúszó fogaskerekesnek is nevezik.

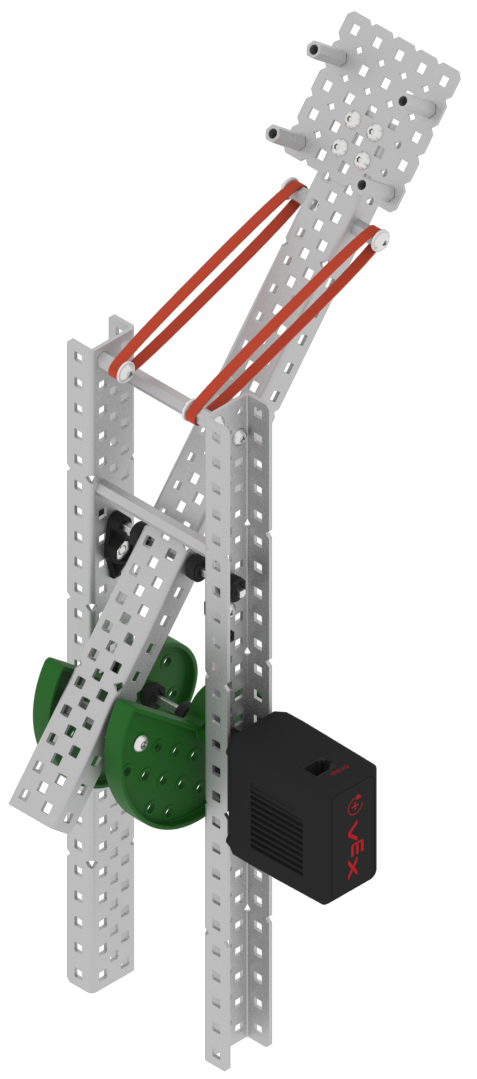

Katapult Drop Off Cam segítségével Katapult pneumatika segítségével



katapult dobás játékfigurát emelőkarral. A játékfigurát az emelőkar egyik oldalára helyezik egy játékdarab-tartóba, és rugalmas szalagokat vagy latex csövet rögzítenek a kar másik oldalára.

A katapult összeállításának egyik módja az Advanced Mechanics and Motion Kitben található Drop Off Cam használata. Egy motor forgatja a bütyköt, ami lenyomja a kar kart, és megfeszíti a gumiszalagokat. Amikor a bütyök eléri a leejtési pontot, elengedi a katapultot, ami a játékdarabot elhajítja. A bütyök tovább foroghat, és megismételheti a ciklust.

Egy pneumatikus hengerrendszer is használható katapult kilövésére.
