A V5 vezérlő és a V5 Brain párosítása vezeték nélküli kapcsolathoz – VEX könyvtár

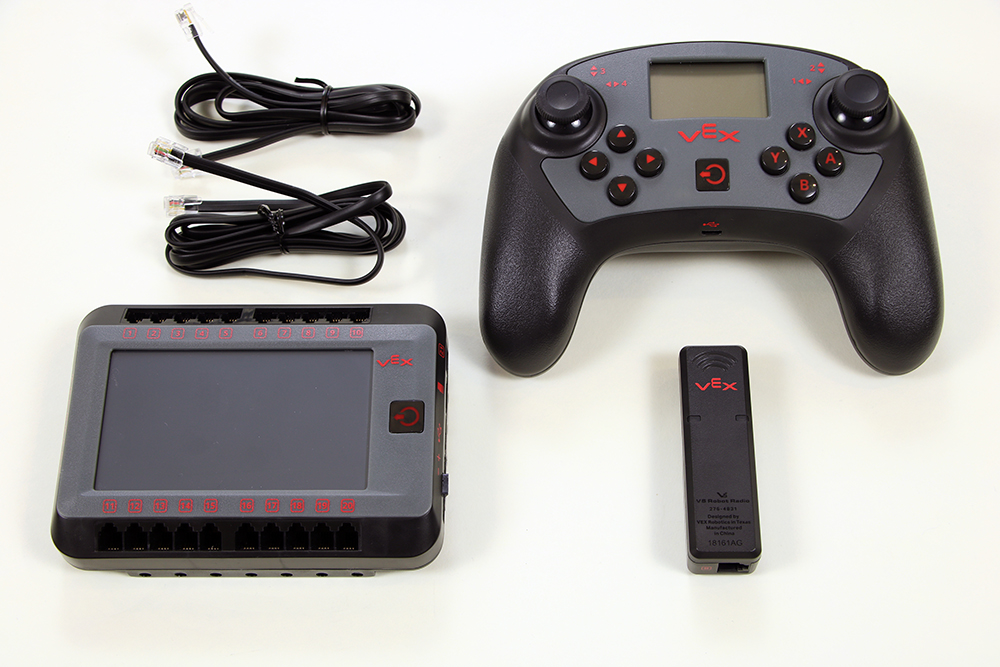

Munkaterület az összes szükséges eszközzel a vezérlő és az agy párosításához. Az alkatrészek között található egy motoros V5 robot agy, egy V5 vezérlő, egy V5 robotrádió és két intelligens kábel.

A folyamat befejezéséhez a következő elemekre lesz szüksége:

V5 Robot Brain egy feltöltött V5 Robot akkumulátorhoz csatlakoztatva
V5 vezérlő
V5 Robot Rádió
2 intelligens kábel

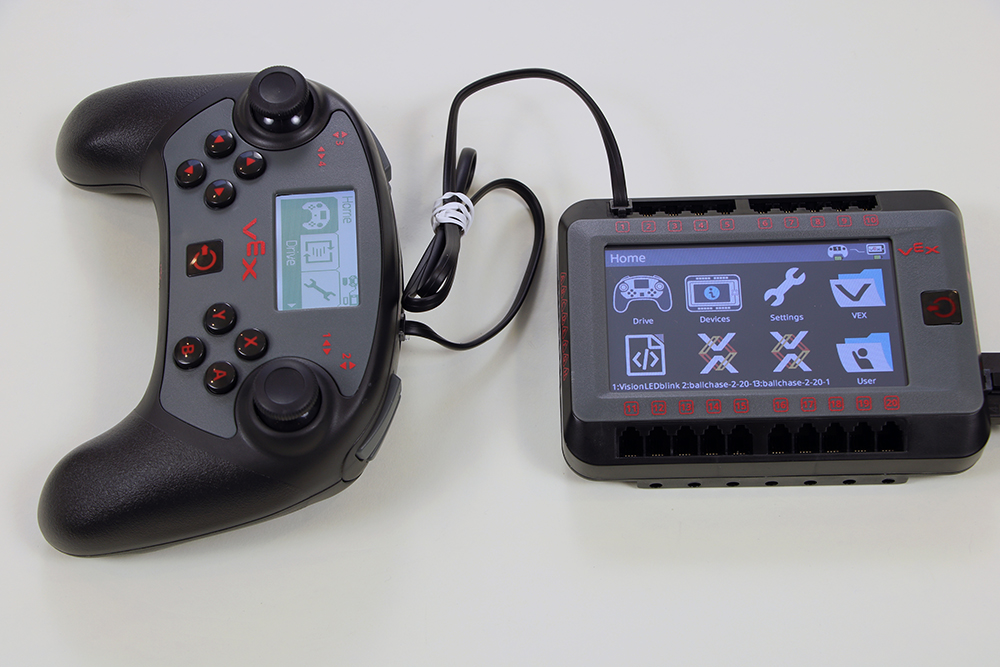

A V5 vezérlő egy intelligens kábellel csatlakozik egy V5 robot agyhoz. Az intelligens kábel az agy bármelyik intelligens portjához csatlakoztatható, de ebben a példában az első portot használja. Mindkét eszköz be van kapcsolva.

Csatlakoztasson egy intelligens kábelt a V5 vezérlő hátulján lévő egyik intelligens porthoz és a V5 Robot Brain bármely intelligens portjához.

Erő az agyra.

A vezérlőnek automatikusan be kell kapcsolnia, amikor az agyat bekapcsolják, és intelligens kábelen keresztül csatlakoznak.

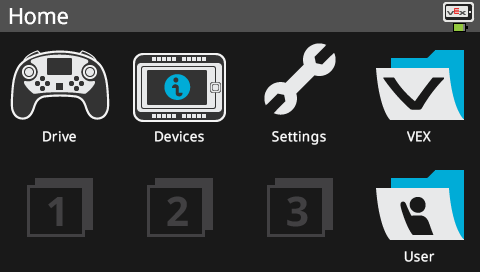

Az agy képernyője a főmenüben látható, a jobb felső sarokban nincs vezérlő ikon. Ez azt jelzi, hogy a vezérlő nincs párosítva az agyhoz.

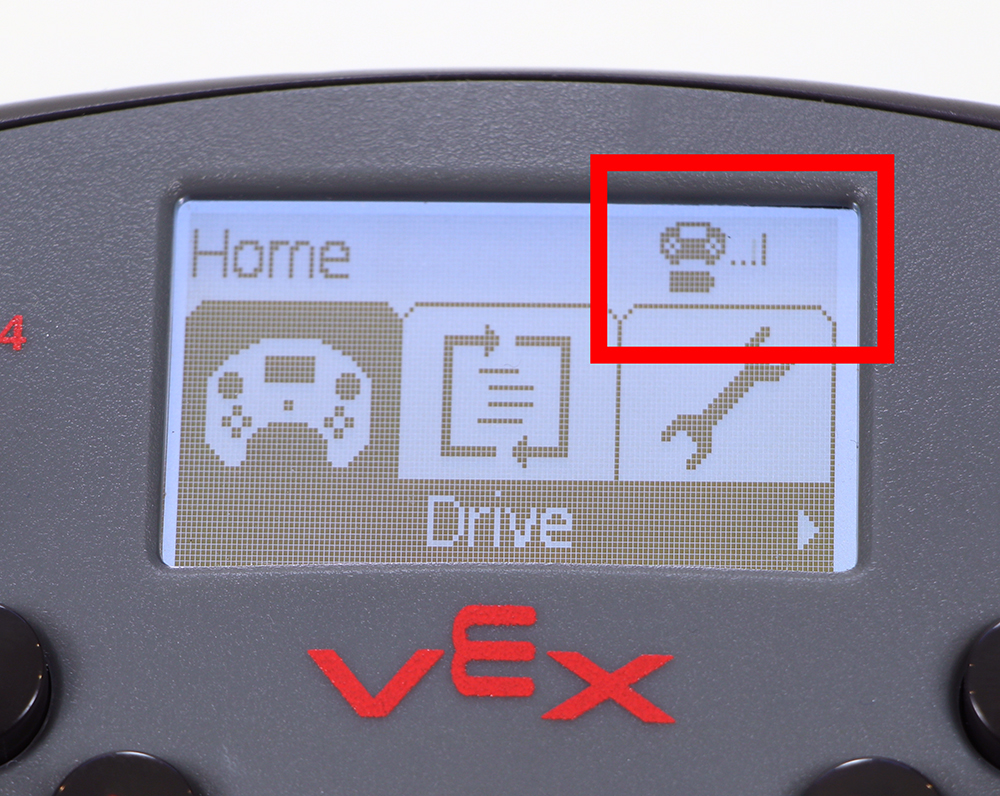

A vezérlő képernyője a főmenüben látható, a jobb felső sarokban pedig nem látható agy ikon. Ez azt jelzi, hogy a vezérlő nincs párosítva az agyhoz.

Várja meg, amíg az eszközök jelzik, hogy csatlakoztatva vannak.

A fenti kép a kapcsolat hiányának tipikus jelét mutatja.

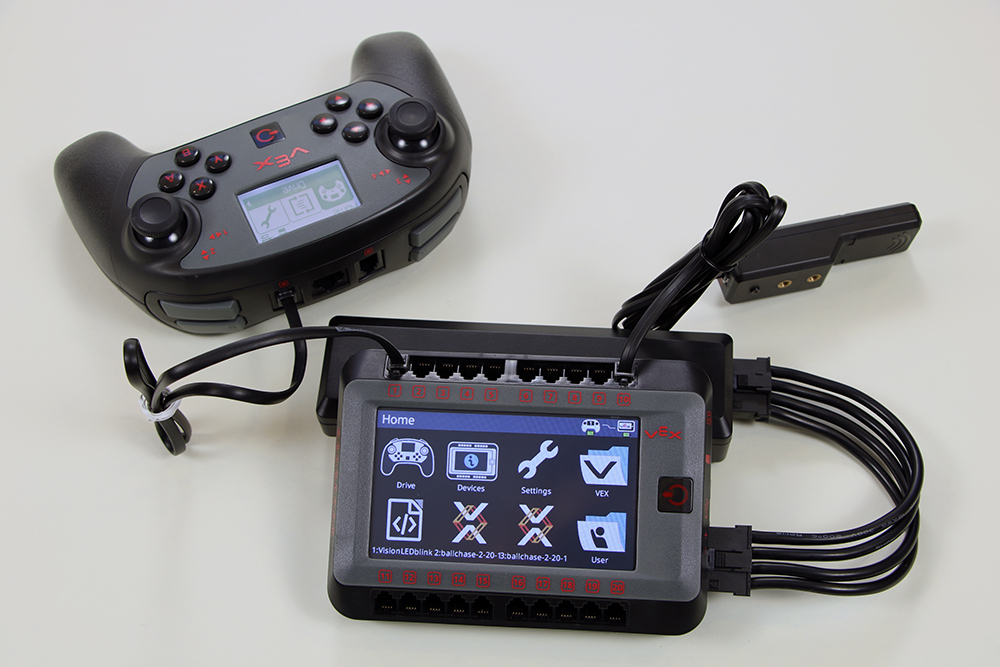

A V5 Robot Rádió most egy intelligens kábellel csatlakozik a V5 Robot Brainhez. Az intelligens kábel az agy bármelyik intelligens portjához csatlakoztatható, de ebben a példában a tizedik portot használja. Az agy már csatlakoztatva van a V5 vezérlőhöz az első porton keresztül, és mindkettő be van kapcsolva.

Ezután csatlakoztassa a V5 Robot Radiot a V5 Robot Brainhez.

A rádió szükséges a vezeték nélküli kapcsolathoz. A rádió bármely Smart Porthoz csatlakoztatható.

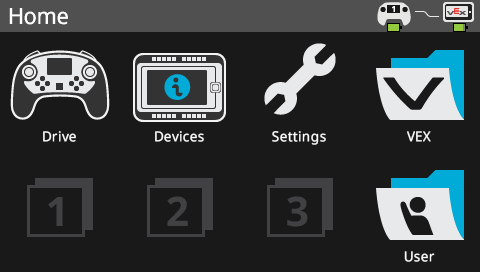

Az agy képernyője a főmenüben látható, a jobb felső sarokban egy vezetékes vezérlő ikonnal. Ez azt jelzi, hogy a vezérlő egy intelligens kábellel csatlakozik az agyhoz.

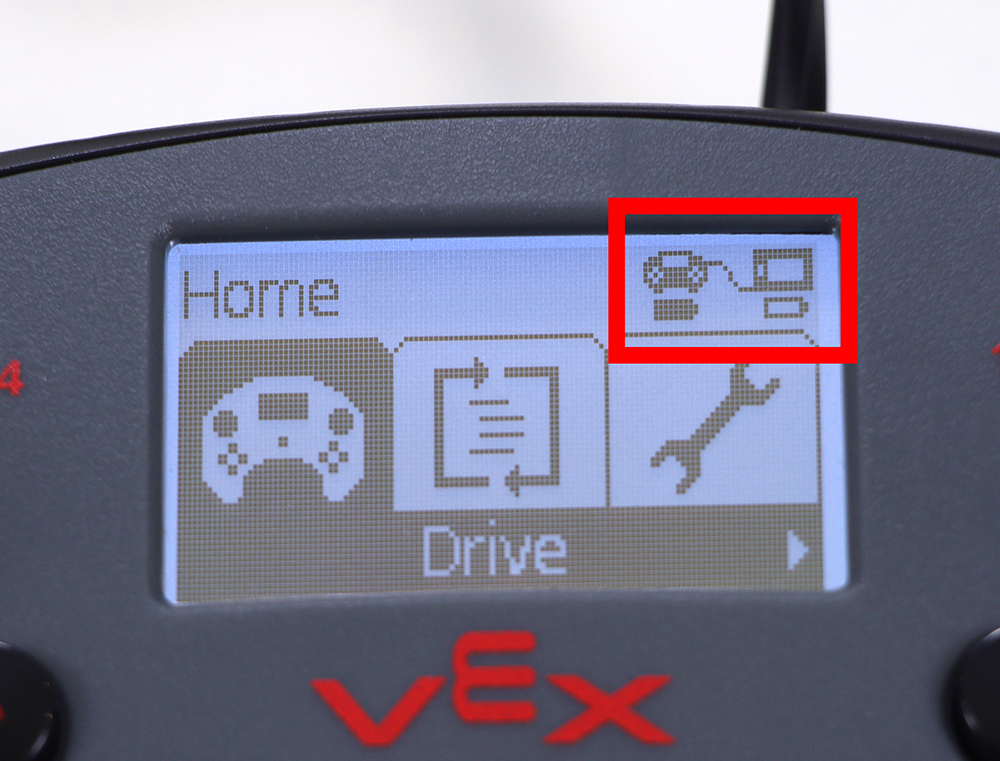

A vezérlő képernyője a főmenüben látható, a jobb felső sarokban egy vezetékes agy ikonnal. Ez azt jelzi, hogy a vezérlő egy intelligens kábellel csatlakozik az agyhoz.

Ha a V5 Robot Brain és a V5 Controller V5 intelligens kábellel csatlakozik, a vezetékes csatlakozást jelző ikonok jelennek meg.

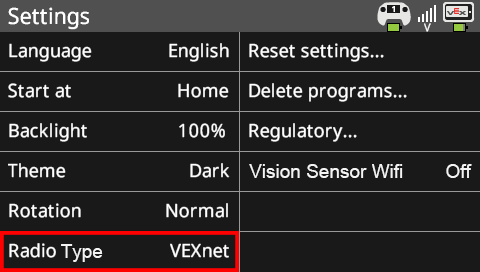

Lépjen a Beállítások menübe a rádióbeállítások módosításához.

Állítsa a rádiót VEXnet-re a Rádió beállítás megérintésével.

MEGJEGYZÉS: Ha a Rádió üzemmód már VEXnetre van állítva, hagyja ki a 7. lépést.

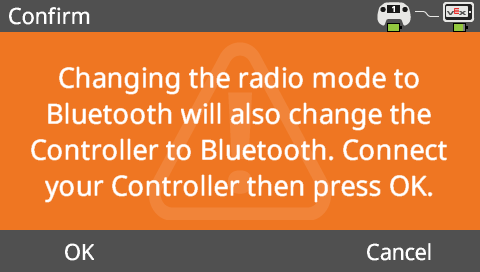

Az agyképernyő a rádiótípus beállítás kiválasztása után jelenik meg. A képernyő narancssárga háttérrel rendelkezik, és a Megerősítés felirat olvasható. A rádió mód Bluetooth-ra váltása a vezérlőt is Bluetooth-ra állítja. Csatlakoztassa a vezérlőt, majd nyomja meg az OK gombot. Két gomb található alatta, az egyiken az OK, a másikon a Mégsem felirat látható.

Nyomja meg az OK gombot, amikor ez a figyelmeztetés megjelenik a rádióbeállítás módosításakor.

MEGJEGYZÉS:Bár a figyelmeztetés a Bluetooth-ra vonatkozik, a VEXnet beállítására is vonatkozik.

A Brain képernyő a főmenüben látható, a jobb felső sarokban egy vezeték nélküli vezérlő ikonnal. Ez azt jelzi, hogy a vezérlő a V5 Robot Rádió segítségével csatlakozik az agyhoz.

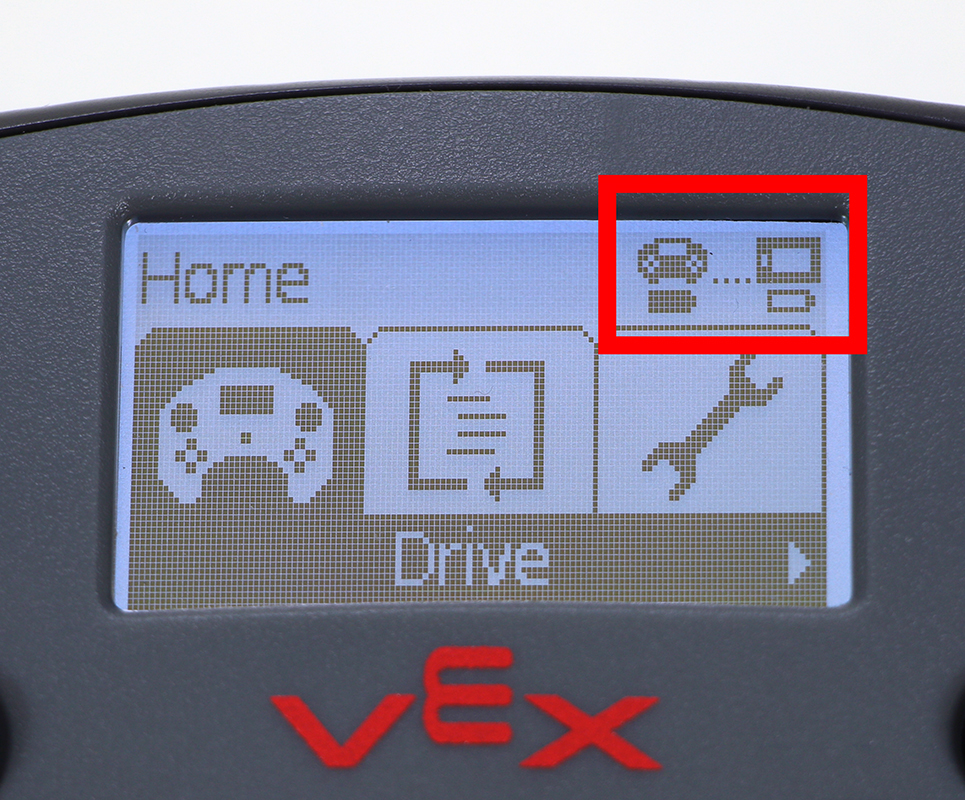

A vezérlő képernyője a kezdőmenüben látható, a jobb felső sarokban egy vezeték nélküli Brain ikonnal. Ez azt jelzi, hogy a vezérlő a V5 Robot Rádió segítségével csatlakozik az agyhoz.

Húzza ki a vezérlőt és az agyat összekötő intelligens kábelt, hogy lássa a vezeték nélküli kapcsolatot jelző szimbólumokat.

Használja a vezérlőt az agyvel való vezeték nélküli kommunikációhoz.

MEGJEGYZÉS:Ha a vezeték nélküli kapcsolat sikeres, a rádió pirosan villog.
