Illesztőprogram-vezérlő programok futtatása – IQ Brain (1. generáció)

VEX IQ-t használ (2. generáció)? Tekintse meg ezt a cikket.

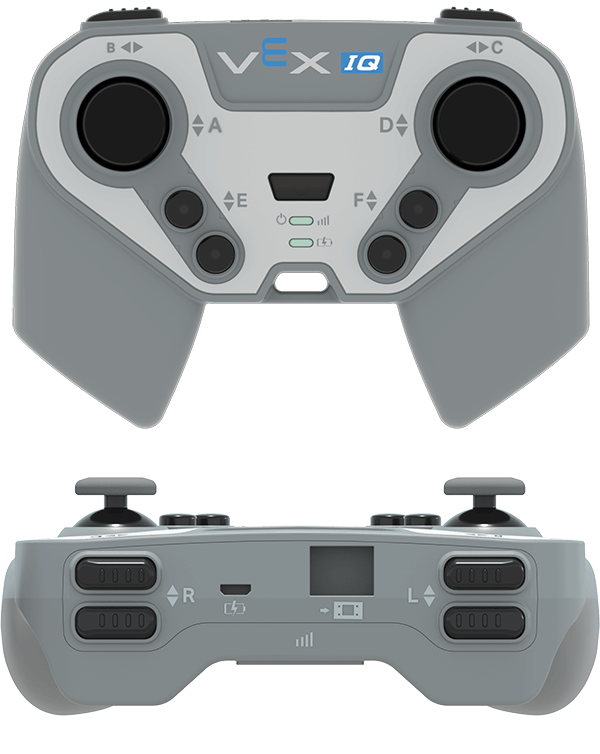

A Driver Control Program a VEX IQ Robot Brainbe beépített alapértelmezett program, így programozás nélkül használható Smart Motorokkal, lökhárító kapcsolókkal és a VEX IQ vezérlővel. A Driver Control Program leképezi a vezérlő joystickjait és gombjait az agy bizonyos intelligens portjainak vezérléséhez.

1. lépés: Ellenőrizze, hogy az intelligens portok megfelelően vannak-e bekötve.


Intelligens portszám Eszköztípus Funkcionalitás
1 Intelligens motor A joystick A segítségével fordul
2 Lökhárító kapcsoló Megakadályozza az R Le gomb elforgatását a Smart Motor 4-es porton
3 Lökhárító kapcsoló Megakadályozza az R Up gomb elforgatását a Smart Motor 4-es porton
4 Intelligens motor Az R gombokkal forgatható
5 Intelligens motor Az F gombokkal forgatható
6 Intelligens motor A joystick D segítségével fordul
7 Intelligens motor A joystick A segítségével fordul
8 Lökhárító kapcsoló Megakadályozza az L Le gomb elforgatását a Smart Motor 10-es porton
9 Lökhárító kapcsoló Megakadályozza az L Up gomb elforgatását a Smart Motor 10-es porton
10 Intelligens motor Az L gombokkal forgatható
11 Intelligens motor Az E gombokkal forgatható
12 Intelligens motor A joystick D segítségével fordul
  • Ellenőrizze, hogy az 1-12 Smart Portok a fenti táblázatban felsorolt megfelelő típusú eszközökkel rendelkeznek-e.
  • Ellenőrizze, hogy a vezérlő vezeték nélkül csatlakozik-e.

MEGJEGYZÉS: Ha meg szeretné tekinteni, hogyan kell megfelelően csatlakoztatni az eszközöket az intelligens portokhoz, kattintson ide.

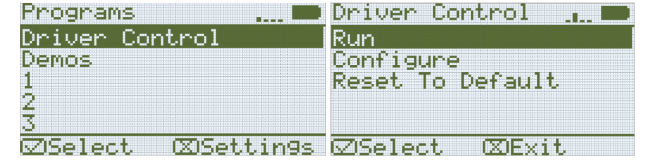

2. lépés: Keresse meg és futtassa a Driver Control programot

  • Az agy bekapcsolása után jelölje ki és nyomja meg a Check gombot a Driver Control kiválasztásához.
  • Jelölje ki és nyomja meg a Check gombot a program futtatásához.
  • Használja a Controllert a robot mozgatásához. Kattintson ide a vezérlő és a Brain párosításáról szóló cikk megtekintéséhez.
