A V5-ös motor hajtóműpatronjának váltása

A V5 Smart Motor motor három lehetőséggel rendelkezik a könnyen cserélhető belső hajtóműpatronok számára. Van egy piros sapkás patron 36:1 (100 ford./perc) kimeneti áttétellel a nagy nyomatékhoz & alacsony fordulatszámhoz, amely a legjobban használható emelőkarokhoz, mozgatható karmokhoz és más nagy nyomatékú mechanizmusokhoz. A hajtáslánc-alkalmazások szabványos áttételi arányához 18:1 (200 ford./perc) kimenő áttétellel rendelkezik egy zöld kupakkal rendelkező patron. Van egy kék sapkás patron 6:1 (600 ford./perc) kimeneti áttétellel az alacsony nyomatékhoz & nagy sebességhez, amely a legjobban használható szívógörgőkhöz, lendkerekekhez vagy más gyorsan mozgó mechanizmusokhoz. A V5 Smart Motor Gear Cartridge a következő lépésekkel váltható át.

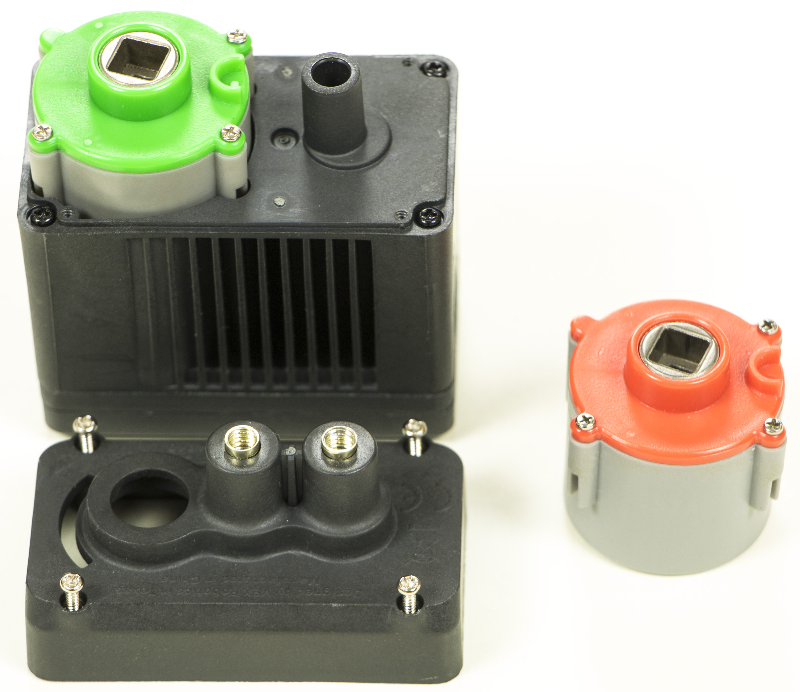

Távolítsa el a V5 Smart Motor hajtóműkazettát fedő sapkát


Csavarja ki a négy csavart, amelyek a V5 Smart Motor sapkáját a testhez rögzítik.

Tegye félre a kupakot és a négy csavart.

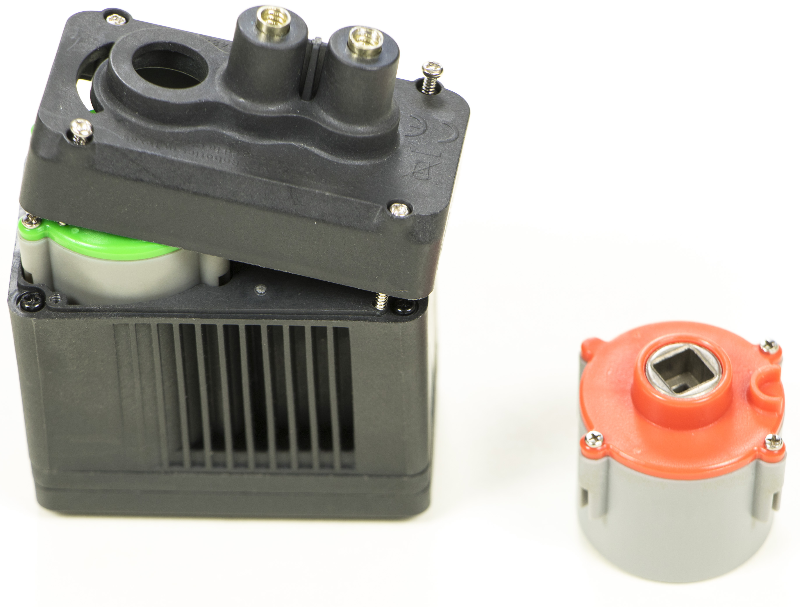

Cserélje ki a V5 Smart Motor hajtóműkazettát a cseréjével


Vegye ki a V5 Smart Motor hajtómű kazettát.

Helyezze be az új kazettát a patronkamrába.

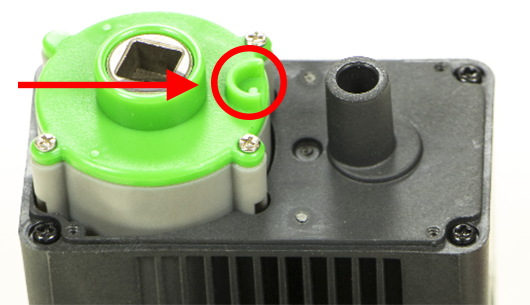

MEGJEGYZÉS: Győződjön meg arról, hogy a megemelt félkör alakú bevágás megfelelő irányban van beállítva, különben a kupak nem fog visszakerülni.

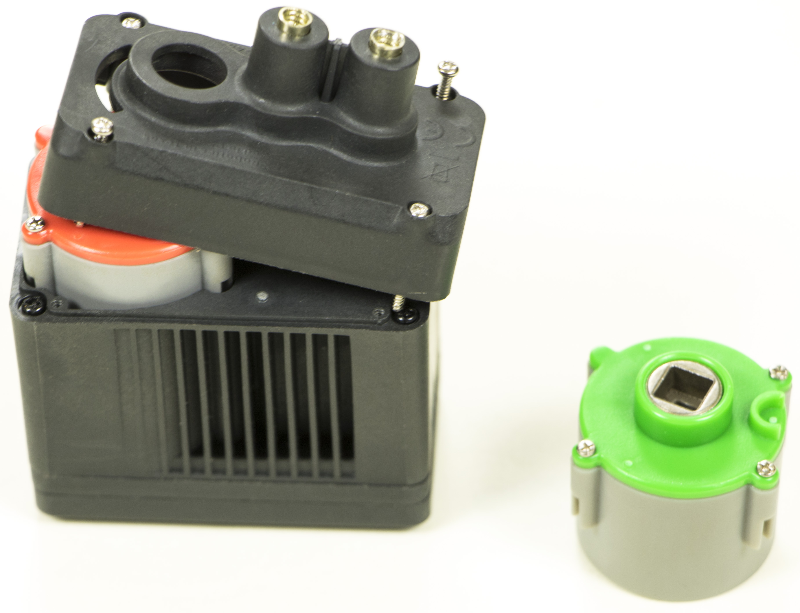

Helyezze vissza a kupakot és a csavarokat


Helyezze vissza a kupakot a V5 Smart Motorra.

Húzza vissza a csavarokat, amíg biztonságosan nem rögzül.

A V5 Smart Motorokkal kapcsolatos további információkért olvassa el a cikket, hogyan javítja a V5 Smart Motor a felhasználói élményt.

A V5 Smart Motorok és a további hajtóműpatronok a következő címen vásárolhatók meg: https://www.vexrobotics.com/276-4840.html.
