A jelzőfények megértése – IQ Brain (1. generáció)

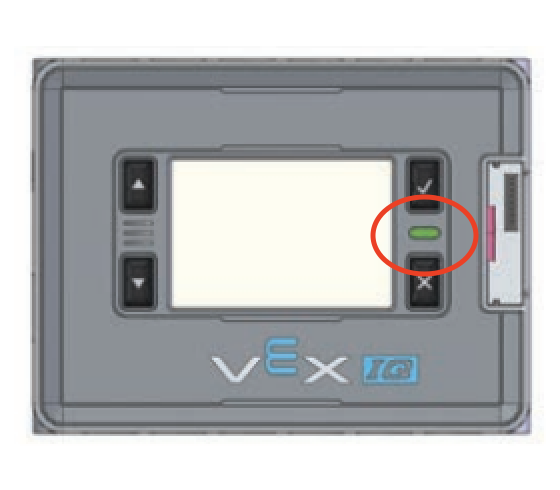

A Brain LED-jének színe jelzi a Brain, a VEX IQ Robot Battery és a VEX IQ Radio Link állapotát.

LED szín   Állapot

Szilárd zöld Brain ON – A robot akkumulátorának szintje elegendő – rádiókapcsolat nélkül (keresés).

Villogó zöld Brain ON – A robot akkumulátorának szintje elegendő – jó rádiókapcsolattal.

Folyamatos piros Robot akkumulátor töltöttségi szintje alacsony – rádiókapcsolat nélkül

Villogó piros Robot akkumulátor töltöttségi szintje alacsony – jó rádiókapcsolattal

Megjegyzés: Az akkumulátor terhelésétől függően, ha az akkumulátor a piros zónába esik, a LED a kikapcsolásig ugyanaz marad, de a Robot Brain LCD képernyő mindig az aktuális feszültségszintet mutatja.

További utasításokért kattintson az alábbi linkek egyikére:
