A VEX IQ (1. generációs) akkumulátor hibaelhárítása kézi töltéssel – VEX könyvtár

A VEX IQ Robot Battery kézi töltése egy hibaelhárítási technika, amelyet csak akkor érdemes kipróbálni, ha az akkumulátor nem működik, és az akkumulátor töltése sikertelen volt. Ebben a helyzetben az IQ akkumulátortöltőn lévő jelzőfény pirosan villogni fog, amikor az akkumulátor be van helyezve. A máskor végzett kézi töltés a robot akkumulátorának károsodását okozhatja.

1. lépés: Gyűjtsük össze a szükséges alkatrészeket.

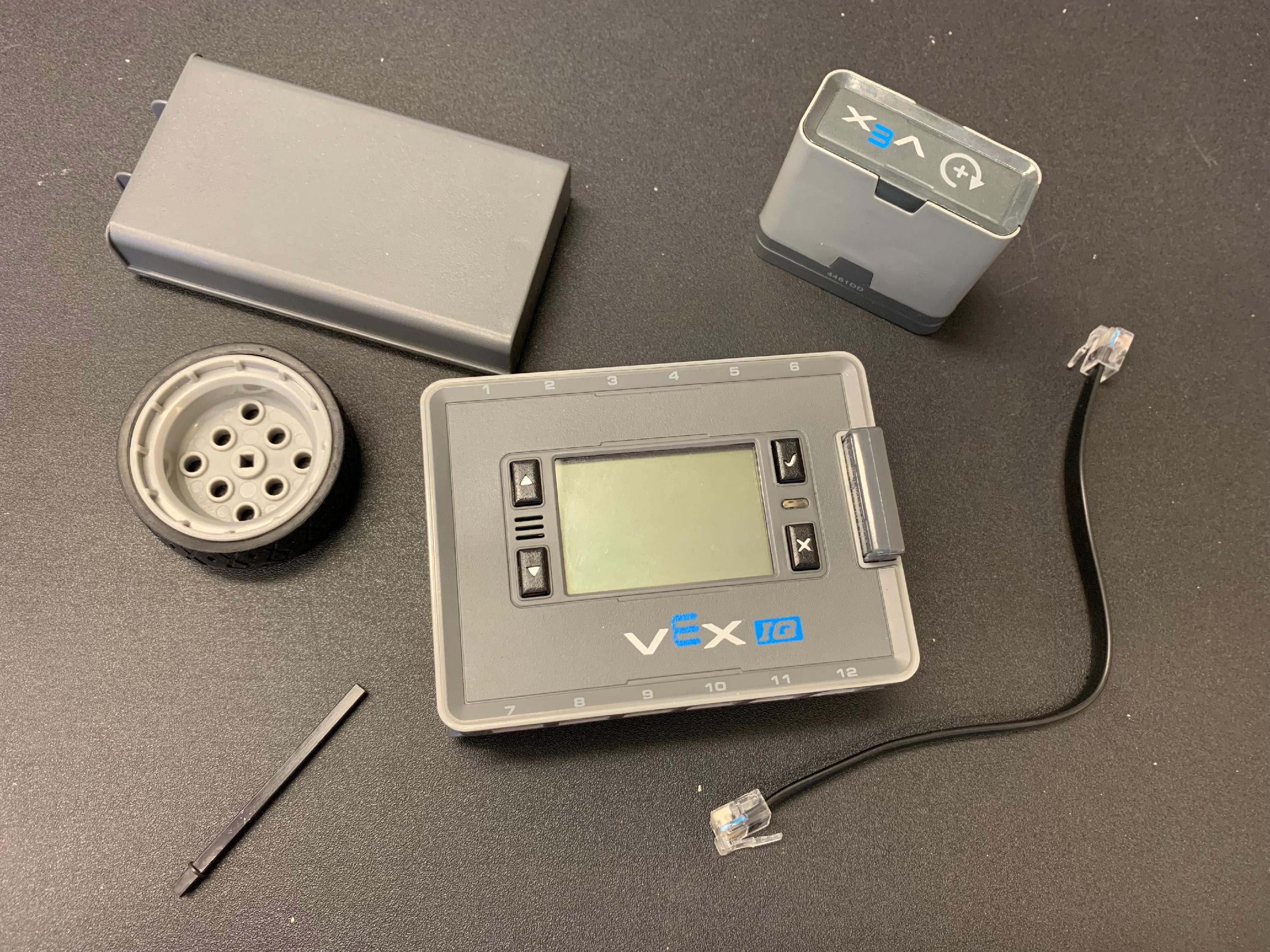

Intelligens motor, motortengely, IQ Brain, IQ akkumulátor, intelligens kábel és kerék egy asztalon együtt.

Gyűjtsd össze a következő elemeket:

1 VEX IQ Smart Motor
Bármilyen fém motortengely
VEX IQ Robot Brain
VEX IQ robot akkumulátor robot akkumulátor hibával (villogó piros töltő LED)
1 intelligens kábel
1 Kerék vagy sebességváltó

2. lépés: Helyezze be a robot akkumulátorát az agyba.

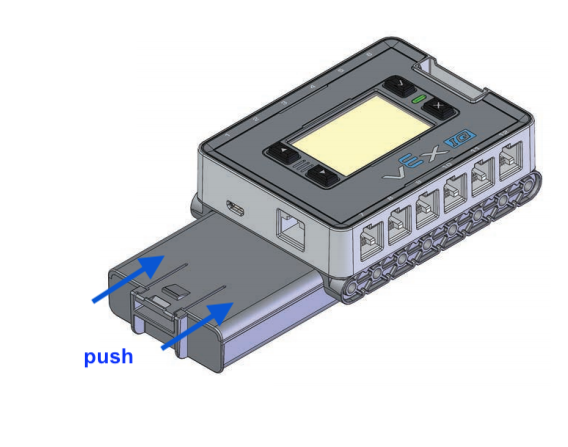

Az ábra azt mutatja, hogy egy akkumulátort egy IQ Brainhez csatlakoztatnak. Egy nyíl azt jelzi, hogy az Akkumulátort az Agy alján található töltőcsatlakozóba kell tolni. Az akkumulátor úgy van beállítva, hogy a retesz az agytól elfelé nézzen.

MEGJEGYZÉS: Csúsztassa a robot akkumulátorát az agyba, amíg meg nem hallja a reteszt.

3. lépés: Csatlakoztassa a Smart Motort.

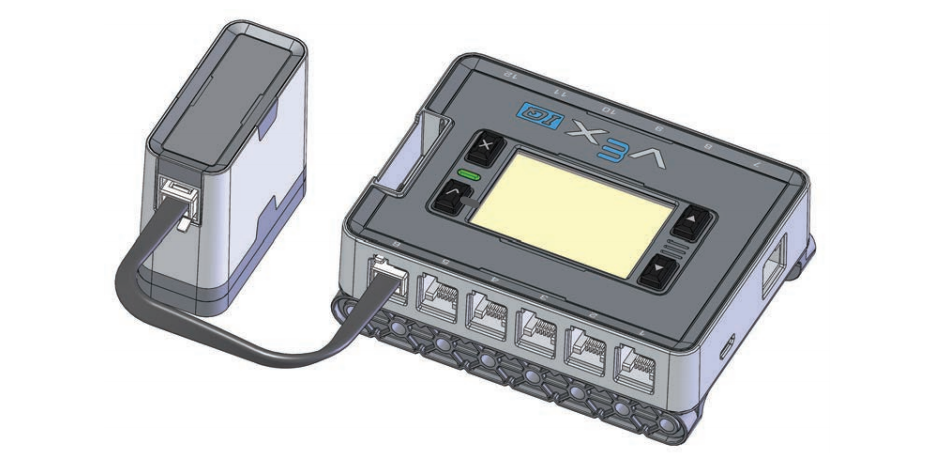

Az egyik intelligens portjához csatlakoztatott intelligens motorral rendelkező IQ agy diagramja.

Csatlakoztassa a Smart Motort bármely Smart Porthoz Smart Cable segítségével.

Óvatosan húzza meg az intelligens kábel mindkét végét, hogy biztosan rögzítse.

MEGJEGYZÉS: Győződjön meg arról, hogy az intelligens kábel mindkét vége teljesen be van dugva. Csatlakoztatásukkor kattanó hangot kell hallani.

MEGJEGYZÉS: Győződjön meg arról, hogy a Smart Motor az egyetlen eszköz, amely a Brainhez csatlakozik.

4. lépés: Rögzítse a kereket.

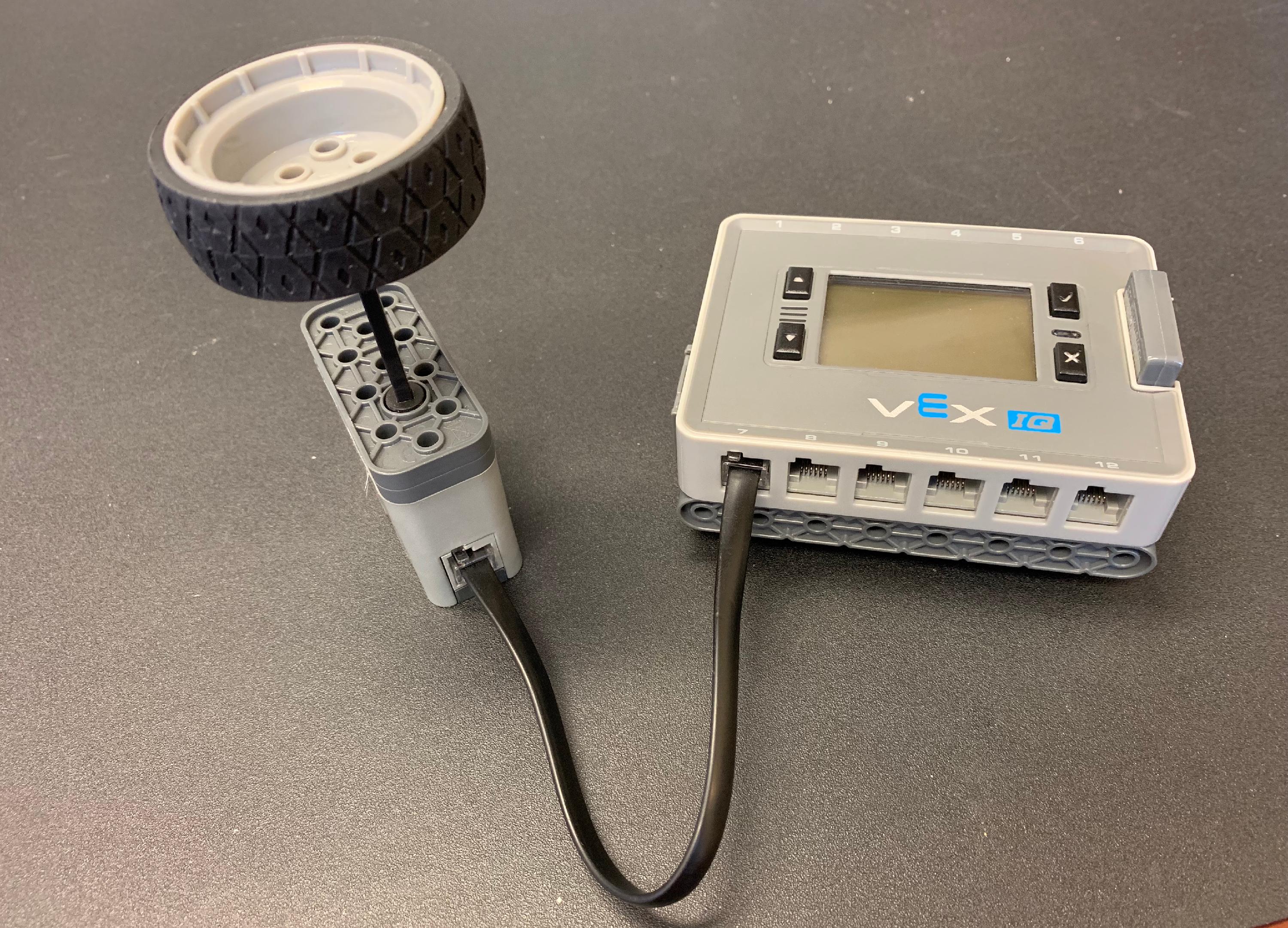

Egy elemes IQ-agy egy asztalra kerül. Intelligens motor csatlakozik az egyik intelligens portjához. A kerékelemhez rögzített motortengely csatlakozik az intelligens motorhoz, így amikor a kerék forog, az intelligens motor is forog.

Helyezze be a motor tengelyét az intelligens motorba.

Rögzítse a kereket a motor tengelyéhez.

MEGJEGYZÉS: Győződjön meg arról, hogy a motor tengelye megfelelően van behelyezve, hogy a kerék ne csússzon le a tengelyen.

5. lépés: Forgassa el a kereket.

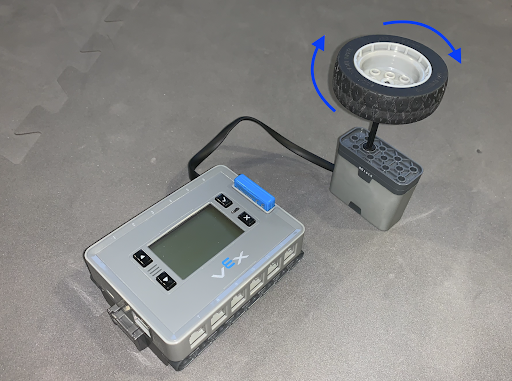

Egy elemes IQ-agy egy asztalra kerül. Intelligens motor csatlakozik az egyik intelligens portjához. A kerékhez rögzített motortengely csatlakozik az intelligens motorhoz. A nyilak jelzik, hogy a kerékdarabot gyorsan kell forgatni.

Forgassa gyorsan előre-hátra a fogaskereket/kereket körülbelül egy percig.

Körülbelül egy perc elteltével távolítsa el a robotakkumulátort az agyból, és gyorsan helyezze a robotakkumulátort az akkumulátortöltőre.

MEGJEGYZÉS: A fogaskerék/kerék forgatásakor a Brain LED lámpa villogni kezd és/vagy a Brain LCD képernyője villog. Az agy bekapcsolhat.

MEGJEGYZÉS: Ha a kézi töltés sikeres volt, az akkumulátortöltő LED-je folyamatosan pirosan világít, miután a robotakkumulátort a tartóba csúsztatja.

Ha a fenti eljárás nem működik, lépjen kapcsolatba a VEX ügyfélszolgálatával a support@vex.com címen.
