Gyűjtsd össze az összes szükséges alkatrészt

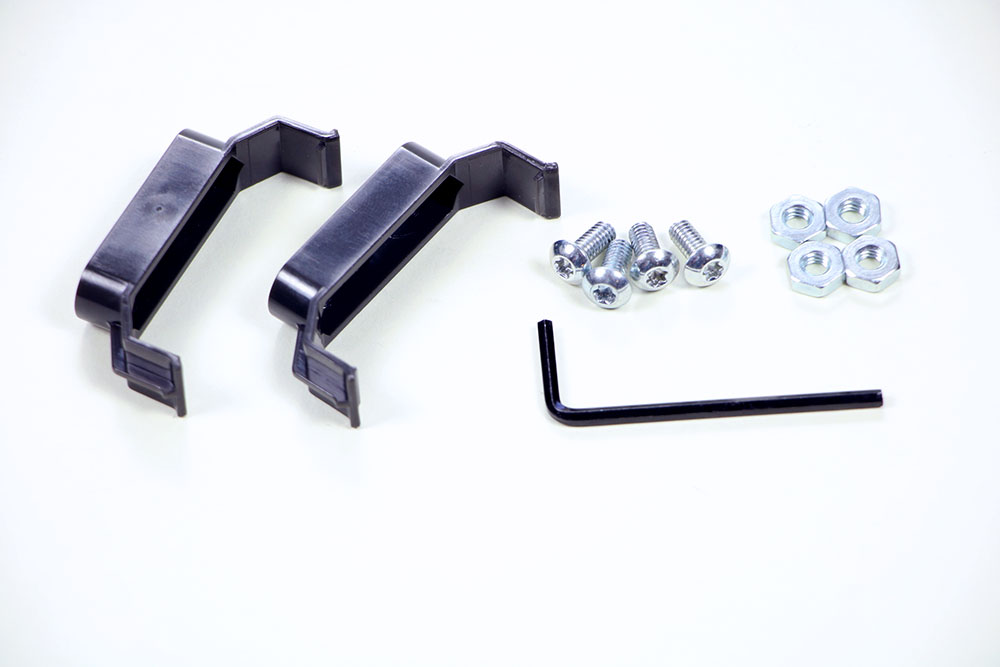

A V5 akkumulátor felszereléséhez szükséges darabokat egymás mellé helyezik. A képen látható darabok 2 V5 akkumulátorcsipeszből, 4 #8/32 csavarból, 4 #8/32 tartóanyából és 1 imbuszkulcsból állnak.

Szükséged lesz:

(1) V5 robot akkumulátor (nem látható)
(1) V5 robot akkumulátor kábel (nem látható)
(2) V5 akkumulátor kapcsok
(4) #8-32 x 1/2" csavarok
(4) #8-32 Keps Nuts
(1) 3-32" imbuszkulcs

Ha be szeretné kötni az akkumulátort, akkor a V5 Robot Brain-re is szüksége lesz a robotra szerelve. >

Szerelje fel a V5 akkumulátorkapcsokat

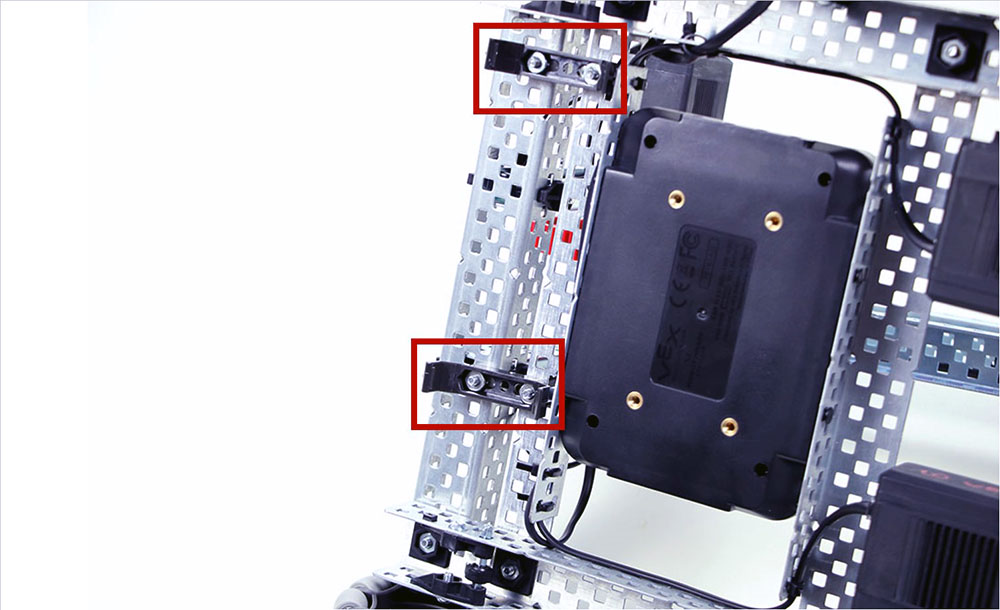

Két V5 akkumulátorcsipesz van a robot hátuljához rögzítve, és ezek ki vannak jelölve.

Szerelje fel a két V5-ös akkumulátorkapcsot robotja talpának hátsó része alá.

Rögzítse a V5 akkumulátort a kapcsokba

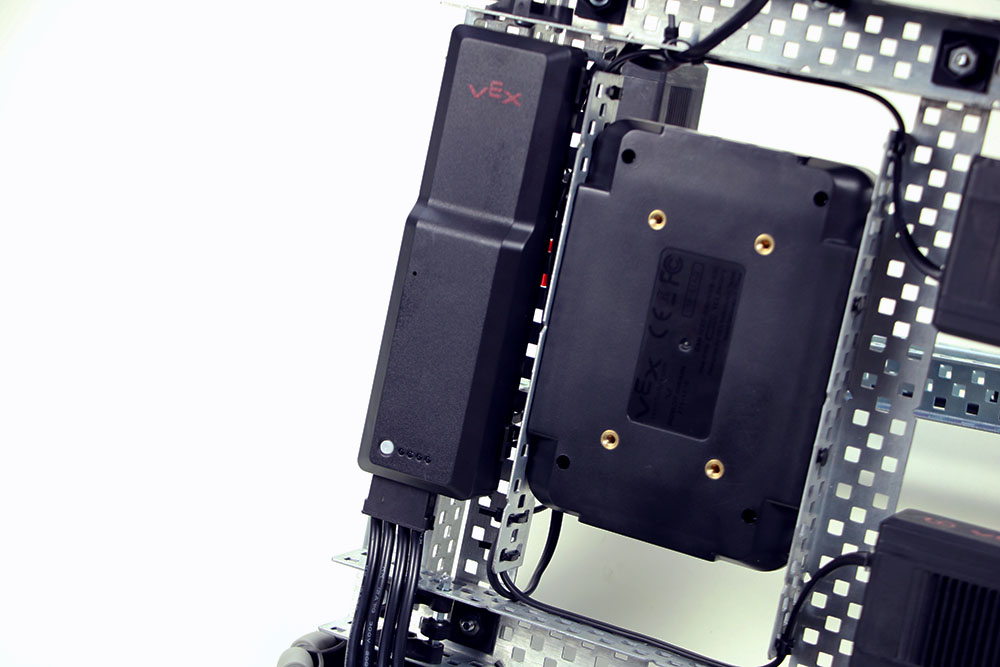

A V5 akkumulátort a robot hátulján található két V5 akkumulátorrögzítőhöz rögzítették.

Nyomja be az akkumulátort a kapcsokba, amíg nem hallja és érzi, hogy a helyére kattan.

Csatlakoztassa a V5 robot akkumulátort

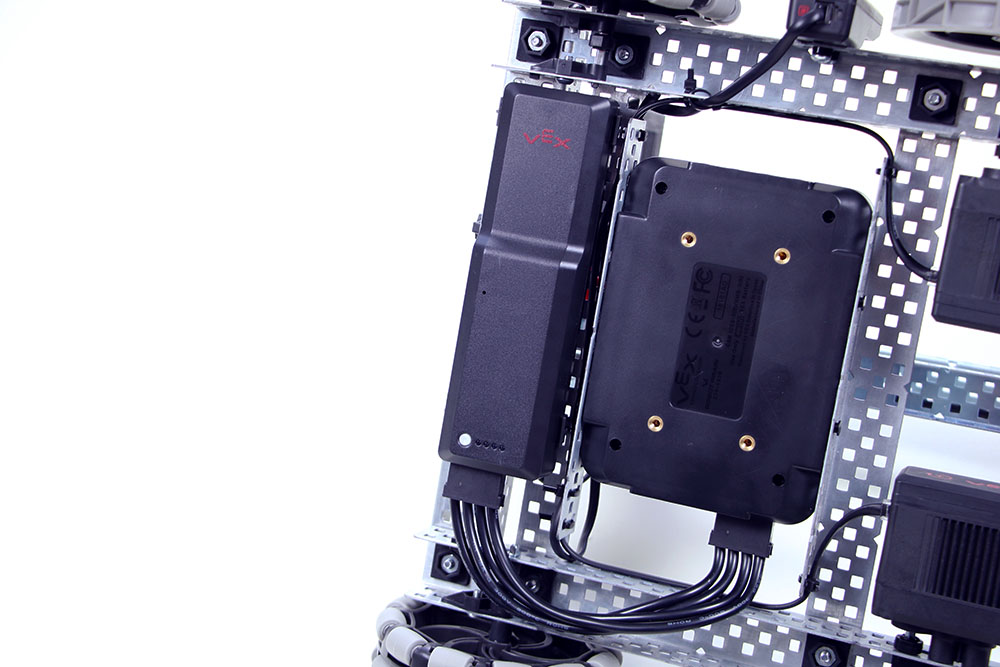

A V5 akkumulátorkábel látható, amely a V5 akkumulátort a robot V5 agyához csatlakoztatja.

Csatlakoztassa az akkumulátort a V5 Robot Brainhez az akkumulátorkábellel.

Ügyeljen arra, hogy megfelelően helyezze be az akkumulátorkábel csatlakozóit, hogy a helyükre kattanjanak.

Az akkumulátor felszerelésével és bekötésével kapcsolatos részletesebb utasításokért lásd aV5 Clawbot építési útmutatóját.
