A V5 Battery Medic használata

Mielőtt elkezdené, győződjön meg arról, hogy a V5 Firmware Utility legújabb verziójával rendelkezik.

Csatlakoztassa az akkumulátorra csatlakoztatott V5 Robot Brain eszközt a számítógéphez, és nyissa meg a V5 Firmware Utility alkalmazást


Csatlakoztassa a V5 Robot Battery-t a V5 Robot Brainhez, majd csatlakoztassa az agyat a számítógéphez.

Nyissa meg a V5 Firmware Utility segédprogramot, és ellenőrizze, hogy a V5 Robot Brain naprakész-e, és szükség esetén telepítse a legújabb firmware-frissítést.

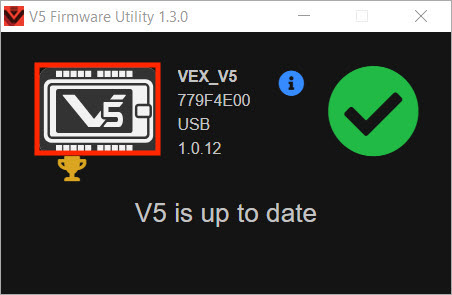

Tartsa lenyomva a Shift és v billentyűt a számítógép billentyűzetén, majd kattintson az egérrel a V5 Firmware Utility V5 ikonjára. Az ikon fent piros téglalapban van kiemelve.

Kattintson a Battery Medic ikonra

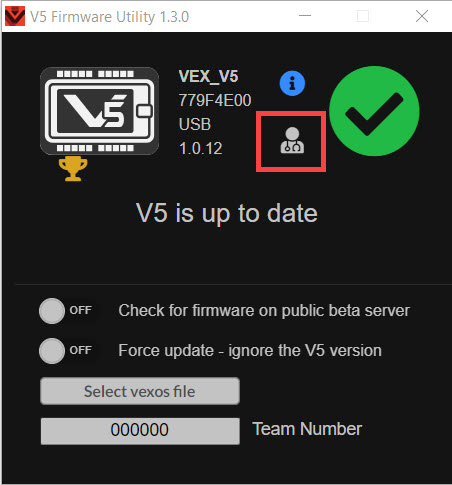

Kattintson az információs ikon alatt megjelenő kis piros Battery Medic ikonra. Az ikon fent piros téglalapban van kiemelve.

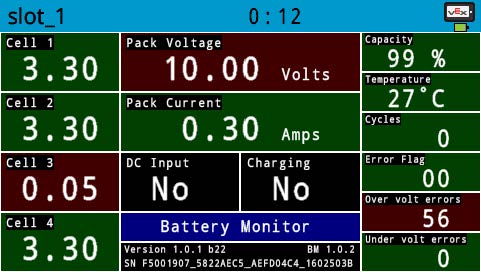

Tekintse meg az Akkumulátordiagnosztika képernyőt

Ismerje fel, hogy egyes cellák sötétvörös színe azt jelzi, hogy ezekben a cellákban az értékek nem ideálisak. A csomagfeszültség alacsony, és több mint 50 túlfeszültségi hiba történt.

Figyeljük meg, hogy úgy tűnik, hogy a 3. cella nem tölt töltést, mert a megjelenített értéke sokkal alacsonyabb, mint a másik három cella.

Cserélje ki az ehhez hasonló diagnosztikával rendelkező V5-ös robotakkumulátort egy jobb teljesítményű V5-ös robotakkumulátorra.

MEGJEGYZÉS: Az akkumulátordiagnosztika képernyő megjelenik a V5 Robot Brainben.
