A V5 akkumulátor LED-jelzőfényei töltési állapotra vonatkozó információkat szolgáltathatnak, és jelezhetik, ha probléma van az akkumulátorral. A jelzőfény zölden világít a töltés állapotának jelzésére, és pirosan világít vagy villog, hogy figyelmeztessen arra, hogy az akkumulátor töltése nem sikerült, vagy az akkumulátor nem működik. Ez a cikk bemutatja, hogyan értelmezheti a V5 akkumulátor jelzőfényeit és a hibákat.

Értelmezze az akkumulátor jelzőfényeit töltés közben

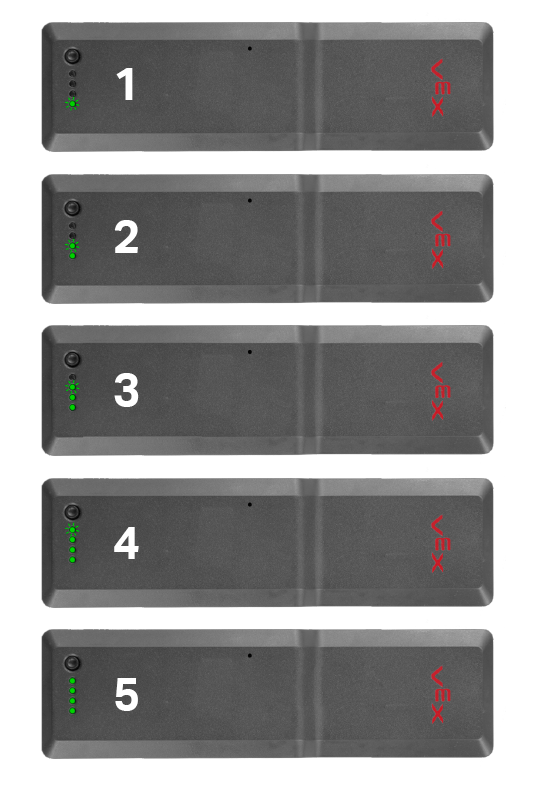

Illusztráció, amely bemutatja az akkumulátorjelző lámpák értelmezését a VEX V5 robotikai rendszer töltése közben, kiemelve a különböző fénymintákat és azok jelentését az akkumulátor állapotának hibaelhárításához.

Lásd a bal oldali képet. Mindegyik zölden villogó jelzőfény mellé van egy leírás, amely elmagyarázza az akkumulátor töltési szakaszait.

MEGJEGYZÉS:A töltés előrehaladtával a zölden villogó fények száma növekszik. Amikor az akkumulátor teljesen feltöltődött, mind a négy lámpa rövid ideig világít, majd kialszik. Mind a négy zöld LED jelzőfény öt másodpercenként felvillan, ha az akkumulátor töltődik, miközben a töltőhöz csatlakoztatva van.

Értelmezze az akkumulátor jelzőfényeit, amikor lemerült

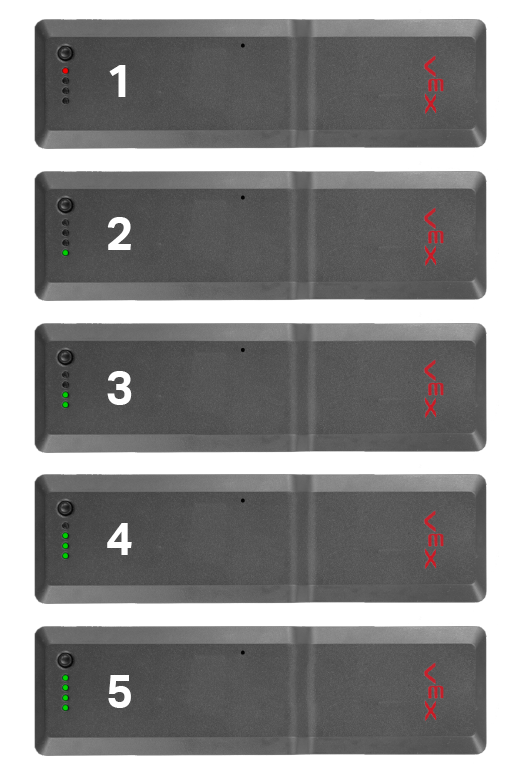

Diagram, amely a V5-ös eszköz akkumulátor-jelzőfényeinek értelmezését szemlélteti, amikor az lemerült, kiemelve a különböző fénymintákat és azok jelentését a hibaelhárításhoz.

Nyomja meg a fekete, kör alakú akkumulátormérő gombot az akkumulátor töltöttségének megtekintéséhez.

Lásd a bal oldali képet. Mindegyik zölden villogó jelzőfény mellé van írva egy leírás, amely elmagyarázza az akkumulátor töltési szakaszait, amikor lemerült.

A V5 akkumulátorhibák értelmezése

Javítsa ki a hibát, amikor egy pirosan villogó LED a negyedik pozícióban van

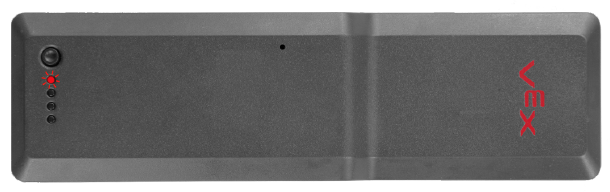

A hibaelhárítási útmutató részét képező folyamatábra, amely a VEX V5 robot negyedik pozíciójában lévő, pirosan villogó LED által jelzett hiba elhárításának lépéseit szemlélteti.

Töltse fel az akkumulátort a lehető leghamarabb, ha a piros LED másodpercenként ötször felvillan. Ez azt jelzi, hogy az akkumulátor kritikusan lemerült.

MEGJEGYZÉS: Ha a töltőt a LED villogása közben csatlakoztatja, addig villog mindaddig, amíg a belső feszültség a kritikus szint fölé nem emelkedik, és az akkumulátort ismét stabilnak tekintik.

Javítsa ki a hibát, ha a villogó LED-ek a harmadik és negyedik pozícióban vannak

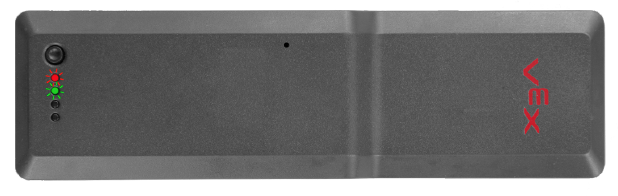

Ábra, amely bemutatja a hiba kijavítását, amikor a villogó LED-ek a harmadik és a negyedik pozícióban vannak egy V5-ös roboton, amelyet a robotikában hibaelhárításhoz használnak.

Figyelje meg a gyorsan villogó piros és zöld LED-et (vexos 1.0.3 vagy újabb verziók esetén). Ez túlfeszültségi hibát jelez.

Hagyja, hogy az akkumulátor az előre meghatározott küszöb alá süllyedjen, és a hiba eltűnik.

Csatlakoztassa újra az akkumulátort a töltőhöz, és ellenőrizze, hogy a hiba megszűnt-e.

Felismeri a hibát, ha a villogó LED-ek rossz cellát jeleznek

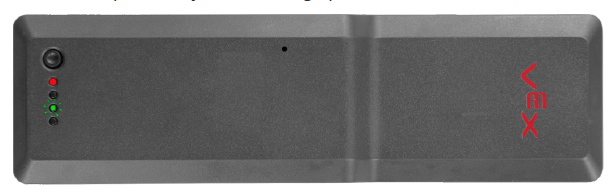

A VEX V5 robot villogó LED-jeinek hibajelzését szemléltető diagram, amely rávilágít az akkumulátor rossz cellájának lehetséges problémájára.

Értse meg, ha az akkumulátoron megjelenik a piros LED, és bármelyik zöld LED röviden felvillan (másodpercenként egyszer), akkor a rendszer belső cellahibát észlel, és az akkumulátor lényegében lemerült.

MEGJEGYZÉS:Ez a LED-minta azt jelzi, hogy az akkumulátorban legalább egy rossz cella van. Célszerű az akkumulátort cserélni.

Értse meg a hibát, ha egy pirosan villogó LED a negyedik pozícióban van

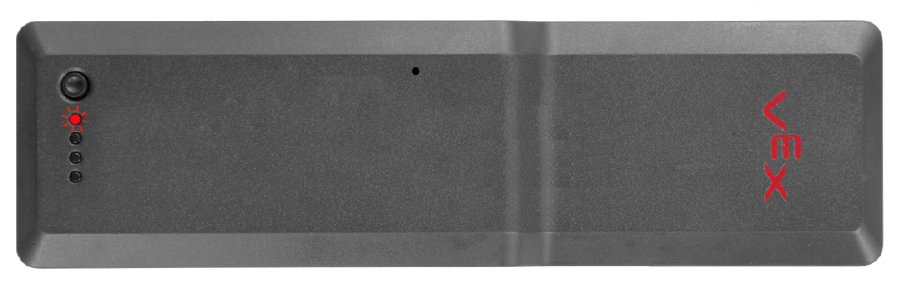

Diagram, amely egy VEX robotikai eszközön a negyedik pozícióban pirosan villogó LED-del jelzett hibát szemlélteti, hibaelhárítási célokra.

Húzza ki a töltőt a hiba törléséhez, ha egy lassan villogó piros LED másodpercenként egyszer megjelenik.

Különböztesse meg a gyors és lassú villogást az első és a negyedik pozícióban

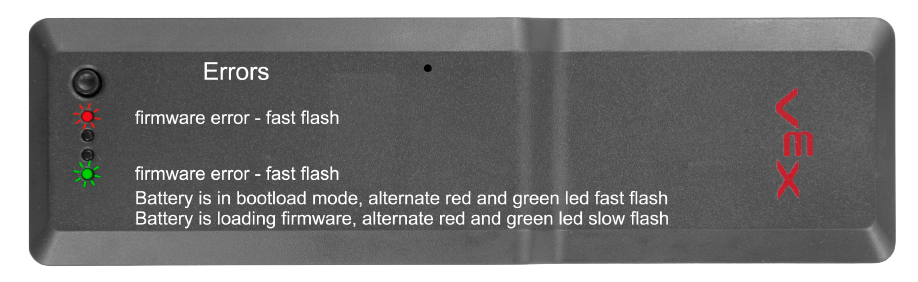

Az első és negyedik pozícióban lévő gyors és lassú villogások megkülönböztetését szemléltető diagram, amely a V5 kategóriájú problémák hibaelhárítása szempontjából releváns.

Csatlakoztassa az akkumulátort egy érvényes firmware-rel rendelkező V5 Brainhez, ha a piros és a zöld LED az első és a negyedik pozícióban van, miközben felváltva gyorsan villog. Ez azt jelzi, hogy az akkumulátor firmware-betöltési módban van.

Javítsa ki a hibát, amikor az összes LED villog

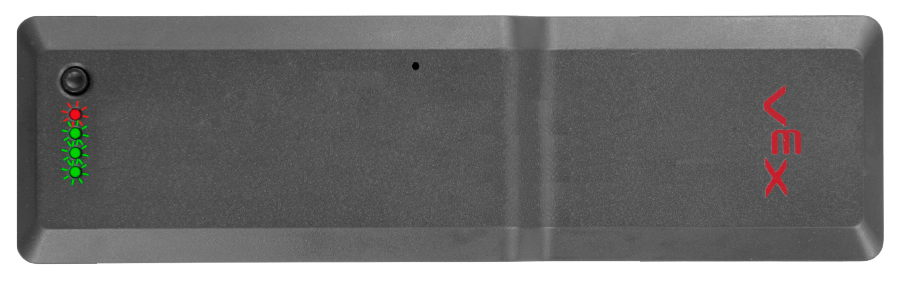

A V5-ös eszközön villogó LED-ek hibaelhárítási lépéseit bemutató diagram, kiemelve a kulcsfontosságú összetevőket és a teendőket.

Határozza meg, hogy az összes piros és zöld LED nagyon gyorsan villog-e. Ha ez megtörténik, és a töltő csatlakoztatva van, az azt jelzi, hogy az akkumulátor firmware-betöltési módban van.

Húzza ki a töltőt a firmware-frissítés engedélyezéséhez, hogy az összes LED kialudjon, majd csatlakoztassa a V5 agyhoz.

Javítsa ki a hibát, ha egyetlen LED sem világít

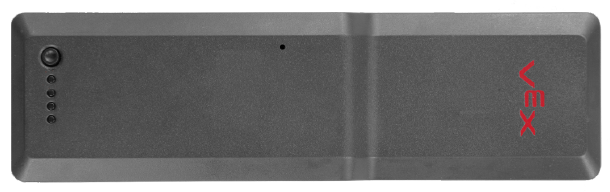

Hibaelhárítási útmutató a V5 robotikai rendszerhez, amely lépéseket mutat be annak megoldására, hogy nem világítanak a LED-ek, ellenőrzőlistával és vizuális jelzőkkel a diagnosztikához.

Csatlakoztassa az akkumulátort a töltőhöz, és várjon egy órát, mielőtt leválasztja.

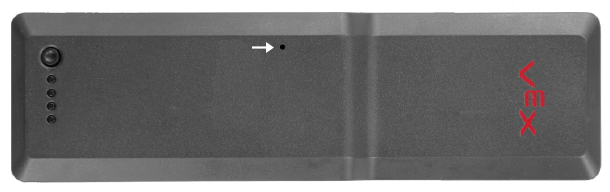

Ha a jelzőfények nem gyulladnak ki a töltési folyamat során, és az akkumulátor gombjának megnyomása után sem gyulladnak ki, használjon gemkapcsot vagy hasonló méretű tárgyat, és nyomja meg az akkumulátoron található alább látható reset gombot.

Folyamatábra, amely a V5-ös eszközök nem működő LED-jei problémájának megoldásához szükséges hibaelhárítási lépéseket szemlélteti, kiemelve a hatékony problémamegoldás érdekében megteendő legfontosabb lépéseket.

Csatlakoztassa még egyszer az akkumulátort a töltőhöz, és várjon egy órát, mielőtt leválasztja.

Ha a probléma továbbra is fennáll, az akkumulátor hibás, ezért küldjön e-mailt a VEX ügyfélszolgálatának a support@vex.com címre.
