A színkód 2–4 korábban konfigurált színaláírás kombinációja, amelyeket az AI Vision Sensor azonosítani tud. Színkódok létrehozásához először 2 vagy több konfigurált színaláírással kell rendelkeznie. Olvassa el Színaláírások konfigurálása című részt a VEXcode AIM -ben, hogy megtudja, hogyan konfigurálhat színes aláírást.
Kövesse az alábbi lépéseket, hogy megtudja, hogyan konfigurálhatja a színkódokat az AI Vision Utility programban.
Állítsa be a kívánt színaláírásokat a konfigurációs ablakban.

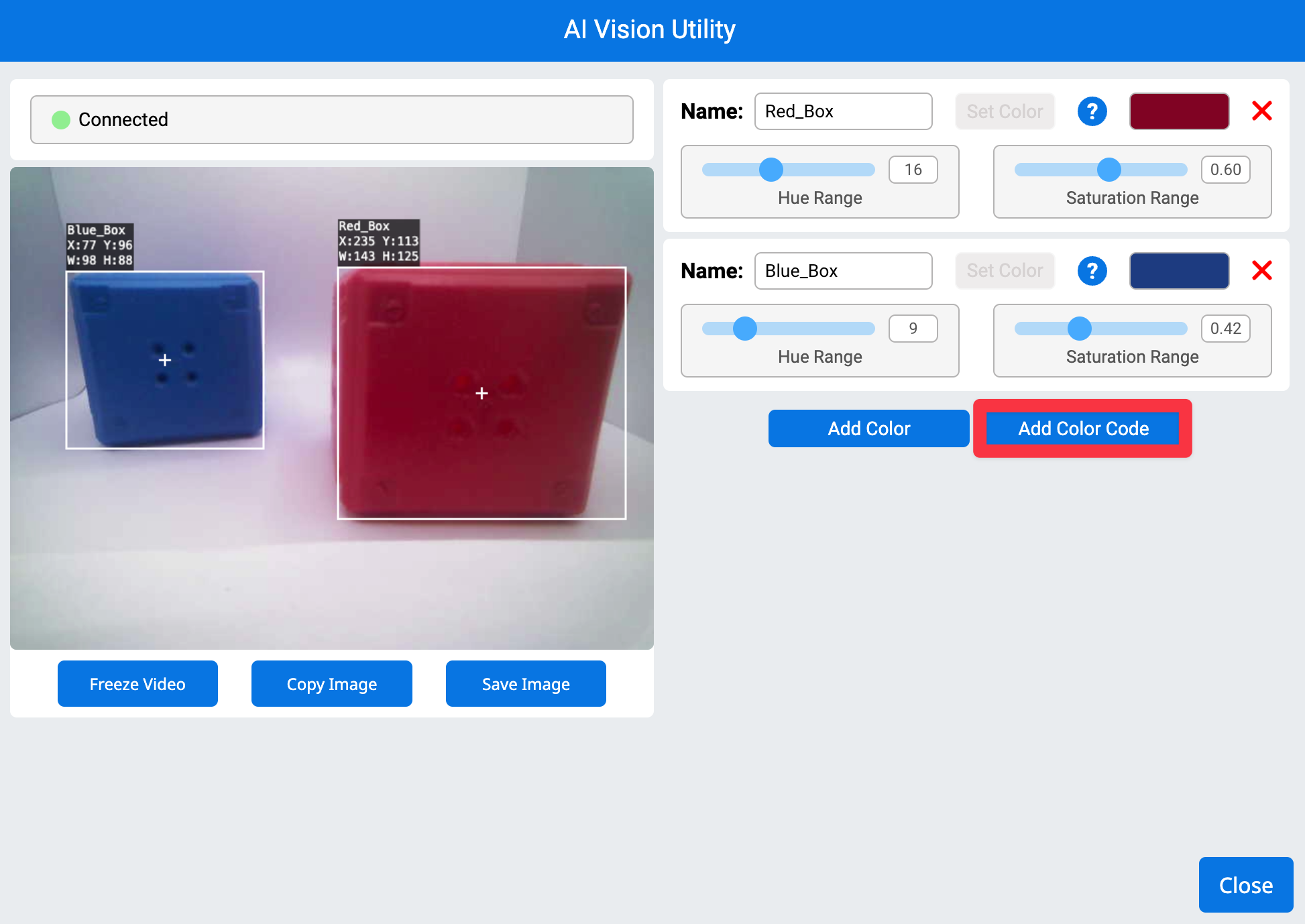

A Színkód hozzáadása gomb 2 vagy több színaláírás konfigurálása után válik elérhetővé. VálasszaAdd Color Codelehetőséget.

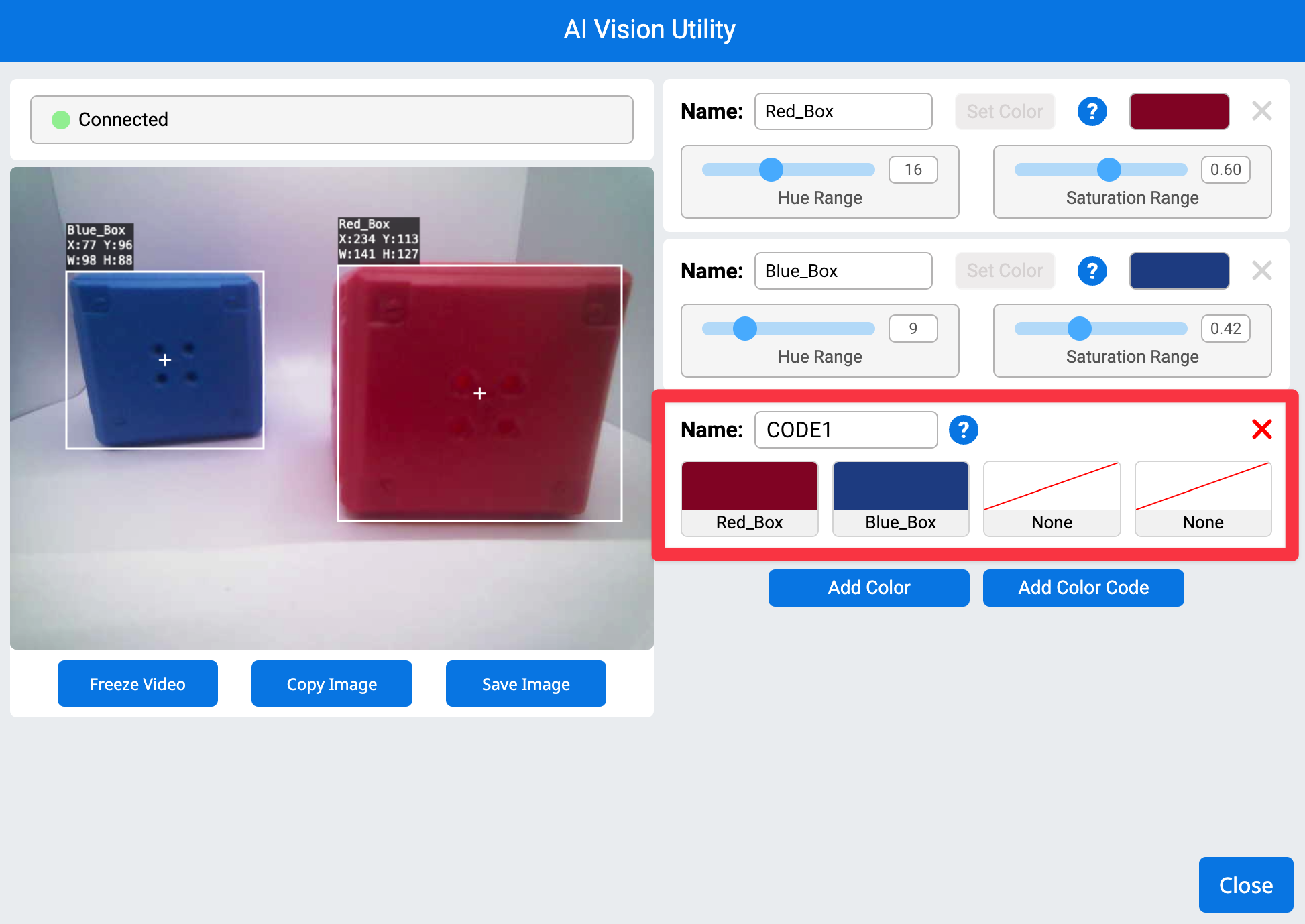

Alapértelmezés szerint az első két konfigurált színaláírás az újszínkódbanlesz beállítva.
A színkódon belüli színaláírások módosításához válassza ki a módosítani kívánt színaláírás(oka)t a színkódon belül.

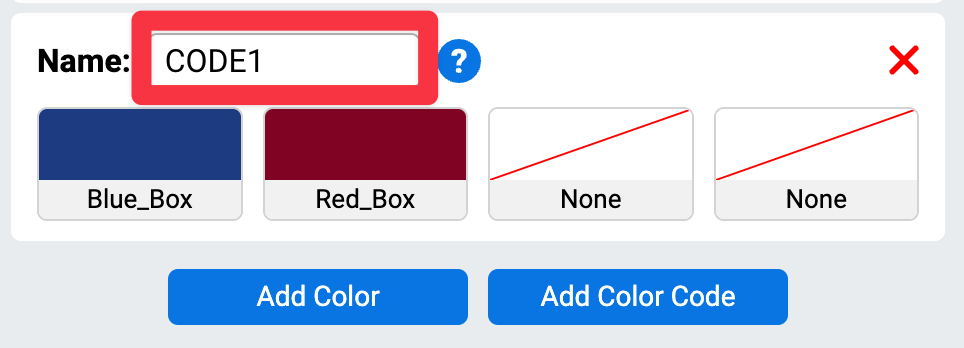

Nevezze át a színkódot úgy, hogy kiválasztja a Név szövegmezőt, és beírja.

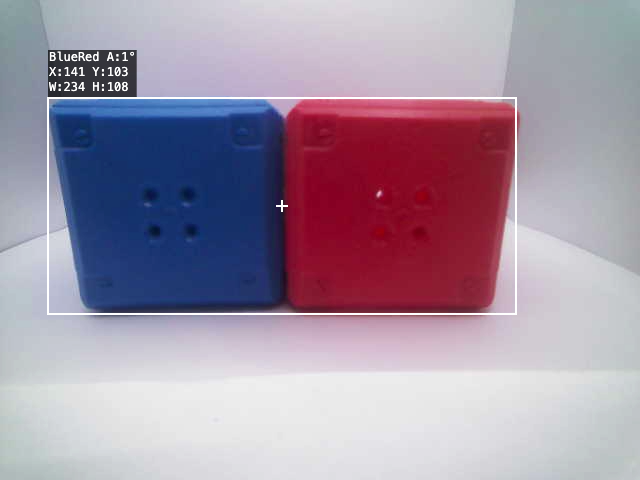

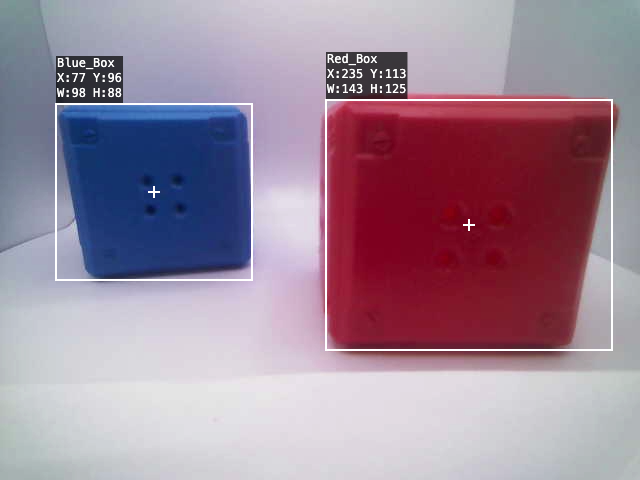

Győződjön meg arról, hogy a színek szorosan illeszkednek egymáshoz; ellenkező esetben nem egységes színkódként, hanem különálló színaláírásként értelmezhetők.

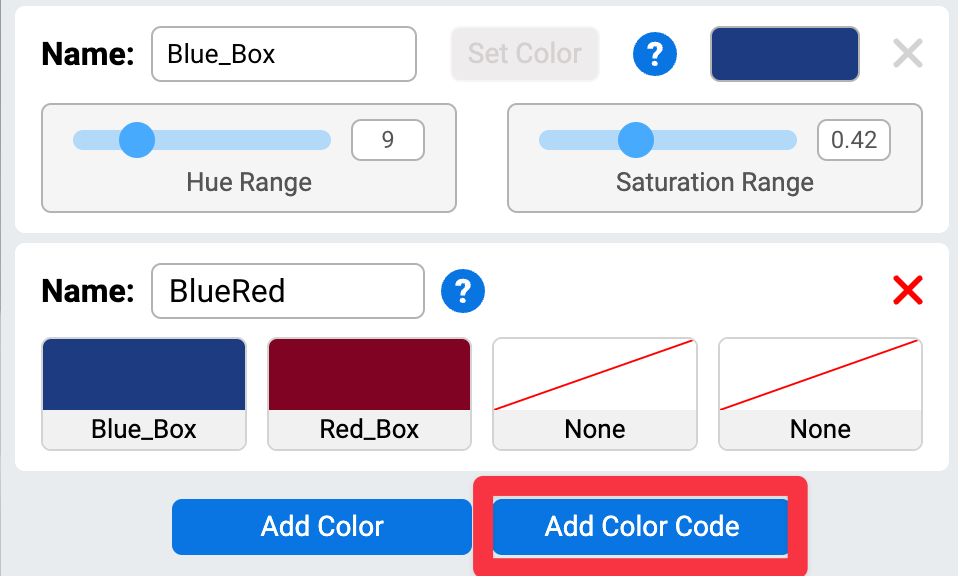

További színkódok adhatók hozzá aAdd Color Code kiválasztásával.
Megjegyzés: Ha egy színaláírást jelenleg használnak egy színkódon belül, akkor nem tudja eltávolítani, amíg az már nem része a meglévő színkódoknak.

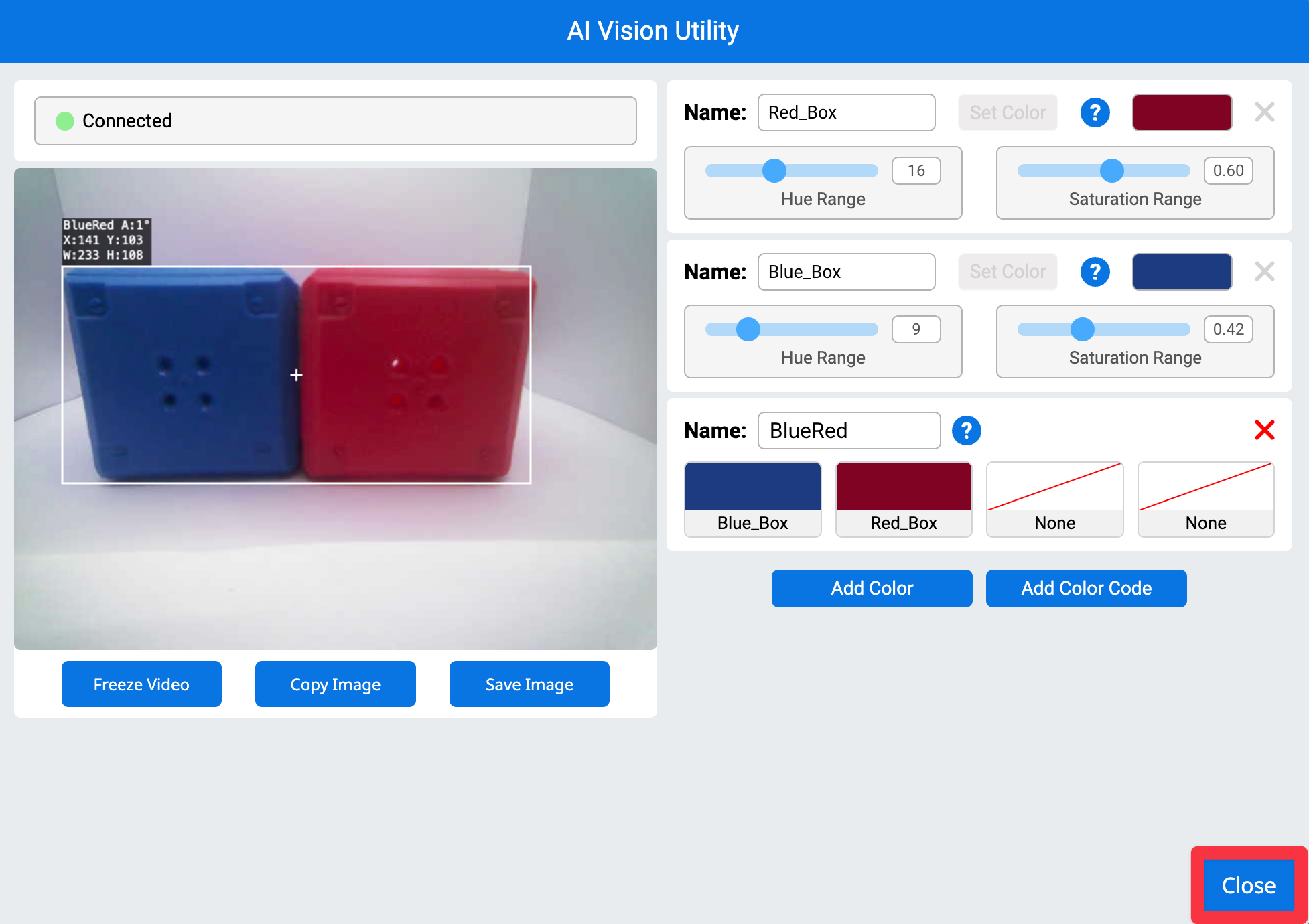

Miután az összes kívánt színkódot beállította, válassza Bezáráslehetőséget.

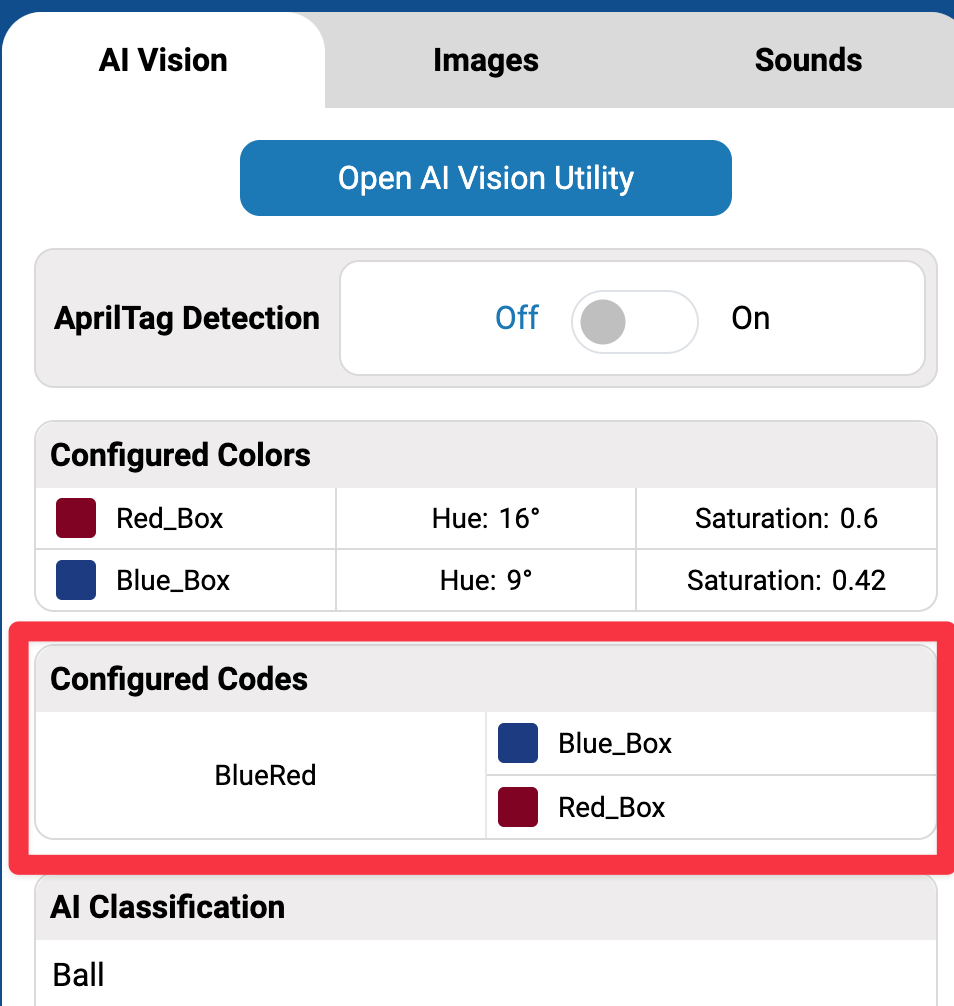

Az összes konfigurált színkód megjelenik az AIM vezérlőpultján.
